Hej kabinettet til diskant og mellemtone er separat. Jeg vil forsøge at lave en god afkobling af kabinettet, ellers
en god idé :-)



__________________
Mvh Lennart

Nyt DIY system under opbygning...

LGrau skrev: Hej kabinettet til diskant og mellemtone er separat. Jeg vil forsøge at lave en god afkobling af kabinettet, ellers en god idé :-)

__________________
If you can't explain it simply, you don't understand it well enough

Hej,

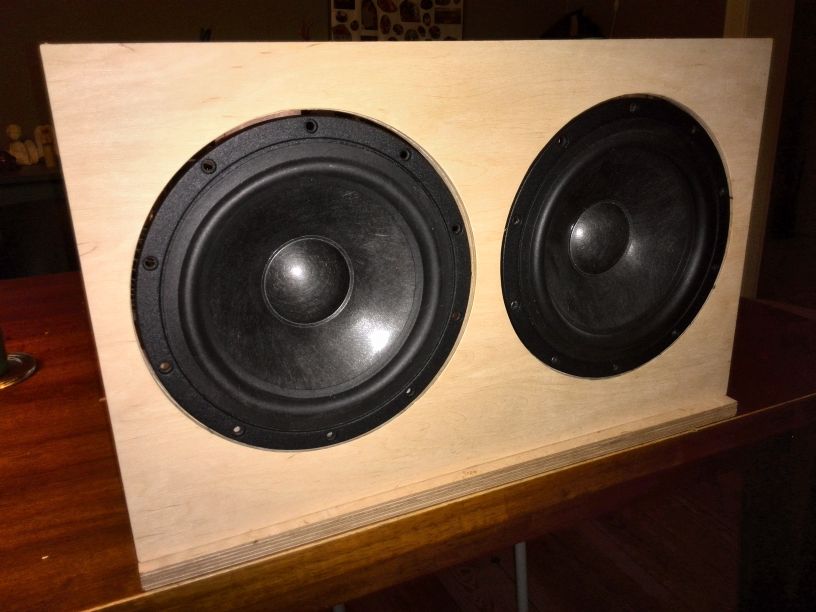

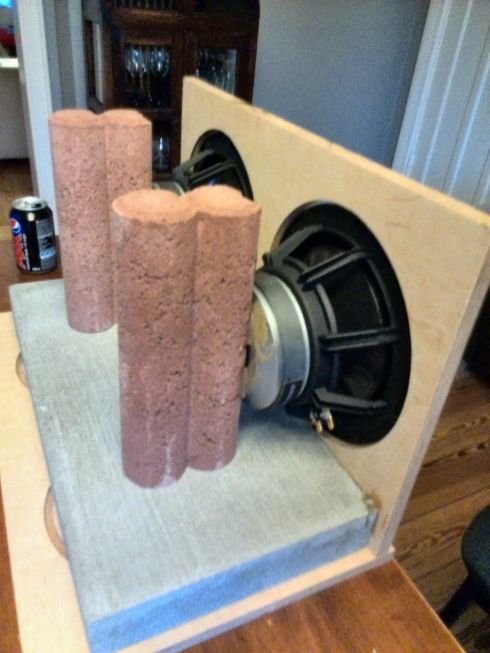

Byggeriet går stille fremad. Det meste af mellembas kabinetet er samlet. Bemærk at enheden ikke rører frontpladen, hullet
fyldes ud med silikone.
Frontpladen bliver nok også uderligere dæmpet, kommer lidt an på hvad testene siger.

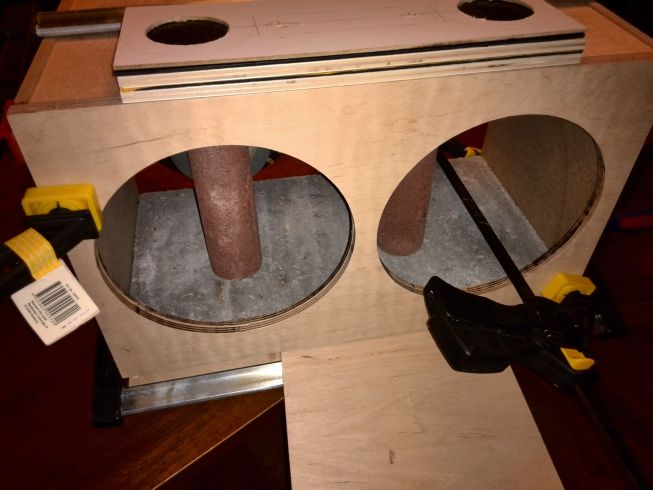

Jeg er også begyndt at lave frontplade til Mellemtone/diskant. Her vil jeg gerne lave en død plade, med lav resonans
frekvens.
Regner med det bliver en 5 lags konstruktion med tynde plader og bitumen imellem:



__________________
Mvh Lennart

Nyt DIY system under opbygning...

Hej,

Jeg er ikke helt tilfreds med siderne og frontpladen. De er ikke døde nok.

Så jeg regner med at på fronten kommer der et lag Bitumen samt 8mm PappelHolz, ved ikke hvaddet hedder på dansk?
Det er let men rimeligt stift, lader til at have en god dæmpning.
Pappelholz



Til siderne vil jeg udhule de 10mm MDF plade og fylde med det med sand, på der kommer så et "låg" med PappelHolz på
begge sider.

Hvad siger i lyder det fornuftigt eller er der bedre metoder?

__________________
Mvh Lennart

Nyt DIY system under opbygning...

hej LGrau

Det ser rigtig godt ud, ved ikke lige om sand er det bedste valg til mellemtone kasserne
mener at Sand er bedst til at absorberer de dybe toner,
Stående bølger i mellemtonen er den største fjende da vores øre er mest følsom i det område.


Poppel også kaldt Asp






__________________
vh Hans Lund

Hej Hans,

Sandæmpningen var til den øvre bas og ikke mellemtone.

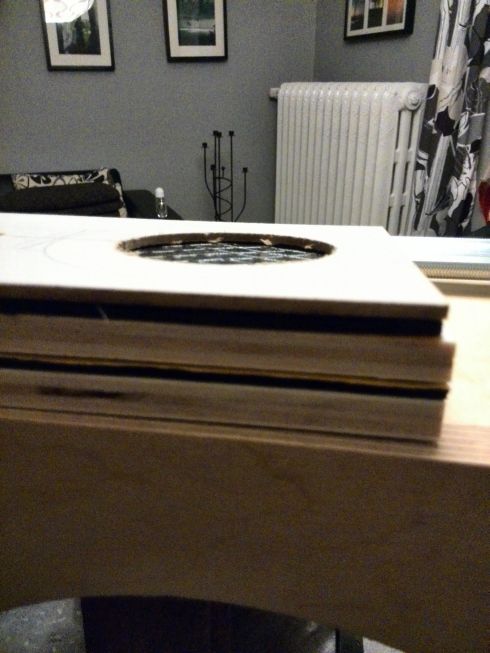

Mellemtone bliver:
3mm MDF / 2mm bitumen / 8mm Poppel / 2mm Bitumen / Evt 8mm Poppel mere.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Hejsa.

Det gik ikke alt for godt med Bitumen. To komponent limen ville ikke sidde fast på den glatte overflade .
Nogen der har en ide om hvad der kan lime bitumen plader?

Jeg besluttede i stedet at lime fronten på med sanitets fugemasse. Planen er bare at der ikke skal forplante sig lyd igennem
frontpladen.
Enheden bliver ikke monteret på frontpladen, så Jeg tror faktisk at den gode afkobling vil fungere rigtigt fint, måske
endda bedre end med Bitumen.

Jeg håber dog stadig på at kunne lime Bitumen fast til min diskant/mellemtone plade.




__________________
Mvh Lennart

Nyt DIY system under opbygning...

Lige et par billeder:

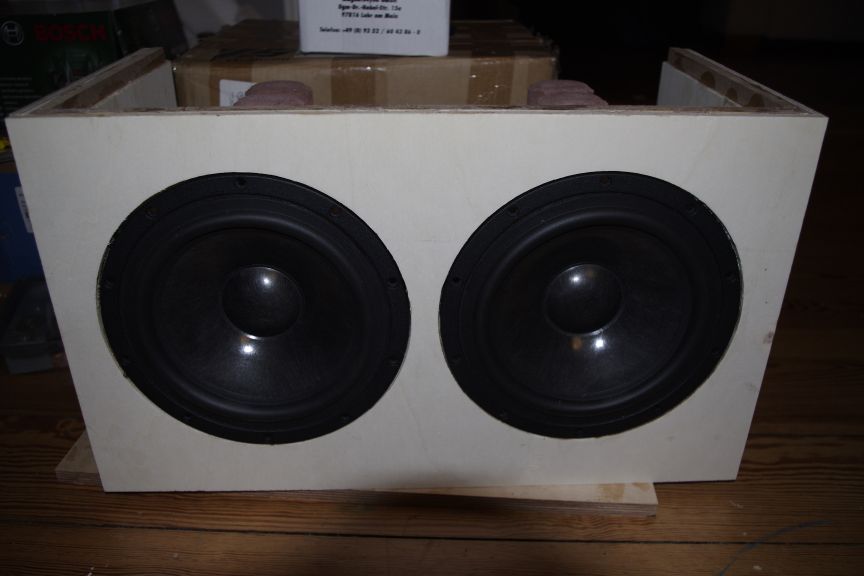

Front med ny frontplade, er godt tilfreds, jeg har en margin på omkring 2mm rundt om enheden, jeg har ramt centrum
rimeligt godt

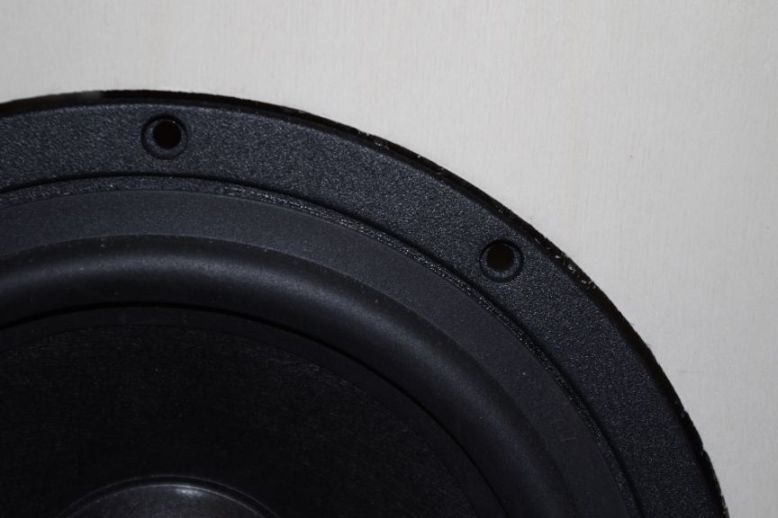

Closeup af limning, ser umiddelbart ikke jævnt ud, men jeg har med vilje ikke presset silikonen sammen, da jeg ville undgå
kontakt til inderpladen (fronten er i bunden af billedet)



Forresten kom der ikke sand i siderne, lidt banketest gav forhåbing om at Poppel / MDF /Poppel sandwich er helt fin.

Næste step er maling/fugning af enhederne.

Toppen kommer først på efter maling, da det så er lettest at lime enhederne på bundpladen. Toppen bliver alligevel skjult
under diskant mellemtone kabinettet.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

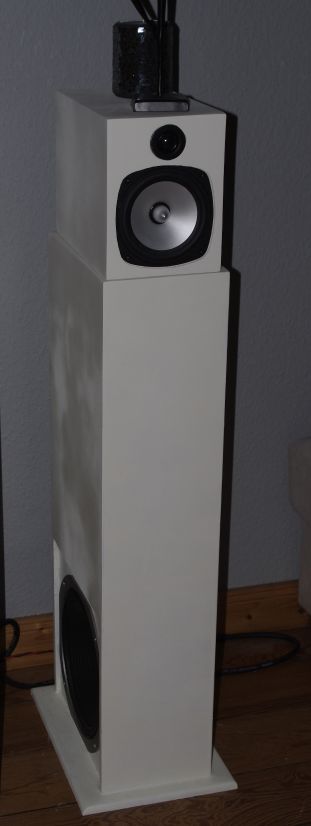

Forresten, så spiller jeg PT på nogle HT jeg hurtigt fik flikset sammen, tror aldrig jeg fik skrevet om dem, men er bare lavet
med restenheder i et matrix kabinet.

Spiller egentligt fornuftigt til stuebrug.


Mangler lige at få lavet et frontstof til sidebassen, så kattene har noget at kradse i

__________________
Mvh Lennart

Nyt DIY system under opbygning...

LGrau skrev: Mangler lige at få lavet et frontstof til sidebassen, så kattene har noget at kradse i

Nice job og især til dit 2x8" kabinet. Godt du har tænkt dig at lave noget "decoy" omkring dine stuehøjttalere så katten har et
fokus punkt

__________________
Rør med følelse og horn i panden :-)

Hej,

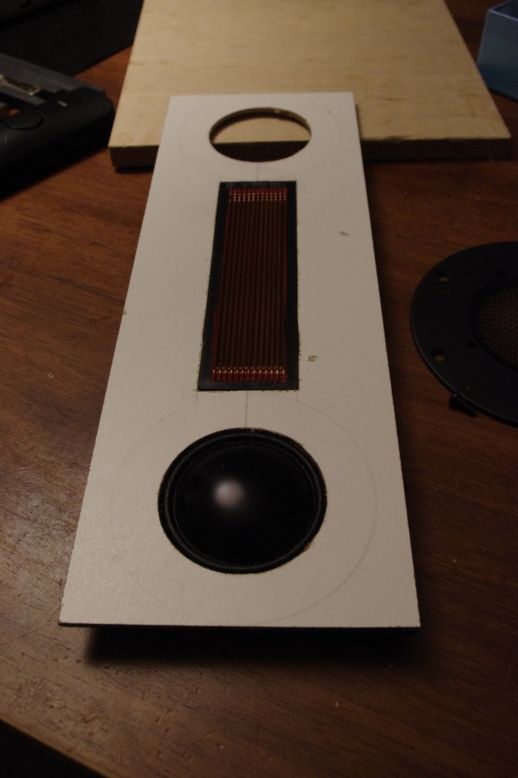

Er begyndt på frontplade til diskant mellemtone, to lag er lavet:

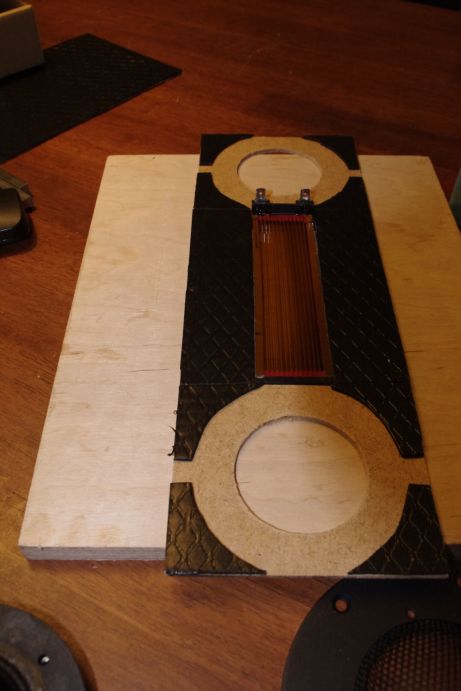

Bag:


Enhederne er placeret så tæt som det lader sig gøre, frontpladen er f.eks pillet af for at mindske afstanden.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Hejsa,

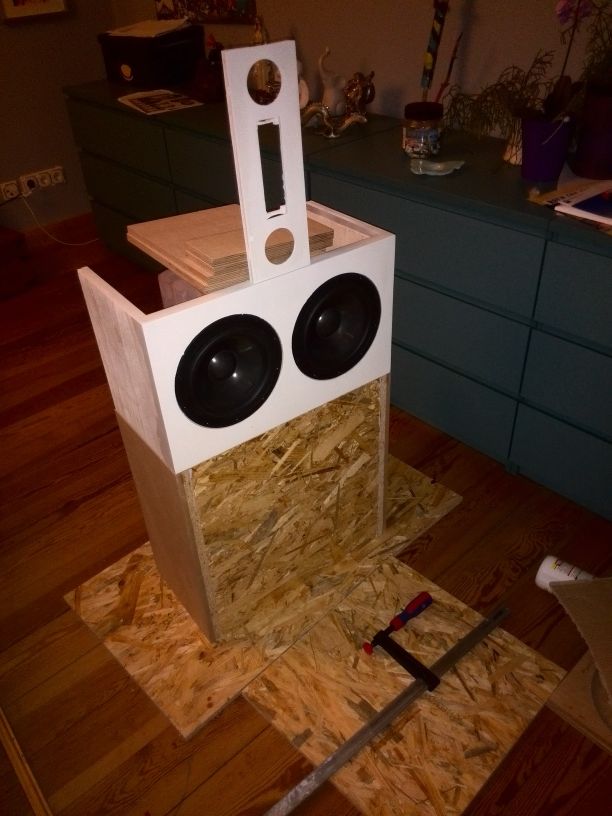

siden sidst har jeg fået malet lidt og lavet en "fod" hvor jeg vil prøve at montere JBL 2226'erne i:


__________________
Mvh Lennart

Nyt DIY system under opbygning...

Hej,

en lille opdatering til topkabinettet.

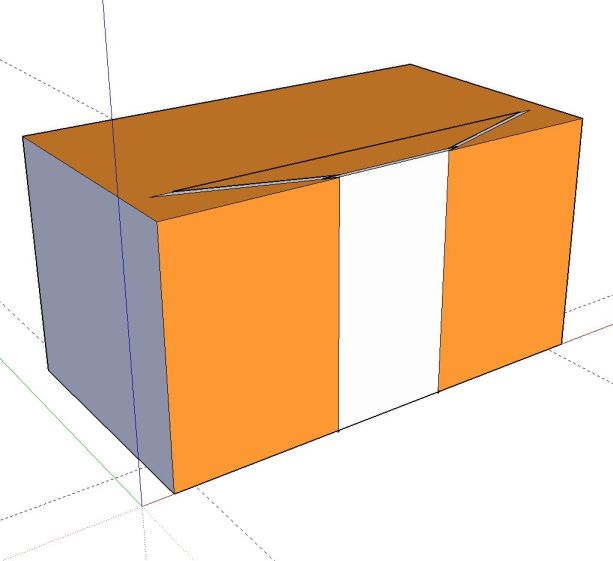

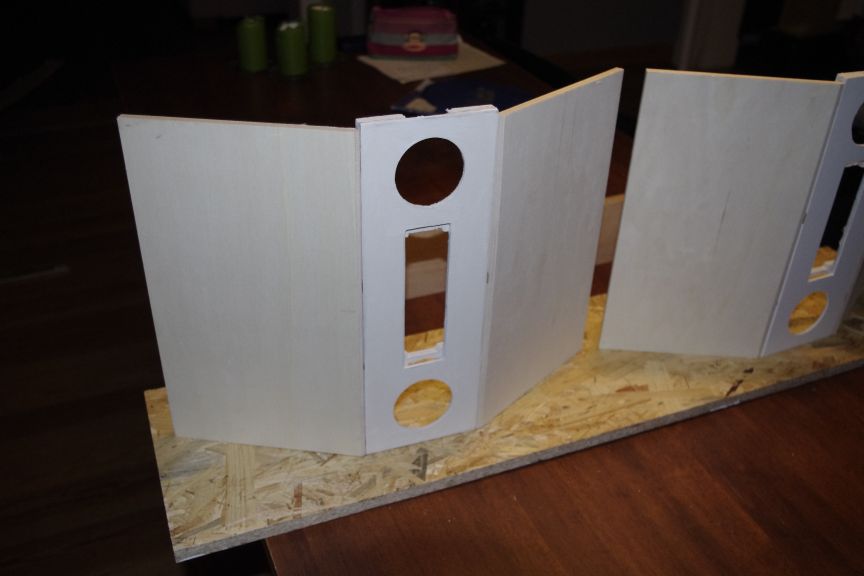

For at få en glidende overgang til frontpladen limer jeg skrå sider på.

nogenlunde sådan her:


Jeg havde tidligere tænkt at gå direkte fra frontplade til skum/rockwool, men man risikerer så diffraktion ved den skarpe
overgang.

Håber på gode resultater med løsningen her(minimal diffraktion)


__________________
Mvh Lennart

Nyt DIY system under opbygning...

det der ser altså helt vildt ud  meget spændende projekt!

__________________
mit anlæg

Mit DIY projekt

hilsen mmunk

Tak for roserne

Jeg kæmper lidt med at lave toppen.. Vil gerne dæmpe med rockwool, men er lidt porøst at bearbejde.

den skrå front på de sidste billeder er demonteret. istedet regner jeg nu med at lave et gitter, hvor jeg kan stoppe rockwool
ned i. Gitteret skulle gerne give en glidende overgang til det absorberende materiale.

Håber det bliver løsningen

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Er det slet ikke muligt, at bruge Acoustilux. Dette er mere fast idet.

__________________
If you can't explain it simply, you don't understand it well enough

Hej,

Jeg Fik købt noget basotect til at bygge toppen op med. Virker egentligt ret godt.
Det endte med at blive så grimt at jeg skrottede projektet . (højttaleren blev for massiv/stor)

Jeg kører nu efter en nødplan der hedder Dayton / Quint diskant til toppen. på en bred plade. (samme bund)
Regner med at det snart kan blive klart, så må det vise sig om setup med bas side by side er OK.

Toppen bliver løst sat på, så næste opgradering bliver nok: DIY AMT og ATC 3" mellemtone, skal lige have økonomi til
ATC'en :-D.

Billeder følger snarest.







__________________
Mvh Lennart

Nyt DIY system under opbygning...

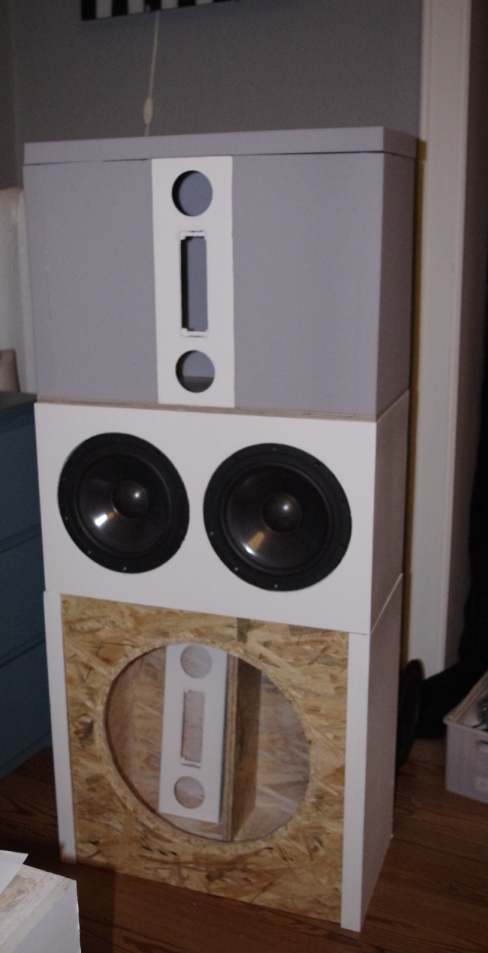

Her er lige et billede af den kasserede top (ikke færdig)



For at få noget at spille på tager jeg en let løsning som også er noget kønnere IMO.
Det er egentlig fuldstændig ligemeget hvordan det ser ud, da det bare skal stå i mit lytterum, meen vil nu gerne lave noget
der er til at holde ud at kigge på

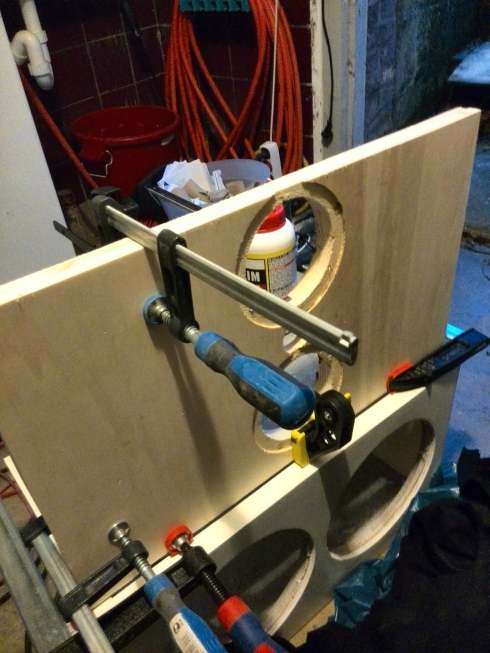

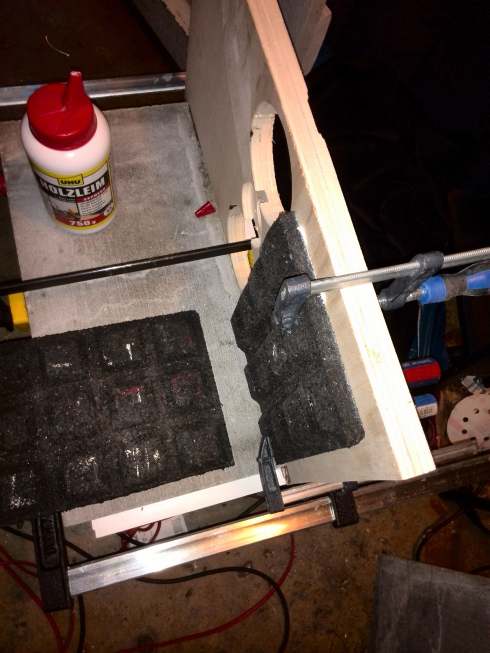

Jeg laver nu en bred baffel som er øben bagtil:



Jeg går så og pønser på en plan med at smide noget diffraktion dæmpning på, når der skal lyttes.
Som det er nu er det jo ikke optimalt med de skarpe kanter. vil prøve at lave nogle målinger for at se hvor slemt problemet
er.

Projektet bliver ny døbt The Beauty and the Beast.   Pænt når der lyttes musak, og Beast når der rigges op til max
performance. (nogle vil nok mene at den kunne kaldes the ugly and the beast, da den måske aldrig rigtig bliver pæn heller
ikke i musak mode )

__________________
Mvh Lennart

Nyt DIY system under opbygning...

....eller Jekyll and mr Hyde.....

__________________
If you can't explain it simply, you don't understand it well enough

Hej Lennart,

Spændende drejning din konstruktion har taget :-)
