Lige lidt mere kort om projektet.

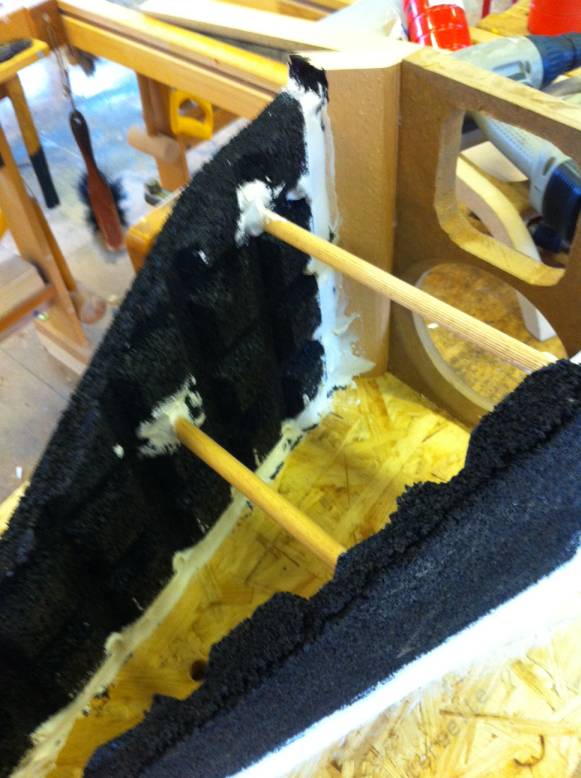

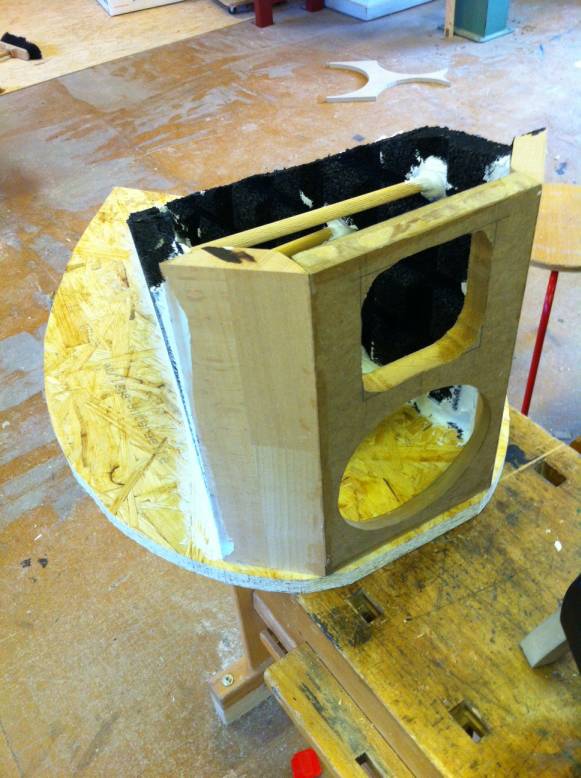

Inderkabinettet er ved at være færdigt, det er opbygget pyramideformet for at forhindre stående bølger.

Siderne er lavet af de bløde plader som bruges til faldunderlag på legepladser, planen er at de skulle kunne absorbere energien
fra bagudstålingen.

ydrekabinettet bliver lavet i en blød bue af plexiglas, og mellemrummet bliver så fyldt op med sand.

Håber det giver en ide' om konstruktionen .

De første lydstest af hulrummet virker lovende, ingen rungen overhovedet at høre.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Hej,

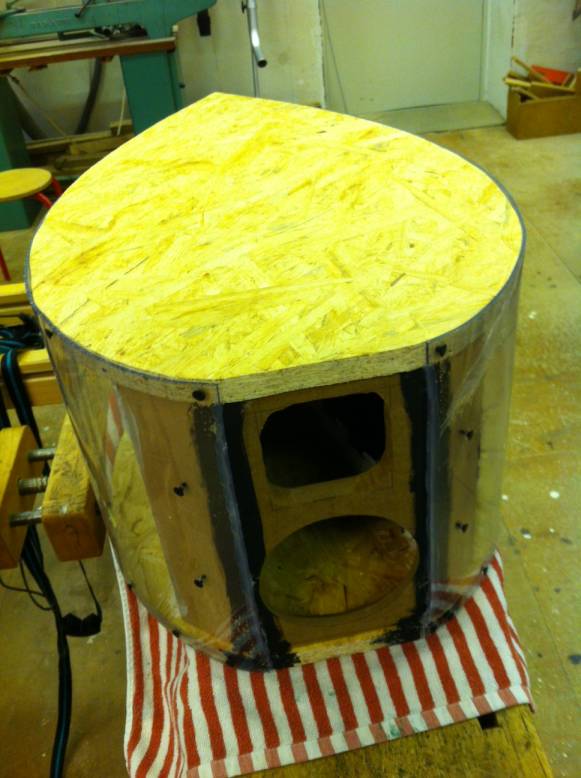

Første top er ved at være færdig, mangler mere eller mindre kun at få sand i sider+ lidt lister osv.

Her er et par billeder fra mobilen, beklager kvaliteten








__________________
Mvh Lennart

Nyt DIY system under opbygning...

Skal lige siges, at der også skal laves en top som skal lægges løst på.

også med bløde buer, ala B&W.

Glæder mig meget til at høre teste de nye kabinetter. .
Hvis jeg knipser inden i kabintetet er det tydeligt at høre, at selv uden uld bliver meget af lyden "ædt"

Planen er at designes skal kunne udvides med et modul mere hvis nødvendigt til nedsre mellemtone/øvre bas.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Hej Lennart,

Det ser da rigtig, rigtig spændende ud. Fedt design og jeg tror, at det, at den plane del af din baffel er så smal, kommer til betyde gode ting for stereoperspektivet.

Jeg skal besøge Søren på tirsdag, så jeg lige kan lytte til hans flotte konstruktioner - det ser jeg frem til. Vi må også have lavet en lytte-aftale, men det kan være vi skal vente, til du er længere fremme i processen .

God Påske.

__________________
Mvh. Steen Kjeldsen

Hej,

Har fået lyttet lidt på de nye toppe. Umiddelbart ikke nogen forbedring, lidt skuffende. Hovedårsagen til jeg vill elave nye toppe var at undgå kabinetvibrationer/lyde fra andet en enheden.

Det er desværre ikke lykkedes. siderne spiller stadig med, selvom der er et godt lag sand mod sidevæggen. Så desværre lader det til sandet ikke dæmper PVC'en helt.

Kabinettet er dog ikke fyldt helt op med sand endnu, og jeg tror vibrationerne forplanter sig fra toppladen. Så næste trin bliver at fylde helt op så toppladen også kommer til at ligge på sandet. Forhåbentlig bliver der så styr på vibrationerne.

Mht den dårlige JBL enhed, jeg har skåret centerdomen af for at tjekke nedenunder. Jeg kunne desværre ikke se nogle løse tilledninger. Jeg har nu da domen er af lavet en limning hele vejen rundt om svingspolen, da jeg fornemmede at den måske ikke var fænstnet ordentligt i den ene side. Venter på limen tører så må jeg se om det hjælper.

Problemet er også tilstede uden centerdome.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Jeg vil mene, at så længe frontpladen er fri for vibrationer og sikre godt afsæt for de anvendte enheder, så betyder det mindre, at der er små vibes i de øvrige flader.

__________________
If you can't explain it simply, you don't understand it well enough

high5 skrev: Hej Lennart, Det ser da rigtig, rigtig spændende ud. Fedt design og jeg tror, at det, at den plane del af din baffel er så smal, kommer til betyde gode ting for stereoperspektivet. Jeg skal besøge Søren på tirsdag, så jeg lige kan lytte til hans flotte konstruktioner - det ser jeg frem til. Vi må også have lavet en lytte-aftale, men det kan være vi skal vente, til du er længere fremme i processen . God Påske.

Hej Steen,

Ville være hyggeligt med et møde, er altid rart at få andres vurdering, kan det jo kun blive bedre af

Jeg kæmper stadig lidt med JBL enheden, jeg tror faktisk det er svingspolen der skraber mod magneten, håber på at finde
en løsning så bassen også bliver i stereo.

Hvordan var Sørens system?

__________________
Mvh Lennart

Nyt DIY system under opbygning...

allanowich skrev: Jeg vil mene, at så længe frontpladen er fri for vibrationer og sikre godt afsæt for de anvendte enheder, så betyder det mindre, at der er små vibes i de øvrige flader.

Joe det kan du have ret i , men planen var at gøre konstruktionen absolut vibrationsfri.

Jeg tror også jeg har fundet årsagerne til vibrationerne: Det lader til at de forplanter sig fra topladen. Meningen er også at den
skal røre sandet, hvilket den ikke gør nu. Så forhåbentligt bliver "problemet" løst når kabinettet fyldes helt op.

Det tager dog sin tid at tørre sand i haven med dette vejr

I bagklogskabens klare lys, er de bøjede sider af PVC nok ikke helt optimalt, da udspændingen får dem til at vibrere lettere,
som et musikintrument, der desværre spiller uønskede toner.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Hvorfor tørrer du ikke sandet i din ovn, hvis du da har én. Du kunne jo få en afsindig lyst til at tage på stranden pga lugten under tørringen.

__________________
If you can't explain it simply, you don't understand it well enough

LGrau skrev: high5 skrev: Hej Lennart, Det ser da rigtig, rigtig spændende ud. Fedt design og jeg tror, at det, at den plane del af din baffel er så smal, kommer til betyde gode ting for stereoperspektivet. Jeg skal besøge Søren på tirsdag, så jeg lige kan lytte til hans flotte konstruktioner - det ser jeg frem til. Vi må også have lavet en lytte-aftale, men det kan være vi skal vente, til du er længere fremme i processen . God Påske. Hej Steen, Ville være hyggeligt med et møde, er altid rart at få andres vurdering, kan det jo kun blive bedre af Jeg kæmper stadig lidt med JBL enheden, jeg tror faktisk det er svingspolen der skraber mod magneten, håber på at finde en løsning så bassen også bliver i stereo. Hvordan var Sørens system?

Hej Lennart,

Spændende om det sidste sand klarer ærterne .

Sørens system er imponerende - både i størrelse og i lyd. Det eneste jeg kunne sætte en finger på, var en lillesmule tendens til nasal betoning i mellemtonen, hvilket han var enig i og andre forøvrigt også havde påpeget. Systemet præsenterer et stort og meget detaljeret lydbillede med et basfundament, som bare var ubesværet (uden at være overdrevet på nogen måde) - men ok 4 x 10" Flexunits, skal jo også kunne det  . Det største problem hos Søren er dog akustikken, hvor jeg tror han kan vinde rigtig meget, hvis han dæmper rummet lidt. Det er også planen, men hustruen skal jo lige være med på råd i den forbindelse .

Jeg glæder mig til en "klar-melding" fra dig, så jeg kan komme på lytte-besøg.



__________________
Mvh. Steen Kjeldsen

Jeg bruger samme JBL enheder i mit system (kanon enheder!) og jeg havde samme fejl som dig på én af dem. En
flabrende lyd ved membranudslag. Jeg gættede på, at det var "skæv" svingspole, hvilket rigtigt nok blev bekræftet af
leverandøren som sendte en ny enhed til mig.

Hej JBLPro,

Tak for tilbagemelding, lader til der ikke er andet at gøre end at recone så .

Jeg har konstateret at det ikke er på indersiden af magneten den skraber mod, så jeg kan ikke gøre mere uden at skille
enheden helt af. Så jeg har nu limet centerdome på igen, så må vi se hvor slemt problemet er i praksis.

Normalt bevæger enhederne sig jo nærmest ikke ved de lydstyrker jeg spiller med, medmindre det er James Blake .

Forresten synes jeg lyden er en en anelse til den lyse side. Er der nogen der har nogle fif til hvilket frekvensområde der evt.
skal fremhæves for at gøre lyden mere varm?

__________________
Mvh Lennart

Nyt DIY system under opbygning...

LGrau skrev: Hej JBLPro, Tak for tilbagemelding, lader til der ikke er andet at gøre end at recone så .

Hvad koster det at recone? En ny enhed kan købes for 3000kr hvis man vil springe over hvor gærdet er lavest :)

LGrau skrev: Forresten synes jeg lyden er en en anelse til den lyse side. Er der nogen der har nogle fif til hvilket frekvensområde der evt. skal fremhæves for at gøre lyden mere varm?

Prøv at gå efter nedenstående kurve. Den synes jeg, og mange studies, er meget behagelig at lytte til. Det er den vi
vil opfatte som værende flad.

Hej JBLPro,

Takker, jeg vil prøve at lade den hælde lidt som kurven.
Jeg melder tilbage når det er testet, Lige nu kører jeg bare flad frekvensgang.

En Reconing med original membran koster 1800,- Så kan stadig betale sig.



__________________
Mvh Lennart

Nyt DIY system under opbygning...

LGrau skrev: Hej JBLPro, Tak for tilbagemelding, lader til der ikke er andet at gøre end at recone så . Jeg har konstateret at det ikke er på indersiden af magneten den skraber mod, så jeg kan ikke gøre mere uden at skille enheden helt af. Så jeg har nu limet centerdome på igen, så må vi se hvor slemt problemet er i praksis.

I nogle tilfælde kan man redde enheden ved at trække svingspolen lidt til siden inde ved centreringsfjederen. Man skal først
finde ud af i hvilken retning den skal trækkes for at den ikke støder på. Så tager man en tynd tråd og slår et slag rundt om
svingspolen. Når man har fundet det rigtige træk fastgøres tråden til chassiset med tape og en smule lim. Det er nogle gange en
let og gratis metode til at redde enheden.

Hej,

Jeg fik justeret systemet ind på ny, deler nu ved 150Hz og fik lidt mere styr på delingen mellem diskant/mellemtone. Efter
dette synes jeg ikke at lyden er til den lyse side mere.

Prøvede i første omgang at tilte kurven, men så synes jeg lyden blev for ulden.

Jeg må indrømme at det ikke lyder så ringe på trods af mine beklagelser

Stemmer osv. står stadig knivskarpt i perspektivet, og der er ingen lavfrekvens resonanser af særlig betydning, så alt i alt
en nydelse.

Jeg mangler dog lidt hygge til rummet, gode forslag(billige) modtages gerne, (Ja jeg ved at jeg stadig burde rydde op)

Der skal siges at jeg ikke bemærkede bassens unoder under aftenes lytning. Men som sagt skyldes det at membranen ikke
bevæger sig nævneværdigt.

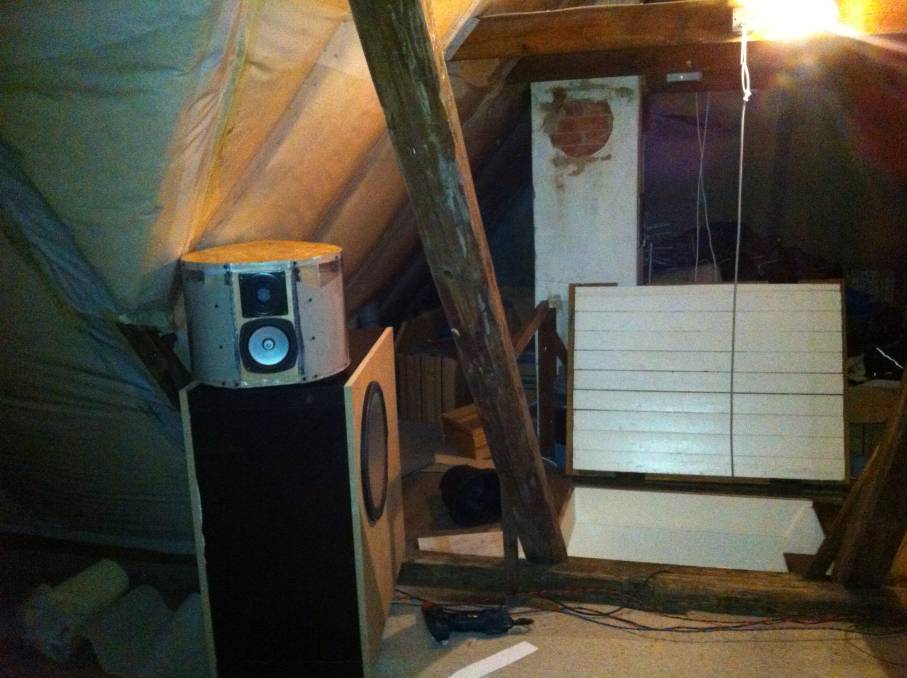

Her er lige et par billeder af nuværende opsætning:






Basserne spiller PT fra siden, jeg forventer at det bliver ændret, det er gjordt af praktiske årsager da der er en bjælke i
gulvet på den ene side hvor jeg vil have HT til at stå. Men det virker faktisk overraskene godt, men tror dog ikke jeg skal
dele meget højere end de 150Hz jeg bruger nu med den opstilling.

Tak for fif Nesdam, kunne forestille mig det kunne virke.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Hej Lennart,

Det ser da fornuftigt ud

Jeg mener heller ikke du skal dele højre end de 150Hz. Du har faktisk een del stereo info. allerede der så prøv s.. da lige og
gange pi/2 på de nice ikea kasser. Så ka' 2226'erne rigtig sparke i mellem registeret....

Den tidliger omtalte "lydkurve" som JBLPro forslog har jeg også benyttet mig dog ikke med den store forskel mellem top og
bund (10dB). Men med tiden er min ideal kurve også flyttet over mod det at ramme det "flade" +/- en træsko etc....

Du må da' li' vise et par grafer?

__________________
Rør med følelse og horn i panden :-)

LGrau

Som nænvt lidt tilbage i tråden, kan du godt tørre sand i dit komfur i den tilhørende brade pande, som jo kan rengøres bagefter.

__________________
If you can't explain it simply, you don't understand it well enough

allanowich skrev: LGrau Som nænvt lidt tilbage i tråden, kan du godt tørre sand i dit komfur i den tilhørende brade pande, som jo kan rengøres bagefter.

Jo tak, for forslaget. Men orker ikke rigtigt med de mængder jeg tørrer, har tørret 125Kg indtil videre, 75kg mere på vej

Siderne er godt nok også blevet tunge, kan næste ikke løfte dem mere selv , da de også er lidt uhåndterlige.

__________________
Mvh Lennart

Nyt DIY system under opbygning...

Flemming Skov skrev: Hej Lennart, Det ser da fornuftigt ud Jeg mener heller ikke du skal dele højre end de 150Hz. Du har faktisk een del stereo info. allerede der så prøv s.. da lige og gange pi/2 på de nice ikea kasser. Så ka' 2226'erne rigtig sparke i mellem registeret.... Du må da' li' vise et par grafer?

Takker, er ikke helt sikker på jeg forstår meningen med Pi/2? som jeg ser det er de helt rundtstrålende ved 150Hz.

Hvis jeg placerer dem korrekt under toppen(ikke sidevendt) er det vel ikke et problem at dele højere f.eks. ved 300Hz.
JBL'erne forvrænger noget mindre en mellemtonen .

Målinger er på vej.
