Hep hej.

Jeg går og fumler med en DIY cd afspiller, hvor cdén kommer til at rotere synligt på top pladen.
Så tænker jeg jo at jeg skal have en cd puck! Men hvor? De er jo ikke til at opstøve nogen steder.

Hvad består den af. Noget specielt, eller er det bare en letvægts udgave af en LP puck?

Info modtages med støvle dans, og klap salver.

Hmmmmmmm ... Med fare for at begive mig ind på et område, som jeg faktisk intet aner om (!), så mener jeg at have set, at de er lavet i alu, plast
eller andet let materiale og med indbyggede magneter for at kunne "klampe" cd'en fast på drevet. Og de skal være lette - alt andet ville være for stor
en belastning for et sædvanligvis spinkelt cd-drev.

Det er næppe hyldevarer, men nok lavet specifikt til hvilken cd-afspiller, der nu måtte være tale om.

En times tid i selskab med min drejebænk skulle nok kunne fremstille sådan en sag, og jeg vil tro, at ethvert maskinværksted med respekt for sig selv
vil kunne fremstille den. Materialemæssigt er vi nok i størrelsesordenen 25 kr. (en svag ringmagnet koster heller ikke mange skillinger), men så skal
du tillægge en timeløn á 500 kr. Det bl'r nok i sidste ende en lidt dyr cd-puck ...

God fornøjelse med projektet.

Mange tak.
Mente godt de var magnetiske. Vigtig detalje. :)

Kan være jeg skal eksperimentere lidt med overfræseren.
Skulle egentligt heller ikke undre mig om der ikke fandtes en plastik dims til etellerandet der kunne modificeres.

Jeg har erfaring med to maskiner med puck

Min Audio Aero Capitole Reference har en metalpuck der er magnetisk.


Min tidligere Metaxas Phos havde en plastpuck med magnet i midten.


__________________
Venlig hilsen Jesper

"Er du i tvivl? Så gear ned og giv gas"

De fleste er rigtig nok med magnet, det er magnetismen, der "clamper" cd´en, ikke vægten. Jeg ville da gå på genbrugspladsen og se, om man ikke kunne "klunse" et par dumpede maskiner, flække dem og snuppe clampen. Evt. købe en i Gul&Gratis for "en hund" eller lignende. Så kunne du jo evt. putte den ind i noget hjemmegjort/hjemmedrejet.

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

jkjaers: Har du mulighed for at give mig nogle mål på den til din fine AaroCapitole.
Så vil jeg finde et fint stykke plastik, erhverve mig en lille magnet, og lave en.

Boydk: Jeg prøver at tjekke lidt vvs udstyr mm. ;)

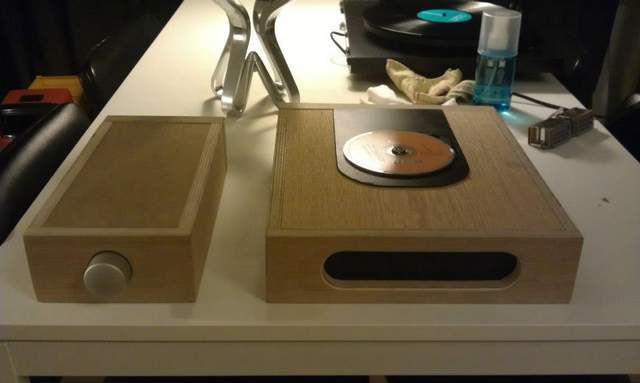

Synes næsten den skal have en puck, og tror den Aero Capitole model vil passe fint herpå.

Det ser dæl´me´ fedt ud, hvad har du brugt som drev, og hvad er der i boksen til venstre????
Tillæg: Udover at det ser pænt ud, så er der en grund til, at de andre har sænket værket og har en eller anden form for låg over. Hvis uheldet er ude, så en CD-frisbee med 700 omdrejninger i minuttet et rigtig farligt våben.

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Mange tak.  Det er en ps1 serie SCPH-1002 conversion.
Det er seperat strømforsyning til venstre.

Har lang vej endnu, men venter på stumper som: IR+remote (Skal lave remote i træ) Ombygning af strømforsyning, og printet skal moddes noget.

Tjek evt link her--> http://dogbreath.de/PS1/index.html

Ja men nu er den "under construction" og forskellige låg er testet. Har lavet et "slide" system der skal kigges nærmere på. Desuden har jeg forsket i en ring der er fræst ud så den lige passer rundt om skiven. Men ved ikke om det ender med sikkerhed, eller dødsmaskine endnu.

Kan se, at din CD-pulley er den type med 3 kugler til at holde skiven på plads (ligesom på en discman), så det er mere eller mindre frivilligt med clampen, dog skal den passe over den koniske del, der stikker ovenud, da den ellers kan skride, komme i ubalance, og iværste tilfælde flyve ad ************ til.

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Tror squ jeg har fundet en løsning. :)

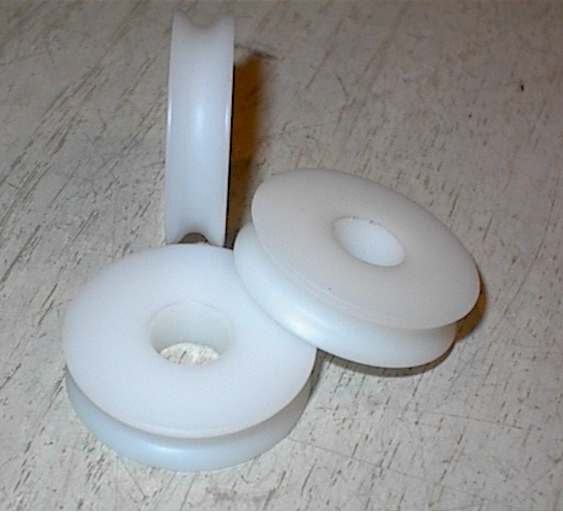

Nylon hjul til wire! Det ser da meget rigtig ud.

Skal du stadig bruge målene på min puck?

__________________
Venlig hilsen Jesper

"Er du i tvivl? Så gear ned og giv gas"

Hej med dig,
På min Aurum Acoustics Integris CDP bruges CD-puck. Den første variant var magnetisk, men dette gav hørbar dårligere effekt end den nuværende
udførelse. Den virker ved sin vægt og når cd startes lyder det som om noget er raslet løst, det skal være sådan. Når først cd'en er oppe i
omdrejninger er der ingen lyd fra pucken. Det med en hurtigroterende magnet tæt på småsignalskredsløb tror jeg er en rigtig dårlig ide.

Mvh. Asger

Electrocompnaiets top afspiller have også oprindelig en magnetisk puck.

Senere fik de en såkaldt "spider", der ligner et hjul med eger. Den er ikke magnetisk og virker klanrt bedre end den magnetiske puck.

Jeg kørte med min Electorcompaniet i ca. 3 år, hvor det virkede perfekt.

__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

jkjaers skrev: Skal du stadig bruge målene på min puck?

Jeg kunne rigtig godt tænke mig en diameter, og vægten på den. Hvis du evt kunne lokkes med. :)

Mercury skrev: Hej med dig, På min Aurum Acoustics Integris CDP bruges CD-puck. Den første variant var magnetisk, men dette gav hørbar dårligere effekt end den nuværende udførelse. Den virker ved sin vægt og når cd startes lyder det som om noget er raslet løst, det skal være sådan. Når først cd'en er oppe i omdrejninger er der ingen lyd fra pucken. Det med en hurtigroterende magnet tæt på småsignalskredsløb tror jeg er en rigtig dårlig ide. Mvh. Asger

Hej Asger.
Det er da meget interessant viden du kommer med der. Jeg er lidt splittet omkring det her. Hvad så med at holde den fast, hvis ikke der er magnet. Er jeg mon bedre tjent uden?

Janils: jeg har godt set de spider modeller du nævner. Synes dog de virker voldsomme at skulle sætte på min. Men jeg ved ikke.

Måske det hele bare skal prøves.

CD spider

PifPafGiraf skrev: CD spider

Hold da op - så er den da vist også betalt!

Jeg kan godt se, det er et stykke delikat fræsearbejde, men alligevel. Det ku' være, jeg skulle sætte en produktion i gang. Jeg kan nok producere og
sælge dem for det halve og stadigvæk tjene penge, men spørgsmålet er, om der overhovedet er noget større marked for "so ein Ding"?

Ormen skrev: jkjaers skrev: Skal du stadig bruge målene på min puck? Jeg kunne rigtig godt tænke mig en diameter, og vægten på den. Hvis du evt kunne lokkes med. :)

Sagtens! Here goes!

Diameter: 50 mm
vægt 34g



God fornøjelse med selvbyggeriet

__________________
Venlig hilsen Jesper

"Er du i tvivl? Så gear ned og giv gas"
