Forfatter |
|
j_mil Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](/forum/avatars/blank.gif)
Bruger siden: 08 Marts 2009 Lokalitet: Nordjylland
Status: Offline Indlæg: 206
|
Sendt: 15 Februar 2013 kl. 12:19 | IP-adresse registreret
|
|
|
Så skulle det være, selv om den ikke er færdig, kunne signal vejen fra RIAA'en gennem liniedelen loopes igennem. Jeg var spændt på hvordan den lød, især med Signalmaster MC trafoen som stået og samlet støv i mange år. RIAA delen måler rigtig flot men det jo ikke alt. Indtil videre er jeg ikke blevet skuffet, men har heller ikke haft noget at sammeligne med ud over den halvleder baserede jeg normalt bruger. Det kunne interessant at sammeligne den med andet rørgrej pt har jeg kun kunne gøre det på måledata men mange producenter opgiver faktisk ikke rigtig nogen så det er heller ikke nemt.
|
Til top |
|
|
KOFS Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
Bruger siden: 29 Januar 2006 Lokalitet: Århus
Status: Offline Indlæg: 260
|
Sendt: 16 Februar 2013 kl. 15:00 | IP-adresse registreret
|
|
|
Det ser rigtig nydeligt ud, men med risiko for at udstille min dumhed: Hvad er det? En forforstærker antages - men sikken
række rør - sku det nu også være nødvendigt
Er det rent homebrew, eller noget man burde vide hvad er - fortæl!
... og hvorfor er indlægget flyttet fra Selvbyggeri ?!?
|
Til top |
|
|
Boydk Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](uploads/Boydk/2022-12-05_103351_Vodka1.jpg)
Bruger siden: 02 Juli 2006 Lokalitet: Århus
Status: Offline Indlæg: 6275
|
Sendt: 16 Februar 2013 kl. 16:16 | IP-adresse registreret
|
|
|
KOFS, hvad sker der for dig??? Du kan s´gu da se, at det er en OTL forstærker, alle de små phonobøsninger omme bagpå, er så det er nemmere at slutte en hel masse små højttalere til ![](smileys/smiley36.gif) ![](smileys/smiley36.gif) ![](smileys/smiley36.gif) . j_mil, det ser s´gu godt ud, lurer lidt på om det er riaa længst til venstre i rørrækken???. Noget man kender??? Rigtig flot opbygget ![](smileys/smiley32.gif) ![](smileys/smiley32.gif) . __________________ Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.
|
Til top |
|
|
allanowich Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](uploads/allanowich/2017-07-09_141443_Avatar.jpg)
Bruger siden: 21 August 2010 Lokalitet: København
Status: Offline Indlæg: 9873
|
Sendt: 16 Februar 2013 kl. 16:44 | IP-adresse registreret
|
|
|
Den der Signal master trafo, den ligner meget en trafo, der hed No name og som kunne fås i Silver og Gold model. Gold modellen havde jeg selv og gav 2500kr for den i 85/86'. Er der noget om det? Ellers har jeg dog stadig et signal kabel med dette navn Signal Master. Et ydersdt blødt og bøjeligt et af slagsen, og fra samme periode. ![](smileys/smiley1.gif) __________________ If you can't explain it simply, you don't understand it well enough
|
Til top |
|
|
Boydk Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](uploads/Boydk/2022-12-05_103351_Vodka1.jpg)
Bruger siden: 02 Juli 2006 Lokalitet: Århus
Status: Offline Indlæg: 6275
|
Sendt: 16 Februar 2013 kl. 16:51 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Offcourse_dk26 Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](uploads/Offcoursedk26/2010-03-29_204529_BW.gif)
Bruger siden: 11 August 2007 Lokalitet: Stor-København
Status: Offline Indlæg: 1750
|
Sendt: 16 Februar 2013 kl. 20:45 | IP-adresse registreret
|
|
|
|
Til top |
|
|
PINK Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
Bruger siden: 01 November 2003 Lokalitet: Stor-København
Status: Offline Indlæg: 354
|
Sendt: 16 Februar 2013 kl. 21:11 | IP-adresse registreret
|
|
|
Så vidt jeg husker var Signal Master - Flemming Rasmussens brand før han grundlage Gryphon. Altså den gang han var importør af mærker som Krell, ML, Kiseki mv... . Tror ikke den har noget med ''No Name'' typerne at gøre.
Ellers rigtig flot bygget den preamp. Det ser ud som om du bruger ALPS 27 med motor - har du også lavet remote volume?
__________________ Venlig hilsen Pink
|
Til top |
|
|
allanowich Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](uploads/allanowich/2017-07-09_141443_Avatar.jpg)
Bruger siden: 21 August 2010 Lokalitet: København
Status: Offline Indlæg: 9873
|
Sendt: 17 Februar 2013 kl. 00:41 | IP-adresse registreret
|
|
|
No Name trafoerne ligner blot den Signal Master meget i størrelse og udseende, bortset fra de var flot forgyldte og forkromede. Der var også fine Tiffany bøsninger på dem. Tunge var de også. Gold versionen jeg havde lød såmænd også ganske godt, men den var lidt for følsom over for brum. Det var svært, at finde et godt sted at stille den, men det lykkedes trods alt. Men så købte jeg så en HighPhonic HP-7. Så blev der helt stille, hvad brum og lidt sus angår. Jeg har aldrig set en annonce i et hifi blad med No Name. Købte den i Bristol hifi center på Strøget i sin tid.
Men det kunne jo være, at de blot var en slags kopier i stil med Firestone og Argon, og deres hoved tlf forstærkere og Dac's. Men det var så lidt off topic.
Ellers en najs riaa, den rør slæde dér. ![](smileys/smiley10.gif) __________________ If you can't explain it simply, you don't understand it well enough
|
Til top |
|
|
j_mil Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](/forum/avatars/blank.gif)
Bruger siden: 08 Marts 2009 Lokalitet: Nordjylland
Status: Offline Indlæg: 206
|
Sendt: 17 Februar 2013 kl. 22:52 | IP-adresse registreret
|
|
|
Jeg mangler at lave switch printet (sker med relæer) + et CPU / display print og det inkluderer også en radio styret fjernstyring. RIAA delen(e) sidder til venste, det er 2 identiske print med 3 rør/stk og et linie print også med 3 rør (1½ pr kanal). Det er også min erfaring at Signalmasteren (eller hvad den nu hedder) er meget brumfølsom men at den lød bedre end Ortofons T20 som jeg brugte sammen med men MC30 II super, det ender nok med at jeg må ud og finde noget andet og der har jeg den nye ST 80 fra Ortofon i kikkerten. Omkring selve konstruktionen så det egen avl baseret på forskellige delkredsløb som er blevet bygget op, testet og målt på og ud fra dette valgt hvad der skulle i, nogle elementer vil man ganske givet kunne finde andre steder. Design filosofi, tja flere vælger få rør ingen modkoblig og passiv RIAA, denne er med en blanding af lokal og ydre modkobling hvor noget af RIAA kompensation sker i den aktive del og noget passivt, da den lokale modkoblinge nedsætter forstækningen i de enkelte trin må der flere til. Jeg vil mene at en rør RIAA med passiv kompensatione er følsom overfor for ændringer i rør / komponenter så at holde den korrekte kurve over tid vil være svært, jeg har dog ingen målinger der underbygger dette, det kunne derfor være interssant t måle på nogle af de konstruktioner. Med ens komponenter i de 2 RIAA'er holder de den absolutte nøjagtighed inden for 0,6dB og forskellen mellen de 2 er 0,1dB, med lidt mere fedteri med komponenter vil den absolutte nok komme længere ned.
|
Til top |
|
|
PINK Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
Bruger siden: 01 November 2003 Lokalitet: Stor-København
Status: Offline Indlæg: 354
|
Sendt: 17 Februar 2013 kl. 23:49 | IP-adresse registreret
|
|
|
Spændende beskrivelse - hvis den lyder lige så godt som den måler må du være en glad mand ![](smileys/smiley1.gif) Omkring det med radiostyret fjernbetjening - husker jeg engang en ven havde lavet dette med noget simpelt 27Mhz udstyr. Desværre gik volumen helt højre om da en af naboerne legede med en fjernstyret bil. Nå, men det har du sikkert tænkt over... . Ja Signal Master trafo'en er ikke helt ringe - er det ikke sådan i siger i det jyske
__________________ Venlig hilsen Pink
|
Til top |
|
|
j_mil Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](/forum/avatars/blank.gif)
Bruger siden: 08 Marts 2009 Lokalitet: Nordjylland
Status: Offline Indlæg: 206
|
Sendt: 18 Februar 2013 kl. 23:58 | IP-adresse registreret
|
|
|
Når den er færdig bliver jeg forhåbentlig lykkelig ![](smileys/smiley4.gif) Radiodelen kører i 868Mhz båndet og med kodning så det problem du nævner vil nok ikke opstå, det bånd har også den fordel at antenne dimensionerne er væsentlig mindre, selv om rækkevidden er alt andet end kritisk så det ville nok også være ok med dårlige antenner.
|
Til top |
|
|
j_mil Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](/forum/avatars/blank.gif)
Bruger siden: 08 Marts 2009 Lokalitet: Nordjylland
Status: Offline Indlæg: 206
|
Sendt: 08 April 2013 kl. 21:22 | IP-adresse registreret
|
|
|

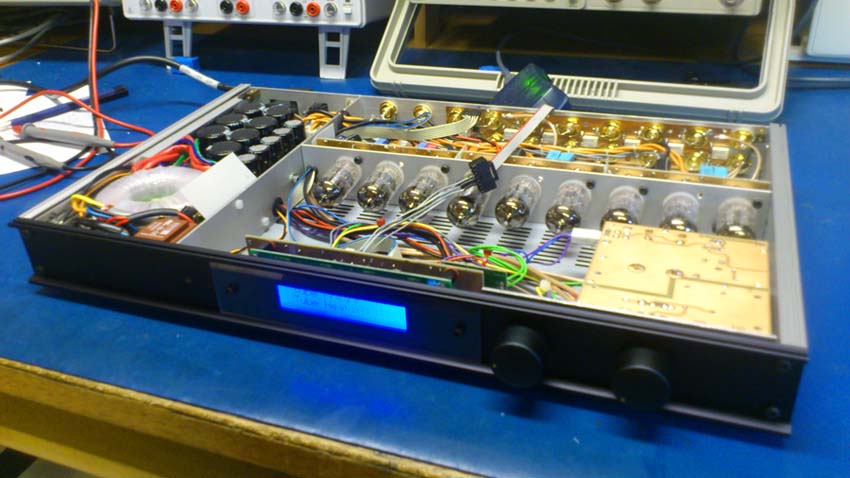

Så er hardwaren færdig (bortset fra nogle ledninger der lige skal bundtes pænere) så nu skal der skrives software. Signalmasteren step-up'en er skiftet ud med en Ortofon ST80, det kom det ikke til at lyde dårlige af. ![](uploads/jmil/2013-04-08_212249_preamp.jpg)
|
Til top |
|
|
allanowich Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](uploads/allanowich/2017-07-09_141443_Avatar.jpg)
Bruger siden: 21 August 2010 Lokalitet: København
Status: Offline Indlæg: 9873
|
Sendt: 08 April 2013 kl. 21:28 | IP-adresse registreret
|
|
|
Så kom der disseplæi på. Ser fint ud. __________________ If you can't explain it simply, you don't understand it well enough
|
Til top |
|
|
j_mil Forum Bruger
![Forum Bruger](forum_images/4_star_rating.gif)
![Avatar](/forum/avatars/blank.gif)
Bruger siden: 08 Marts 2009 Lokalitet: Nordjylland
Status: Offline Indlæg: 206
|
Sendt: 08 April 2013 kl. 22:05 | IP-adresse registreret
|
|
|
Jep det er der jeg skal bruget et stump blå acryl.
|
