Hej Selvbyggere.

Jeg er kommet på en sjov idé mht at bygge et netstøjsfilter.

Først og fremmest så er det bare et forsøgsgrundlag og jeg har ingen erfaring på dette område.

Så først og fremmest, hvad skal jeg bruge for at lave et simpelt netstøjsfilter?

Og hvordan gør man?

__________________
Basti@live.dk

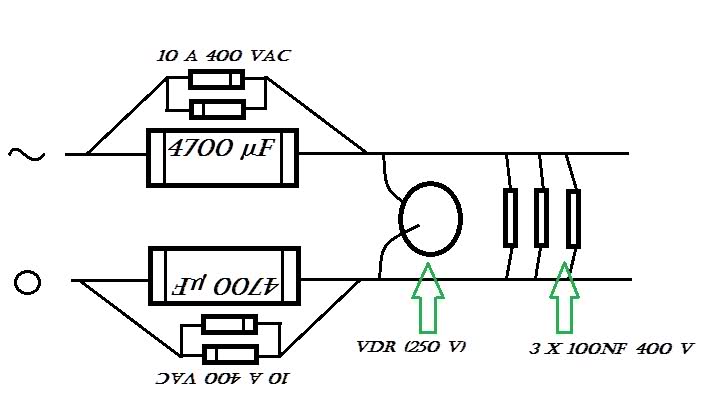

Jeg har svært ved at gennemskue diagrammer.. Har Du lyst til at uddybe for mig?

De 4700 µF er kondensatorer
De 10 A 400 Vac er dioder
De 3 x 100 nF er plast kondensatorer

De 4700 µF sammen med en diode (hver vej) udgør et DC filter .... Dioder spærrer for spændingen hver vej og
kondensatoren gør så at strømmen løber igennem den i stedet og en kondensator kan ikke lede DC, derfor et DC filter.

VDR korslutter høje peakspændinger så der ikke KAN komme højere spænding end 250 V (der er tit peaks på over 300 V i
en alm stikkontakt)

De sidste 3 x 100 nF (kondensatorer) filtrerer højfrekvens væk.

Man kan så sætte en spole i serie med hver leder, men jeg synes spoler i serie kvæler dynamikken

Håber det hjælper, ellers skriver du bare


__________________
Basti@live.dk

Tak for det Highenden..

Et sidste spørgmål, hvilket tråd skal jeg bruge? Og hvor kan jeg købe sådan nogle ting henne(Tråd/kondensatorer)?

Jeg har aldrig lavet noget DIY før mht strøm, så jeg tager alle råd jeg kan bruge. Evt også hvad jeg sakl bygge det på, om en
lille åben tråplade er ok når det bare er til forsøg?

1 ting har jeg indkøbt, loddekolbe og tin

Joe man kan da godt på en træplade, meeeeen det er jo 230 V og livsfarligt (ikke for at lyde lærende) - men ellers på veroboard

"tråd" kan nemt være 1,5 kvmm fra f.eks Harald nythår
link

Stumper handler jeg normalt enten ved EL-Supply eller Vejle RC Elektronik (Dem synes jeg er billigst)

__________________
Basti@live.dk

Endnu en gang tak for hjælpen.

Jeg kigger mig lidt rundt :-)

Hej Lars!

Medmindre at du er 100% klar over, hvad det er du kaster dig ud i, så lad hellere være.

Man skal ikke begå mange fejl med 230V før det kan være både livsfarligt, eller en tikkende brand-årsag!

Man kunne i sin tid købe diy sæt, som indeholdt både print og komponenter, hos Brinck elektronik. De var rimelig nemme at gå til, hvis man bare havde en loddekolbe. Jeg ved ikke om de stadig kan købes.

Men ellers er der mange andre muligheder for, at købe dem færdige til en rimelig pris. Og i tilfældet her, hvor du selv giver udtryk for at du ikke ved noget om det, så virker det som en god idé!

Hej Mikkel.

Efter lidt søgning, har jeg fundet et brink filter, som du omtaler, det skal bare samles i et kabinet, men der er kun den ene
tilbage, så det kunne være jeg skulle bestille den. For jeg er selvfølgelig bange for at skulle igang med noget, som i værste
fald vil kunne opstå brænd eller ødelægge komponenter i mit anlæg ved.

Den er på 600 watt, hvilket ikke er meget, men er det i grunden ikke nok, når den kun skal kobles til min forforstærker og
min DAC?



Lige en tanke.... En VDR kortslutter over ca. 1,41x250 volt, hvis der står 250 volt på den! Ja, der er peaks over 300 volt i stikkontakten. 100 gange i sekundet ved 50 hertz! Det skal der være. Ca 325 volt.

mvh

Gammelsmølf skrev:   Lige en tanke.... En VDR kortslutter over ca. 1,41x250 volt, hvis der står 250 volt på den! Ja, der er peaks over 300 volt i stikkontakten. 100 gange i sekundet ved 50 hertz! Det skal der være. Ca 325 volt. mvh

Jeg er ikke helt indforstået med din ekspertise?

Et par kommentarer til Highenden.

Det viste filter spærrer IKKE for DC (jævnstrøm). Da dioderne sidder i anti parallel (vender hver sin vej), så vil enhver DC
større en 2x diode ledespændingen (2x 0,7 volt for alm. silicium dioder) smutte igennem. Dvs. der fortsvinder ca. 1,4 volt af
230VAC. Dette er ikke helt korrekt idet 230VAC er effektivværdien, spidsværdien (toppen af sinus svingningen) er kvadratrod
2 gange større altså ca 1.41x230 = 325V, som der er skrevet tidligere. Lytterne impedans ved 50HZ udgør også en mindre
modstand som sidder parallel med dioderne.

Min umiddelbare opfattelse er at dioderne sammen med lytterne overhovedet ingen nytte gør i dette filter!
I stedet skulle de have været afløst af nogle spoler til at tage højfrekvensstøj.
I øvrigt er mange strømforsyninger i dag konstrueret således at de kan håndtere et evt. DC indhold i netspændingen.


Jeg vil anbefale et færdigt netfilter som der findes et utal af, hver med forskellige data tilpasset anvendelsesområdet
(belastningsstrøm, frekvensdæmpning, spændingsbegrænsning osv.)

Prøv f.eks. at søge efter schaffner og du vil opleve en hel ny verden af netfiltre.

Med hensyn til VDR modtande (spændingsafhængige modstande) så bruger man oftest den variant der hedder varistorer som
er designet netop til overspændingsbeskyttelse. Prøv at søge på varistor og der er masse at info at hente.

Spændingen på en varistor opgives som RMS værdien hvilket svarer til middelspændingen, dvs. en 250V varistor er OK til
230VAC.







__________________
mvh. Bjarne Schulz

Nå for søren - Jamen så kan jeg ikke finde ud af at lave et DC-filter

Nederst på siden

link

link

Igen nederst

Men jeg trækker følehornene til mig og lader andre komme til.

EDIT: Som Mikkel Gige siger - Pas på, det er livfarligt hvis ikke man er sikker på hvad man laver, så hellere købe et færdigt

__________________
Basti@live.dk

Mener den her burde virke og prisen er helt okay kroner 600,- med moms
lcaudio.com



__________________
vh Hans Lund

Er det ikke den jeg har i 2. link - bare på dansk ?

Hvis det er, så er det heller ikke et DC-filter


__________________
Basti@live.dk

Til trådstarter: Har du ikke fulgt med i fysiktimerne? 230 volt er effektiv spænding i stikkontakten, mens 325 volt er maksimalspændingen. Den forekommer 100 gange i sekundet! Her tales om AC!

mvh

Blev helt i tvivl
Før havde vi 220 volt ac og 380 volt p p ac
Nu har vi altså 230 volt ac og 400 volt p p ac
Ud af stik kontakten og altid med 50 Hz
http://da.wikipedia.org/wiki/Lysnetspænding_i_Europa


__________________
vh Hans Lund

DC-filteret som det kaldes, kan fjerne op til 1,4V DC potentiale på 230VAC. Hvis det er nok kan man vel godt kalde det et DC-
filter. Som jeg forstår det, kan det fjerne en evt. brummende eller snerrende lyd fra nettransformatoren.

På et af diagrammerne er dioden erstattet af en 4,5V transzorb, hvilket øger DC-filtervirkningen til 4,5V - men kun den ene
vej!? Det må være meningen at man vender stikket hvis det ikke virker. Man kan jo aldrig vide hvilken polaritet et eventuelt
DC potentiale har på en given stikkontakt.

De viste DC-filtre har dog en lille fejl som kan give problemer på sigt. Elektrolytkondensatorerne er polaritetsfølsomme, og
designet gør at en af kondensatorerne vil få spænding over sig i forkert polaritet. Det er ødelæggende for en el-lyt.

Trådstarter spurgte til et netstøjfilter og det er den del der kommer efter DC-filteret, hvor der er vist spoler og
filmkondensatorer. Det er nok den del som han kan have mest glæde af.


__________________
mvh. Bjarne Schulz

Jeg ville købe dette

link

__________________
Basti@live.dk

Gammelsmølf skrev: Til trådstarter: Har du ikke fulgt med i fysiktimerne? 230 volt er effektiv spænding i stikkontakten, mens 325 volt er maksimalspændingen. Den forekommer 100 gange i sekundet! Her tales om AC! mvh

Sjovt Du spørger.. NEJ det har jeg ikke !!
