Hej Alle








Har et stort problem med en Blue Circle BC-22 udgangsforstærker, den ene udgang er død, og fejlen skyldes en af to trasistorer i udgangen. Jeg har skrevet flere gange til fabrikken i Canada og de har ikke svaret på mit spørgsmål om hvilken type transistor de bruger, model og type er slebet væk og der er ingen forhandler eller anden kontakt i Europa. Er der nogen herinde der har et bud? Læg mærke til at den har fire ben
Alt hjælp er meget kærkommen :-)

Man kunne jo ha´ dem mistænkt for at bruge to af denneher i hver kanal,

http://www.national.com/ds/LM/LM12.pdf

enten brokoblet eller parallel. Det passer også meget godt med de måleresultater der er i forskellige tests, hvis man "googler" forstærkeren. Du kan jo prøve at måle på benene i den raske halvdel, og se om forsyninger passer. Og hvis det er rigtigt, så bliv ikke skuffet, "bare" fordi du har fået en amp med power-opamps i udgangen. Med det rigtige layout, og forsvarligt afkoblet med de rigtige komponenter, spiller de fantastisk .

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Tak Boydk

Det ser rigtigt ud, men så dygtig er jeg ikke. Jeg kan bare måle med et ohmmeter at den måler anderledes end de andre, når jeg prøver imellem benene på diode indstillingen på metret. Har forsøgt at google transistoren men finder ingen forhandler links, hvor tror man kan skaffe den fra??

Endnu en gang tak for hjælpen

HansRoskam skrev: Tak BoydkDet ser rigtigt ud, men så dygtig er jeg ikke. Jeg kan bare måle med et ohmmeter at den måler anderledes end de andre, når jeg prøver imellem benene på diode indstillingen på metret. Har forsøgt at google transistoren men finder ingen forhandler links, hvor tror man kan skaffe den fra??Endnu en gang tak for hjælpen

Hvordan anderledes ?

Hvad måler transistorerne over benene når de ikke er monteret ?

Jeg har kun bygget den ene ud og den er lukket imellem alle ben fra alle retninger, undtagen imellem out og hus her måler jeg 208 ohm i begge retninger

HansRoskam skrev: Jeg har kun bygget den ene ud og den er lukket imellem alle ben fra alle retninger, undtagen imellem out og hus her måler jeg 208 ohm i begge retninger

Du mener kortsluttet ?

Hvis dit måleinstrument har mulighed for at måle på dioder, er det også en god måde at se, om en transistor er god nok eller ej. Se efter et tegn, der ligner en pil med ekstra streger på (evt. se i manual).

Lidt søgning på nettet gav ikke noget, så det kan blive en hård nød at knække.

Hvis du har mulighed for det, så tag billeder af printet - begge sider - og lige oppefra - og med et ordentligt kamera (IKKE mobil medmindre at skarpheden er excellent!). Så giver det mulighed for "reverse engineering".

__________________
MVH, Bo

Hørt på P3: "Kan du ikke forstå konsekvensen af at trykke enter?"

bantan skrev: HansRoskam skrev: Jeg har kun bygget den ene ud og den er lukket imellem alle ben fra alle retninger, undtagen imellem out og hus her måler jeg 208 ohm i begge retninger Du mener kortsluttet ?

at måle 208 Ohm indikerer ikke en kortslutning på sådanne tingester

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

Jeg tror, han kommenterer sætningen ". . . og den er lukket imellem alle ben . . . "

__________________
MVH, Bo

Hørt på P3: "Kan du ikke forstå konsekvensen af at trykke enter?"

Oh well -  lukket kan jo også tænkes at betyde ingen forbindelse :)

Vi må vente til det opklares.

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

Jeg har ohmmeter på diodestilling, og jeg måler ingen forbindelse imellem nogen ben hverken frem ellr tilbage, dog måler jeg 208 Ohm imellem hus og det ben der heddet out på den skematiske tegning.

HansRoskam skrev: Hej AlleHar et stort problem med en Blue Circle BC-22 udgangsforstærker, den ene udgang er død, og fejlen skyldes en af to trasistorer i udgangen. Jeg har skrevet flere gange til fabrikken i Canada og de har ikke svaret på mit spørgsmål om hvilken type transistor de bruger, model og type er slebet væk og der er ingen forhandler eller anden kontakt i Europa. Er der nogen herinde der har et bud? Læg mærke til at den har fire benAlt hjælp er meget kærkommen :-)

De er squ nogle svin .

Double Gate Mosfet ?

Ja det er en forstærker til 24000 kr. der står stille pga. en dims til 20 kr. Det er for åndsvagt

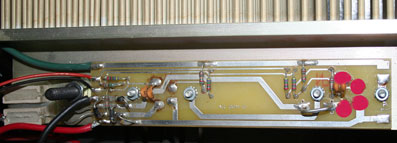

Hej, her er et billed af udgangen, de røde prikker indikerer hvor benene er placeret

HansRoskam skrev: Hej Alle Har et stort problem med en Blue Circle BC-22 udgangsforstærker, den ene udgang er død, og fejlen skyldes en af to trasistorer i udgangen. Jeg har skrevet flere gange til fabrikken i Canada og de har ikke svaret på mit spørgsmål om hvilken type transistor de bruger, model og type er slebet væk og der er ingen forhandler eller anden kontakt i Europa. Er der nogen herinde der har et bud? Læg mærke til at den har fire ben Alt hjælp er meget kærkommen :-)

Hvis billedet viser den faktiske komponent, som du afmonteret forstærkeren, så er det ikke en alm. transistor.
Komponenten på billedet har - som du selv skriver - 4 ben. En alm. transistor i denne type hus (kaldet TO-3) har kun 2, hvor transistorens interne 3. ben, har forbindelse til huset, som f.eks. collector på den velkendte 2N3055 transistor.

Hvis din komponent har 4 ben, så er det sansynligvis en power opamp, som f.eks LM12, eller en Dual power transistor.



Hej Igen

Det er det Boydk skriver og lægger link ud til:

http://www.national.com/ds/LM/LM12.pdf

Problemet er hvor køber man sådan en??

boholm skrev: Jeg tror, han kommenterer sætningen ". . . og den er lukket imellem alle ben . . . "

Ja det var lige det jeg opfattede som kortsluttet.

208 ohm er selvfølgelig ikke en kortslutning

Jeg vil vove den påstand at ham her kan fremskaffe den

LINK

Her har de den, men det er vist ikke en dims til 20,- som du skrev

Link

HansRoskam skrev: Hej Igen Det er det Boydk skriver og lægger link ud til: http://www.national.com/ds/LM/LM12.pdf Problemet er hvor køber man sådan en??

Ja - HVIS det er en LM12, så er den desværre obsolete. Altså - udgået.
Det er nævnt på producentens  - National semiconductor - homepage, :
http://www.national.com/opf/LM/LM12CL.html#Overview

Men jeg har da lige fundet den hos en dansk elektronik forhandler. Men du bliver mildest talt nok ikke glad for prisen:
http://elektronik-lavpris.dk/product_info.php?products_id=10 0856
(Tag dig ikke af billederne til venstre. De viser bare at du er i gruppen med forstærker ICér. Der står i vareteksten, at den er i TO3 hus).

Så er prisen mere spiselig på:

https://www.elfaelektronik.dk/elfa3~dk_da/elfa/init.do?item= 73-012-29

Eller

http://cgi.ebay.com/LM12CLK-80W-Operational-Amplifier-TO-3P- /140513750246?pt=LH_DefaultDomain_0&hash=item20b745ace6

Prøv f.eks at kontakte de leverandører som er på listen på denne side:
http://hifi4all.dk/forum/forum_posts.asp?TID=81870&PN=1& amp;TPN=1

Det kan være der er nogle der kan hjælpe dig.

Du skal nok grave dybere, for at få verificeret, at det faktisk er den type der sidder i din forstærker, før du bestiller komponenten.

Men - HVIS det er den type komponent, så bliver den svær at skaffe.
