Hej

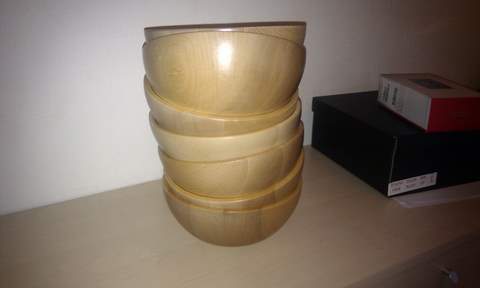

Jeg så en anden herinde der havde fået den gode idé at bygge nogle højttalere af nogle ikea skåle.
Det gav mig blod på tanden til selv at komme igang. Så jeg har bygget 5 stk til mit surround, og er igang med en sub til dem nu.
Jeg er meget imponeret over hvor meget lyd man får for sine penge ved selv at bygge, og det startede jo bare med at jeg synes at lyden i vores nye fladskærm var elendig. Men jeg tror snart der er flere højttalere på vej :-)

Hvis den oprindelige opfinder af disse højttalere er imod jeg har lagt billeder op af "mine" må han sige til og jeg fjerner dem

Her er lidt billeder af projektet

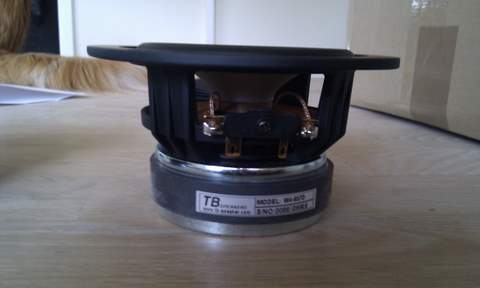

tangband enheder 4"

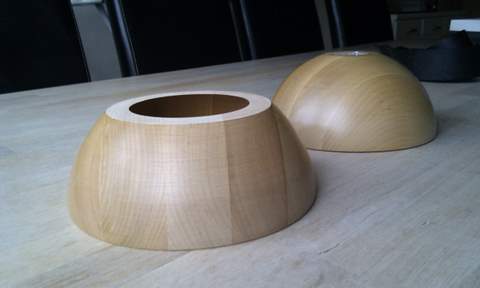

Bunden savet af

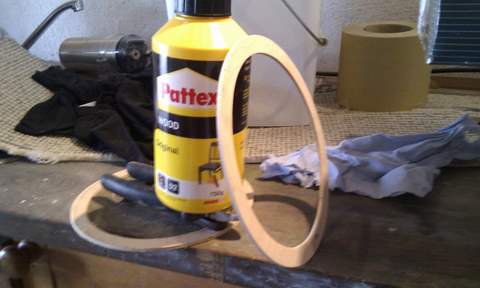

Ringe til at ligge imellem skålene da de ikke er helt lige store

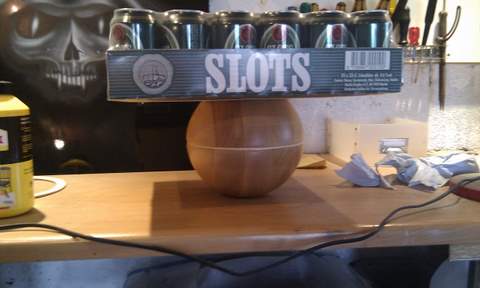

så er de ved at blive limet sammen

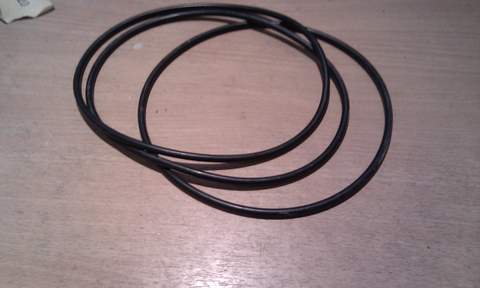

Store O-ringe til samlingen

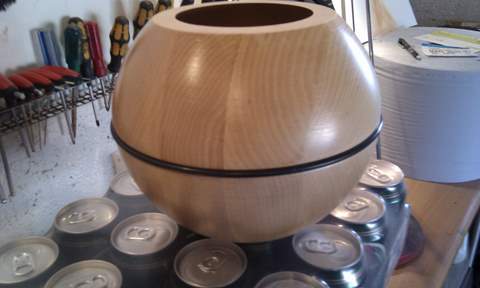

O-ring prøvemonteret

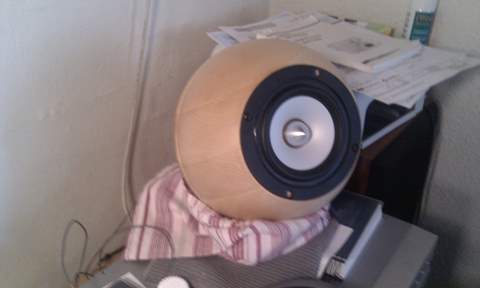

Og lige en prøvelytter.

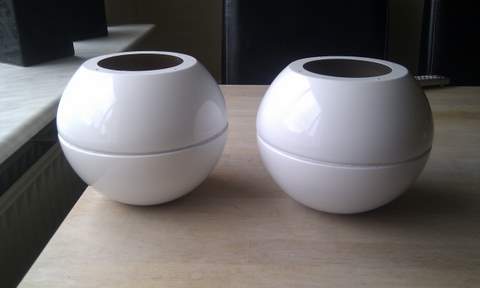

Blevet malet

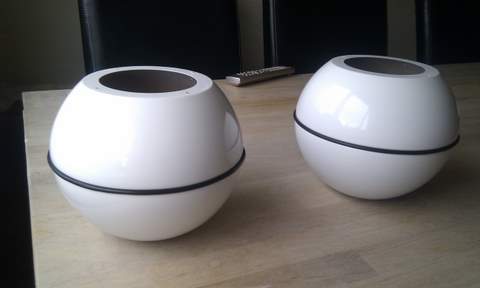

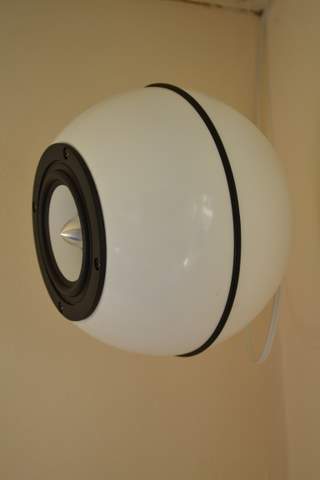

O-ringe monteret

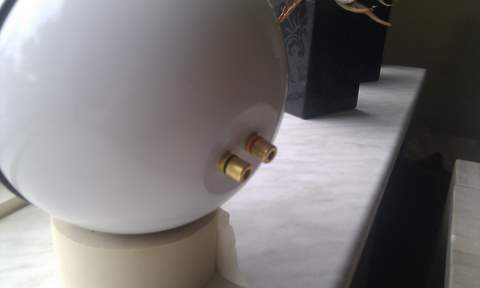

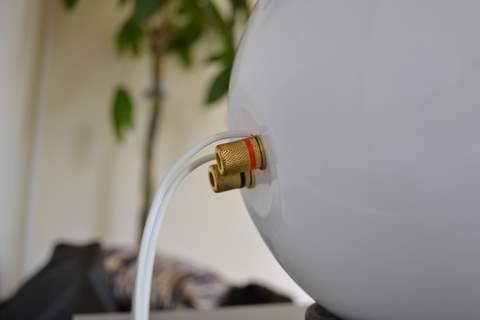

Terminaler monteret

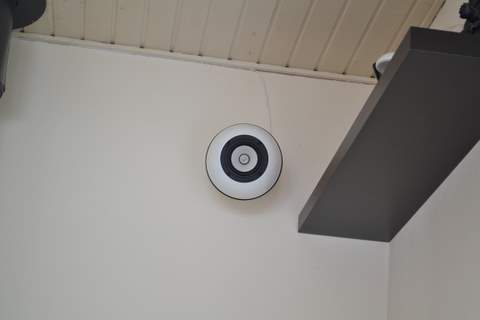

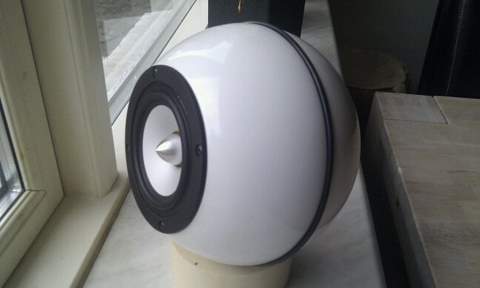

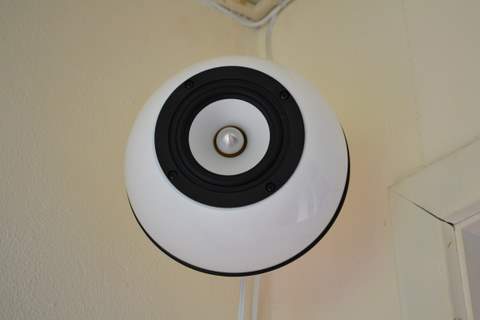

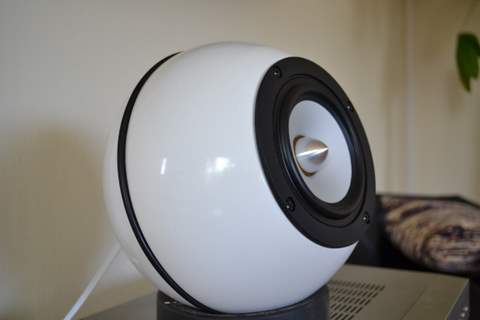

Færdig





Det er da et skønt DIY projekt du har haft gang i der! Ser virkelig godt ud med god finish! Har du fået det malet hos en auto-
lakør eller hvordan??

Hvilken Tangband enhed er det helt nøjagtig?



__________________
Livet er som en barneskjorte - kort og beskidt

Enhederne er TB W4-657
De er malet ude i garagen med spraydåser. flere lag grunder, og og klarlak til sidst. Vådslebet mellem hver gang lak.

De er da virkelig flotte. Super fin finish - jeg er også interesseret i, hvordan du har opnået den finish, da jeg selv står overfor at skulle præstere noget lignende på mine hjemmebyggede højttalere - de er dog en smule større...

Hvilket design (facon) overvejer du til subben?

__________________
Mvh. Steen Kjeldsen

Måske bliver den æggeformet, eller rund. Med Bassen i bunden og med 3 ben i alu. Eller så bliver den bare flad og ryger ind under sofaen. Jeg er ikke nået helt så langt endnu... Jeg er kun igang med at lave forstærkeren til den.

det ser sejt ud... er det en fuldtoneenhed?

Det er så mig der lavede Ikea højtalerne først.

http://www.hifi4all.dk/forum/forum_posts.asp?TID=67510&P N=2

Men jeg lavede indlægget her, så andre kunne bruge eller arbejde videre med ideerne.

Virkelig smukt arbejde i hvid. Og den O-ring hvor har du skaffet dem ?
Jeg lavede det med sort akryl-fuge, det fungere nu også ok.

Forsat held og lykke med dem og ser frem til hvad du laver af sub-woofer.

Hilsen
Meil

Rigtig godt projekt. Man får selv lyst til at gå i gang med noget lignede. Rigtig flot lavet

klypstefan
Det er en fuldtone enhed, og jeg må sige den gør det rigtig godt syns jeg. Måske en smule retningsbestemt men jeg kan sagtens leve med det. Jeg tror det bliver rigtig godt nå der kommer en lille sub på.

meil:
Super go ide du fik dig der. O-ringene er nogle noget familie har skaffet. jeg ved ikke lige hvor man kan købe dem.. måske en vvs forretning eller lign.



Er den lidt tynd og lys i lyden?

Hvilken størrelse skål har du brugt?

__________________
Hilsen Cesse ;)

Nakamichi og DIY

Jeg tror det er en D-skål

Hvordan har du skåret bunden af skålen i et plant snit ?

Dmadsen

Flot arbejde må man sige og man kommer til at tænke på 70'erne med tidens kugle højttalere. Ja, og ikke mindst franske Mercuriale og ders runde design og koaksiale højttalere. Dine højttalere er i hvertfald diffraktions frie. Din lyd må være rund og...........

__________________
If you can't explain it simply, you don't understand it well enough

high5 skrev: De er da virkelig flotte. Super fin finish - jeg er også interesseret i, hvordan du har opnået den finish, da jeg selv står overfor at skulle præstere noget lignende på mine hjemmebyggede højttalere - de er dog en smule større... Hvilket design (facon) overvejer du til subben?

Lav den som et æg, sæt 3 kraftige alusengeben på dem og mal den som TinTin raketten :O)

Mercury skrev: high5 skrev: De er da virkelig flotte. Super fin finish - jeg er også interesseret i, hvordan du har opnået den finish, da jeg selv står overfor at skulle præstere noget lignende på mine hjemmebyggede højttalere - de er dog en smule større... Hvilket design (facon) overvejer du til subben? Lav den som et æg, sæt 3 kraftige alusengeben på dem og mal den som TinTin raketten :O)

Ja, men husk at tøjre den med en kæde.....ellers

__________________
If you can't explain it simply, you don't understand it well enough

De er rigtig flotte, godt fundet på :-)

Skålene er ca Ø20 cm.

Bunden er skåret af i en søjleboremaskine med en lille savklinge på, hvor jeg forsigtigt har drejet skålen.

Jeg kunne godt tænke mig en æggeformet sub, men hvor finder jeg lige sådan en?? "Jeg tror ikke der er nogle fugle som kan klemme et æg ud i den str.:-)"

Superfedt - lige netop den finish som andre også roser, er den der ville sælge det til mig hvis jeg var til surround! Dine
højttalere er (modsat 90% af alle de surround sattelitter jeg har set) særdeles veldesignede, og din kæreste/kone kan da ikke
andet end at elske at hendes mand selv skaber så flotte enheder, fremfor at købe for dyre domme Cerwin Wega eller andet
rumudstyrs-lignende designede højttalere :D --.... og så ka hun få lov til at komme oftere i Ikea når du ska ha flere nye skåle!

Tak for alt jeres feedback.

Jeg har lige modtaget stumperne til forstærkeren, så der loddes i øjeblikket.

Det er et kit fra velleman der hedder k8060. Kan ses her
http://www.velleman.eu/products/view/?id=360242

Nu bliver det så spændende at høre om det er noget der virker. Det koster jo ikke alverden.
