Hey, er næsten færdig med kassen til mine hd5'er, nu venter jeg bare på at post-manden kommer med resten af mine komponenter, så jeg kan få noget lyd ud af dem. Derfor synes jeg lige jeg vil dele lidt billeder med jer af processen.

Jeg har lavet nogle minimale modifikationer på de originale tegninger, kassen er nemlig en smule dybere, så den bitumen jeg dæmper kassen med, ikke ændrer på den oprindelige volumen, derudover er der valgt 19mm frontplade og 16mm til resten.

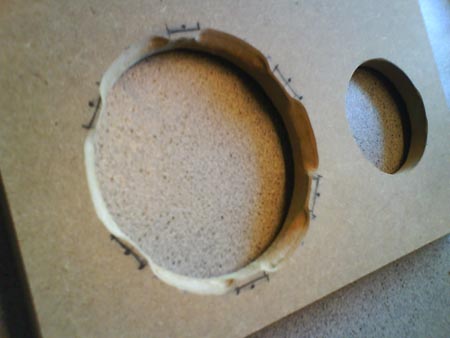

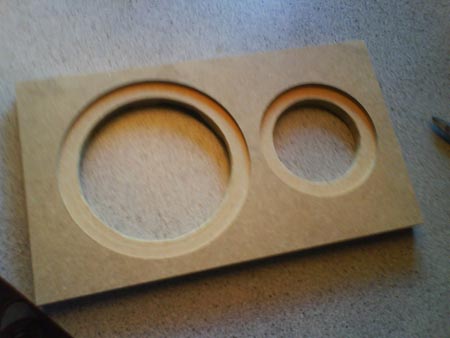

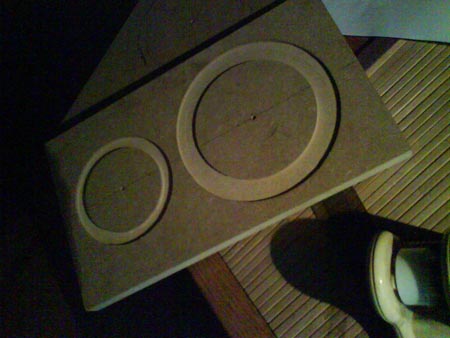

Første tur med fræseren:








Den fik også lige en tur på bagsiden, så enheden har lidt luft

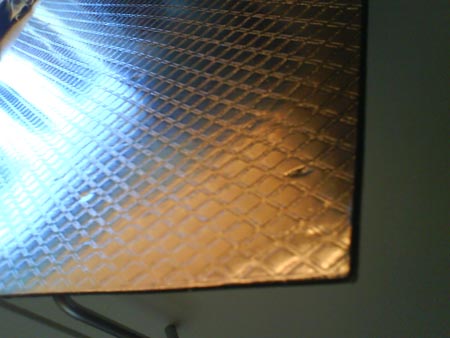

Så fik jeg hentet bitumen i thansen

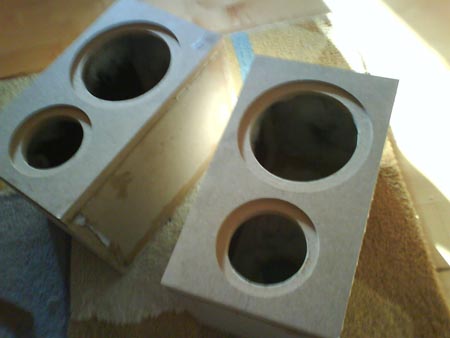

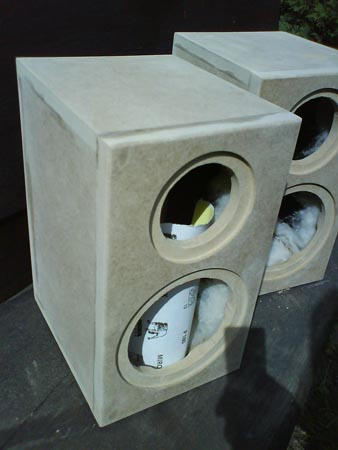

kabinetterne er limet sammen

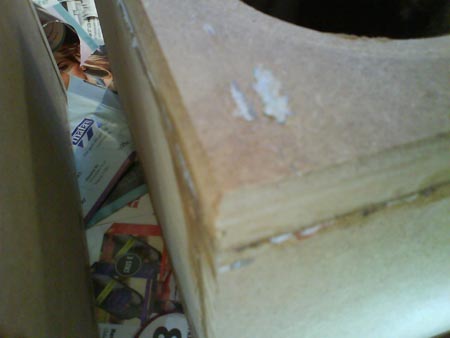

Der sidder dog lidt lim og papir rundt omkring så den skal lige have en tur med rystepudseren

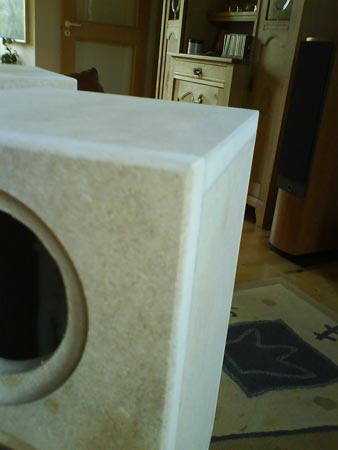

Jeg ved ikke om det er til at se på billdet, men siderne er afrundet og toppen og bunden har lige fået lidt (chamfer) med overfræseren

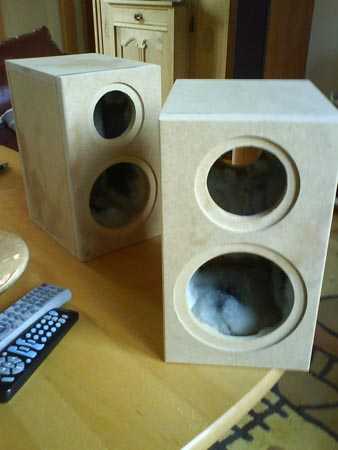

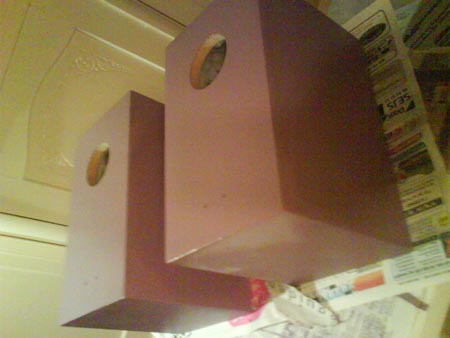

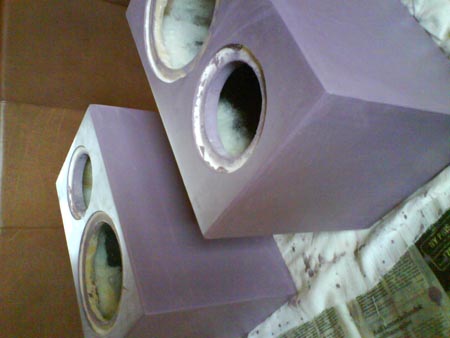

Klar til at blive grundet:











Så bliver ujævnhederne spartlet væk

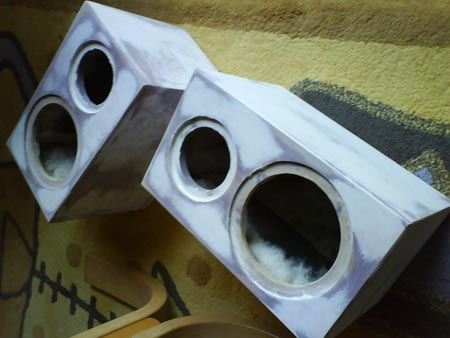

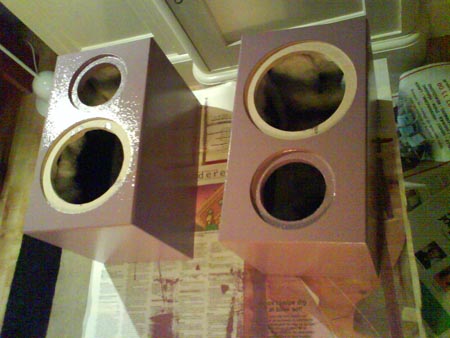

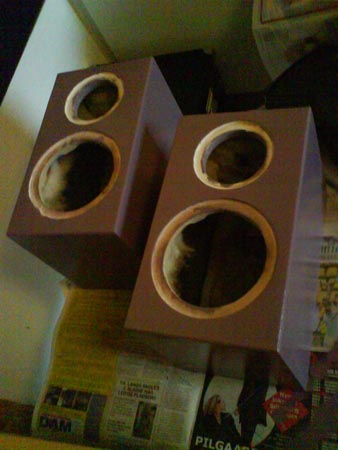

Grundet igen:




Det er noget satans til l**t at slibe i det grunder!!

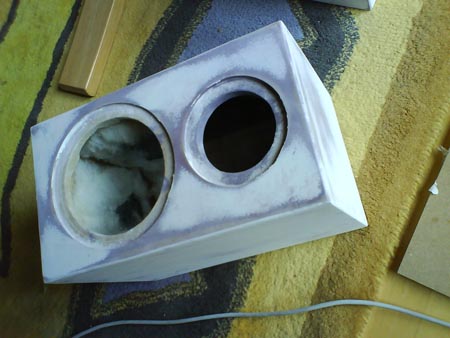

Så blev jeg endelig færdig med at slibe:

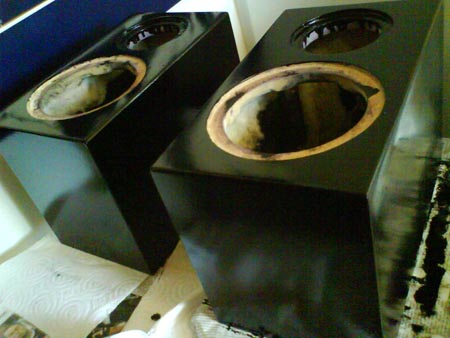

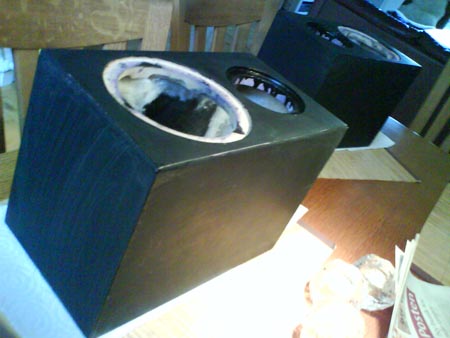

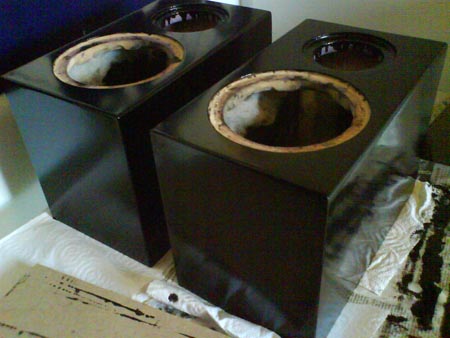

Første gang maling som er en sort oliebaseret maling med glas 50 (for at give den en mellemting mellem mat og blank, synes den helt blanke bliver lidt for klam..)

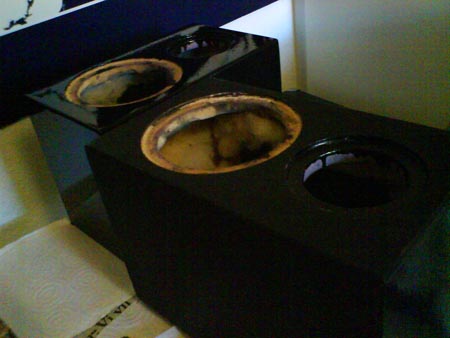

Giver lidt bedre et billede af hvad det er for en glans, når den er tør her:

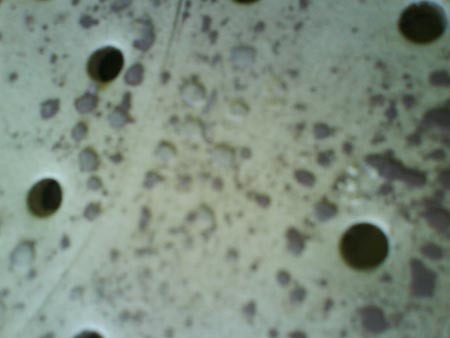

Så skal den slibes

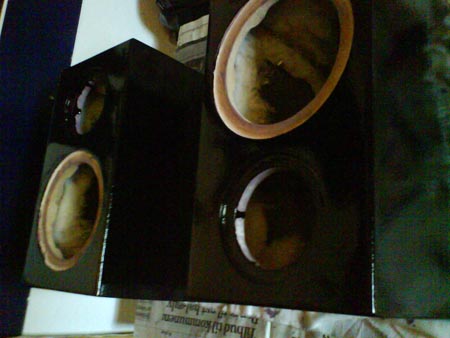

Og her får den en tur mere:






Resultatet er dog ikke helt tilfredsstillende, der er nemlig lidt småfejl iform af støv og andet skidt der er havnet på den mens malingen tørrer, så de skal slibes igen igen.. Næste gang prøver jeg at smide dem ud i køkkenet og give hele køkkenet en tur  med en vandforstøver inden jeg går igang.

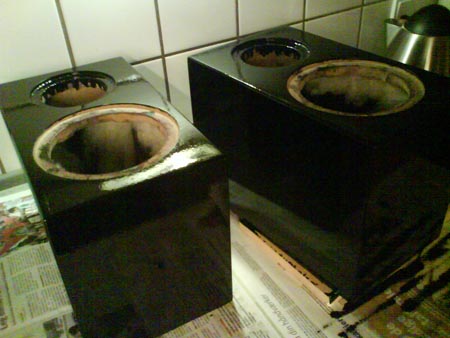

Så bliver der malet igen, også rart med emhætten over dem, så er man fri for stanken og de underlige hallucinationer.

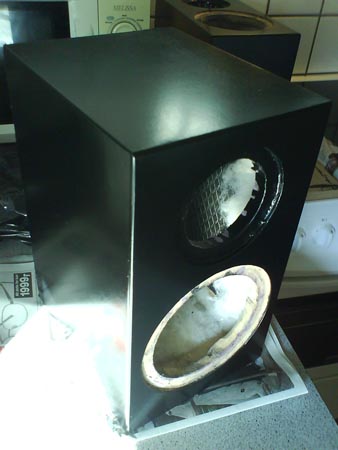

Denne gang med et kanon finish (der var også blandet lidt terpentin i malingen, så den flød bedre ud og blev mere jævn, hvilket er svært når man ruller det på.)
Det har hjulpet meget med det mere støvfri lokale.

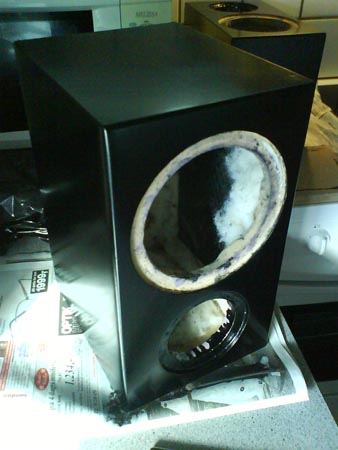

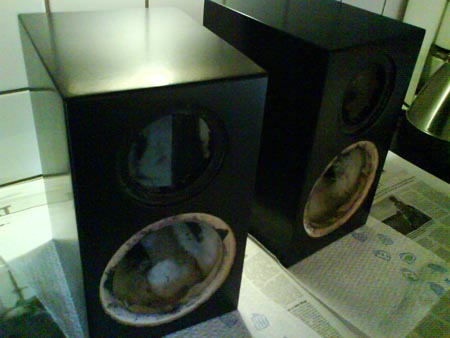

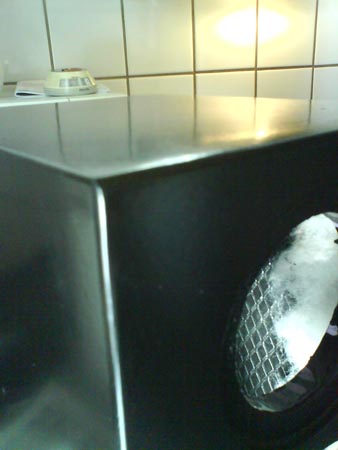

her kan man bedre få en fornemmelse af hvordan overfladen er blevet:







Så nu glæder jeg mig som et lille barn på at pakken med mine komponenter og højtaler enheder kommer, så jeg snart kan få noget lyd ud af dem.

De ser sørme fine ud, og du er god til at male må jeg sige, fin finish

Hvilke enheder kommer der i sådan nogle HD5'ere?

Mvh

Dief

__________________
Bio
Mit DIY
hj.side

Det er en HDS Exclusive 5" woffer og en XT25TG diskant

mere info her: http://frequence.dk/sites/hd5-xt.htm

De bliver forresten spændt bag en cayin 252b

det ser godt ud glæder mig til og høre om hvordan de spiller

Så har julemanden været her!!











Første filter samlet.



Færdig loddet, så skald er bare noget ledning på.






lidt mere dæmpemateriale




Så kom enhederne i





Lyden: de spiller enormt lækkert, lyder somom de er langt større end de egentlig er, flot lydbillede, bassen er langt bedre og dybere end jeg havde forventet, dog er de pt. sat til en laptop (hvilket kan høres..).. derfor fik jeg lige kobler dem på et balanceret thule system og det flyttede lyden klasser op.

Eftersom jeg spiller stortset alt min musik fra min computer, ville jeg næsten lige benytter lejligheden til at spørge, hvilket lydkort man skal investere i (det skal kunne køre under vista og helst ikke kostere mere end 1000kr).

Flot resultat, og igen.... den finish er rigtig pæn.

__________________
Bio
Mit DIY
hj.side

Jo tak, er også selv godt tilfreds, det må siges at være lidt af et projekt du er gået igang med, det ser spændende ud.

Flot, flot

Højtalerne bliver brugt som nærfelts monitor, derfor ingen standere. Er der nogle der har forslag til hvordan man bedst afkobler dem, nu hvor de skal stå på et bord tæt på lytteposition.

Hey,

Kappen > Prøv Jjaz foden.

Den har virket fint for mig og er billig. www.jjaz.dk

M-Audio lydkort er somregel gode. Prøv og google dem.

Hvis du vil have kontrolmålt, så sig til. Jeg har clio stående derhjemme.
Jeg bor i Randers.

Det kunne være rigtig interessant at prøve at kontrolmåle dem. Er det på grund af at alle enheder er forskellige, eller hvad kunne ellers have betydning for at frequences filter ikke passer 100% ?

De fødder der ser interessante ud, dem tror jeg at jeg må have et kig på.

Det eneste m-audio lydkort jeg har kunnet finde hos danske forhandlere er dette: http://edbpriser.dk/Products/Listprices.asp?ID=207473

Kan se, det er over et år gammelt, hvordan mon det har det med vista?

Hvad med dette: http://edbpriser.dk/Products/Listprices.asp?ID=199627

Det bliver omtalt godt og vista kompatibelt herinde i andre tråde, mon ikke det er udemærket til formålet?

Det ser rigtig flot ud. Helt nogle fine højttalere til prisen!

Jeg er selv igang med at lave nye kabinetter til mine HD6-XT (dog med Audiovector P2000 bas/mellemtone :) ) og jeg glæder mig til at de er færdige, men kunne du give mig nogle råd om brug af overfræser? Hvordan har du gjort?

Det er ikke så svært, men hvis du skal lave huller i den størrelse som mine er det ikke muligt, uden at modificere din overfræser. Det vil sige, at du skal lime eller skrue en træplade under overfræseren, sådan så du selv kan bore huller i den, med afstanden til fræserhovedet - passende til den radius du skal fræse. Siderne, top og bund, er der bare brugt de fræsejern med lejer på, så kører man den nemt lige over kanten. Men test altid lige først på en anden plade, før du gør det på højtaleren, det kan nemlig være svært at vurdere hvordan det kommer til at se ud, før man har set det.

Det med modificering af fræseren, er nævnt flere steder hende inde, så endda en tråd med billeder af hvordan man gør.

Nu er det en 6" bas/mellemtone og diskanten er den samme, men tak for rådet

Dog burde det ikke blive det største problem at få det lavet, da underviseren i træsløjd på min efterskole rigtigt er udd. snedker.

BTW. Nogle oversigts billeder af dit setup mangler vidst

Der var et par shots, køber snart en ny stationnær computer, med et lydkort der er værd at høre på.

Hey,

Det er altid godt at få kontrolleret sin konstruktion. Jeg gør det altid selv, selvom det fungere efter hensigten de fleste gange. Men der kan være små ting, plus at det er altid lækkert at vide at alt er som det skal. Men det er selvfølgelig dit valg. Du siger til hvis du ønsker en  måling eller to.

syncroniq skrev: Hey, Det er altid godt at få kontrolleret sin konstruktion. Jeg gør det altid selv, selvom det fungere efter hensigten de fleste gange. Men der kan være små ting, plus at det er altid lækkert at vide at alt er som det skal. Men det er selvfølgelig dit valg. Du siger til hvis du ønsker en  måling eller to.

Jamen det lyder kanon, det vil jeg gerne, lad os finde ud af noget. Jeg bor i Silkeborg, så det er god lille tur. Jeg er godtnok lidt optaget her resten af ugen, men næste uge, har jeg massere af tid. Vi kan jo lige aftale nærmere i priven.

Utroligt som alle herinde bygger Frequence...

Har også lyttet til HD5, og synes de spiller kanon!  Var det ikke fordi jeg gerne ville have en højttaler der skulle hænge på væggen, havde jeg også valgt denne konstruktion...

-og igen her et bevis på at man kan utroligt meget med en overfræser - Flot håndarbejde

__________________
Hjemmebio DIY Dvd-skab DIY 5.1-højttalersæt

Jeg har lige spillet nogle sinus toner på dem, det er somom de har et peak ved 130Hz ca, ellers spiller de meget pænt der op af, man begynder at kunne høre dem ved 40hz, højere ved 50 og 60 er næsten i samme niveau som opefter, dog er der det underlige peak ved 130Hz, jeg mistænker lidt mit bord og rummet er skyld i det - afkobling af dem ville vel hjælpe her? Andre forslag til hvad det kunne være?
