Hej Bjørn

Det var dog et herligt oplysende svar--for os der ikke er så stærke i rør ..er det super når nogen vil komme med uddybende
forklaringer--

er ved at ombygge min 4P1L ..for at se om jeg ikke kan fjerne noget brum og buzz--tager lidt tid da jeg mangler stumper

mvh Bjarne

Så lidt Bjarne...

Lidt ekstra begynderhjælp:

Se rørets kurver i triodekobling her:
4P1L triodekurver

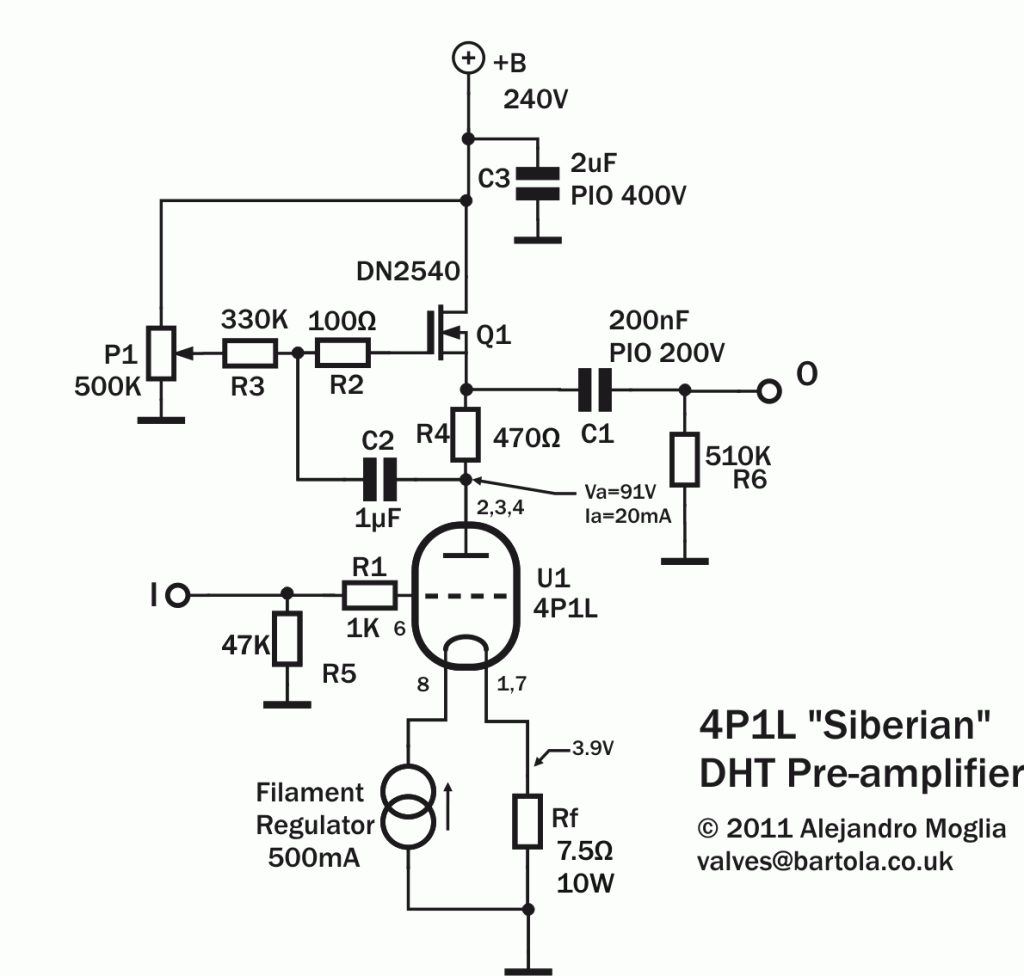

I første generation af Ale's kredsløb er der kun 91V på anoden og ca. 3,9V biasspænding. Se her:
Gen1

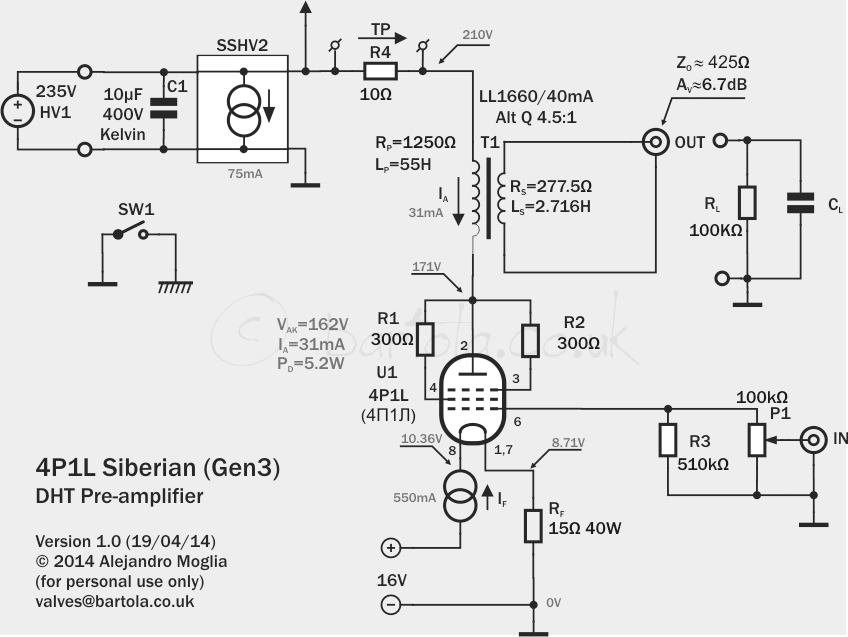

I den nye udgave er der 171V på anoden. Se her:
Gen3

Se så på kurverne, og opdag hvad der ville ske med den høje anodespænding hvis man fastholdt biasspænding på knap 4V.
Meget kort levetid

__________________
Bjørn Aaholm
Intet slår trioder...

kan godt se det giver noget af en forskel

jeg bruger en anden Lundahl trafo i gen3,,,nemlig en type 2745..i stedet for 1660---

har undret mig lidt over jeg har 150v på udgang af LL trafo---ikke de 171v----rod coleman skrev til mig at 150v var fint---men

hvorfor mon gen3 har 171v---og er der noget jeg har overset ??

bias spænding er den samme som i gen3---

De to Lundahl trafoer har næsten samme DC-modstand så det kan ikke forklare forskellen.
Det må være din strømforsyning der leverer lavere spænding. Hvad er spændingen på udgangen af din regulator?

__________________
Bjørn Aaholm
Intet slår trioder...

du har ret- det er strrømforsyning der er lavere..den har jeg sat til 190v...pga Rod der sagde 150v ud af trafo...men det må jo

betyde at jeg har en lavere ma. igennem rør

nå..men det kan jo være jeg skal prøve at skrue op for min Maida high volt regulator---den kan sagtens give de 210v ud

Hvis du har 190V på udgangen af regulatoren og 150V på anoden så trækker du 32mA i røret (DC-modstand i LL2745 er 1260
Ohm ved Single Ended kobling). Hvis du har en lille seriemodstand imellem regulator og udgangstrafo så er det lidt mindre end
32mA (31,5mA med en 10 Ohms modstand).

__________________
Bjørn Aaholm
Intet slår trioder...

så er mA jo lige i øjet----

nu håber jeg bare at den bliver lidt mere støjsvag når jeg får den bygget om...volume og udgangs trafoer tæt på deres
respektive ind og udgangs stik

skærmede ledninger mm

Først rigtigt godt at der kom Bjørn på som kan forklare os
glade amatører nogle brugbare ting.

Jeg har lige skiftet katode modstand Mills og sat en Takman Rex på
som grid stopper..

Kan kun sige at det blev det ikke ringere af.

Den bedste ting er dog at den fejl som jeg troede kom fra min
4P1L med mine clicks og pops, faktisk skete da jeg spillede på
min 6922 SRPP, de kom fra den af, nok et ældre 6SL7 driver rør.

SÅ nu bliver der "burn in" på de nye komponenter, og hvis de bare
folder sig ud som mine Vishay Dale, kommer der en ny vinder.

Utroligt dejlig behagelig lyd lige ud af boksen..

/Michael.

Hej Michael

godt du fandt årsagen til popperne

næste skridt...bedre stumper i Coleman regulator...giver også lidt

ps...har du prøvet at vende rundt på dine 220v nestik...her hos mig kan det høres..på nogle af enhederne..

Hej Bjarne...

Ja det med netstik kender jeg fint til. Jeg kommer dem altid i på samme måde....

Fik du hørt på dine "dyre" grid-stopper. Hvilken værdi købte du
dem i ????

/MVH Michael.

jeg købte dem i 1.3k----de er ikke monteret endnu..det er ikke sikker de er nødvendige...men monterer dem for en sikkerheds
skyld

Hej Bjarne....

Det er helt sikkert at de vil give en form for forskel. Jeg skal have
prøvet nogle flere kombination over de næste par måneder.

Livet er for kort til ikke eksperimentere.

Spiller lige min elskede Bob Marley for fulde gardiner.

Jeg kan godt lide den ro jeg har i disse nye tiltag.

/MVH Michael

når jeg bliver færdig med min ..skal vi vist have en sammenkomst hvor vi skal sammenligne vores Pre

hvis alt går vel skulle den gerne spille om en 14dages tid...

vi kan også prøve en Maida regulator på din..for at se om det giver en forskel...jeg har nemlig en ekstra..og den er rimelig nem
at skifte til andre spændinger på--

jeg har nu siddet et par aftener og kikket på mine højtalere,,de er meget tavse...savner min pre

Hej Igen...

4P1L har nu kørt i 67 Timer på de nye Mills Katode Modstande og TakMan Rex.

Når jeg spiller ikke komprimeret musik høj DR, lyder den som en drøm.

Komprimeret musik DR<9 lyder ikke dårligt bare kedeligt.

Der er så meget lyd i de russer rør, at det tit tager pusten fra en.

Sidder og hører Nina Simone fra 1957, og det er bare så fedt.

Nok ikke lige det man normalt hører i "HI-FI" sammenhænge, men der
er en glød og energi som bare er så realistisk naturligt.

Skal lige have kørt op til de 150 Timer på Mills og Takman Rex, og så
skal newClassD Caps prøves som bypass i stedet for Clarity MR.

newClassD Caps glæder jeg mig meget til at få prøvet. De vil ikke kunne
erstatte min V-Caps CuFT, men sammen med den, det bliver spændende..

PS! Jeg spiller stadigvæk på mine billigeste 2a3 EH gold rør :-)

/MVH Michael

Hej Michael VV, jeg kunne ikke svare dig i privat pga. antal beskeder du har modtaget

Der er to andre der tester kondensatorerne, jeg vil gætte på at de poster her i tråden, når de har dannet deres
mening.

Hvis vi skal prøve at lave Mk2, hvor synes du så vi skal prøve at dreje den henaf klangmæssigt?

NewClassD skrev: Hej Michael VV, jeg kunne ikke svare dig i privat pga. antal beskeder du har modtaget    Der er to andre der tester kondensatorerne, jeg vil gætte på at de poster her i tråden, når de har dannet deres mening. Hvis vi skal prøve at lave Mk2, hvor synes du så vi skal prøve at dreje den henaf klangmæssigt?

Hej newClassD..

Damn, har nu fået ryddet op i min indbakke..

Tror at vi lige skal have nogle tilbage meldinger fra de andre der har dem til test.

Personligt er jeg til en åben lyd, dog skal der være noget "varme" i den, men ellers synes
jeg godt jeg kan tweake på dette med valg af katode/grid modstande etc.

Ved ikke helt hvad det er for et "Target" du vil forsøge at ramme ind på. Men hvis jeg skulle
vælge en kondensator i "et rimeligt penge leje" er din PT et meget seriøst bud.

Har du nogle anelser omkring hvad de vil komme til at koste ???

Hvis du vil ligge den i lejet omkring "Jensen Kobber, Clarity MR, Mundorf Silver/oil", tror jeg
umiddelbart at du over tid vil kunne komme til at "flytte nogle" :-)

Tror faktisk godt at jeg kunne få tweaked min 4P1L ind, med mine Vcaps og Dine, og få et bedre
resultat end med de Vcaps og Clarity MR jeg bruger nu.

Det skal der dog bruges lidt tid på, men jeg vil give det et seriøst forsøg.

PS! Omkring Onsdag er jeg klar til at få dine i min 4P1L...

/Michael

Hej Michael

Det er jo meningen at det skal være et 'open source' projekt, så man selv kan bygge de her kondensatorer.

I dem her indgår der en RIFA PHE450 på 0.22uF 630V en 1nF / 1000V sølv/MICA kondensator, og en 75 Ohms CMF55
modstand . Plus selvfølgelig sølvloddetin, en støbebox, og en lille smule støbemasse.

PHE450'eren koster en 13 kr. 399-7623-ND
Sølv / MICA'en koster 22 kr.   338-2636-ND
CMF55 på 75 Ohm koster 4 kr. CMF75.0HFCT-ND

Numrene er digikey varenumre

Alt ved 1 stk. hos digikey. Så man kan selv bygge dem, jeg vil gætte på at det hele også kan fås på ebay.

Især MICA'en her kan man få nogen fede typer på ebay, som jeg nok ville opgradere med:
pt=UK_BOI_Electrical_Components_Supplies_ET&var=&hash=item1c 20121371"> Dem her

Hvis man går efter de 630V, så kan man jo bare købe deres 1500 pF / 1000V, så er den hjemme

PS Mica kondensatoren sidder direkte over terminalerne, mens 0.22uF kondensatoren sidder i serie med 75 Ohms modstanden.
(Så man kan ikke bruge denne kondensator til forsyningsbypass)

NewClassD skrev: PS Mica kondensatoren sidder direkte over terminalerne, mens 0.22uF kondensatoren sidder i serie med 75 Ohms modstanden. (Så man kan ikke bruge denne kondensator til forsyningsbypass)

Er det du siger er at jeg ikke kan sætte den parallel sammen med min V-Cap 0.1 uF,
som jeg nu gør med min Clarity MR 0.22 uF ??

Dengang jeg startede med at bruge en anden som bypass, skete der virkeligt noget med lyden,
som gjorde min 4P1L, en del sjovere at høre på.

Kan godt sket at det ikke er korrekt, men sålænge det virker er ikke så bekymret for om
det er korrekt eller ej.

/Michael

Jo det kan du sagtens.

Det du ikke kan er at bruge de her som generelle kondensatorer, f.eks. i strømforsyningen.
