Forfatter |
|
Hovedskou Forum Bruger
Bruger siden: 15 Juni 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 190
|
Sendt: 09 Januar 2010 kl. 20:14 | IP-adresse registreret
|
|
|
Har i nogen tid gået med en lille projekt i tankerne... Jeg overvejer lidt at forsøge mig med et sæt Transmissionslinje højtalere. Jeg har kigget lidt på denne 3" fuldrange enhed fra Peerless http://www.tymphany.com/830986 Har lavet 2 skitser over højtalerne, men har ingen erfaring med selvbyg, så ved ærlig talt ikke om jeg er helt ude i skoven.. Tager gerne imod råd og vink.
|
Til top |
|
|
mollecon Forum Bruger
Bruger siden: 05 December 2003 Lokalitet: Odense
Status: Offline Indlæg: 4790
|
Sendt: 10 Januar 2010 kl. 02:57 | IP-adresse registreret
|
|
|
Du har været kreativ! Du behøver dog ikke lave to seperate linier, blot fordi du bruger to enheder - i bassen, som linien skal arbejde med, fungerer de to enheder som én. Husk, at det er liniens længde, der er afgørende for, hvor dybt den går i bassen - sammen med enhederne, selvfølgeligt. Liniens tværsnitsareal skal helst være ca. dobbelt så stort som enhedernes i begyndelsen af linien, faldende til ca. det samme areal, eller lidt mindre, ved porten.
Nogen særlig grund til, at du vil bruge transmissionline?
|
Til top |
|
|
Hovedskou Forum Bruger
Bruger siden: 15 Juni 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 190
|
Sendt: 10 Januar 2010 kl. 10:45 | IP-adresse registreret
|
|
|
Har tidligere haft et sæt Rega Ela Mk1, var virkelig fascineret af hvor dyb den kunne gå på trods af den lille enhed, samt hvor rent og dynamisk den lød.
Jeg har hørt at der ikke skal bruges noget del filter, hvis man bruger en fuldtone enhed. Passer dette?
Det er bla. derfor jeg har valgt at udstyre den med sådan et par. For ikke skal skal opdele lyden, og derved miste detaljer.
|
Til top |
|
|
jazzman Udelukket fra forum
Sven tager en pause!
Bruger siden: 07 Januar 2005 Lokalitet: Midtjylland
Status: Offline Indlæg: 3787
|
Sendt: 10 Januar 2010 kl. 11:08 | IP-adresse registreret
|
|
|
Typisk anvendes fuldtoner i store højtydende højttalere som fx. Snell, B&W, Revel og Sonus Faber for ikke at miste detaljer.
Små konfirmationsanlæg har derimod oftere separate bassser, mellemtoner og diskanter.
|
Til top |
|
|
Hovedskou Forum Bruger
Bruger siden: 15 Juni 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 190
|
Sendt: 10 Januar 2010 kl. 11:19 | IP-adresse registreret
|
|
|
Det er skam også det jeg gerne vil opnå..
Hvis jeg skal til at bruge tid og penge på noget, har jeg også i sinde at fuldføre projektet.
Ellers kan jeg jo ligeså godt gå ned i den nærmeste forretning og købe en færdig lavet højtaler.
|
Til top |
|
|
jan_stevns Forum Bruger
Bruger siden: 16 December 2005 Lokalitet: Vestsjælland
Status: Offline Indlæg: 3852
|
Sendt: 10 Januar 2010 kl. 11:19 | IP-adresse registreret
|
|
|
Hovedskou skrev:
......

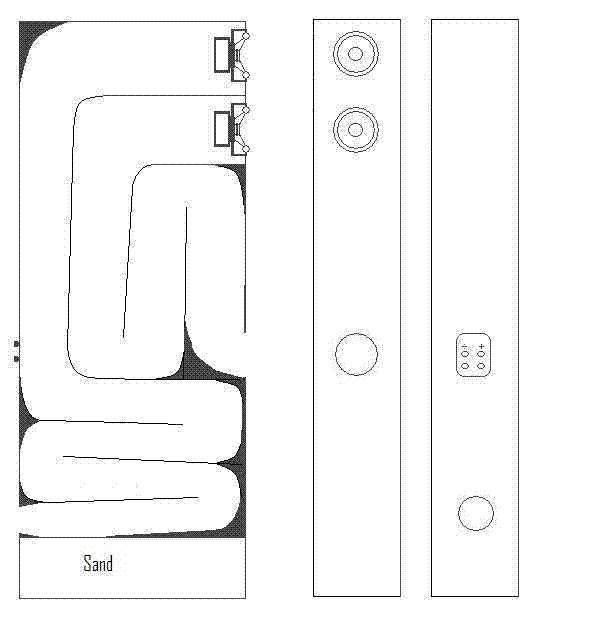

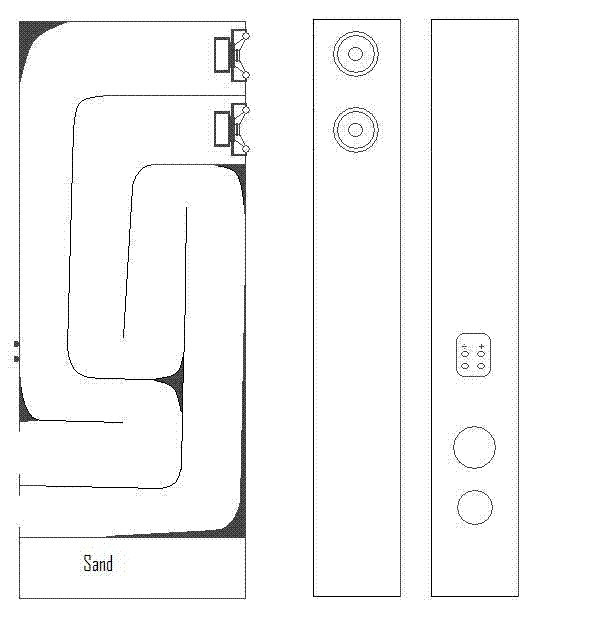

Har lavet 2 skitser over højtalerne, men har ingen erfaring med selvbyg, så ved ærlig talt ikke om jeg er helt ude i skoven..
Tager gerne imod råd og vink. |
|
|
Har du kigget lidt rundt på http://t-linespeakers.org/
et kig på data på de nævnte enheder tyder ikke på du kan hive alverdens bas ud af dem __________________ -Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg
|
Til top |
|
|
Hovedskou Forum Bruger
Bruger siden: 15 Juni 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 190
|
Sendt: 10 Januar 2010 kl. 11:23 | IP-adresse registreret
|
|
|
mollecon skrev:
Du har været kreativ! Du behøver dog ikke lave to seperate linier, blot fordi du bruger to enheder - i bassen, som linien skal arbejde med, fungerer de to enheder som én. Husk, at det er liniens længde, der er afgørende for, hvor dybt den går i bassen - sammen med enhederne, selvfølgeligt. Liniens tværsnitsareal skal helst være ca. dobbelt så stort som enhedernes i begyndelsen af linien, faldende til ca. det samme areal, eller lidt mindre, ved porten.
Nogen særlig grund til, at du vil bruge transmissionline?
|
|
|
Hvis jeg nu ønsker at lave en højtaler med denne enhed: http://www.tb-speaker.com/detail/1230_04/w8-1772.htm Hvordan udregner jeg så hvordan de forskellige linjer og det samlede kabinet mål skal være?
|
Til top |
|
|
Hovedskou Forum Bruger
Bruger siden: 15 Juni 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 190
|
Sendt: 10 Januar 2010 kl. 11:29 | IP-adresse registreret
|
|
|
jan_stevns skrev:
Hovedskou skrev:
......
Har lavet 2 skitser over højtalerne, men har ingen erfaring med selvbyg, så ved ærlig talt ikke om jeg er helt ude i skoven..
Tager gerne imod råd og vink. |
|
|
Har du kigget lidt rundt på http://t-linespeakers.org/
et kig på data på de nævnte enheder tyder ikke på du kan hive alverdens bas ud af dem |
|
|
Nej det har jeg godt nok ikke, men det kunne da være jeg skulle snuse lidt omkring derinde... og se om jeg kan blive klogere...
|
Til top |
|
|
PHN2 Forum Bruger
Bruger siden: 02 April 2003 Lokalitet: Midtjylland
Status: Offline Indlæg: 1374
|
Sendt: 10 Januar 2010 kl. 11:42 | IP-adresse registreret
|
|
|
Kigger lige med, har kigget på ****87 udgaven fra peerless til det samme...
mvh. Per.
|
Til top |
|
|
Hovedskou Forum Bruger
Bruger siden: 15 Juni 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 190
|
Sendt: 10 Januar 2010 kl. 12:48 | IP-adresse registreret
|
|
|
mollecon skrev:
Du har været kreativ! Du behøver dog ikke lave to seperate linier, blot fordi du bruger to enheder - i bassen, som linien skal arbejde med, fungerer de to enheder som én. Husk, at det er liniens længde, der er afgørende for, hvor dybt den går i bassen - sammen med enhederne, selvfølgeligt. Liniens tværsnitsareal skal helst være ca. dobbelt så stort som enhedernes i begyndelsen af linien, faldende til ca. det samme areal, eller lidt mindre, ved porten.
Nogen særlig grund til, at du vil bruge transmissionline?
|
|
|
Kunne dette være en bedre løsning?
Enhed: http://www.tb-speaker.com/detail/1230_04/w8-1772.htm 8" (22,3 cm) fuldtone enhed med Neodym magnetsystem Har kigget lidt på denne basport, er den passende? http://frequence-shop.dk/produkter/9-basporte/262-port-oe-70 0-konisk/
|
Til top |
|
|
jan_stevns Forum Bruger
Bruger siden: 16 December 2005 Lokalitet: Vestsjælland
Status: Offline Indlæg: 3852
|
Sendt: 10 Januar 2010 kl. 13:13 | IP-adresse registreret
|
|
|
Hovedskou skrev:
Kunne dette være en bedre løsning? Enhed: http://www.tb-speaker.com/detail/1230_04/w8-1772.htm
8" (22,3 cm) fuldtone enhed med Neodym magnetsystem
Har kigget lidt på denne basport, er den passende? http://frequence-shop.dk/produkter/9-basporte/262-port-oe-70 0-konisk/
|
|
|
Jeg har lidt svært ved at se hvad du skal bruge den til i en TL højttaler. __________________ -Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg
|
Til top |
|
|
Hovedskou Forum Bruger
Bruger siden: 15 Juni 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 190
|
Sendt: 10 Januar 2010 kl. 18:27 | IP-adresse registreret
|
|
|
jan_stevns skrev:
Hovedskou skrev:
Kunne dette være en bedre løsning? Enhed: http://www.tb-speaker.com/detail/1230_04/w8-1772.htm
8" (22,3 cm) fuldtone enhed med Neodym magnetsystem
Har kigget lidt på denne basport, er den passende? http://frequence-shop.dk/produkter/9-basporte/262-port-oe-70 0-konisk/
|
|
|
Jeg har lidt svært ved at se hvad du skal bruge den til i en TL højttaler. |
|
|
Hvorfor det? Er der nogle "regler" for hvad type enhed man skal bruge til dette formål?
|
Til top |
|
|
jan_stevns Forum Bruger
Bruger siden: 16 December 2005 Lokalitet: Vestsjælland
Status: Offline Indlæg: 3852
|
Sendt: 10 Januar 2010 kl. 19:33 | IP-adresse registreret
|
|
|
Hovedskou skrev:
Hvorfor det? Er der nogle "regler" for hvad type enhed man skal bruge til dette formål?
|
|
|
Jeg har aldrig set en port til et bas-refleks kabinet anvendt i en TL højttaler
Sådan en port er normalt afstemt mht diameter og længde i forhold til det anvendte kabinet.
derfor mit (nok lidt for kortfattede) svar __________________ -Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg
|
Til top |
|
|
Hovedskou Forum Bruger
Bruger siden: 15 Juni 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 190
|
Sendt: 10 Januar 2010 kl. 19:40 | IP-adresse registreret
|
|
|
jan_stevns skrev:
Hovedskou skrev:
Hvorfor det? Er der nogle "regler" for hvad type enhed man skal bruge til dette formål?
|
|
|
Jeg har aldrig set en port til et bas-refleks kabinet anvendt i en TL højttaler
Sådan en port er normalt afstemt mht diameter og længde i forhold til det anvendte kabinet.
derfor mit (nok lidt for kortfattede) svar |
|
|

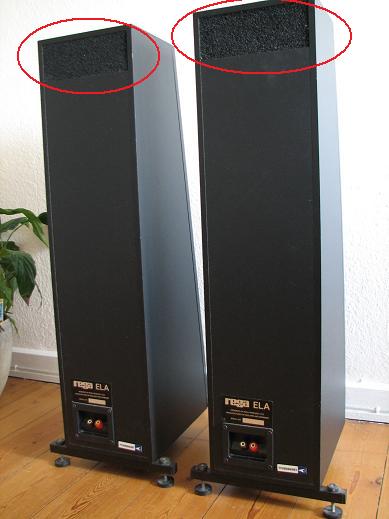

Nåh, troede du mente selve højtaler enheden. Var også lidt betænksom omkring bas porten, som du skriver har du heller ikke set det før.. Det er måske bedst med et "hul" i kabinettet i stil med det der er brugt på Rega Ela Mk1.
|
Til top |
|
|
jan_stevns Forum Bruger
Bruger siden: 16 December 2005 Lokalitet: Vestsjælland
Status: Offline Indlæg: 3852
|
Sendt: 10 Januar 2010 kl. 20:01 | IP-adresse registreret
|
|
|
Hovedskou skrev:
Kunne dette være en bedre løsning? Enhed: http://www.tb-speaker.com/detail/1230_04/w8-1772.htm
8" (22,3 cm) fuldtone enhed med Neodym magnetsystem
|
|
|
Jeg tror det er nemmere at danse med en 8" enhed, end de små tidligere nævnet - og denne går da også dybere, selv om jeg foretrak nogle der har en Fs nede i tyverne. En TL falder oftest meget voldsomt i outout under enhedens egenressonans, og dybest set er hovedformålet med at ville bygge en TL netop at kunne opnå en uhyggelig dyb og velkontrolleret bas.
Hvad jeg har fundet svært, og krævet mange eksperimenter, er at ramme forholdet 1/3 volume til bagkammeret, og 2/3 til selve linien - sammenholdt med at man gerne vil "se" linien starte med 2 x membran areal og ende med at munde ud i et areal der ligger meget tæt på.
nedenstående er vist mit sidste tidsspilde udi den genre - de kører med et par auto 6"x 9" enheder, der ikke kostede mange pebbernødder. Linien er foldet 4 gange ned gennem kabinettet, det lød bedre, men målte dårligere end 2 lodrette foldninger - bassen var knastør, og siden porten er i gulvhøjde var placeringen ikke voldsomt kritisk.
starter man på den sport, skal man nok enten være minded på en masse eksperimenteren, eller finde noget at abe efter - Jeg kunne godt være fristet til at bygge et sæt Ariel - de spiller fantastisk , men er også noget tidskrævende. (Nøjes fint med mine TLS80'ere indtil da)
__________________ -Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg
|
Til top |
|
|
Cesse Forum Bruger
Bruger siden: 25 Juni 2008 Lokalitet: Stor-København
Status: Offline Indlæg: 324
|
Sendt: 10 Januar 2010 kl. 23:02 | IP-adresse registreret
|
|
|
Ser ud til at kunne blive et spænende projekt!
__________________ Hilsen Cesse ;)
Nakamichi og DIY
|
Til top |
|
|
mollecon Forum Bruger
Bruger siden: 05 December 2003 Lokalitet: Odense
Status: Offline Indlæg: 4790
|
Sendt: 11 Januar 2010 kl. 00:35 | IP-adresse registreret
|
|
|
Huh? Hovedskou, den 8" enhed egner sig absolut ikke til en almindelig TL, eventuelle andre kvaliteter ufortalt. Den egner sig til bagladede horn, og det er en helt anden sag. Jazzman, are you joking?
Hovedskou, der er STOR forskel på enheder - nogle egner sig til visse typer bokse, andre til andre. Fuldtone/bredbåndsenheder har både styrker og svagheder... Det er ikke så enkelt.
|
Til top |
|
|
Hovedskou Forum Bruger
Bruger siden: 15 Juni 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 190
|
Sendt: 12 Januar 2010 kl. 17:23 | IP-adresse registreret
|
|
|
mollecon skrev:
Huh? Hovedskou, den 8" enhed egner sig absolut ikke til en almindelig TL, eventuelle andre kvaliteter ufortalt. Den egner sig til bagladede horn, og det er en helt anden sag. Jazzman, are you joking?
Hovedskou, der er STOR forskel på enheder - nogle egner sig til visse typer bokse, andre til andre. Fuldtone/bredbåndsenheder har både styrker og svagheder... Det er ikke så enkelt.
|
|
|
Hvad skal man så lede efter, når man skal bruge enheder til TL højtalere?
|
Til top |
|
|
jazzman Udelukket fra forum
Sven tager en pause!
Bruger siden: 07 Januar 2005 Lokalitet: Midtjylland
Status: Offline Indlæg: 3787
|
Sendt: 12 Januar 2010 kl. 17:44 | IP-adresse registreret
|
|
|
enheder med højt Qt og lav fs. Har du læst Arne Rodahls artikler om højttalerselvbyg her på H4A?
|
Til top |
|
|
Nilau Forum Bruger
Bruger siden: 26 December 2003 Lokalitet: København
Status: Offline Indlæg: 3691
|
Sendt: 12 Januar 2010 kl. 21:12 | IP-adresse registreret
|
|
|
Jeg har aldrig lavet selvbyg før.
Jeg har en loddekolbe, loddetin og en skuffe med nogle forskellige modstande, kondensatorer og transistorer (som jeg har fjernet fra gamle kasserede computere). Hvilken forstærker kan jeg bygge, og hvor mange watt skal jeg bruge til fire Dantax?
;-)
Mvh. Niels
|
Til top |
|
|
