Jeps, med inspiration af den gode holger4, og hans 600 siders indlæg ( jowjow, det skal det nok komme op på ;) vil jeg prøve i den anden grøft. Jeg har lavet en baffel nu som start, som jeg synes har en god facon ( det gør jo ikke noget de har lidt WAF faktor også ) enhederne snupper jeg fra frequenze HD12 og bliver nok monteret med helt nyt filter osv... nok om det senere, lige nu kunne det være lækkert med en kommentar på den baffel jeg har lavet, godt og skidt, alt hjælper på vej til go' lyd. Med alle de fede indlæg jeg har set herinde, hjælp / krig / forsoning osv. er det altid spændende at følge forummet, så nu jeg selv skal igang, føler jeg mig sgu forpligtiget til at komme ud af busken, og sende lidt den anden vej.

 På bestyrelsens vegne, Jan



PS. baflen bliver smallere end på billedet ( ca. 5-6 cm.)

Hvordan bliver kabinettet bagved bafflen (form/vol)?

Hvordan placerer du enhederne (tmm / mtm)?

Bliver det 2 eller 2½-vejs?

Når vi snakker WAF:
Hvis du laver mtm, så overvej synes jeg du skulle overveje en baffel form mere ala SA Ranger / Jamo R909, hvor den er smal i bunden og bred i toppen. Jeg synes den kommer til at se lidt mærkelig, når den bliver smal i toppen.
Hvis du har valgt denne form pga. tmm placering af enhederne (smal baffel til diskant), så forsæt glædeligt.

Overvej eventuelt gennemsigtig tape eller almindeligt malertape til samling af kabinettet - det står pænere til mdf en gaffa.

Ser spændende ud.
Skal den skråne lidt bagud? . og hvis ja - har du så tænkt på tidsdomænet for de 2 ens enheder, hvis de sidder langt fra hinanden på baflen?

Ellers spændende med nye ideer og designs.
Er det den ceter-HTér der står bagved på billedet du vil redesigne?

Mvh. Offcourse


__________________
If it´s lame - i´m not to blame

Hehe, jeg skal overveje at bruge pænere tape * giggle* pappet er brugt som skabelon, da det ikke sådan lige er at svinge saven på samme måde i begge sider :) HUSK; dette er en meget rå begyndelse, det skal ikke laves over 1 weekend, men nydes så længe som muligt ! ( eller til jeg er tilfreds ;)





Dette er den højttaler der skal levere enheder til den, altså en front højttaler. Der bliver bygget nyt delefilter til den, så det hele stemmer, og ja.... jeg regner med fronten skal tilte ganske let bagover, hvor imod bagsiden shal være lige. Hvordan enhederne skal afstemmes, er jeg ikke helt sikker på, men det må vi se om filter kan klare. enhederne kommer til at sidde som i original højtalerne, forresten....



PS. de der SA ranger ser sgu ikke tosset ud, de er gået min næse forbi, tak for inspirationen ! måske skulle jeg overveje at suge mavsen lidt ind, istedet for at de buler lidt udaf, hehe...tror også der er større succes hos tøserne så

Hvad forventer du at få ud af resultatet? særlige krav? eller har den gamle bare svagheder som du vil udbedre?

synes der er lidt papkasse over de kabinetter jeg har, og så har jeg en stak fleksible MDF plader der skal bruges....mest nok lidt efterår's / vinter fornøjelse. Jeg skal vist prøve at lave noget der læner sig lidt op at SA ranger, de ser sgi da fede ud. Det skal der vist soves lidt på ;)

Der er mange muligheder... diapolito-speakers re-incarnated..

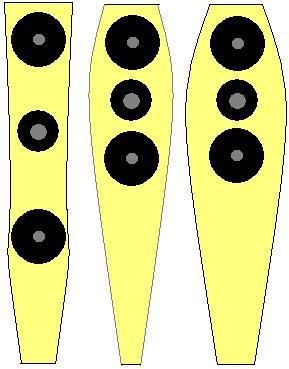

Blot for med paint at illustrerede forskellige udtryk en baffel kan give..
jeg kan vist bedst lide de 2 første....

Mvh. offcourse


__________________
If it´s lame - i´m not to blame

najs design.





Takker for de mange gode bud, og kramme, jeg har faktisk haft den der på tegnebrættet også  men gik bort fra den igen ( og dette lyder nok som om jeg er under tøflen ) hvilket jeg vil benægte så kraftigt jeg tør for konen...ehem... pga hun ikke synes om den model. men måske 1 / 2 som off har lavet var en idé... neeper har altså lavet en fed højttaler, uanset hvad folk siger :)  hvordan med afstanden mellem enheder i model 1, det er jo ikke rigtig det samme som i den originale højttaler ?



nå ja, SA ranger ser ud til at være helt firkantet, og så er det bare baffelen der er lavet buet... måske kunne jeg være doven og bare lave en baffel og så klasle den på den oprindelige højtaler

hifilur skrev: Takker for de mange gode bud, og kramme, jeg har faktisk haft den der på tegnebrættet også  men gik bort fra den igen ( og dette lyder nok som om jeg er under tøflen ) hvilket jeg vil benægte så kraftigt jeg tør for konen...ehem... pga hun ikke synes om den model. men måske 1 / 2 som off har lavet var en idé... neeper har altså lavet en fed højttaler, uanset hvad folk siger :)  hvordan med afstanden mellem enheder i model 1, det er jo ikke rigtig det samme som i den originale højttaler ?

Kan godt fornemme at det er det slanke/smalle du er ude efter, hvilket heller ikke er dumt.  Og når WAF er medafgørende, så er det nok det du skal gå efter.

Skal du gøre det "rigtigt tarveligt"..
så gør som SA... lav en ny baffel.. smæk den udenpå.. og vupti.. ranger-style.
Og så lidt finer / ny lakering hvis den ikke skal være sort.. og viola:



(Jeg tror nemlig også bare kassen er 13 cm. hele vejen op, og det kun er baflen der buer så fint så  fint...)

Du kunne jo starte med at prøve det af - det kan ikke koste så meget jo!
Blot 2 stk. MDF på 25 mm. eller noget!

Mvh. Offcourse


__________________
If it´s lame - i´m not to blame

Så vidt jeg kan se, er fronten med lige sider, det giver bare et indtryk af at de buer, da kassen bagved overlappes svagt, så hvis det er lige sider skåret der bare er en 3-5 cm. smallere i bunden er det jo lige til !:) måske lave kassen hvid, fronten sort, smide lidt afstivninger ind i "papkassen" sand i foden og så spiller vi igen.......hmmm.. måske jeg skulle opgradere de diskanter der sidder i, eller.....nå, det må komme senere   XT25TG diskant, og HDS Exclusive 6⁄" P830883 x2 sidder der nu.

Netop - baflen sidder udenpå det regulære firkantede kabinet - som en slags "flydende" baffel.. det er der flere der bruger for at afkoble lyden fra siderne på kabinettet bagud.
Så den idé er sikkert slet ikke så ringe enda

Mvh. Offcourse


__________________
If it´s lame - i´m not to blame

"flydende" siger du...hmmm... er det så meningen at den skal ophænges specielt ? jeg havde tænkt lidt på at bare skære et firkantet hul i den eksisterende plade og så lime/skrue den nye baffel udenpå, måske med en ekstra kant på kabinettet, så baflen kommer væk fra kabinettet...agtigt.. den ekstra volumen vil så blive brugt på at proppe eksta afstivning i kabinettet. genbrug FTW !:)





PS. FTW = for the win, for dem der ikke gamer, hehe.

spids i begge ender





spids i toppen

Flad i begge ender





PS. gaffa tapen er lidt overkill måske, det er bare for at gøre det lidt lækkert

2x spids eller 2 x flad... midt imellem spiller ikke.

Hvad med "buet" begge ender?.. så der er noget at klippe efter

Mvh. og god klipning
Offcourse
