Billeder af min hjemmebiograf
 HIFI4ALL Forum : Billeder af min hjemmebiograf
Emne Emne: Peter Pan’s digitale hjemmebio Indryk indlægOpret nyt emne
Side af 60
Forfatter
Besked << Forrige emne | Næste emne >>
Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 13 August 2006 kl. 17:07 | IP-adresse registreret Citér Peter Pan

På en lokal messe bestilte jeg mit nye tv. Jeg har ønsket mig et BeoVision 7-40"

Mk II, siden det kom på markedet. På messen var der 20% messe tilbud :



Tilbage til mit Surround anlæg, nu skal det handle om de kabler jeg bruger lige nu på mit setup.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 13 August 2006 kl. 21:22 | IP-adresse registreret Citér Peter Pan

Da jeg startede med min opdatering af mit Hi-Fi, skulle det også gælde kabler.
Mit valg blev Supra's EFF-I kabel. Det er let at arbejde med, isoleringen smælter
ikke så let som på visse andre kabler.

Kvalitet : Ja som Supra selv skriver "mest for pengene".

Kabelet går fra BeoVision 7-40's PowerLink front udgang,



til mit stereo ICEpower trin, der nårmalt er skjult bag en dækplade.


Her et billede, hvor de 2 trin er trukket ud af stålkassen.




Her købte jeg ICEpower modulerne.

Produkcenten er Jjaz   http://www.6moons.com/audioreviews/jjaz/jjaz.html

---------------------------------------------

5 pol DIN stik fra B&O's Powerlink stikdåse et til XLR HAN til Phono HUN Adapter
som tilsluttes XLR indgangs dåserne på ICEpower forstærkeren.





Her min gør-det-selv loddet 5 polet DIN til RCA adapter. Kabel er Supra EFF-I.



Supras hjemmeside. http://www.jenving.se/



_________________________

Dette står under mine indlæg, og dette kan du finde ved at aktivere et link.

Aktiverer du  DIN kabler. ser du en tråd med mine tegninger af adapter du
selv kan lodde, det er mest til/fra b&o's produkter, men derinde på side 1
er også et link der føre til mange ande tegninger.
_________________________________________________________

B&O + meget mere. er mit hjerte barn. Der forsøger jeg at komme med nyheder
om dit og dat, og beskrive/ hjælpe folk med ideer til hvordan alt andet HiFi kan
tilsluttes b&o produkter. Tråden er vist over 50.000 gange og der er lige nu 32
sider, så der er læsestof til lang tid for interesserede.
___________________________________________________________


__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 14 August 2006 kl. 10:10 | IP-adresse registreret Citér Peter Pan

Jeg undgå BLOB i mine højttaler med et lille højttaler relæ.

På billede 2 i det forrige indlæg kan du se et lille relæ ved mit ICEpower trin.
Her et nær billede.

"Hurtig" har lavet dette relæ til mig.



Det lille dobbelt relæ der tænder og slukker højtaler signalerne styret af
Pin 4 plus og pin 2 minus i DIN-stikket.
Sådan et par relæer er også indbygger i B&O's aktive højtalere.

Man kan skrive på denne e-mail adr. DIYDAC@gmail.com til "Hurtig"



________________________________________________


Læs også: Blobs i passive højttaler. Hjælp til relæ.



Relæ i lydudgangen, så der ikke kommer "blob" i højttaleren.



Finder 66.82 DPDT 12V DC FLAN 30A PWR RELAY RC

____________________________________________

Knald i højttalerne.

Et gammelt trick som altid virker, men som kan være besværligt at implementere,
er en kondensator og en modstand  (i serie), over kontakten som 'knalder'.
En polyesterkondensator på 100nF/400V og en modstand på 100 Ohm, er passende.
Hvis det er ved afbrydelsen braget kommer, skal de to komponenter monteres på
forstærkersiden af kontakten (Mellem fase og nul). Budgettet vælter heller ikke ved at
afkoble begge sider af kontakterne.

Tricket med RC-leddet over kontakterne, vil fungere i alle sammenhænge, og jo tættere
på kontaktpunkterne desto bedre. Alternativet er at styre kontakten, så den bryder ved
nulgennemgang, men det er mere besværligt end en modstand og en kondensator.

Det er transformeren som er den 'skyldige', for er den 'ladet op' når netspændingen på
primæren forsvinder, forsøger den at opretholde energiniveauet - og det ender galt.

Det er samme princip som udnyttes i bilers tændspoler. Her mættes kernen med 12V,
og når platinerne bryder, kan energien kun slippe væk gennem sekundærspolens 2000x
så mange vilkinger og tændrørene.

Af alterego

Du behøver ikke starte med at lodde i din forstærker. Jeg ville prøve at starte med at
lave et strømkabel med en afbryder på (sådan en ligesom til sengelamper evt.) og se,
om du kan genskabe problemet, og derefter se om en RC serieforbindelse over
ledningerne efter afbryderen løser problemet. Altså strømkablet skal sættes imellem
stikkontakten og forstærkeren, og forstærkeren skal hele tiden være "tændt". Du starter
med strømkablet og afbryderen uden RC led. Når du så slukker på strømkablet, skulle
du få samme knald i højttalerne. Herefter monterer du RC-leddet og ser, om knaldet
forsvinder, når du slukker. Det er jo rart at vide, om løsningen virker for dig, inden du
går igang med at modificere forstærkeren.

Af Kim.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 15 August 2006 kl. 08:51 | IP-adresse registreret Citér Peter Pan

Det næste kabel jeg lavede, er et Phono til 5 pol DIN adapter kabel.

Kablet jeg har lodder. På Supra's Dual kabel viser teksten lyd retningen.

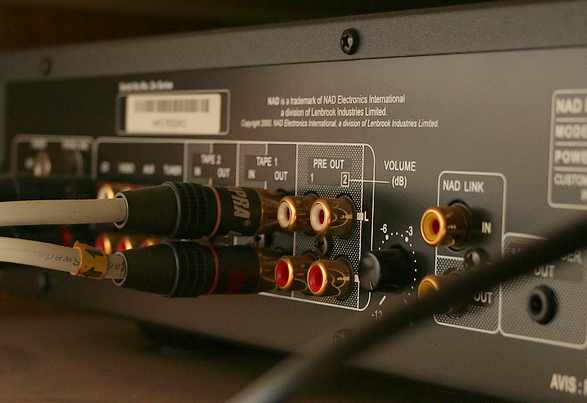

Supra Dual kablet sender lydsignal fra min Nad 162C forforstærker
via Tape 1 Out,= (medhør på alle tilslutninger) til -



til AUX indgangen på Beocenter 9300.



Ovenstående kabler er tilsluttet nr 1) fra venstre til Nad.
Nr.2) 7 polet DIN datalink, og nr.3) PowerLink Mk III til
BeoLink® Converter - Type 1161(466).



Fra ML stikdåsen  føres et MasterLink kabel til BeoVision 7-40 ML stikdåse.




Beskrivelse:
Bang & Olufsen BeoLink Converter, Type 1611. Fremstillet: 1999
Til brug mellem MasterLink og Master Control Link audio-systemer.
Converter 'oversætter' mellem de ældre og nyere B&O produkter.
En BeoLink Convert giver en nem integration mellem Feks.
Beocenter 2300, Beosystem 5500/6500/7000, Beocenter 9300/9500.
med MCL = 7 polet Datalink og BeoVisions TV fra og med Avant TV.

------------------------------------------------------------ ---------------------------



Se oversigts tegning og option indstilling på side 12.


__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 16 August 2006 kl. 08:26 | IP-adresse registreret Citér Peter Pan

Her er liste over købte kabler, og hvor jeg bruger dem.


Scart kabel - Pro Class by Hama. Tilslutet mellem BeoVision 40-7.
og Sagem 81 HD

__________________________________________________

Her ses også DVI-D han <--HDMI hun Adapter - Blue Tinum.

Og i forlængelse ses HDMI kabel - Pro Class by Hama, med støj hætte
mellem BeoVision 40-7 og Sagem 81 HD.

____________________________________________________

S/pdif kabel - Tech+link. Til digital lydoverførsel mellem Sagem 81 HD
og BeoVision 40-7.

____________________________________________________________ ________

Her Sagem 81 HD med ovenstående kabler tilsluttet.Til højre ses antenne kablet tilsluttet.

Selector HD 81 til BeoVision 7-40" Mk II TV.

____________________________________________________________



Øverst venstre: Av-Connection's PowerLink stik til de aktive baghøjttaler.

Øverst til højre: Ses det 5 Pol DIN til Front lydsignal til IP205KW Stainless
2x500 watt stereo ICEpower trinet. Dette kabel beskrives senere.

I midten: Hjemmelavet 5 pol DIN --> phono kabel til min aktive SUB.

Nederst til venstre: Hjemmelavet 5 pol DIN adapter til baghøjttaler relæ (ikke i brug)

Nederst til højre: Ses b&o's PowerLink stik/ kabel til et "Hurtigt" tænd/sluk relæ,
som forhindre knald i fronthøjttaler når jeg tager frontsignalet fra ICEpower trinet.

____________________________________________________________ __________

Mellem BeoVision 40-7 og BeoCenter 9300, har jeg et MasterLink kabel som overføre
lyd og fjernbetjenings signaler fra Beo4. Et Marster Link kabel fra B&O er et Balanceret
liniesignalkabel med en datahastighed på 19.200 Bit / Sek.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 16 August 2006 kl. 09:47 | IP-adresse registreret Citér Peter Pan

Sagem 81 HD indgår i mit setup, så derfor er jeg meget interesseret i udviklingen.
Hvis det også har din interesse, kan du se den seneste udvikling på godt og undt her.





Det er op til kabeldistributør YouSee at vedligeholde
og distribuere kabel-tv til min bolig via dette kabel.



Når signalet når frem til mig, behandles det i tv-converter box, populært kendt som en set-top-boks.
En set-top box er en elektronisk tunning anordning, der konverterer de tilgængelige kanaler fra min
kabel-tv-udbyder. YouSee sender stadig til analogt RF-signal på en del kanal, som kan modtages
fra antenne stikket, uden om YouSee's digitale-HD-kabel-tv-box.


__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 17 August 2006 kl. 12:01 | IP-adresse registreret Citér Peter Pan

PC tilslutning.


Under mit skrivebord har jeg min PC, som indeholder en mængde af den musik jeg godt kan lide.
Jeg har valgt at gemme musikken i wav filer, for den bedste kvalitet, også selv om det fylder.
Ekstra harddiske er så billige i dag, og kvaliteten (dynamikken) så meget bedre.

Her en tegning der viser hvordan jeg fordeler liniesignalerne fra min lydkort til to aktive højttaler.
Tilslutningen til BeoLab 4000 sker med phono stik, og på mit tastatur reguleres volume.
___________________________________________________


___________________________________________

Mellem Pc'ens Lydkort og BeoVision 7-40 Mk II, løber endnu
et analog lyd kabel på ca. 17 m. som er godt skærmet.
Her ses tilslutningen på mit TV.

_________________________________________

På min bærebar Toshiba Sat P20 computer har jeg Windows Media Center,
med desktop Live Space. En super god PC til afspillning af DVD i 16 x 9 og
musik som jeg gemmer i Wave filer.






__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 18 August 2006 kl. 14:56 | IP-adresse registreret Citér Peter Pan

Hvis lyden fra computeren skal sendes ud i et link system, som er baseret på det ældre 7 pol DIN. MCL =
(master control link) er du nødt til at vælge denne løsning for at få lyden ud i linkrummet.



I et setup med et Beovision TV, hvor du vil tilslutte lyd fra din computer, og mangler en ledigt scart bøsning,
kan dette give en god og støjfri lyd overførsel, og når du har registreret scart indgangen på dit BeoVision TV
vælger du bare indgangen på Beo 4, og kan så styre lyden.


__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 18 August 2006 kl. 19:14 | IP-adresse registreret Citér Peter Pan

Gruppen bag HDMI kablet har udsendt en ny specifikation.



Da jeg besluttede mig for at købe BeoVision 7-40 må jeg indrømme at jeg tog forgivet at der var HDMI indgang, så jeg blev lidt skuffet da det gik op for mig at, det er der ikke, der er DVI-I = analog & digitalt billede indgang.

Alt dette har jeg ikke gået så meget op i før, fordi mit tidligere Avant TV havde analog Dolby surround 5.0 dekoder. Som jeg ofte har bedyret har jeg også været meget tilfreds med den lyd der kom ud af det, jeg havde jo lavet 5.0 om til 5.1, ved at tilslutte min aktive SUB via en PowerLink Y adapter.

Det var først med den ny Dolby Digital 5.1 surround dekoder, og indkøb af Sagem 81 HD Selector, der kom skred i interessen for den digitale del af Hifi lyd og billeder i high definition. Som tidligere beskrevet blev der købt S/pdif coax kabel, en HDMI han--> DVI-D hun adapter, og endeligt et HDMI han <--> HDMI han kabel. Jeg var nødt til at købe de to længder i 5 m. for at det kan nå, og prisen alene på HDMI kablet blev ca.1000 kr. der for er jeg blevet lidt bekymret, da jeg i min søgen på Internettet, for at blive klogere på de digitale dele, fandt dette link:


Der står at Gruppen bag HDMI kablet har udsendt en ny specifikation for High Definition Multimedia Interfacet, som jeg læser det vil den nye standart HDMI 1.3 godt nok blive bagud kompatibel, men nye mindre stik, står der, til små bærbare enheder da de nuværende stik er for store, betyder det at mit dyre HDMI kabel er spildt, hvis jeg vil have alle de her goder: " Nye tabsfrie lydformater: I tillæg til HDMI’s nuværende understøttelse af ukomprimeret digital lyd (PCM/LPCM) og komprimerede formater (Dolby Digital og DTS), tilbyder HDMI 1.3 support for nye tabsfrie formater som fx Dolby TrueHD and DTS-HD Master Audio." eller skal det forstås som at det nye mindre HDMI stik, bare er et valg af to mulighed ????

Nu forstår jeg bedre at Bang & Olufsen ikke har valgt at benytte sig af HDMI standarten, for den er jo ikke færdig, og vi ved jo ikke endnu hvordan det ender. Det har også vist sig at TDC med Sagem 81 HD Selector har et problemer med at skille AC3 (= Dolby Digital 5.1 surround) lyden i HDMI kablet, det resultere i at lyden hakker. Det resultere i at TDC nu lukker for overførsel af AC3 lyd til HDCP. Jeg oplever ikke dette problem, fordi lyden overføres via S/pdif coax kabel.

Nu er jeg godt tilfreds med min DVI-I indgang, for mine billeder står meget flot, og min 5.1 lyd er også rigtig god. Når så HDMI standarten er på plads, kommer B&O nok med et nyt print til mit TV.




__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

mn1974
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 16 September 2005
Lokalitet: Århus
Status: Offline
Indlæg: 3517
Sendt: 18 August 2006 kl. 22:50 | IP-adresse registreret Citér mn1974

hejsa,
jeg faldt tilfældigt ind i din tråd og har lige siddet og skimmet/ læst den igennem. På trods af, at jeg ikke har B&O finder jeg denne tråd meget fascinerende. Det er vist de færreste tråde herinde der er gået så meget i dybden.
Hele din præsentation af dit udstyr er super detaljeret, meget meget fornemt. Hvis bare jeg havde det skrevne ord i mine fingre på samme måde......

God fornøjelse med det

Venligst


__________________
mvh
Til top Vis mn1974's Profil Søg efter andre indlæg skrevet af mn1974 Besøg mn1974's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 19 August 2006 kl. 10:34 | IP-adresse registreret Citér Peter Pan

 Tusind tak for   mn1974, det varmer.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 20 August 2006 kl. 09:41 | IP-adresse registreret Citér Peter Pan

Kabel skjuler i nylon.

Da jeg købte mit TV fulgte der 2x50 cm. nylon kabel skjuler med.
Det er en god opfindelse, på mit gamle setup brugte jeg en opskåret
sort støvsuger slange, det her er nemmere at have med at gøre.


Et godt råd: Når den længde man skal bruge er afmålt, så tag en lighter og
varm nylonen op, så kanten smelter hele vejen rundt, lige som man lukker
et nylon reb. Når det er gjort risikere man ikke at det hele trevler op.
Ps. pas på fingerne  .


Her kan nylonkabel skjuleren købes.

Aktiver: Produkter/Kabler/Tilbehør.


____________________________________________________________


Mine højttalerkabler er på 2 x 3 meter og 6 mm² kobber
kabel, hvor de enkelte ledere er cilikone behandlet.







Til passive BeoVox Penta benytter jeg 2 x 6mm² højttaler kabel.




Alternativ kan købes her:  AV-Cables.dk 2 x 600 mm2

____________________________________________________

Giver en lille afstand mellem plus og minus bedre lyd



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 21 August 2006 kl. 15:50 | IP-adresse registreret Citér Peter Pan

BeoCord V8000 VHS Video, også en del af mit setup.


I mit BeoVision Avant tv, var indbygget VHS video, så da jeg skiftede TV, købte jeg en brugt BeoCord V8000 videobåndoptager som betjenes via Beo4 fjernbetjeningen.

Jeg kan ikke undvære en video fordi alle vores ferier ligger på S.VHS bånd, og da kvaliteten er tålelig gider jeg ikke overspille til DVD, Dette medie vil jo nok også skifte, og så er det om igen. Når en harddisk uden bevægelige dele en dag når op på ca. 80 Gb. og prisen bliver rimelig så bliver mine bånd overspillet, ikke før.

BeoCord V8000 Specifications :

Dimensions W x H x D / Weight: 38 x 10 x 28 cm / 4.3 kg
Cabinet finish: White, black, silver, red, green, blue / Remote control: Beo4, Beo1
Tuner range: VHF, S, Hyper, UHF
CTV system: According to type: B/G/L/L/I/D/K PAL, SECAM*
TV programmes: 99/ Stereo decoder: According to type: NICAM + A2, NICAM / Improved picture quality: Automatic optimised for own and rental tapes

Recording system: HQ / PAL / Type 4605: PAL, SECAM, ME/ SECAM to PAL transcoded recordings Slow motion: 1/2,1/12 x normal speed
Still picture: Noiseless/ Tape counter: Time left, time used /Track marker: Set and erase/ Timer programming: 8, 1 year
Sound system: Hi-Fi stereo/ Video playing time, E-240: SP 4 hours, LP 8 hours (NTSC: SP, EP, LP)/ Audio playing time, E-240: LP 8 hours
Connections: AV: AV Link 21-pin socket /Camcorder IN: 3 phono sockets/ V-Tape decoder: AV 21-pin socket /RF input socket: 75 ohms/ RF output socket: 75 ohms
Cassette system: VHS/ Quickloading: Yes /Subtitles from Teletext: Yes, in colours /On screen display: Yes
Playback of tapes recorded in: NTSC 3.58 and NTSC 4.43 in Hi-Fi stereo sound/ S-VHS (VHS quality)
Disc sizes: 12 cm - 8 cm /Frequency range: 20Hz - 20KHz/ Playback the and rewind: Approx. 95 sec. E-180/ Search forward/backward: PAL, SECAM: 5 x and 11 x normal speed,
Signal-to-noise-ratio SP mode: Luminance >= 48 dB /Chrominance >= 38 dB (AM) /Chrominance >= 31 dB (PM) /
Sound, compatible Hi-Fi/normal: Stereo Hi-Fi/mono fixed head / Tape heads: 2 LP video, 2 SP video, 2 Hi-Fi sound
Sound frequency range: 20 - 20,000 Hz, 1 3 dB/
Hi-Fi distortion: <= 1% / Signal-to-Noise ratio A-weighted: > 63 dB
Modulator tuning range: 471 - 855 MHz, System I
Power supply: 180 - 240 volts/50 Hz
Power consumption: Typical 22 watts / standby< 2.1 watts

*Type No. 4609: I, PAL, NICAM I /*Type No. 4601: B/G, PAL, NICAM B/G.




__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 22 August 2006 kl. 18:30 | IP-adresse registreret Citér Peter Pan

BeoLab 4000 bruger jeg til.

Det første sæt jeg købte


blev placeret på mit skrivebord som står i et hjørne, og grundet
den specielle facon, kan de let placeres så de ikke fylder så meget.



Sådan var prisen i 2004 da jeg købte dem, og annoncen lyder jo rigtigt godt.


Læs! suveræn lyd. Dengang, og i dag kan det diskuteres. Class AB er en forstærkerteknologi, jeg i tidligere indlæg, gerne
så erstattet med ICEpower forstærker, men så længe BeoLab 4000 ikke skal levere stereo signalerne til front lyden, syntes
jeg de klare sig godt, til det jeg bruger dem til. Her billeder fra Beolab 4000 produktionen.




Det næste sæt blev købt brugt, og dem bruger jeg som bag højttaler.


 OBS Line IN RCA er via DIN stik på Mk2.
                   BeoLab 4000 Mk1. Stik panel.

Og igen på grund af den specielle facon er de vinklet så de spiller ud i rummet, og ikke ned i hovet på os, for vi sidder
lige neden under. Det vil dog være optimalt, hvis de var 1 meter bag sweetspot, men det kan ikke lade sig gøre.

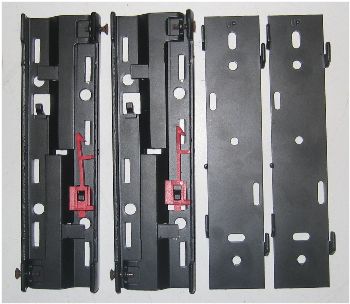

Der medfølger vægebeslag. Når den ene del er skruet i vægen, kan den anden del monteres som man vil, inden for det
område hvor der er køleribber. De kan monteres både vandret og lodret. Når højttalerne så skal på plads, klikkes de
bare ind i det vægemonteret beslag, hvor de så låses af den røde plastik dims som ses på billedet. Ved evt. afmontering
aktiveres den samme dims, gennem et hul med en skruetrækker, ganske smart system.

Jeg vil slutte med en specification over BeoLab 4000.
______________________________________

Market, type & introduction year: EU 6636 1997
Specifications: (from Aug 2005):
Dimensions W x H x D/Weight: 28 x 32 x 13 cm / 6 kg
Cabinet/cloth finish Silver/silver, black/ black, blue/black, dark grey/dark grey, red/black, yellow/yellow
Stopped June 2005: green/green, red/red, blue/blue
Power consumption Typical 10 watts/stand-by 0,5 watts
Mains 6636 EU 230V

Maximum Sound Pressure Level (stereo, pair) 97 dB
Power amplifier modules 2 units, Class AB
 Long-term maximum output power per module* 59 watts
Effective frequency range* 55 - 20,000 Hz
Cabinet principle Bass Reflex
Magnetic shielded Yes
Woofer 11 cm
Tweeter 1.8 cm
Net volume 4 litres
Bass equalizer Adaptive (ABL)

According to IEC 268-3 and 268-5

Connections:
Connections: Power Link 2
Phono (line) 1

Link compatibility:
Link compatibility: BeoLink Active
BeoLink PC Office

Accessories:
Accessories Floor speaker stand 2069 Aluminium
Stand 2064 Black
Base 2037 Black
Front cover 6038 Black, Blue, Green, Grey, Red, Yellow.
------------------------------------------------------------ -----------------

------------------------------------------------------------ -----------------------------------------






____________________________________________________________

PC'en som omdrejningspunkt.    Se BeoLab 4000 version Mk 2 her.


__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 23 August 2006 kl. 17:57 | IP-adresse registreret Citér Peter Pan



B&O samler højttalere med skruetrækker-robot

Højttalerkabinetter samles med højttalere ved hjælp af avanceret specialkonstrueret robot. Hos Bang & Olufsen i Struer har man som led i automatiseringen af produktionsgangene, for år tilbage konstrueret en skruetrækkerrobot til drift. Robotten samler kabinetterne til B&O´s populære mindre højttalere, BeoLab 4000, men er forberedt til at kunne isætte skruer i 3 forskellige højttalertyper.
Robotten er bygget af B&O´s egen metodeafdeling, der hermed har skabt en meget kompakt og uhyre driftsikker enhed, der løser netop B&O´s opgave bedst muligt. Robotten bevæger en skruetrækker efter x og y koordinater, samt op og ned (z). Desuden kan skuetrækkeren skråtstilles i forhold til lodret plan i x-retningen (x2). Disse fire bevægelser drives af JVL´s AMC11B Servocontrollere med tilhørende AC-Servomotorer fra Yaskawa.

Selve skruetrækkerens rotation styres af en JVL AMC Servocontroller AMC12B, der delvist styres i momentmode for at sikre den rette tilspænding af de enkelte skruer. Robotten kan også dreje skruetrækker-enheden 90° ved hjælp af en luftcylinder, så skruetrækkeren kan skråtstilles i yretningen (y2), men er forberedt for endnu en servostyring, så den kan skråtstilles i enhver ønsket retning.
Alle JVL driverne styres af en MCM-Step styring fra firmaet Systec, der forhandles i Danmark af JVL. I den ligger et program, også udviklet af B&O, der fortæller de enkelte styringer hvad de skal foretage sig og hvornår ved hjælp af puls- og retningssignaler. Systecstyringen styres overordnet sammen med robottens øvrige funktioner af en Siemens S7 PLC, tildels via en ASI-bus. Styringen af ilægning af skruerne og fastholdelse af disse m.m. sker med pneumatik.

Skruerne skal skrues ind i 3 forskellige typer materiale, der hver kræver et forskelligt tilspændingsmoment. Derfor styres skruetrækkerens rotation således at de første omdrejninger sker med fuldt moment, hvorefter motoren strømstyres på den sidste del af skruens iskruning. Herved bliver tilspændingsmomentet det rigtige for materialet i hver enkelt position. I de pågældende højttalere er der brug for tre forskellige tilspændingsmomenter, men robotten er
programmeret til at kunne arbejde med op til 16 forskellige momenter.
Højttalersættene ligger fastgjort nøjagtigt (indenfor ½ mm) på en palette, og der sættes ialt 28 skruer i hvert sæt. Den samlede tid, inklusive indføring og udføring af paletten, er 90 sekunder. Maskinen kan godt gøre det en del hurtigere, men B&O har valgt at køre langsommere af hensyn til maskinens levetid og for at være sikre på en meget lav fejlrate.

Hver palette er forsynet med en stregkode, der fortæller robotten hvad type højttaler der er tale om, og som også gør det muligt at den ser efter at paletten ikke allerede har været der. Desuden er der forbindelse mellem robotten og den efterfølgende afprøvningsenhed.  Denne tester højtalersættenes funktion, og får således besked hvis nogle skruer ikke er blevet skruet korrekt i.
Hele konstruktionen er udført så den overholder EMC-direktivet. Dette indbefatter at der er anvendt skærmede kabler overalt, og at alle Sub-D stik er forsynet med indbyggede støjfiltre. Konstruktørerne hos B&O har høstet mange erfaringer ved bygningen af denne skruetrækkerrobot, og har været tilfredse med et godt samarbejde med ingeniørerne hos JVL. JVL var meget glade for at deltage i det spændende projekt, der indtil nu har kørt uden fejl i over et halvt år.


__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 23 August 2006 kl. 19:09 | IP-adresse registreret Citér Peter Pan


Min B&O desktop til Beo-folket's PC skærme.

Jeg havde altid svært ved at holde orden i ikonerne på mit PC skrivebord,
derfor har jeg opfundet en desktop med felter til ikonerne. Beo4 på skrivebords
billedet bruger jag til genvejs ikoner til min musk.

Desktoppen er til skærm størrelse 1024 x 768.


Download denne desktop og få orden på dit pc skrivebord Tryk her.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 24 August 2006 kl. 16:28 | IP-adresse registreret Citér Peter Pan

BeoCenter 9300, en tro følge svend.

BeoCenter 9300 har tjent mig vel siden 1999. Nu er der jo kommet meget andet til siden, så det er radioen og det indbygge link
system jeg bruger dagligt, og så sker det at jeg lige skal høre en gammel melodi på kassette båndoptageren. I sin tid lavede jeg
et katalog over mine bånd, så når jeg i dag lægger båndet med det nummer jeg vil høre i og trykker tal koden ind spoler det selv
frem til nummeret, dejligt nemt når arbejdet med at få skrevet det op er gjort. CD'en kan kun køre cd'er som stramt følger DIN
normen, og det er der ikke mange der gør i dag på grund af kopisikringer, eller hjemme brænd.




Jeg bruger oftest radioen til baggrunds musik, og lyden er stadig tilfredsstillende, den sender lydsignalet via MasterLink til mit TV,
som jo køre det til front højttalerne, og med Beo4 fjernbetjeningen styres det hele.

BeoCenter 9300 er den sidst der er lavet i serien. Hvis du er interesseret i at se hvad forskellen er på de BeoCenter der er lavet,
findes det på dette link. En der skiller sig ud, er BeoCenter 9000 fordi den ikke har PowerLink bøsninger.


Hent manual her:



Flere billeder af BeoCenter 9300







Opdatering Ny tuner Maj 2012. Se   Beocenter 9000 - 8500 - 9500 - 9300.-Tryk her.


__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 25 August 2006 kl. 07:27 | IP-adresse registreret Citér Peter Pan

Selector Sagem 81 HD, mit nyeste indkøb med mange start problemer.







Jeg har leget lidt med et andet design

Sagem 81 HD Selector kunne købes i butikker fra d. 29. maj for 2499 Kr. I første omgang var der kun produceret 5000 stk. Jeg bestilte et stk. og det lykkedes da også at redde en, og den blev med spænding hjem bragt.

Jeg har fra starten delt mit antenne signal mellem HD 81 og mit TV. Jeg skulle se VM i Fodbold på kanelen C more HD kanal 148. Der blev monteret HDMI ---> DVI-D adapter på TV indgangen til billedet, og S/pdif Coax ---> S/pdif Coax til Dolby Digital 5.1 surround lyden. Boksen blev tændt og indstillet.

I første omgang var der billede, men ingen lyd. Der blev slukket og tændt igen, nu var der hverken billede eller lyd, jeg monterede et scart kabel, og nu var der både lyd og billede, men ikke i HD, og Digital lyd. Der blev rodet en del, og jeg fandt ud af jeg kunne få billede via HDMI, hvis jeg tog stikket ud af boksen og satte det i igen. Nu kunne jeg se fodbold med HD billede og analog lyd.

Der gik nogle dage, og vi var nogle der fik tilbudet fra TDC som forsøg,  at kunne opdatere Sagem 81 HD med en beta version 4.0.11. Efter installation af den, er der ikke problemer på min HD 81 med at få HD billede og Digital 5.1 surround lyden.

Vi blev oplyst om at det indtil videre var visse begrænsninger, nemlig :

" Ingen EPG  (kommer senere) / Ingen Tekst-TV dekodning i Selector  (kommer ultimo 2006)  *1)*2) / Ingen udnyttelse af USB porten  (sansynligvis senere) / Ingen udnyttelse af Ethernet porten  (kommer ultimo 2006) / Ingen MHP  (digital tjeneste fra DR/TV2 - men hardwaren er kraftfuld nok). Dertil de nye tiltag og features som der måske knap nok er tænkt på endnu. Men heldigvis er hardwaren på plads, og klar til mange nye udfordringer i de kommende år."
Efter et voldsomt torden vejer, hvor jeg heldigvis ikke havde boksen tilsluttet, gik de fleste Sagem 81 HD bokse ned, og kunne ikke bruges nogle dage. Ført da den oprindelige software version, som jo har en masse fejl, igen blev lagt ind kunne folk igen se TV via boksen.

Jeg havde ingen problemer, og fortsætter med beta version 4.0.11. og har pt. fået mange timers film med flotte billeder, og knald god lyd, senest er de Danske undertæksterne dog udeblevet.

Næste træk fra TDC's side bliver efter hvad de/jeg håber, en mere stabil Selector HD 81 med en update 4.0.14 software, som kommer føret i September måned.

Så må vi se hvordan det går.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 26 August 2006 kl. 09:29 | IP-adresse registreret Citér Peter Pan

BeoVision 7-40" LCD TV.

Jeg har nu beskrevet hvordan mit setup er skruet sammen, og hvad for kabler der er brugt. Men hvorfor blev mit valg lige dette TV. Her det første jeg kunne læste på nettet om mit TV.

www comon dk skrev.
B&O's nyeste LCD - fladskærm til ca. 80.000 kr blev godt modtaget.

Hardware:  Bang & Olufsens har haft stor succes med lanceringen af sit eksklusive fladskærms-tv BeoVision 7 i en 40 tommers udgave.

Lanceringen af high-end fladskærms-tv'et BeoVision 7 i en 40-tommers udgave er gået over al forventning. Den eksklusive fladskærm til en markedspris på omkring 80.000 kroner kom på markedet i starten af november, og kunderne har modtaget det nye produkt med begejstring.

»Lillebroren på 32 tommer er stadig enormt populær, og det gav os grund til at have store forventninger til 40'eren også. Og jeg må sige, at de store forventninger indtil videre er blevet indfriet,« siger informationschef i B&O, Thomas Reil, til ComON.

Siden BeoVision 7 sidste år i december kom i en 32-tommers udgave er den gået som varmt brød, og nu ser det altså ud som om, at storebroren bliver et lige så stort hit. En af forbedringerne i den 40 tommer store BeoVision 7 er et nyt højtalersystem.
For de knapt så B&O inkarnerede.
Prisen inkluderer også en aktive centerhøjttaler BeoLab 7-4 med 2 x 250 watt ICEpower, og en integreret DVD/CD-afspiller, der som en fortryllelse åbner sig midt under skærmener. Denne DVD/CD er ny i forhold til modellen der er lagt i BeoVision 7-32". Det skal også nævne at der er indbygget en god Dolby Pro-Logic digital 5,1 dekoder.

Med tilslutning af yderligt to stk.aktive front + to stk. bag + en sub-højttaler, kan du med Beo4 fjernbetjeningen, styre din lydstyrke + meget meget andet.

LCD-panelet er lavet hos Samsung og B&O har som de eneste fået lov til at modificere panelet med deres billedforbedringsteknologier.

På Bang & Olufsens hjemmeside kan man desuden se film med udviklingen af deres produkter. Klik f.eks. på Mechanics og derefter
Subassembly of BeoVision 7.

  http://www.bang-olufsen.com/web2/factorytour/default.asp?sec %20tion=competences&sub=ft





__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 27 August 2006 kl. 10:31 | IP-adresse registreret Citér Peter Pan

Det næste der var at finde, var denne beskrivelse.

HiFi & surround skrev: B&O's  BeoVision 7-40 tommer LCD med DVD og Surround TV.

BeoVision 7-40 er et komplet surround system, inklusiv 40 tommer LCD i widescreen,
integreret DVD og digitalt surround modul. BeoVision 7-40 mangler kun højttalere for at
være "kampklar" og B&O anbefaler selv BeoLab 7-4 center højttaleren til BeoVision 7-40
sammen med andre B&O højttalere. Centerhøjttaleren BeoLab 7-4 kan integreres med
standeren til BeoVision 7-40 og når den er integreret med standeren tilbyder den en utrolig
præcision og akustisk renhed af vokaler fra film eller TV. Den akustiske linse øverst på
BeoLab 7-4 sikrer en perfekt spredning på 180 grader horisontalt.



BDet bedst mulige billede - og det bedste af alt det andet, Bang & Olufsens evner med VisionClear
sikrer det bedst mulige billede fra LCD skærmen, i alle situationer. VisionClear dækker over en
række teknologier som brugeren af skærmen oplever som en bedre komfort for øjnene og Beo-
Vision 7-40 er B&Os foreløbige højdepunkt med VisionClear teknologien. Når BeoVision 7-40
tændes, justeres det automatisk til omgivelsernes lysniveau og vil gøre dette kontinuerligt så længe
TVet er tændt. Anti reflektions coatingen på høj-kontrast skærmen reducerer i betragtelig grad den
negative effekt af direkte lys på skærmen. Dette betyder et godt billede selv i stærk dagslys.

Som altid med B&O er den sidste touch af finish og fokus på detaljen ikke glemt, og udover det
digitale tæppe der glider fra når man tænder, er der DVD /CD loaderen der lydløst glider frem under
TVet. Men derudover har BeoVision 7-40 som det første B&O tilt funktion så TVet pr fjernbetjening
kan justeres i alle retninger ! Og selvfølgelig stille glider tilbage til udgangspositionen når der slukkes.

Selv displayet er lavet letlæseligt med alle informationer, og er placeret til højre for skærmen for ikke
at bryde designets linjer. Der er et stort program af standere til BeoVision 7-40 således at BeoVision
7-40 kan placeres overalt. BeoVision 7-40 fås udover i naturfarvet aluminium også i 4 andre farver;
sort, mørk grå, rød og blå.



BeoVision 7-40 passer selvfølgeligt perfekt til de øvrige B&O produkter,
også BeoLink, og så er det. -


____________________________________________

Bang & Olufsen har indbygget tyveri sikring i de
fleste A/V produkter, også i BeoVision 7 serien.



NB.

Hvis det bliver nødvendigt at indtaste en ny masterkode fra Bang & Olufsen:
Når du bliver bedt om at indtaste DIN kode er der kun plads til en fircifret kode.
Din modtaget masterkode er på fem cifre. For at få mulighed for at indtaste det
ekstra cifre skal du først holde venstre pile taste nede. Nu kan du indtaste de
fem cifre. Tryk OK. Herefter indtaster du din egen fircifret kode, som skal
gentages. Tryk OK når du har gjort det, og gå ud med tryk på EXIT.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted


<< Forrige Side af 60 Næste >>
  Indryk indlægOpret nyt emne
Printervenlig udgave Printervenlig udgave

Skift forum
Du kan ikke oprette nye emner i dette forum
Du kan ikke besvare indlæg i dette forum
Du kan ikke slette dine indlæg i dette forum
Du kan ikke redigere dine indlæg i dette forum
Du kan ikke oprette afstemninger i dette forum
Du kan ikke stemme i dette forum

Copyright © 2024 HIFI4ALL.DK - Alle rettigheder forbeholdes
