Hej

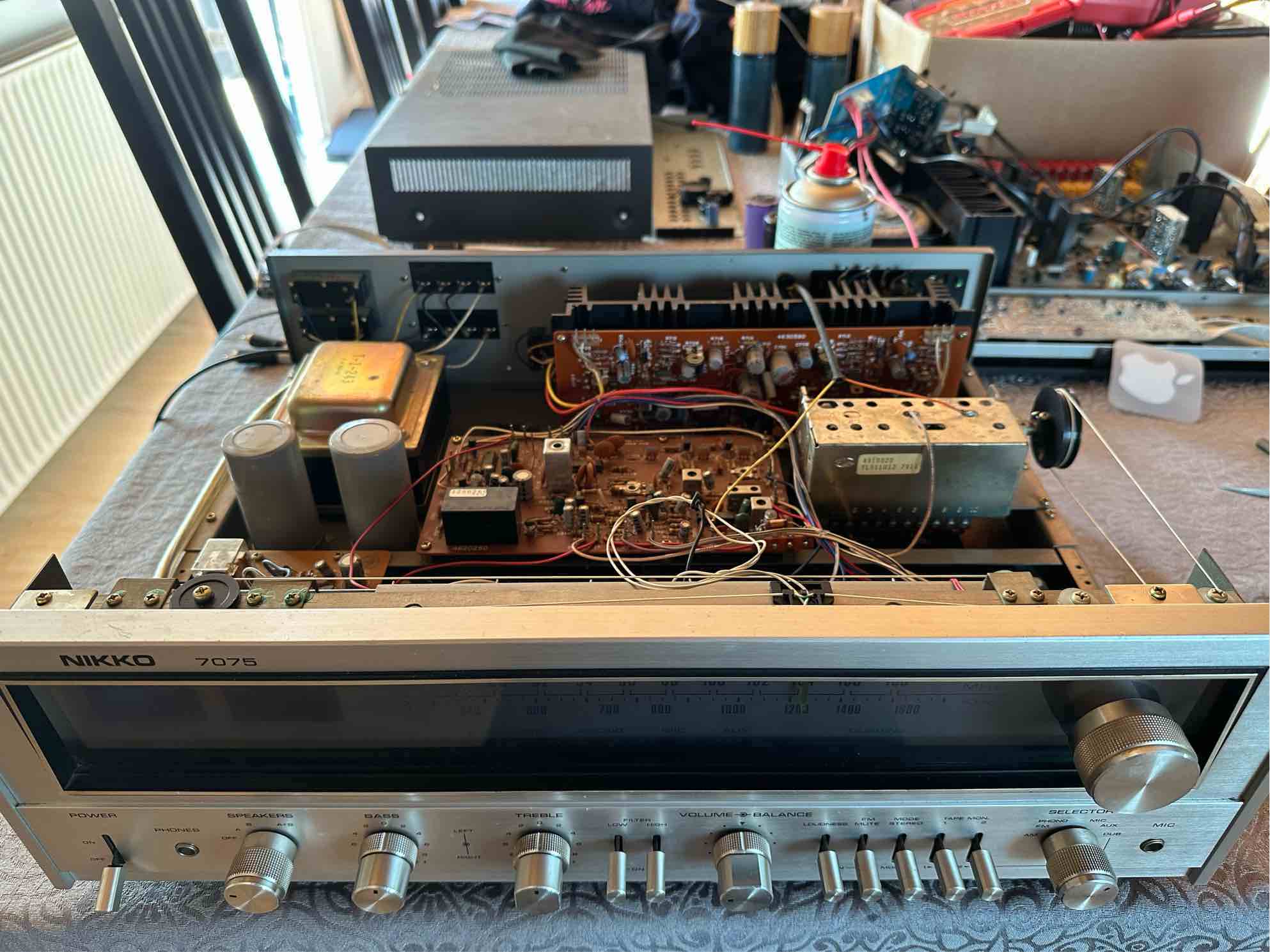

Jeg har fået fat i sådan en reciever.
Har fundet service manualen på hifiengine.

Jeg har problemer med at finde de Testpoints man skal bruge for at justere BIAS og DC balance
De har nogen numre TP 16 feks… jeg kan bare ikke finde dem nogen steder.

Er der en/nogen her som har rodet med en nikko 7075 reciever, som kan vejlede mig?

Der er åbenlys en mangel på diagrammet. Jeg kan ikke spotte målepunkterne der referes til.
End ikke 8085 modellens diagram, som stort set er identisk, har omtalte målepunkter.
Havde man opgivet tomgangstrømmen kunne man selv regne sig frem spændingen over emittermodstandene.
Men har du ikke pillet ved noget kunne du passende måle spændingen over en eller begge emittermodstande på begge udgange.
Ud fra dette se om spændingen passer med servicemanualen.
For jeg vil antage at målepunktet der mangler har forbindelse med udgangen. Midtpunktet mellem de to emittermodstande.
Det er ligeledes stedet du måler offset spændingen 0- 30mV+-

Okay, jeg har ikke pillet ved noget, og jeg kan se at de trimmer pots der sidder på ampboardet er limet fast i deres position.

Men er det ikke noget med at komponenterne ændrer karakter med årerne? Så man skal efterjustere. Nu tænker jeg på måske
at skifte kondensatorer i strømforsyningen… men jeg Ska hverfald have målt på de emitter modstande… kan de passe at det er
de “store” modstande som sidder nederst på boardet?
Der sidder noget vævet glasfiber omkring benene på emitter modstandene.. det Ska skubbes til side tænker jeg, og så et
krokodillenæb på til multimeter…??

Og en ting mere… recieveren kører op og ned i volume efter ca 10min

Rosdam skrev: Og en ting mere… recieveren kører op og ned i volume efter ca 10min

Jeg vil anbefale dig at fejlsøge dette før noget andet, for det er ikke normalt. Slet ikke på et apparat med manuelt betjent
volumenkontrol udført med et almindeligt potentiometer. Når fejlen der er repareret kan du gå videre med opgaven under
kategorien “frygten for alt det man har hørt MÅSKE kan være defekt”. Idealet er at udskifte det der beviselig er defekt. Derfor er
det vigtigt at fejlsøge korrekt.

En god regel - “If it Works, don’t fix it”.

Ja det vil jeg gøre, og det er rigtigt hvis det virker er der ingen grund til at reparere det.
Jeg må rode lidt videre med den og teste den..

Det er effektforstærkeren som er problemet, jeg har koblet min DAC direkte på indgangen til effektforstærkeren.. og den
skratter… nu er det vist ved at være ude over mine evner, så den må til en sagkyndig. Heldigvis kender jeg en som er ret
kompetent

Skratter I begge kanaler ?

Ja.. det somom efter noget tid, når den blir lidt varm at så stopper den med at skratte..

Start med at kontrollere udgangstrinets forsyningspændinger og andre angivne spændinger.
Mål spændingen over emittermodstandene i tomgang (tændt uden lyd). Henholdsvis kold og varm.

Og igen ...... skratter den i begge kanaler????? I så fald skal du lede efter fejlkilder fælles for begge kanaler.

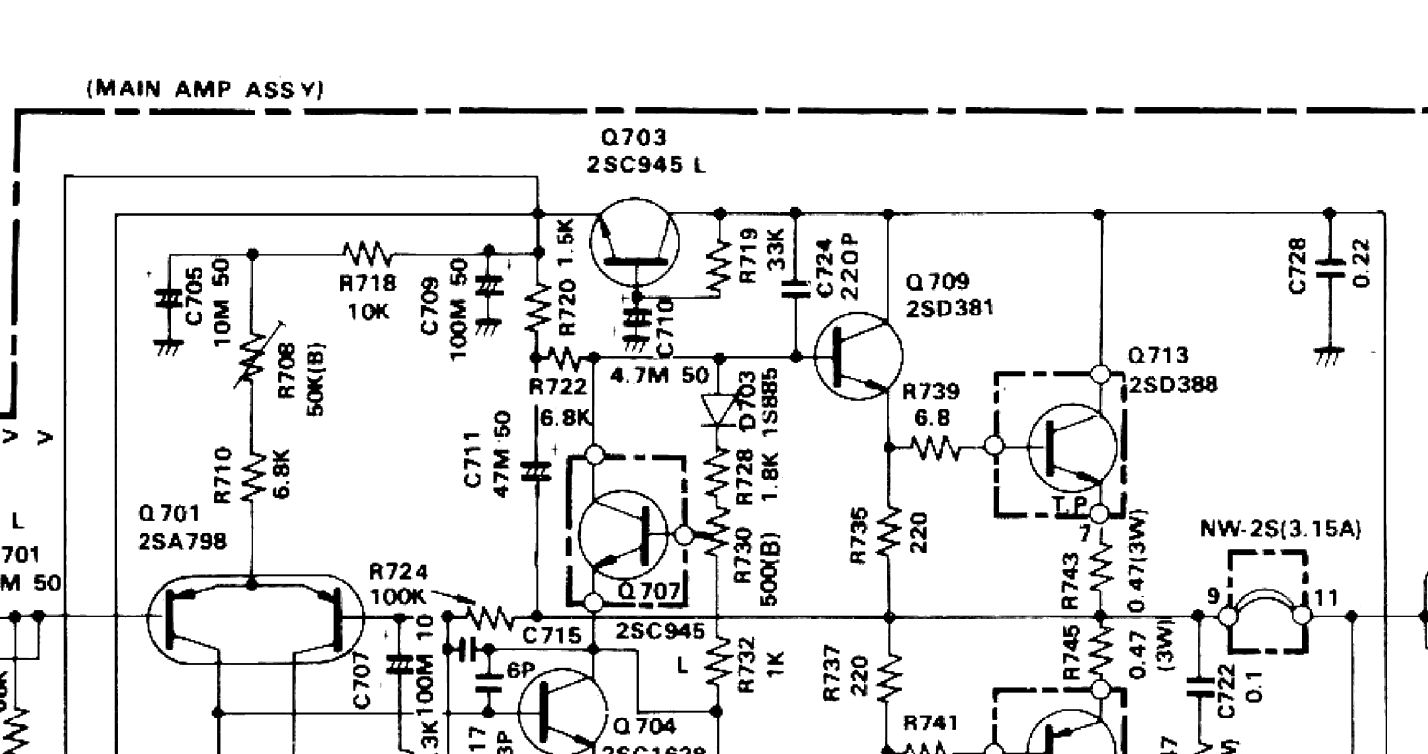

Det vil være interessant at måle spændingerne omkring Q703. Den leverer soft "opstartsspænding" til begge udgangstrin.
Er der fejl her vil begge forstærkere være påvirket.

Okay

Det vil jeg prøve,

Li et spørgsmål, når man siger “ måle over en emittermodstand” så sætter jeg krokodille næbbene på hver side af
emitterrmodstanden?
Eller er det på et af emittermodstands benene og så chassis?

Et symptom mere…
Forstærkeren spiller ikke musik i opstart efter relæ er klikket, men hvis jeg skruer op, lidt højt op, så kommer lyden pludselig i
takt med at jeg skruer op, og hvis der er nogen passagser med dyb bas kommer lyden “nemmere” frem.

Det somom der skal noget højt signal til før lyden kommer…. Kan det være et relæ? Eller noget som har brug for et kraftigt
signal før det “slutter” til?

Vil du ikke være så venlig at tage et billede af relæet du omtaler? Ifølge diagrammet eksisterer et sådan ikke.
I stedet sidder der en 3,15A automatsikring i hver udgang. Før omtalte Q703 transistor sørger i stedet for "klikfri" opstart.
Spændingen på Q703's emitter skal være maksimalt 1V mindre end på dens kollektor få sekunder efter opstart.
Når jeg siger "måling af spændingen over emittermodstandene" skal det tages bogstavelig.
Spændingen du måler over en emittermodstand skal bruges til at beregne tomgangsstrømmen. V/R=A

Lykkes det ikke at finde fejlen må vi have en mand ud og se på opgaven

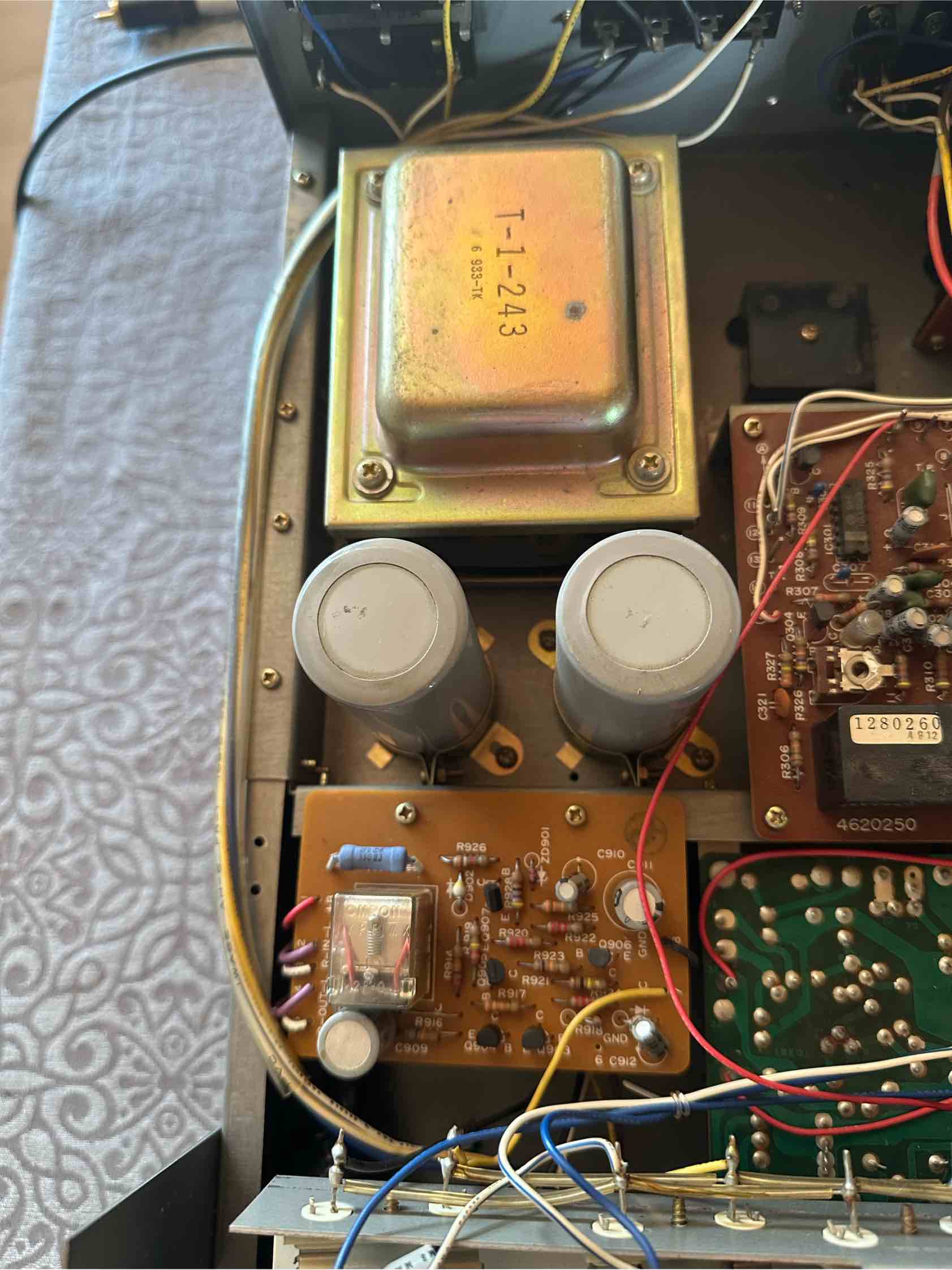

Jo det er relæet mede i Venstre hjørne, under kondensatorerne

Der er noget galt.
Diagrammet inklusive komponentlisten mangler de på billedet viste komponenter. Herunder relæet

Jeg har hentet Service manualen til 7075 recieveren på HiFi Engine som du.
Jeg vil gerne vide om de hvide og violette ledninger ved relæet har forbindelse til højttalerudgangene i apparatet du sidder med?
Diagrammet vi sidder med, viser intet relæ mellem effekttrinnet og terminalerne ud.
Der er simpelthen noget som ikke stemmer.


Det er godtnok en Nikko 7075… men om der findes forskellige udgaver, ved jeg ikke?

De violette ledninger går fra relæprintet til Main AMP printkortet. De går nedenunder og op i main pcb printet..
det ser ud somom det er en del af kredsløbet, altså noget som er oprindeligt.

Det kan godt være vi Ska have nogen sagkyndige øjne på, det er ved at blive indviklet

" Når kort og terræn ikke stemmer overens, er man nødt til at tilpasse sig terrænet".

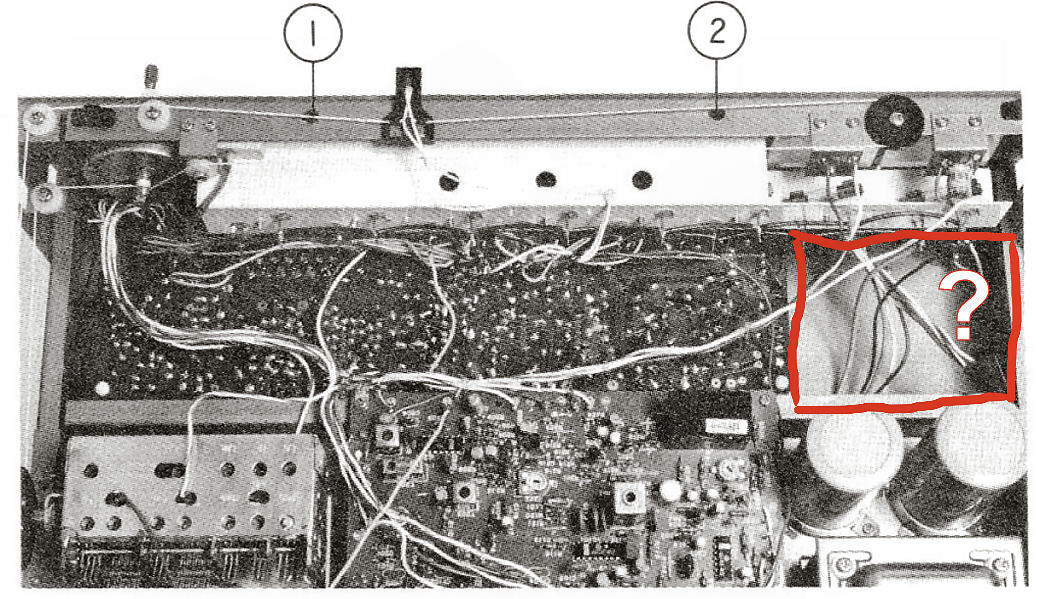

Billede fra servicemanualen. Printet med relæet i din 7075 eksisterer ikke her .
