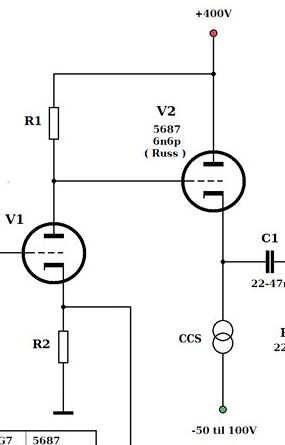

Hej, har lidt brug for hjælp til en hovedtelefonforstærker med rør. Har bygget en del med rør, så det er ikke problemer. Her har vi dog en
konstantstrømsgenerator i bunden på et 5687. Dette er en depletionFET koblet som en "CSS"? Jeg er vant til katodemodstande, men denne
løsning er mig ukendt. Kan jeg bare forbinde 2 ben på en passende FET eller skal der en modstand med i kredsløbet?

På diagrammet ligger der en minus spænding i buden af CSS kresen. Sammen med de 400 Volt på anoden give det en ret høj spændingen hen
over 5687 røret. Det kan nok tåle det, eller falder der så meget spændingen hen over FETen? 21_144802_Del_af_tube_hovedtelefonforstærker.jpg">

__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

Prøver lige at lægge billedet ind igen....


__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

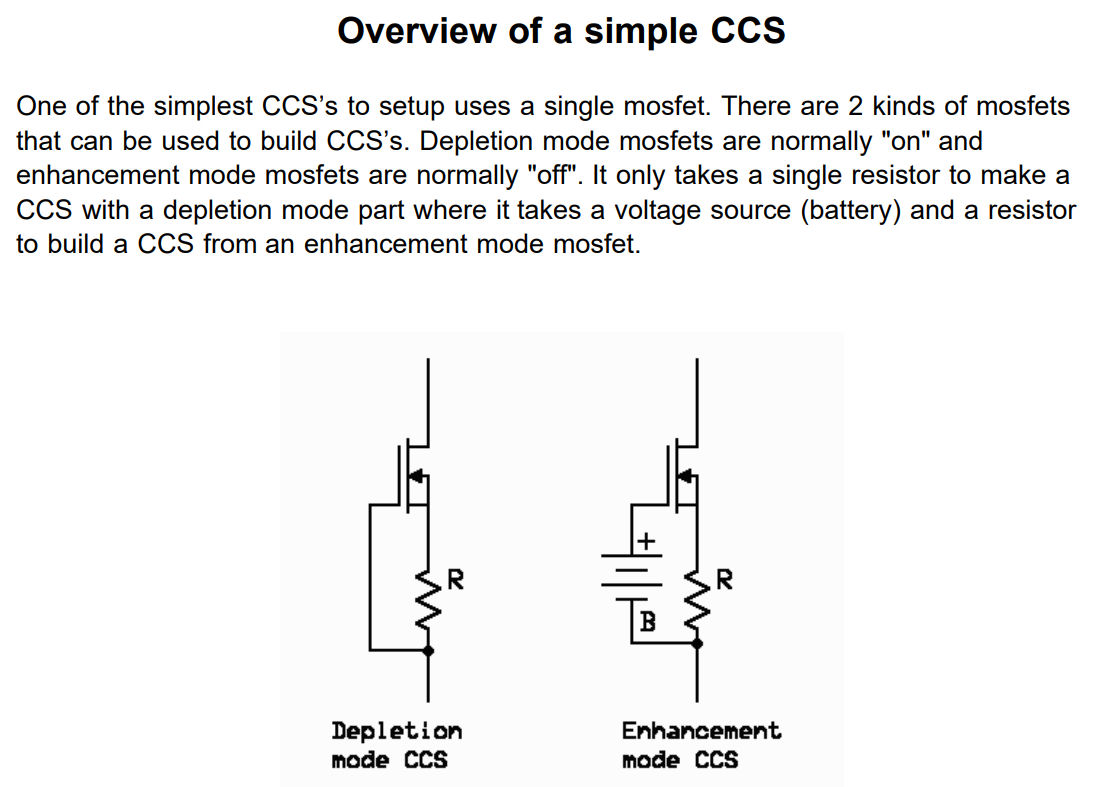

Kan du bruge dette som inspiration til noget?

Hvad med et billede af CCS kredsløbet?



Nogle FETs med rette IDSS behøver ikke en modstand, men skal givetvis selekteres. Der findes også JFET CCS med to ben, der er
selekterede fra fabrik.

@Janils

Med din begejstring for rør forstår jeg ikke at du vil “forurene” deres lyd med transistorer.

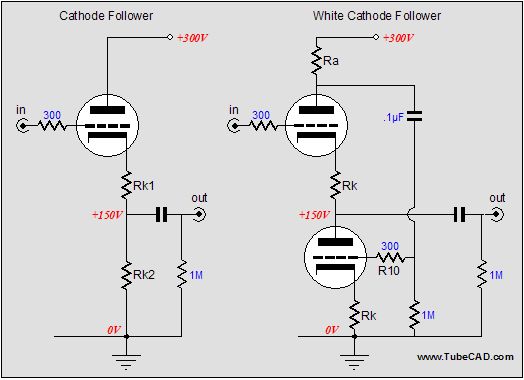

Hvorfor ikke gå all in med en kobling som eksempelvis denne ….

Kilde: https://www.tubecad.com/2006/10/blog0083.htm

CSS = Constant Current source

FYI

__________________
MVH, Bo

Hørt på P3: "Kan du ikke forstå konsekvensen af at trykke enter?"

boholm skrev: CSS = Constant Current source

Bortset fra skrivefejlen “CSS” er den senest viste tegning ganske rigtig IKKE en Constant Current Source. Diagrammet er en del
af en hovedtelefonforstærker som tråden indleder med som emne. Og hvem siger at en CCS er den bedst egnede løsning til den
opgave?

Nej Kaj, det er der ikke nogen som siger.

Nu viser jeg jo ikke resten af diagrammet, men den 5687 med udtag på katoden er kun en driver til et efterfølgende triode udgangsrør, der så
trækker 32 ohm hovedtelefoner via en Lundahl trafo (ca. 1 watt ud). Der er også modkobling i kredsløbet.

Hvis ikke CCS koblingen virker, er der vel ikke noget i vejne for en almindelig katodefølger.


__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

Med andre ord er det et mangelfuldt oplæg/diagram vi kommenterer på.

Nej Kat ... nu digter du. Spørgsmålet gik på definiton og beskrivelse af CCS kredsen. Diagrammet var bare til hjælp.
Det komplette diagram og besklrivelse af forstærkeren finder du her:
http://www.pladespilleren.dk/Goer_det_sel
v/R120%20hovedtelefon%20forstaerker.html

Projektet har trukket noget ud. Som alle andre har der været mange andre "bolde" i luften.

__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

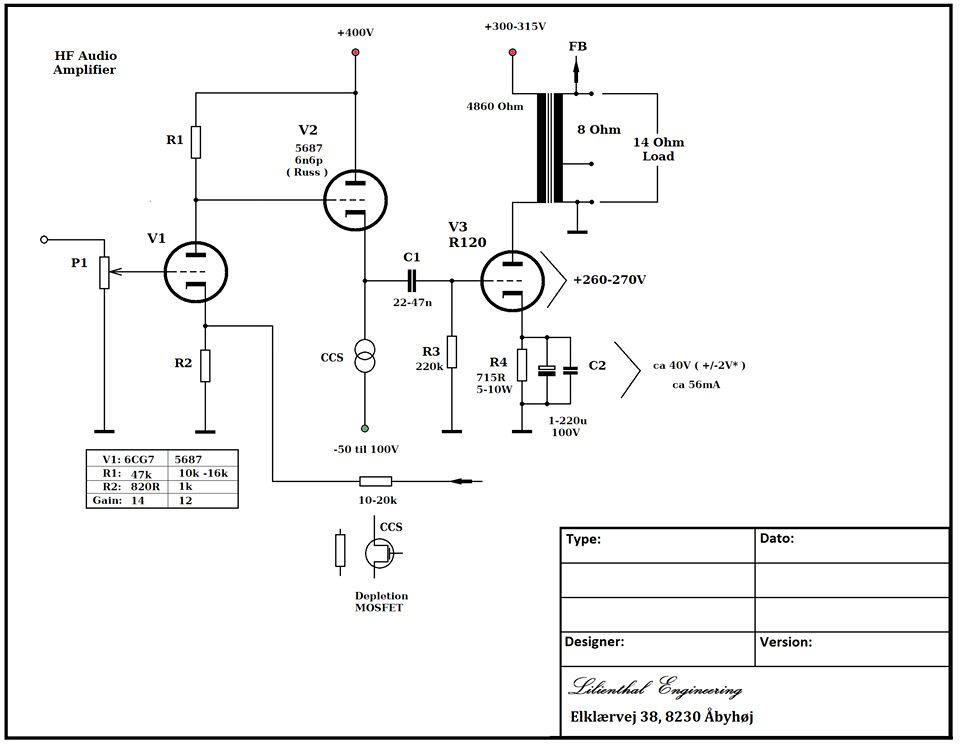

Det er altså dette ukomplette diagram fra din egen website. Man må undre sig over at komponenterne ikke alle er indsat de rette
steder med komponentværdier.

Komponenterværdier står i det lille felt nederst til vnstre. Der er forskellige afhængig af hvilket driverrør man anvender. Men ellers korrekt -
CCS kredsen er ikke angiver 100% - det var derfor jeg spurgte. Indgangsrøret er et ECC81-
Bemærk at der heller ikke er angivet komponenter til PSU, værdi for potmeter, kabinetstørrelse eller rørsokler! Trafoen på billedet er også
"forkert", idet jeg har købt en bedre fra Lundahl, dog med samme specs på primærsiden og 32 ohm på sekundær.

__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

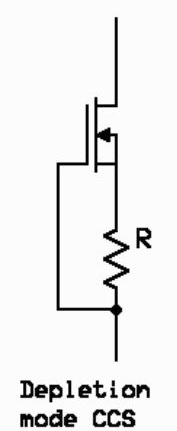

Til din CCS kathode load kan du muligvis anvende MOSFET’en i linket. Den kan tåle såvel spænding som strøm og effekt.

Som jeg læser dens data er der på side tre figur 4 og 5 de oplysninger du skal bruge til at beregne modstandens værdi i relation
til den ønskede strømstyrke.

Mosfet data

Tak til Kaj og alle andre der bidrog til, at jeg blev lidt klogere. Jeg kaster mig ud i min første CCS kobling.
