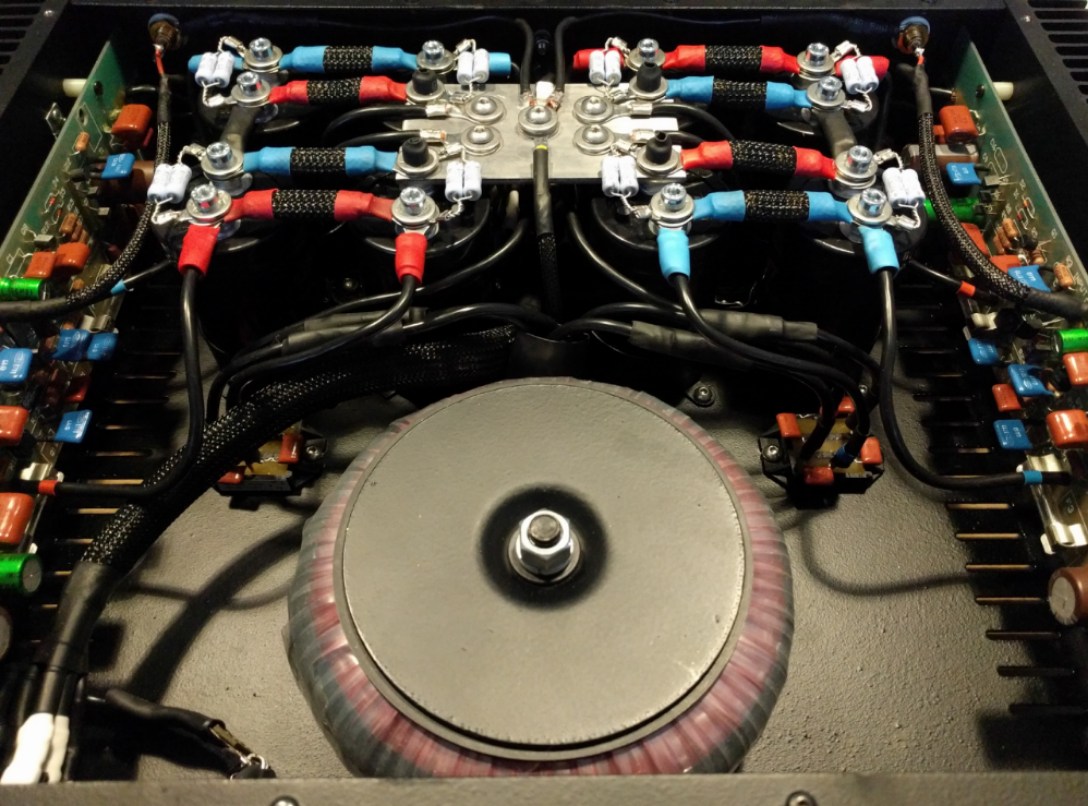

Et billede af mit DIY-projekt.

Det har været længe under vejs.....
Jeg har tidligst lavet opslag her på H4A i 2012 vedrørende opgraderinger på denne forstærker.
Projektet tog dog først fart slut 2018, hvor de første komponenter blev indkøbt.

Oprindelig var der tale om en "lettere" renovering; Ny elektrolytbank, og nye kondensator på PCB'erne.
Dette greb dog om sig, og i dag er den totalrenoveret, "psudo dual-mono"-bygget, AC indgangsstikket er flyttet til center osv

Indkøbslisten:
- Kemet 100v 13.000uf, 8 stk
- HexFred diodebro, 1200v 55a, 2 stk
- Dale modstande, serie RN60D og RN70D, erstatter alle tidligere modstande på PCB, undtaget emitter og feedback.
- Mills 5w modstande ved emitter og feedbackkreds
- Panasonic ERG 3w parallel over elektrolytbanken
- Vishay Precision Group, multiturn folie potentiometer
- Elna Selmic II (post fuse mod)
- Nichicon Muse ES, på feedback og inputkreds
- Panasonic EZW(A), erstatter alle "hjælpe-kondensatore" på PCB, og parallelkobling over diodebroerne
- Charcroft Audio Silver Mica, erstatter alle mica-kondensatore på PCB
- Ametherm SL32 2R025 Thermistor, klare den øgede startstrøm
- Ny mica isolation til transisterne
- 6mm2 kabel ført i hele forstærkeren, kun input GND er 4mm2
- 2 x 0.5mm2 sølvledet indgangskabel med skærm
- Diverse skruer, kondensatorholdere og det der gør det hele lidt lækkert at se på

Modifikationerne:
- Et par af zanerdioderne er parallelkoblet med Panasonic EZW(A) 0,47uf 250v
- Elna Selmic II 100uf 100v parallel med Panasonic EZW(A) 1.0uf 250v efter sikringen på PCB. Dette udgøre et CRC-led, med adgang direkte til
transistorene. Dette er taget Aragon Palladium (Mondial) diagrammet
- Næsten dual-mono, som tidligere nævnt. Broerne er koblet med Panasonic EZW(A) 100nf 250v. Over hver elektrolyt er 2 x 12Kohm parallelkoblet for
at ende på 6Kohm/6watt
- Starground... Forstærkeren er født med et meget primitivt stelførring. Dette er nu ændret, så input/feedback aldrig ser de HT-, PSU og trafo hvor
støjen typisk er.
- Inputkablet er nu koblet med skærm fra chassic direkte ved indgangsstikkene
- De øgede elektrolytbank betød at AC måtte flyttes fra venstre til center. Dette gav også muligheden for at få PSU så tæt på forbrugeren som muligt,
med kraftig kabel.
- Softstart var indkøbt, men ikke monteret. Her har jeg valgt at erstatte thermistoren til bedre i stedet
- Chassic matsort lakkeret

TROR DET VAR DET HELE?? I ØVRIGT ER KUN DE ORIGINALE TRANSISTOR TILBAGE.




Bemærk: Jeg har ikke tændt den endnu, jeg arbejder på en løsning med en Vario Trafo!!

MVH

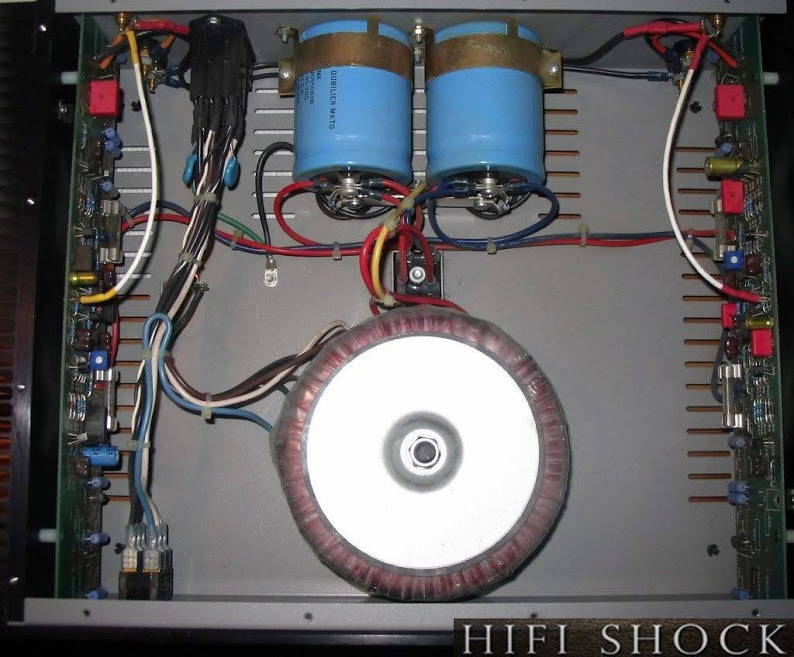

Oprindelig layout ses her:


MVH

En rettelse til ovenstående.

Projektet begyndte slut 2017, ikke 2018



__________________
Amodded // Acurus & Aragon rebuild and modifications

Under vejs i processen.

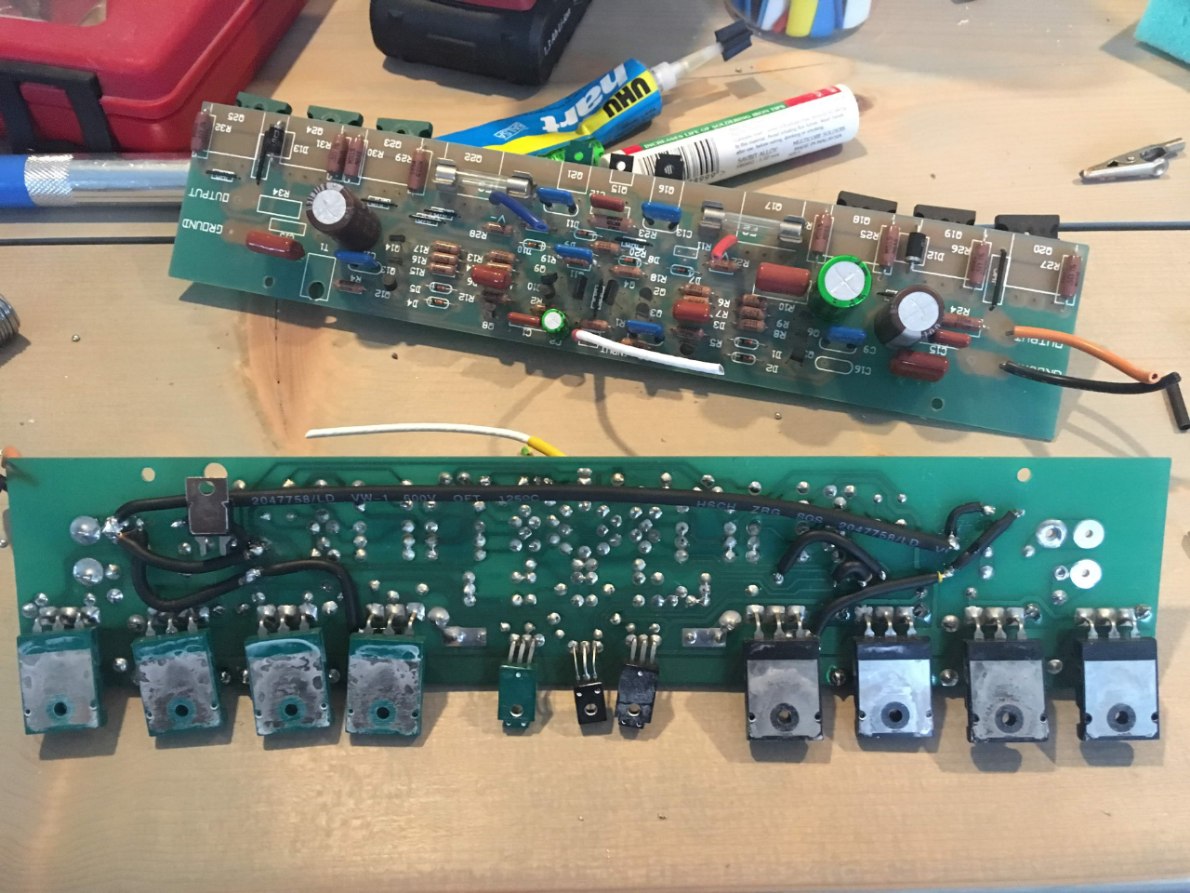

Ledningerne på bagsiden af printet er en del af de nye kondensatore efter sikringen, direkte til transistorene.
Havde en dårlig kobberbane i printet ved feedbackkredsen, så denne blev også dettet med ny tråd bag på..



__________________
Amodded // Acurus & Aragon rebuild and modifications

EDIT: Der har været ild i forstærkeren en god uges tid nu, OG den lyder bare
bedre og bedre ;)

Lyden er "Mondial", men langt mere high-end end man normalt forbinder med
Acurus. Jeg vil vove den påstand at den æder sin storebrødre; Aragon 4004 &
8008 rent lydmæssigt! Så jeg er svært tilfreds :)

Railen er 92Vdc og BIAS ligger pt stabilt på 13mV, uden for varme køleprofil
er. Før modifikationerne målte BIAS 2.6mV!

Mvh

__________________
Amodded // Acurus & Aragon rebuild and modifications

Noget af et projekt

Hvad har modifikationerne kostet i kr?

Mere end hvad konen syntes var behageligt. Nærmere kommentere jeg det ikke men der er brugt mønt!

- Modstande og kondensatorer/elektrolytter, og dioder, potentiometer...
- Mica caps og Mills modstande..
- Signalkabel og teghflex..
- 6mm2 kabel og kabelsko..

Så det bare at regne sammen

Svejsearvejdet med flytning af AC-kontakten og lak af chassic har jeg selv udført via mit arbejde, så denne er inden omkostninger.

Mvh

__________________
Amodded // Acurus & Aragon rebuild and modifications

De to folie potentiometer (sorte på billedet) kostede 400kr plus fragt

Mvh
604x805.jpeg">

__________________
Amodded // Acurus & Aragon rebuild and modifications

Det er et flot stykke arbejde. Hvad har det kostet ialt?
Jeg husker dengang i 93 da Hifi Klubben fik agenturet. Priserne blev
sat ned, A250 fald fra 10000kr hos KT til 6995 kr hos Klubben.
Aragon blev også lidt billigere.

Jeg lander nok på nyprisen.. lad os sige det sådan

Mvh

__________________
Amodded // Acurus & Aragon rebuild and modifications

Første print under opbygning. Alle komponenter er udmålt og matchet. Og stor ros til Dale-modstandende. Kun én blev kasseret, resten var spot on!


IXYS HexFred 1200V 55a diodebro med Panasonic EZW(A) 100nf

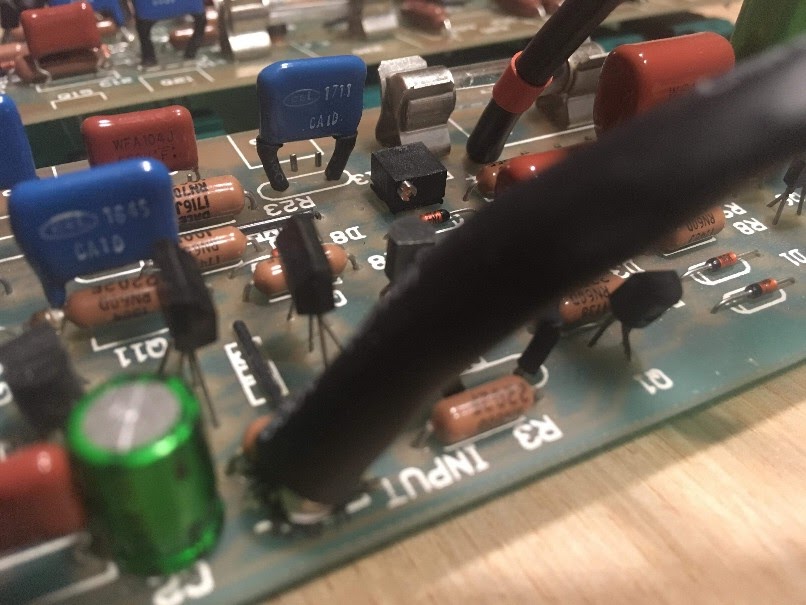

Et lille closeup.. Man kan svagt skimte signalkablet. Et hjemmebygget Duelundkabel med skærm. Denne blev dog kasseret, da jeg fandt den for tyk i diameteren (ø8mm), og da havde jeg set det nu monterede på ø3.5mm med skærm. Input skal i min verden forstyreres så lidt som overhovedet muligt, så dimensioneringen var vigtig for IKKE at koble en masse "antenner" på indgangen, heriblandt også "Audiofile-kondensatore"

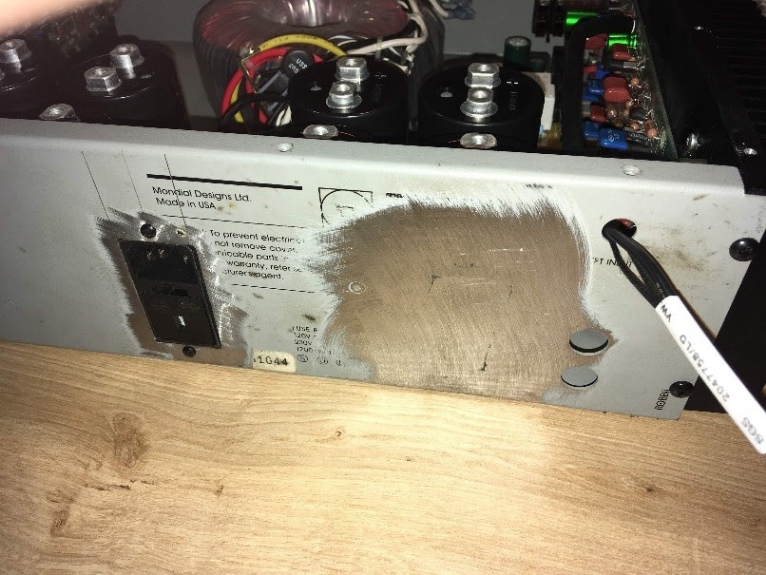

Pladearbejdet før lakkering


En opstilling, laaaaaang proces før alle ledere var placeret og med symmetri. Så korte ledere som muligt var målet her..


Første opstart med en 77w glødepære spændt for i serie med AC. Pæren udgøre en sikring, og gav en "vis tryghed" første gang der kom 230V på drengen.

Mvh

__________________
Amodded // Acurus & Aragon rebuild and modifications

Mit "nye diagram".. Måske lidt forvirrende
- Der er dog justeret lidt efterfølgende: C7 er IKKE ændret til 470uf men den originale værdi på 220uf er blevet.
- Railen er oppet en smugle også efterfølgende

NB: R35-R38 er krydset over, disse findes ikke i A250, kun A200.

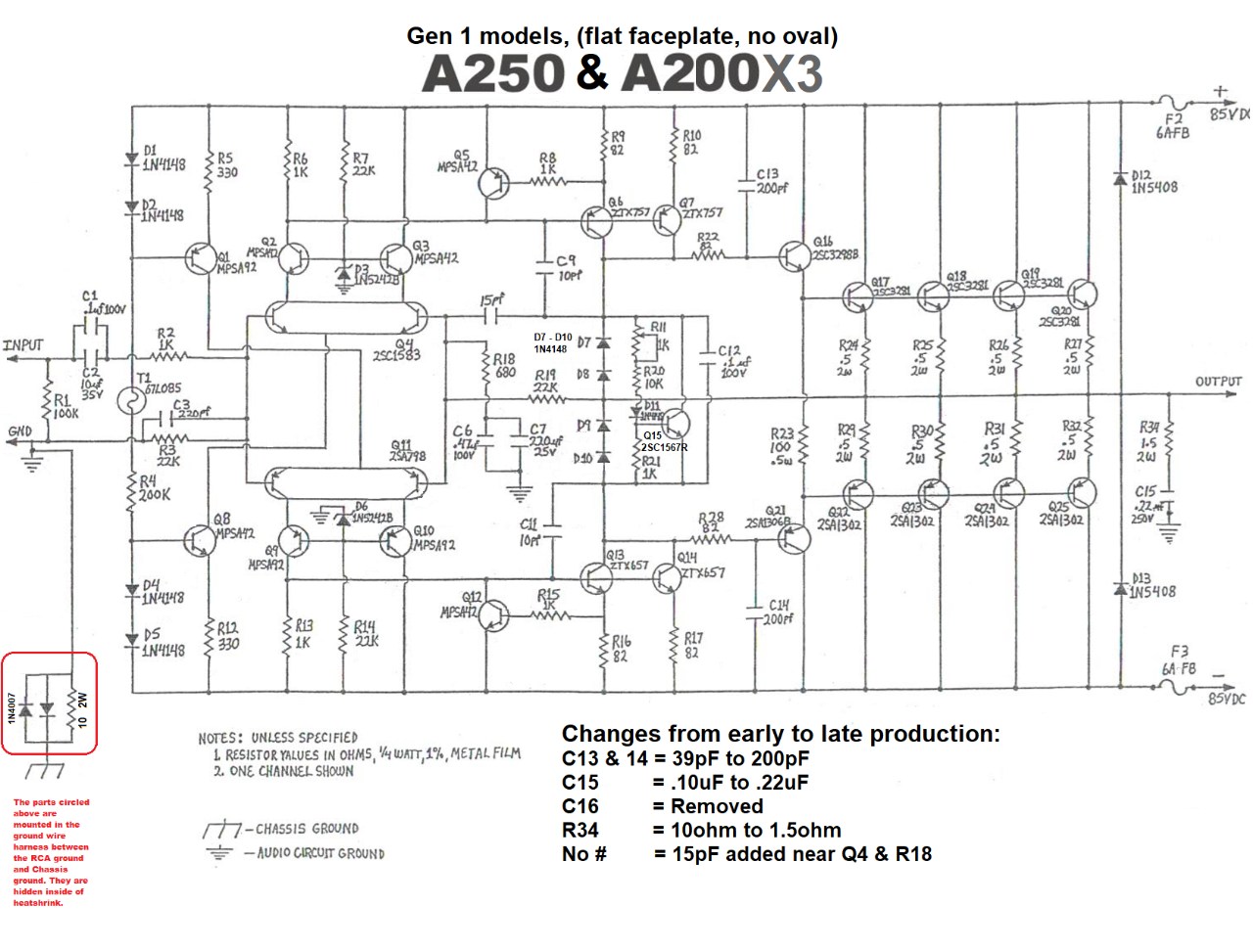

Nedenfor er original diagram i høj opløsning, denne kom først i min besidelse efter projektet var afsluttet....


__________________
Amodded // Acurus & Aragon rebuild and modifications

Som det ses på mit diagram, har stel været en opbygning i sig selv, og stor fokus er lagt herpå..
Her lå store gaver i vente, da jeg testede det første gang på min anden A250, mens denne var under opbygning!!!!!

Mvh

__________________
Amodded // Acurus & Aragon rebuild and modifications

Kunne du finde plads til 2 trafoer, nu du er igang?
Jeg kan huske en test, hvor jeg læste, at A250 kunne levere 314W/8 ohm men kun i en kanal!

Var der noget at hente med èn større trafo eller 2 to på f.eks 800 VA.

Må vi se et billede af bagsiden?

Flot arbejde!

JA - 314W/8ohm & 540W/4ohm, jeg husker ikke at det kun var én kanal, da man samtidig roste for de "konservative opgivet" 250W/8ohm og målte bedre... Jeg overvejede at pælse min anden A250 på et tidspunkt, udelukkende for at bruge kassen til ren PSU Dette skete IKKE.. Målinger vil afsløre om trafoen ikke kan levere.

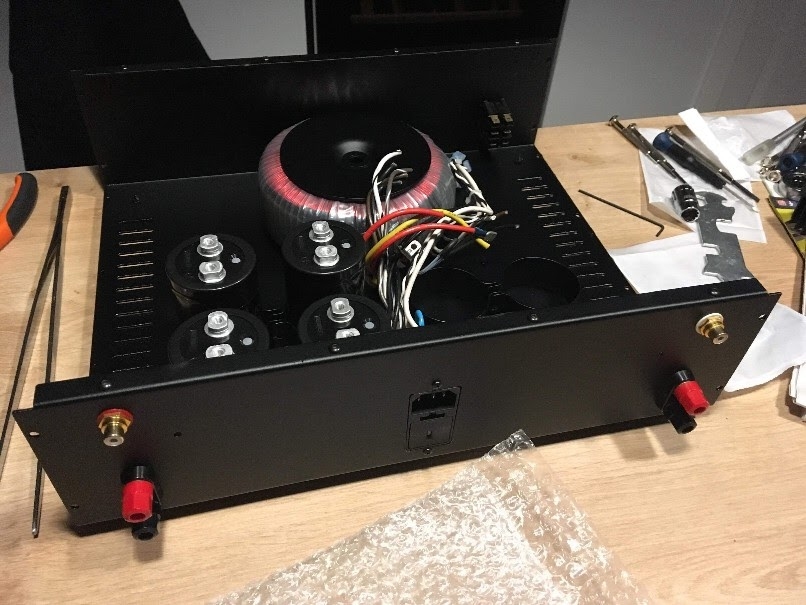

Havde dette billede ved hånden af bagpartiet:

__________________
Amodded // Acurus & Aragon rebuild and modifications

Der er ikke skiftet terminaler selvom det ville pynte....

__________________
Amodded // Acurus & Aragon rebuild and modifications

Mht til flere VA på trafo'en:

Denne er 1kVA, og jeg tænker at hvis jeg opper denne, så kommer turen nok også til de oprindelige transistore (flere af dem..!), og så er det vist
nemmere at bygge et nyt projekt fra bunden, ikke eksisterende hvor printet er fuld.

__________________
Amodded // Acurus & Aragon rebuild and modifications

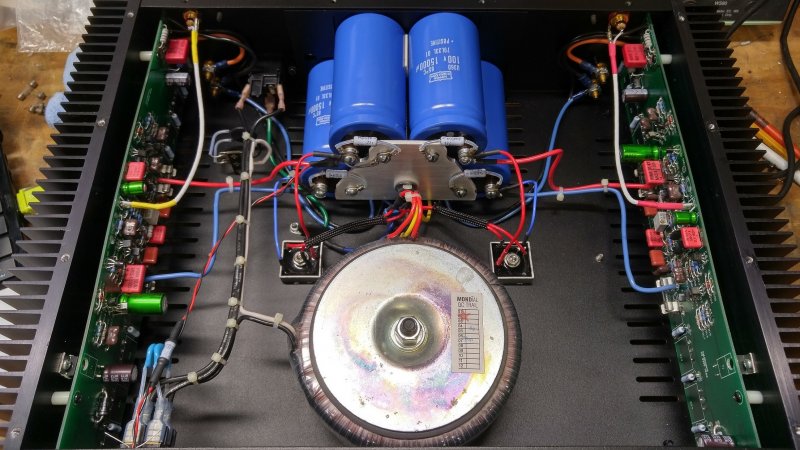

En A200 moded af "Mondialfan":


Den yder CITAT: this amp put out .002% - .007% THD+N from 2W - 250wpc @ 8ohms, 1kHz & about 260 WPC

Så jeg forventer at få nogle OK tal fra min A250

Mvh

__________________
Amodded // Acurus & Aragon rebuild and modifications

Dagens målinger (ingen billeder pt, da jeg ikke kan uploade fra min mobil??)..

Anyway, here goes:
320watt @ 1KHz, THD+N 0.013%, målt med én load på 6.6ohm, begge
kanaler drevet.

En kanal drevet, 349watt @ 1KHz, THD+N 0.013%, 6.6ohm

Maximal THD+N vi målte før clipping var THD+N 0.079% ved 10Khz

Forsyningen taber kun 3V når man går fra én kanal, til begge kanaler i drift, så
trafoen gør det den skal :)
