syncroniq skrev: Hey, Det er lidt stort, hvis det skal være impuls perfekt. Men det bliver selvfølgelig svært med at få porten til at være i 30 liter tunet til 25Hz http://pro.speakerbuilder.dk/graph/ReflexStepResponse.asp? fs=23&vas=89&qts=0.3&fp=25&vk=43

Haha ja det vil jeg også gerne se, man kunne jo selvfølgelig også bare vælge at bruge et sugerør?

husk at alm. portberegninger overestimerer portlængden med 30-40% iflg. Troels gravesen. Porten er en trompet "jet set" på 7cm i.d., det skal nok gå.

jazzman skrev: husk at alm. portberegninger overestimerer portlængden med 30-40% iflg. Troels gravesen. Porten er en trompet "jet set" på 7cm i.d., det skal nok gå.

Det kommer helt an på hvordan den beregnes og hvor mange variabler der tages højde for, jeg rammer altid meget tæt på det målte med bassbox pro.

Sikkert fordi de fleste formler ikke tager højde for dæmpemateriale, man kan sagtens sænke portfrekvensen med 5hz bare med strategisk placering af dæmpemateriale.

sakset fra

http://www.troelsgravesen.dk/vent_tuning.htm

Adding damping material to the cabinet decrease the vent tuning by creating a "larger" cabinet. No surprise here either, all in accordance with expectations.

Results, damped box:

Fig. 6. The table shows the tuning frequencies from the chosen vent lengths
compared to the calculated lengths with the k value set at 0.732.
As can be seen, there's a major discrepancy between measured
and calculated values and the vent has to be much shorter than predicted.

Results, un-damped box:

Fig. 7. The table shows the tuning frequencies from the chosen vent lengths compared to the calculated lengths with the k value set at 0.732.
As can be seen, the difference between actual and calculated vent length has diminished.

Frontpladerne er sendt til lakering hos Capricorn i Hadsten! Jubii!

Kan varmt anbefale firmaet, som har lakeret døre for mig. Topklasse arbejde til absolut rimelige penge. Laver osse ting for professionelle højttalerfabrikanter.

Sådan af ren nysgerrighed hvilket prisleje er vi i for sådan et par kabinetter?

Ser super spændende ud. Billeder - billeder

Mvh. Offcourse

__________________
If it´s lame - i´m not to blame

Stue-bio 7.1. Sunfire 12"sub. 50"8gen.pioneer Kuro. B&W 803s2 monoblok biamp + rega apollo cd

MTBforever skrev: Sådan af ren nysgerrighed hvilket prisleje er vi i for sådan et par kabinetter?

8000.- incl moms

Offcourse_dk26 skrev: Billeder - billeder

jada, når de kommer retur!

Nu må de da været kommet retur...

Bruger du også CLD i frontpladen / bafflen?

Niels_arl skrev: Nu må de da være kommet retur... Bruger du også CLD i frontpladen / bafflen?

Det SKULLE have været CLD, men jeg gik død i hvilken lim jeg skulle bruge, så jeg endte med alm. 20mm MDF/4mm bitumen....Forpladen er uden bitumen (virkningsløst på 30mm MDF).

Og de er vist færdige, jeg har bare ikke haft tid til at hente dem! Lover at poste billeder ASAP.

Kabinetterne er kommet. De er flotte. Når diverse jobprojekter er kørt af stablen, skal der skrues og loddes.

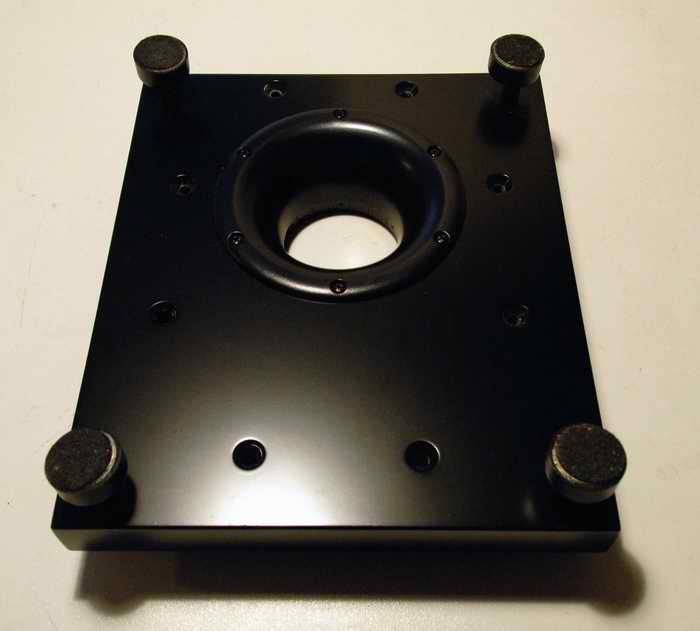

på vej til filterberegning hos Troels Gravesen! Først foden, set nedefra, med Soundcare spikes:

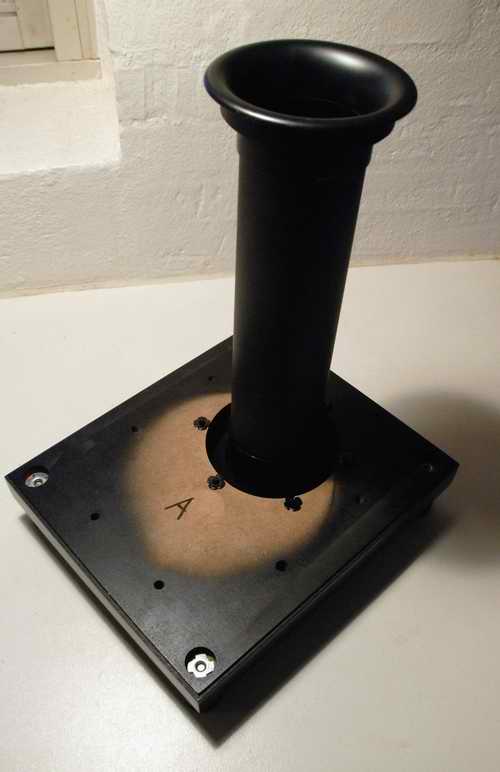

Her er foden set ovenfra, med uafkortet refleksrør:

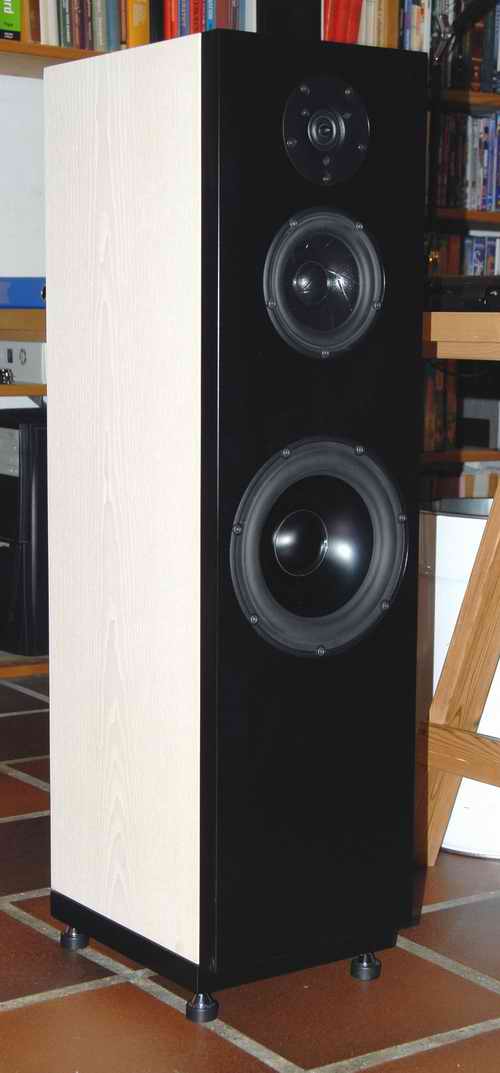

- og die ganze molewitten:

Supra Boxcon terminaler på bagsiden. Billede senere...

Det ser dælme godt ud. Ligner jo helt proff købe-resultat.

Måler de som de simulerer? (delefilter er jo ofte noget hysterisk noget.)
Har de spillet endnu? - og hvis ja - hvordan spiller de?
Eller er de sat til en gang tilspilning i et lukket rum

Mvh. Offcourse


__________________
If it´s lame - i´m not to blame

Stue-bio 7.1. Sunfire 12"sub. 50"8gen.pioneer Kuro. B&W 803s2 monoblok biamp + rega apollo cd

Offcourse_dk26 skrev: Det ser dælme godt ud. Ligner jo helt proff købe-resultat.

Tak! Snedkeren var osse dygtig.

Offcourse_dk26 skrev: Måler de som de simulerer? (delefilter er jo ofte noget hysterisk noget.) Har de spillet endnu? - og hvis ja - hvordan spiller de?

I aften skal de ha lidt 40Hz, både for at teste port og for at massere. Al Clio work foregår hos troels 21/2! Jeg er spændt på om refleksporten kommer til at fungere som planlagt.

Æv, mellemtonekammeret er utæt. Der må mere superfix ned i ledningshullet

jazzman skrev: Offcourse_dk26 skrev: Det ser dælme godt ud. Ligner jo helt proff købe-resultat. Tak! Snedkeren var osse dygtig. Offcourse_dk26 skrev: Måler de som de simulerer? (delefilter er jo ofte noget hysterisk noget.) Har de spillet endnu? - og hvis ja - hvordan spiller de? I aften skal de ha lidt 40Hz, både for at teste port og for at massere. Al Clio work foregår hos troels 21/2! Jeg er spændt på om refleksporten kommer til at fungere som planlagt. Æv, mellemtonekammeret er utæt. Der må mere superfix ned i ledningshullet

blutack det klare det  for mig lol


__________________
lyd er mit liv... musik er min dyd...

Det ser godt ud, er spændt på at høre om resultatet.

priboj skrev: blutack det klare det  for mig lol

er superfix ikke lisså godt?

Basresonansfrekvens målt til 25Hz med uafkortede refleksrør - YES! Jeg havde med www.linearteam.dk beregnet at en optimal afstemning ville
kræve en portfrekvens mellem 25 og 28 Hz, med 25Hz som det optimale. Så det må siges at være lidt held.

På kurven (linearteams meget grove opløsning) ses lukket og reflekssimulering. Med tonegeneratoren var der masser af output ved 30Hz.






Og nu, efter at have fedtet mig selv og omgivelserne ind i sort superfix, er mellemtonekabinetterne ikke helt så utætte som før

WOW der er blevet flotte. Der er sket noget, siden jeg besøgte din tråd sidst!

Ingen frontstof... Det er sådan det skal være. Hvad skal man se på de 4 dumme huller for, når frontstoffet alligevel ikke er på

Kan måske se pointen, hvis man har små børn, men ville i den periode kan man vel bare bygge en kravlegård rundt om ht'en
