glemte link

http://www.tentlabs.com/Components/Tubeamp/page36/page36.htm l

Tubetram skrev: glemte link http://www.tentlabs.com/Components/Tubeamp/page36/page36.htm l

Hej du kommer meget tæt på grænsen ved kun 100mA , prøv evt selv at måle som
sagt min bruger 164mA dog på AC siden.

Jeg vil selv satse på 200mA som minimum.

Og hvis det er normalt som du overdimensionerer vil det nok skulle være en 500mA.

    du har ret Michael....skal nok passe lidt på hvor tæt jeg kommer max MA på E choke

de målinger du har .må indebære noget tab i trafo og choke...rør trækker jo kun 30ma pr stk

er stadig opsat på en ren film cap løsning....får jo TC cap en af de nærmeste dage

Tubetram skrev:     du har ret Michael....skal nok passe lidt på hvor tæt jeg kommer max MA på E choke de målinger du har .må indebære noget tab i trafo og choke...rør trækker jo kun 30ma pr stk er stadig opsat på en ren film cap løsning....får jo TC cap en af de nærmeste dage

Ja det er nemlig rigtigt. En bedre måling vil være DC mA efter sidste kondensator i strømforsyning.

Jeg skulle bare bruge den måling på AC til at finde ud af om en 80VA trafo er nok og det er den helt
sikkert.

Jeg må heller tildække mine trafoer for ikke at blive til grin i din klun 150vA*3.

Er ved at tilvende min hjerne til ikke at skulle lytte efter støj. Split bobbin lyden bliver mere "normalt"
den er ikke så toppet mere.

Tubetram skrev: alletiders med Ixys,,,må lige se om jeg har modstande nok..ellers må jeg hellere få nogle bestilt

Hvis det kun er for at skifte IXYS skal der ikke bruges andet at du udlodde DN2540 og sætter den i.

Og trimmer en lille smule på pot for at få de 30mA.

Hej

fik et forslag fra Tentlab-----brug 2 stk E-choke 50ma    altså lave seperat forsyning til hver kanal

sådan her f,eks     efter dioder 1 stk 110uf,,,,,,E-choke...50uf   til gyrator


frister at prøve..

Hej Bjarne..

Har du mål hvor meget strøm DC der trækkes efter din ensretning.

Tvivler på at det kun er de mA som rørret bruger.

Spiller lige på min nu, men skal måske have en split bobbin i som HV
hvis den kommer inden påske, så vil jeg måle det.

/MVH Michael.

Hej Michael

hvor vil du måle for at få den rigtige værdi...før eller efter gyrator

Tubetram skrev: Hej Michael hvor vil du måle for at få den rigtige værdi...før eller efter gyrator

Så tæt du absolut kan komme på der hvor chokes skal være..

Hvis du kører med et CLCRC , så vil det jo være hvor L sidder..

Ellers lige efter RC leddet, og jo før gyrator..

måler lige nu før choke og der er total 60ma

så en 50ma E-choke med 78H   og ikke så store caps kunne godt være sjov

Ja så passer de åbenbart er godt men det det bør være ifølge hvad rørrene (2 stk) trækker.

Hvis du laver 2 forsyninger er en 50mA choke fin til hver side.

Så er det lige før at du skulle give fuld gas og lave en 100% DUAL-mono,
med 2 trafoer.

Så er ALT jo 100% opdelt, det må da være det ultimative.

hov hov Michael ikke lokke mig til store investeringer

tanken med de små snyde choke er egentlig at kunne nøjes med nogle mindre cap....hvis det nu viser sig at de er lige mig ,disse TC cap

så er det jo nærliggende at bruge en 75uf som sidste cap

Der er så meget slask i din HV trafo (150VA) at den nemt kan trække 2 strømforsyninger
eller måske 6.

Hvis du kun trækker 30mA pr side, og din HV før gyrator er 250v så er dit forbrug jo kun
250*0.03*2 = 15 watt. Den kunne faktisk bruges som 5.1 kanal.

Tror du bliver glad for TC, hvis ikke så gør jeg det. Der kan godt være lidt forskel pga
vores forskellige setup, men de meget afbalanceret i lyden.

Det kan ske de kommer op til påske.

aldrig gå ned på trafoer

det skal jo ikke stoppe med afprøvninger af forskellige løsninger....måske bliver det bedre ,,måske ikke ,men så giver det jo fornøjelsen så længe

det varer

Hej...

Har set på din CLC med den 75H choke.

Har prøvet at holde dem op mod en CLCRC på 75u - 5H 110u - 470R 110u giver lidt det samme mht ripple,
eller sagt på en anden måde PSU2 kan ikke detekte en forskel.

Men det var for at finde ud af om der var en forskel lyttemæssig og så spare lidt på dyre Film-Caps ??

Nemlig..måske en genvej til en fattigmands løsning,,,store caps er dyre

Hej Michael

Når jeg simulerer E-choke i psuid....er der i starten en ret så kraftig ringning...betyder det noget ??

den kan dæmpes en del ved at bruge en RC led foran,,eks,,100ohm og 1uf

spiller lige nu med de 2 sidste cap som ren film cap----begge er 68uf,,,,det giver ikke mere brum,,så der er ikke de store problemer med dette

men tror også at det er nødvendig med en form for Choke nå caps værdier er så små.....dog æder gyrator jo en del

mvh Bjarne

Hej Bjarne...

Så godt du får et meget højt sving i starten, men da der jo er softstart i din effekt betyder det ikke
noget det er meget kortvarigt.

Gyrator får en større spænding ind, men DN2540 er på 400v og når det bliver IXYS tid er den på 500v.

Det er så pga ISIS at IXYS ikke kom frem, den stoppede så i Paris.

Gyrator æder mig bekendt ikke Ripple, men den sørger for at du har stabil 30mA. Det er det vigtigste.

Hvorfor ikke bruge en mindre fancy løsning med CLCRC, et bud ville være følgende.

75uf - 5H 110uf - 470R 110uf , det simulerer fint i PSU2 og din voltage sving ind er mere begrænset.

Hvis du bruger ren Clarity TC og en hammond 200mA 5H choke kan du ende på ca 1200Kr.

Husk også på at en IXYS i sig selv åbner en del op for lyden, er som sagt meget meget tilfreds nu.

/MVH Michael.

Hej Bjarne.

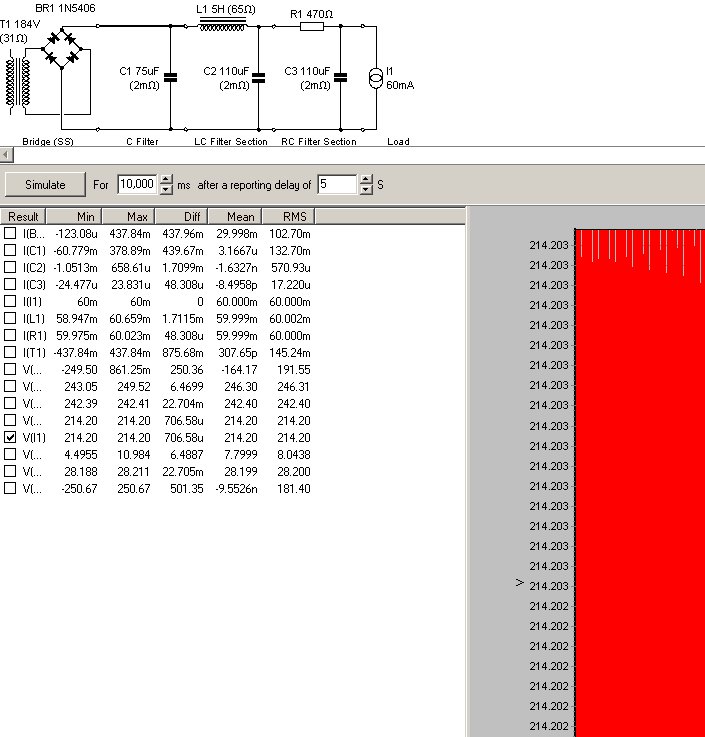

Simulere således i PSU2



/MVH Michael.

Den simulering du viser er tæt på hvad jeg bruger lige nu...ideen med E -choke er nok mere at kunne gå ned i værdier for caps..og så måske endda
at lave 2 RC led efter choke..hvor jeg eventuelt kan prøve med mine silver in oil---

dette vil også give en lav rippel

Tager jeg helt fejl..mener at gyrator dæmper brum...er det ikke princippet i coleman
