Hej exrumpyt

jeg bruger sokler der er fjedrende ophængt...disse er monteret på en 12mm mdf plade,,som er placeret på fjedrende gummi sugekopper---hele
alupladen hvor alt er monteret ,,står også på sugekopper

så mikrofoni er mega dæmpet

mvh Bjarne

Ingen tvivl om at dine sokler er nok state of the art, når vi snakker 4P1L.

Spændende når dine russer dukker op her. Der går nok lidt tid før at de kommer
i funktion, skal have nogle Print med chokes lavet til 4P1L først.

Laver også glød om til min 2A3, bare så den også kommer med op i standard.

MVH Michael.

Hej
Efter råd Fra Rod Coleman,,fik jeg øget min værdi på C1 .der sidder først på HV forsyning

nu er der 470uf + 56uf film cap

fatter det ikke lige men det kan faktisk høres,,,lidt mere klar lyd,,og en strammere og mere slagkraftig bas

åbenbart ligemeget hvad man rører ved i denne 4P1L pre,,så kan det høres

faktisk imponerende hvor brumfri den er...helt på transistor niveau

mvh Bjarne

Så fik jeg bestilt 2 stk trafo split bobbin ,til LV

Ver 7 fra coleman er også på vej

så skal der lige loddes en ny gyrator,,,med ixys,,

disse opgrade nærmer sig så det sidste, der kan ændres på 4P1L preamp

mvh Bjarne

fik så monteret min Coleman VER 7

det er faktisk en rimelig god update..lidt mindre støj,,,nemmere at justere DC på plads,,og en mere ren og opløst lyd

det var en billig investering

mvh Bjarne

Hej Bjarne...

Er på ferie så mine projekter venter lige lidt.

Kommer igang sidst i næste uge.

Jo ver 7, er en klar forbedring og jeg synes den er nemmere at lave..

/MVH Michael.

Hej Bjarne...

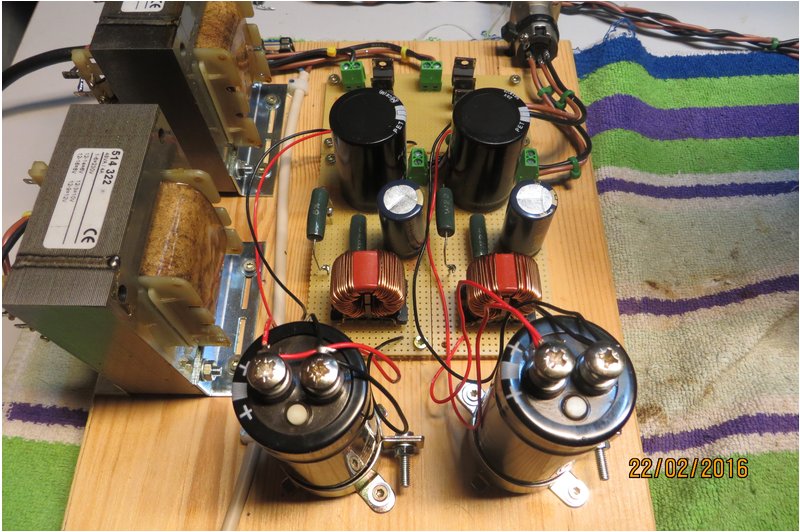

Så kom der en AC/DC regulering med Chokes i min 2A3.

Hvor er jeg dog træt af at hardwire , men det blev fint.

Kører CLCRC med (22000uF , Dual Choke 10mH , 22000uF , resistor , 8200uF).

Og alt på et bræt.




/MVH Michael.

Hej Michael
det ser ret vildt ud,,,der kan ikke være meget brum i den forsyning

skal den være uden for din 2A3,,,,vil da ikke være nemt at få plads i dit kabinet

hvad med lyden af denne forsyning

et af mine rør i 4p1l begyndte at lyse svag blå....aldrig har jeg da oplevet noget der var så følsom for berøring af alt,,,det blå rør kunne synge
med på selv den mindste berøring

bruger nu et sæt rør fra 1965,,,spiller med lidt mere varme end de andre 80er rør....det kommer nok an på smag

mvh Bjarne

Hej Bjarne...

Den kan ikke være i kabinettet så den er bygget eksternt.

Den er til min 2a3 og jeg spiller på den nu.

Jeg har lidt gain støj, men det er ikke et problem på min lytteafstand.

Brum er virkeligt ikke noget at skrive hjem om.

Angående lyden skal jeg lige have en 50 Timer på den, men den er
super fint, det bedste er varmestabilitet den et top notch.

Får de nye trafo'er til min 2a3 i denne uge.

Jeg er som sagt på rørsæt nr 2, mine de første holdte i ca 16 måneder, men
med det jeg spiller er det vist fint nok.

Jeg har som sagt prøvet lidt igennem de forskellige årgange af 4P1L, men det
er ikke nat og dag, hos mig.

PS! Er ved at lavet det sidste til min choke print til 4P1L, så de kan blive sendt
afsted til produktion.

/MVH Michael.

Lidt støj undgår vi ikke ..men det er væk selv ved lav styrke

venter stadig på et svar på hvordan jeg skal betale for trafoer,,pt ingen der svarer på mine mail...

det er lidt træls da jeg gerne vil videre,,,

har set lidt på Murr trafoer,,,men de har ingen med 14v ud....

kan også se at den j310 fet ikke umidelbart passer i print...så gad vide om det er bøvlet værd...tror ikke på de store forskelle til dn2540

Hej.

Tror lidt at når jeg har fået choke ind i min 4P1L så skal jeg lige sunde mig lidt.

Vi har virkeligt prøve rigtigt meget på ret kort tid, og egentligt har det mest kun
været til det bedre.

Trænger til bare at høre musik, da det er det som det i sidste ende drejer sig om.

Det bedste ved den Choke PSU til 2a3 er at ingen Caps bliver over 40 grader nu.

Det er kun effekt modstandende som bliver varme, men sådan skal det jo være.

Det trækker lidt flere tænder at regulere 2.5 Amp i forhold til 650 mA.

Jeg har 6.58 volt AC og 5.85 volt DC ud. Selv om PSU2 ikke giver de rigtigt værdier
nok pga at vi bruger en Common Choke, har jeg i den en ripple på 1.2 mV.

nemlig høre musik...også derfor jeg gerne vil have de sidste stumper..det hele er lidt tilfældig...med en skilletrafo på gulvet..og andre komponenter
der mangler at blive sat på plads...

hvis det svigter helt med de trafoer,,,kender du et link til andre der laver sådan nogle

Hej...

Jeg fik en quote fra holland, har sendt dem en mail hvor du er på som CC..

De har meget fornuftige priser på Power PSU, så måske de er i buisness...

Hej Michael
tak for din forespørgsel....men har lige i dette minut endelig modtaget en mail ang betaling,,,tog så kun 14 dage,,,

nu skulle de være på plads disse split bobbin...

denne ixys..passer den på gyrator print,,,,som den er lige nu

Hej..

IXYS er 100% plug'n'play. Du skal ikke fortage dig andet end at lodde den i..

Den er lidt mere effektiv så hos mig gik 30 mA ned fra 110.5v (DN2540) til 107.5 (IXYS).

Hej Bjarne..

Så fik jeg lavet mit print layout færdigt til 4P1L choke og sendt det til KINA.

Routed på top/bottom med 2.5 mm baner.

Den er så CLCRC baseret med 8.2uF -> 3.3mh -> 8.2 uF -> Resistor -> 8.2 uF.

I PSU2 vil den så ligge på 1.8 mV i ripple. En nedgang fra 17 mV.

Så skal jeg lige vente i ca 2-3 uger så er de her.

Puha 123 Dkr der er næsten ikke til at klare..

/MVH Michael.

Hej Bjarne.

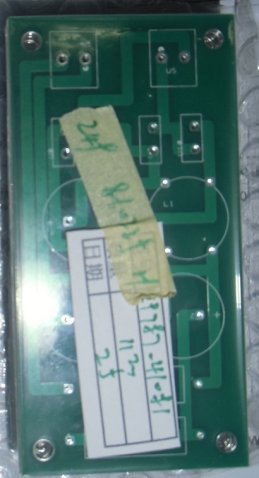

Så venter jeg bare lige på post fra Kina.

Som kommer med mine AC/DC print med choke til 4P1L.



Glæder mig helt vildt, da det gav enormt i min 2A3 at få den stabilitet og ripple ned.

Har besluttet at jeg i fremtiden mindst vil lave en CLCRC supply til alle mine projekter.

Næste step er forsyning til 4P1L. Den kan også godt holdes i lejet 1mV ripple.



/MVH Michael.

Hej Michael

Her hos mig er Choke også kommet for at blive--

skal da lige sammenligne min simulering med din

mvh Bjarne

Hej Bjarne..

Din ligger i det samme "leje". Husk på at jeg bare tager volt udsving så ripple er reelt en del mindre.

En 0.5 H choke som du bruger giver også ganske impornerende resultater.

Laver lige mit i etaper, så kan jeg måske finde ud af hvor det rykker meget.

PS! Jeg har ikke rigtig haft nogle unoder med hensyn til støj og fnidder siden jeg fik den lavet
til 2a3. Der er væsentlig mere styr på lyden nu, og stabilitet mht varme er fantastisk.

/MVH Michael.

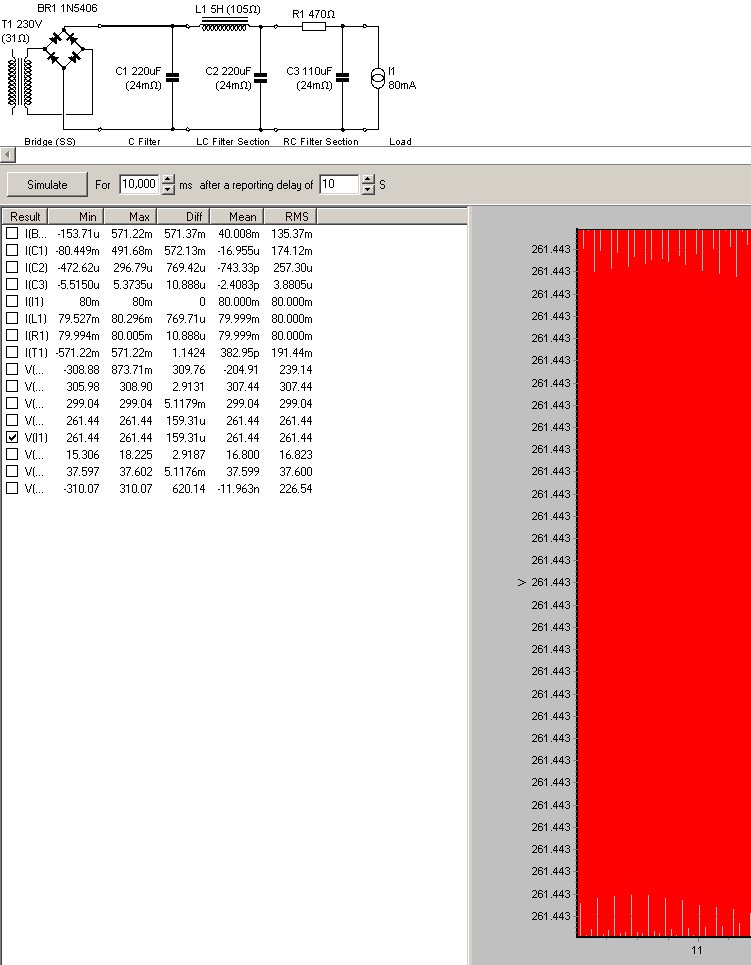

Bjarne poster lige din supply som du har sendt til mig.

Vi mangler decimaler i PSU2 for at kunne finde den reele ripple. Jeg har zoomet lidt ud
men det giver ingen mening da vi ikke har decimaler nok.

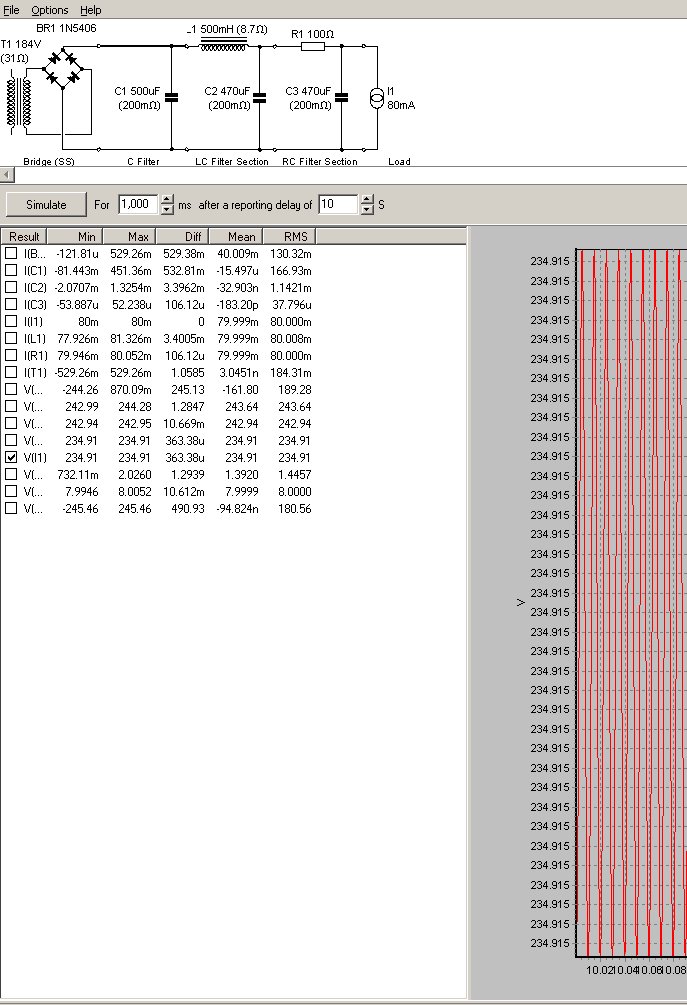

Bjarnes Supply 4P1L 2016
