Tubetram skrev: ingen bpost sender lige nogle penge...senere i morgen

Bjarne jeg vil prøve at route kontakten 3-pol tættere ind på print, så passer det bedre på
mit lego design.

Bare vent med de penge indtil de trækker mig for næste sending.
Zener Dioder skal så tæt på DN2540 lower som muligt...

Og igen 2mm tracks mindre kan ikke gør det nu når du skal til at køre 40 mA.

/Michael.

ufff ingen 40ma hos mig...

forresten   formodstand foran trimmer..den har du en anden værdi på--er det samme jeg skal bruge

de 470ohm før anode bør vel at være god nok

Hej Bjarne..

Mangler lige elektrisk test og top layer, men det bliver således..

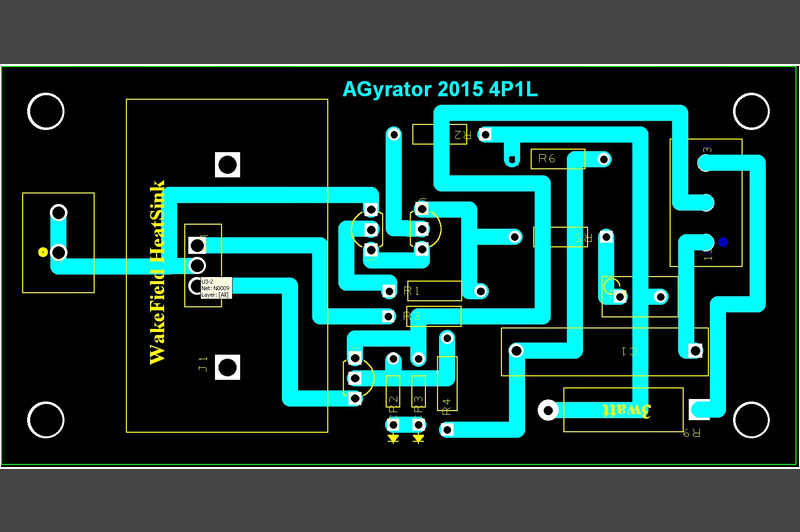

PCB layout ver 2, virker.

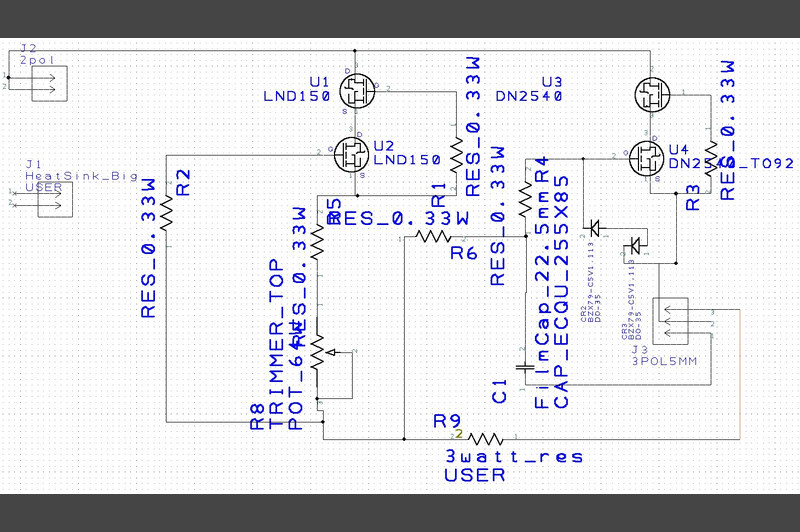

Schematic layout ver 2, virker.


/MVH Michael.

Hej Bjarne...

Print er undervejs er lige blivet sendt du har dem imorgen...

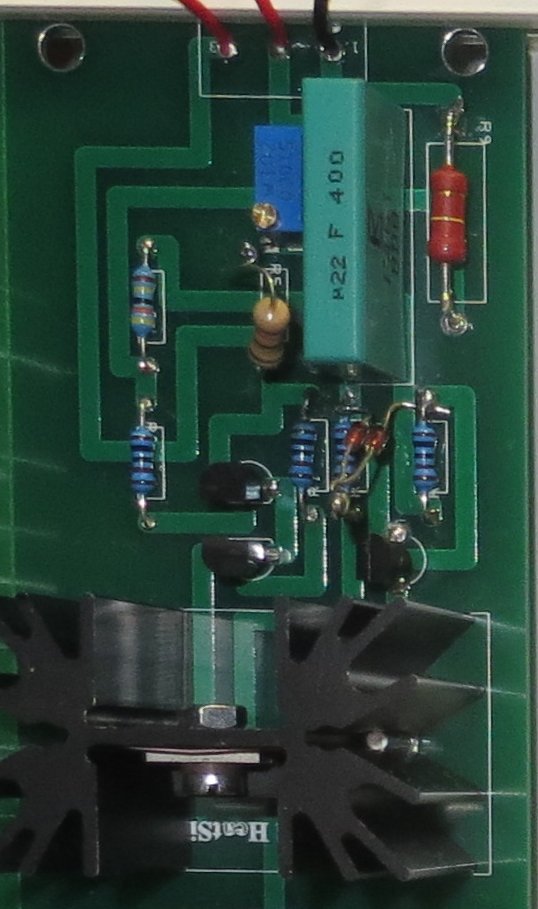

Jeg ligger lige et zoomed billede ind her gør det nemmere at samle..




De 2 to-92 transistor der sidder "overfor" hinanden er LDN150.
Den ene to-92 transistor dn2540 sidder for sig selv.
De 2 Zener skal sidde bagerst på de 2 første modstand. De skal monteres eller død dn2540.

Eller er det ret tydeligt på dette billede hvordan det skal smedes sammen..

R5 den flyvende transistor skal du lige prøve dig frem med. Min er 330R.

Du kan fint køre en resistor load, bare Zener er loddet på.

/MVH Michael.

Hej Michael

flot med billede,,af montering,,skal blive spændende at prøve..kan jo altid starte den op via variotrafo...

den nye gyrator har givet anledning til noget omtale på diyaudio,,,Ale har også skrevet om den i hans blog..

mvh bjarne

Hej Bjarne.

Kan godt se at der skrives on det nu på diyaudio.com. Det vigtigste er at vi har noget oppe
og køre, og jeg magter ikke at skulle til at prøve flere "pseudo" kredsløb lige nu.

De lyder rigtigt godt, og til nogle opdager noget bedre så bliver de der.

På Vario som jeg også bruger meget, vil du se at når du går over en hvis spænding så ligger
den fast på din "resistor load" og alt det overskydende bliver brændt af i upper DN2540.

Pas på din DN2540 to-92, jeg har futtet 4 stk af...

Husk på at lyden i en Caps 4P1L er meget meget afhængig af afkoblingscaps, så inden du dømmer
den for hård skal de ofres der...

PS! Jeg er sikker på at det var det billede der viste at det virkede der triggede opmærksomheden.

Tror rigtigt meget på diyaudio.com ikke bliver seriøst afprøvet.

/MVH Michael.

Mener faktisk at Ale skrev at den udgave vi vil bruge er den han fortrækker...,det omhandlede noget med temperatur drift på lnd150...men synes
Ale forsvarer det ret godt..og viser at det har mindre betydning iforhold til at få dæmpet brum..

kan være jeg skal have fat i nogle flere transer,,

Jeg havde meter på den igår i 30min den flyttede sig overhovedet ikke. Jeg har et PCB gyrator til RIAA med DN2540/LND150
som skal bygges når det kommer, behøver ikke zener her, med hjælp fra Rod.

Lad os se om det ikke også virker, så tror jeg at der er mere ro på med hensyn LND150...

Det vigtigste er at vi kom over bjerget.

Jeg sender først det lettere modificeret print til produktion, omkring den 17-18 dec. Gider ikke det pakke bøvl op til
jul.

/Michael

har du stadig den samme lyd efter lidt mere tilspildning af den nye gyro

Bjarne jeg er ikke kommet så lang endnu, men det lyder altså noget klarere. Det er lidt for tidligt at
komme med de helt store udtagelser, da jeg tror at den 220nF Caps skal have lidt tid.

Vi om nogle dage lige tage en lidt større lytter omkring de 30-40 timer.

Det er en forbedring det er helt sikkert, men selvfølgelig ikke nat og dag. Det er den klarhed og renhed der
overraskede mig lige ud af boksen.

Som sagt jeg er på 30mA og vil checke op på ALT omkring de ca 50 timer. Som udgangspunkt giver jeg altid
komponenter 100 Timer til at settle in.

Har også lidt mindre støj, selv om det er jeg ikke så plaget af.

Lidt brum vil der jo være ca 40-50cm fra mine 99dB højttalere. Men på 2 meter dead silence.

jeg er mest imponeret over, du selv med det meget større gain ,har noget der er så støjfri---min kører jo 4,5:1---så jeg kan faktisk godt på nogle
lavt indspillede numre ..bruge en højere gain

Hej Bjarne...

Kom brevet afsted. Skulle jo ikke tage mere end 1 dag da det er sendt som A-post ???

/MVH Michael.

Hej Michael
print er ankommet...mangler nu bare at kommr igang--flotte print

i morgen får jeg nye transer..
mvh bjarne

Hej Bjarne.

Ja der er blevet bedre derude i Kina. Der samme med mig selv.

Jeg har fået min 2a3 helt op og stå i samme niveau som 4P1L.

Det er godt nok forskel hvor meget strøm de enkelte 2A3 rør forbruger.

Shuguang 2A3C er det der bruger mindst af dem jeg har.

Jeg er nød til at have noget mere Juice men i på min glød for at kunne
bruge alle slags rør.

Så der er blevet tunet PSU til den store guldmedalje.

Det betyder min blæser skal snurre lidt igen. Eller bliver de transistor han
bruger i ver5 og ver7 (2SC6144SG), godt nok varme.

De hitter op mod de 100 grader, men junction temperatur ligger dog så højt som 150...

/MVH Michael.

Hej
vi kunne jo prøve mine jj2a3 -40
de gjorde det godt i min tram..et meget dynamisk rør

Tubetram skrev: Hej vi kunne jo prøve mine jj2a3 -40 de gjorde det godt i min tram..et meget dynamisk rør

Trækker de ikke meget strøm ???

Det bliver også spændende når der skal testes de dyre Full Music 2A3C.

Så finder man helt klart ud af om det er de 3000Kr værd som et sæt koster.

Det er jo det halve hvad jeg gav for min Trafo'er...

Jeg må indrømme Bjarne at min PladeSpiller fik et højere løft end min CD.

Hører på en Sibelius nu fra 1968. Der er langt mere hul igennem og det er så
levende på min latterlige AT-440Mla pickup.

Sjovt nok har jeg hørt Finlandia i forrige uge "Live" her i Fredericia og det er
anderledes men næsten ligeså sjovt.

Diskant er himmelvis bedre en jeg kan DAC'ce mig til. DU skulle virkeligt prøve at
sætte din grammofon på 4P1L hvis du ikke har solgt den.

Lyden er selv om den har lidt "knas" bare langt mere naturlig, og der er virkeligt nok
med hastighed. Hvis de der gyrator ver2, som jeg også har lavet til min RIAA virker så
får jeg et hjertestop.

Violinerne er klasser bedre og bassen virker mere naturtro.

Skal lige have spillet nogle flere vinyler inden jeg lidt senere sætter et sæt dyere rør i.

/Michael.

det er altid en fornøjelse at læse om dine oplevelser med dit anlæg...

om mine jj2a3 trækker meget strøm...godt spørgsmål...mon ikke det afhænder af hvad man fodrer dem med af spænding--

de har et godt ry disse full music 2a3...bliver spændende at høre hvad du synes om dem

jeg har faktisk en gammel pladespiller ,,men ingen riaa,,og slet ingen plads til sådan en tingest..

jeg er til gengæld blevet vild med min usb dac,,nye drivere til min Waveio usb...

samtidig bruger jeg et lille program der hedder fidelaiser....det lukker ned for windows mange kørende tråde,,kan tydelig høres med min Jriver til
win8

fik så første print loddet..mangler zener,,kommer i morgen

hvorfor har du ændret modstand foran trimmer,,,kunne du ikke regulere med den 1k der var oprindelig

Tubetram skrev: fik så første print loddet..mangler zener,,kommer i morgen hvorfor har du ændret modstand foran trimmer,,,kunne du ikke regulere med den 1k der var oprindelig

Hej Bjarne.

Var lige på phone..

Alle mine udregninger er foretaget gennem LT-Spice og de virker ikke mere derfor.

Det jeg vil gøre hvis jeg var dig følgende...

Tag trimmeren og sæt den højt 1K. Klatlod en resistor i i stedet for den 750R så måske omkring 300R, bruger selv en 330R.

Trej så Trimeren ned mon 0R. Mål mA på gyrator med dit meter. Læg mærke til at strømmen stiger. Hvis den stiger for
meget forøg så den 300R, hvis ikke nok så gør den mindre...

Easy på din vario, men der sker nok intet før omkring 80-90 Volt. Når den virker giver det ingen forskel i højere spænding selv
om du skruer højere op.

Min kan regulere mellem de 21mA til de 36mA. Jeg spiller på 30mA nu og det er bare flot og fantastisk.

Se min oplevelser her indtil videre.

DIYaudio_Link

PS! Svært at udtrykke sig nok på engelsk..

/MVH Michael.

Hej Michael

har fået begge gyro monteret,,i pre..

men kan ikke regulere højere op end 127vdc

har omk 100ohm i serie med trimmer...ser ikke ud til at ændre det helt store

har 243vdc ind på gyrator

mvh Bjarne
