Hej Michael

prøv at se på digram over salas high volt regulator---gyrator delen minder meget om din...og læg mærke til de to zener,,,,strengt taget burde jeg
kunne bruge gyrator delen til min pre (jeg har jo en salas)

se diagram lidt nede på siden.

http://www.diyaudio.com/forums/group-buys/206033-gb-salas-ss hv2-regulator.html

mvh Bjarne

Hej Bjarne...

Helt sikkert da Salas er en advanceret gyrator ala ver 1.

http://www.diyaudio.com/forums/attachments/group-buys/481272 d1430814139-gb-salas-sshv2-regulator-2guidesshv2.pdf

Sjovt nok at hans Zener for at beskytte DN2540 lower, ikke sidder på samme måde som Rod sagde. Vi ved jo at Salas
virker så her er der noget der ikke stemmer.

Prøv lige at sammenligne det med det sidste diagram jeg lagde på diyaudio.com

http://www.diyaudio.com/forums/tubes-valves/190857-4p1l-dht- line-stage-100.html

/MVH Michael.

Hej Bjarne..

Var lige lidt hurtig, Rod Colemans forslag er godt nok da der jo skal beskyttes for
strømmen som kommer ind fra LND150 delen af.

PS! Hvis du har et sæt af disse Salas, du skal have en per kanal er det helt klart værd at prøve.

/MVH Michael.

har desværre kun i salas...kunne jo prøve at montere en kanal..det burde vel virke

hvis jeg skal prøve salas .skal jeg da have RMU1 på de 470 ohm koblet på efter salas

Tubetram skrev: har desværre kun i salas...kunne jo prøve at montere en kanal..det burde vel virke

Det gør det helt sikkert, den se fin ud på diagrammet du sendte..

Da den også er opbygget på 2 stk DN2540, så vil den virke på samme måde.

Husk endeligt at regulere den trimmer op så den står i midten, ca 100 Ohm. Hvis den virker som
min så må den om ingen omstændigheder komme under 30 ohm, så midten er safe...

Da du skal have en ca 37-38 volt mere på anoden 15R, så få lige et voltmeter på og ikke over 150 volt...

Tubetram skrev: hvis jeg skal prøve salas .skal jeg da have RMU1 på de 470 ohm koblet på efter salas

Start lige op med den 1K hvis du har en sådan helst 5 watt, men vil tro 2 watt er okay til test.

Ellers de 2 stk 470R i serie er jo også fint. De er på 10 watt så de kan klare alt inclusive resistor load.

Mener at jeg engang simulerede på en 470R og den lavede noget mærkeligt (fuld spænding) på mine gyrator derfor
valgte jeg den sikre på 1K. 470R vil nok lyde bedre, af mindre modstand, men hvis LT-Spice går amok så er det bare
ikke lige sagen for mig...

kommer lidt i tvivl..skal jeg bruge hele salas eller kun gyrator delen

Tubetram skrev: kommer lidt i tvivl..skal jeg bruge hele salas eller kun gyrator delen

Hvad er forskellen på output F+ F0 kontra S+ S0 ???

Sammenlignet med min simple ser det ud for mig at det skal være F+ F0 , aner ikke hvad S+ S0 er for noget...

Nok nød til at høvle tråden igennem, det må nok stå i starten.

de skal samles 2 og 2 disse ledninger...mener det står i manual

Hej Michael

undrer mig lidt over at man kan bruge en Salas shunt til gyrator...hvis det er muligt..hvorfor er der mon så ikke flere der bruger den-

løber man ind i problemer med impedanser .og båndbredder--

mvh Bjarne

Hej Bjarne.

HAHAHAHAHAHAHAHAHAHAHAHA.

Du kan godt komme i sving min gode ven...

Spiller lige på en side af den nye gyrator ver 2 og det er ligesom der kommer
ulden lyd ud af den gamle side.

Du skal lave en fandens masse målinger på din 15R, mht til mA, jeg har brugt 1 time
på at lodde ind og ud men se lige disse billeder.

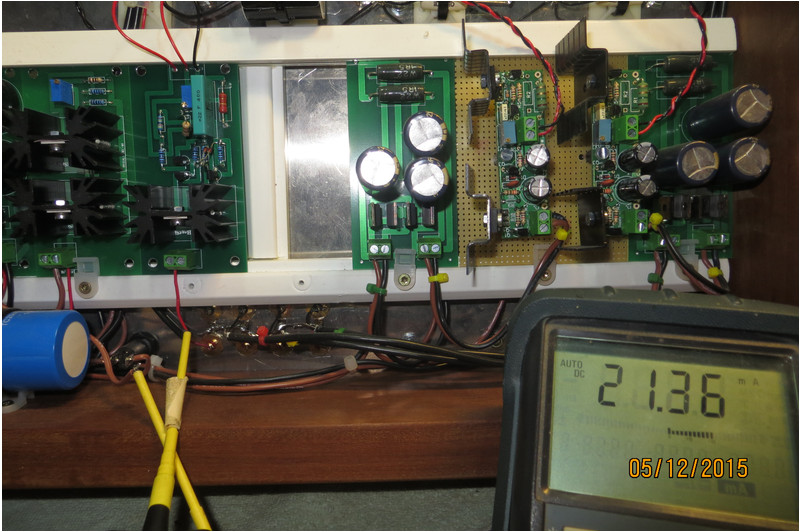

Min 21.36 mA som jeg kan sætte.

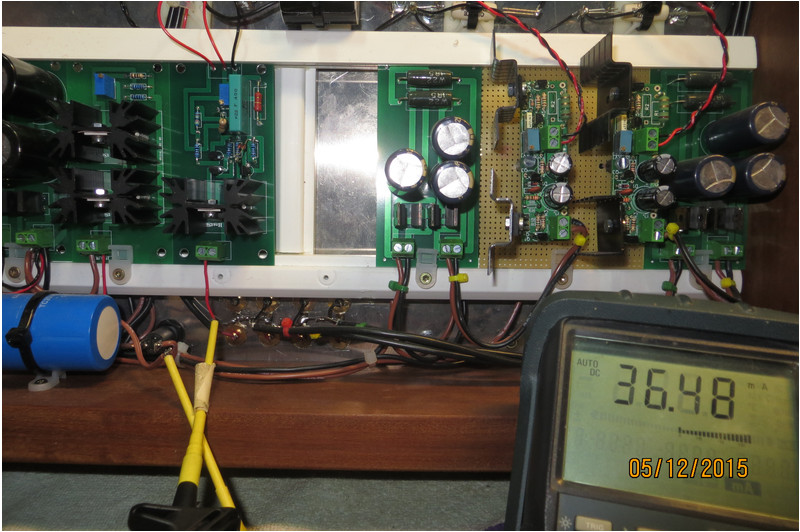

Max 36.48 mA som jeg kan sætte.


Selv i min test forstærker kan jeg høre forskel, begge sider køre men 30mA.

Skal lige have loddet en side til, og så skal det over i the "beast", den gamle grimme kasse..

PS! Har reguleret den for modstand til trimmeren ned til ca 300 Ohm så passer det her 8R.. Lt-Spice kan
ikke bruges mere da den ikke simulerer korrekt mere.. Kører med en 1K anode modstand da den ikke laver
bøvl, så det bliver ved dette. Dette her er "save" ingen mystiske sving på volten.

/MVH Michael.

Sådan Michael

har du loddet zenere i

ser ud til jeg har noget at glæde mig til

mangler så lige print

Hej Bjarne..

JA. Zener 15v skal loddes i eller dræber du DN2540.

Du kan med meget små justeringer bruge mine print uden Zener.

Så kan jeg altid på et senere tidspunkt "lave" nogle mere proff nye.

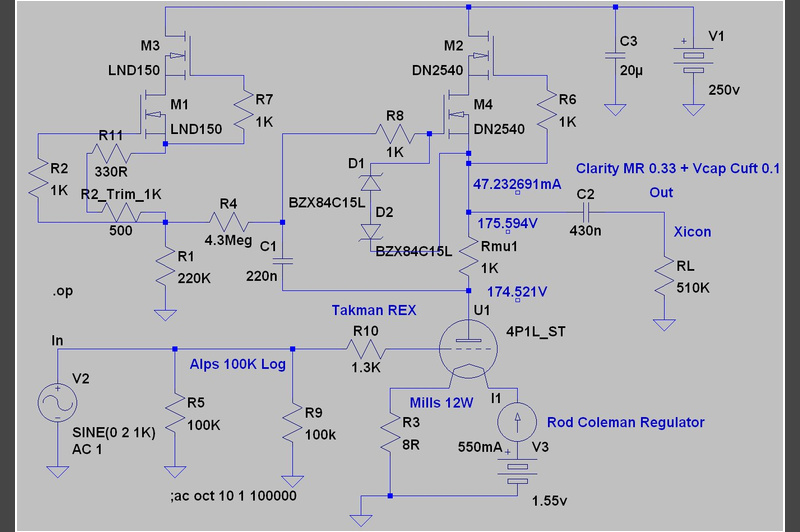

Andy har spurgt på diagram så det er lagt ud på diyaudio.com

Men ellers kommer det lige her..



/MVH Michael.

Hej Bjarne...

Glemte lige at sige at jeg på 8R kører på 108v hvilket giver 30mA.

Rørrerne er ikke varme mere, og der er meget meget fin "Hul" igennem.

PS! Nu er der heller ikke lige mere der kan gøres indtil videre.

Tør ikke spille plader, det er virkeligt fint på CD...

/MVH Michael.

Hej
super med resultatet...fik lige svar fra Rod C.ang at bruge en salas til gyrator ..det er et no go--

ps har du nogle print i overskud,,er jeg køber til dem

Tubetram skrev: Hej super med resultatet...fik lige svar fra Rod C.ang at bruge en salas til gyrator ..det er et no go-- ps har du nogle print i overskud,,er jeg køber til dem

Hej Bjarne.

Fra denne sending af nok. Hvis du kan leve med at luse de 2 Zener dioder over 2 modstande, egentligt
ret simpelt, men det ser mindre proff nu, så ingen problem.

Vi kunne jo lave et batch til Bjarne og så få dem på print, så kan du også få brugt din udlodder...

Hvis jeg sender 4 stk, så har du nogle og lege med og du er igang ASAP.

Så kan du altid få et sæt "rigtige når jeg" får dem lavet. Det bliver jo en ommer.

PS! Det han siger med en 2-pol konnektor ud vil ikke virke. Hvor skal afkoblings Caps så være ???

/MVH Michael.

Great Michael

lad mig endelig få nogle print...giv mig bare prisen

og så lodder vi om når tiden kommer--

ps...så må vi se hvad der lyder best ..min trafo eller gyro

Bjarne...

Vi kan jo bare splitte om de 2 sendinger, så skal jo som altid nok sende nogle
nye når jeg får dem lavet. Der er træls sted de dioder skal ind.

Så jeg håber ikke de 130,-Kr + 2 gange porto ødelægger din lørdag...

Så ser jeg om jeg kan få 4 stk af sted imorgen og 3 stk af de nye når jeg har dem færdig.

Kan sende dem som brev så tror jeg ikke det er så dyrt.

Brev op til 100g (4 print) koster 19kr som A-post og 14kr som B-post, men du gider sikker ikke
at vente op til 3 dage for at spare en femmer.

/MVH Michael.

ingen bpost

sender lige nogle penge...senere i morgen
