Hej..

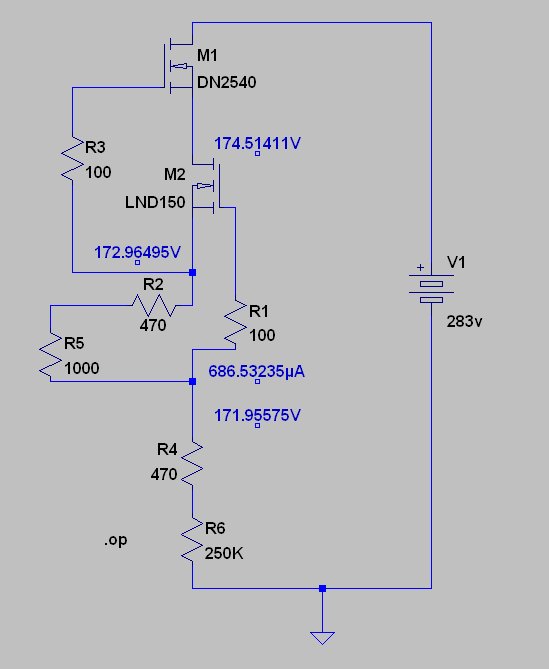

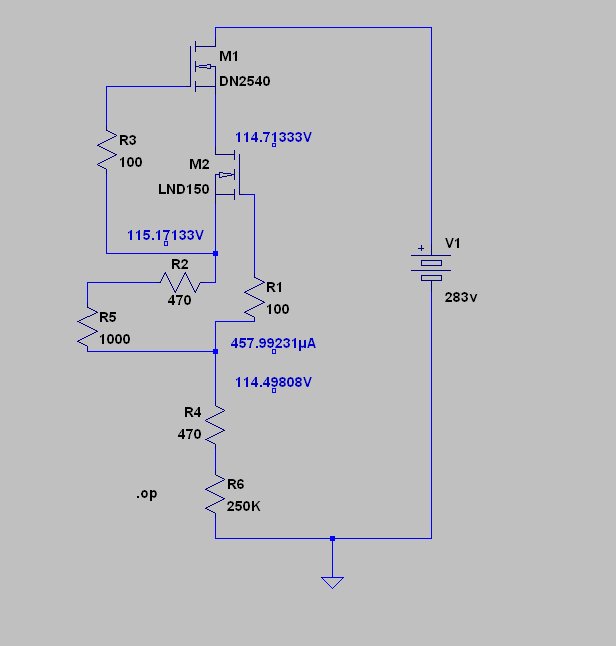

Ved ikke om den her kan hjælpe. Lavet en simulering af DN2540/LND150 til RIAA.

Det er med den LND150 spice de bruger i RIAA tråden.


Med SuperTex ALE's model.


Som du kan se, det flytter virkeligt noget, og det er det vi er ude i nu.


/MVH Michael.

Hej.

Glemte lige at skrive at jeg ligger denne ud på PCB, så finder vi ud af hvilken man kan regne med.

/MVH Michael.

sikke dog en forskel...værdier for de 2 fetter må være meget forskellige,,så er vel spørgsmålet hvor man skal ændre...forskellige værdier for gate
modstande måske

hvis du sammenligner den gyro du bruger nu,,med de nye.(de er godt nok ikke koblet på samme måde)..men værdierne for dn2540..passer de

med de nye værdier du har fået

lige et link til en 4P1L

http://www.kandkaudio.com/single-ended-line-stage-preamps/

Hej Bjarne...

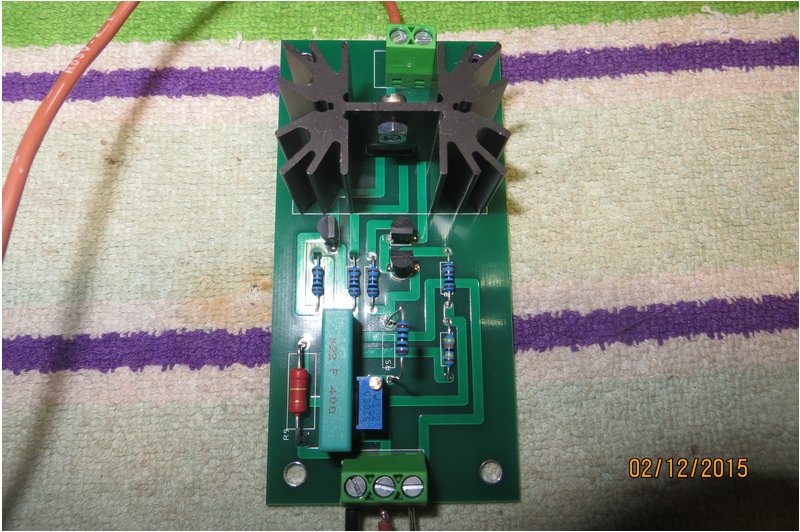

Så kom der Print, men jeg har samme problem mht til regulering som du har.

Har postet på diyaudio.com , så må vi se hvad der sker.

Men flotte er de da.



PS! Som du kan se har jeg prøvet med en mindre modstand i forbindelse med pot uden held. Det er
den svævende modstand.

/MVH Michael.

Hej.

Glemte lige det link som jeg har smidt på diyaudio.com

http://www.diyaudio.com/forums/tubes-valves/190857-4p1l-dht- line-stage-99.html#post4535187

Link

/Michael

Hej Michael
underligt det ikke regulerer..må have noget at gøre med de 2 lnd150...da du kan reguler på dit eget caskode koblede dn2540

spændende at at se om Ale svarer på det..

hvis man ser på diagram over gyrator i hans 01A..ligner det meget den som du simulerer...kan det have noget at gøre med den effekt p 3.3kohm vi
bruger til belastning,,,hvad er omsk modstand i 4P1L

mvh Bjarne

Tubetram skrev: Hej Michael underligt det ikke regulerer..må have noget at gøre med de 2 lnd150...da du kan reguler på dit eget caskode koblede dn2540 spændende at at se om Ale svarer på det.. hvis man ser på diagram over gyrator i hans 01A..ligner det meget den som du simulerer...kan det have noget at gøre med den effekt p 3.3kohm vi bruger til belastning,,,hvad er omsk modstand i 4P1L mvh Bjarne

I simulering ligger et 4P1L fint omkring de 3.3K. Det virker også fint på min gamle gyrator.

Der kommer masser af forslag fra Rod i øjeblikket på diyaudio.com.

masser af forslag...men ikke lige de perfekte løsninger...tyder på en lidt skrøbelig konstruktion....

Tubetram skrev: masser af forslag...men ikke lige de perfekte løsninger...tyder på en lidt skrøbelig konstruktion....

Ja det virker ikke for afprøvet. Fik lige lavet en ny dyr mouser order på mine 2 sidste projekter.

Håber jeg er lidt mere heldig her.

Ved at prøve at lave er gyrator DN2540 / LND150 til min RIAA , så må vi se om det er $$$$ ud af Vinduet.

PS! Vi skal jo bare komme videre, finder nok ud af det før eller siden. Sådan er det jo når vi vil være med helt fremme...

/MVH Michael

Hej Michael

kan dit nye print bruges til din gamle udgave af gyrator (dem med 2 dn2540) ?

så er jeg villig til at prøve den---skal den tilpasses min 15ohm heater ?
mvh Bjarne

Hej Bjarne...

De nye print kan ikke bruges, da de er wired meget anderledes.

Så der skal laves nogle af de gamle print, men de vil også virke til din 15ohm.

Der kommer lige nogle simuleringer af det gamle print, med operation values på.

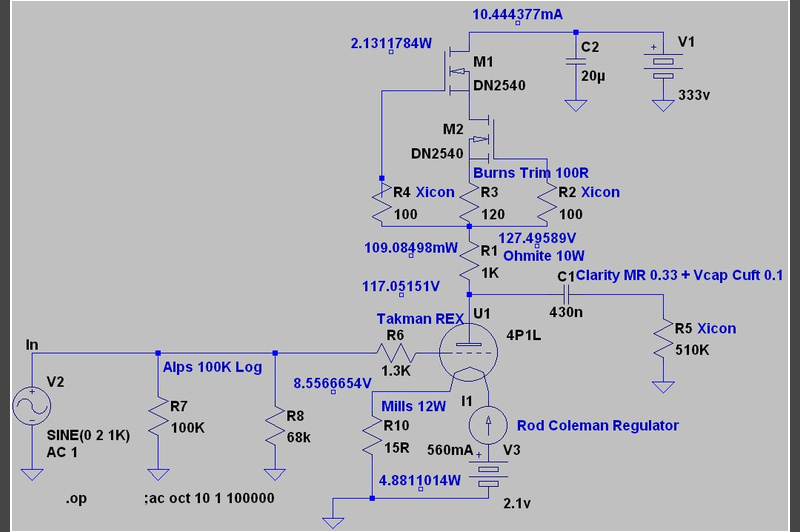

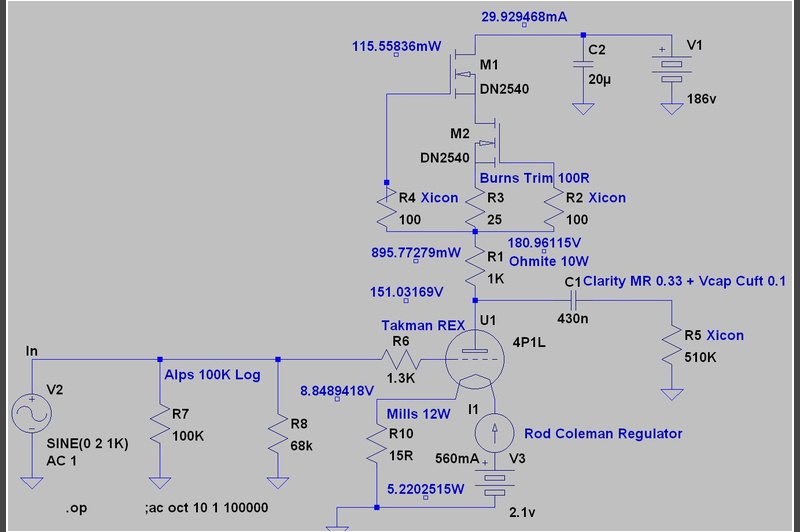

Først din 15ohm men min strøm.

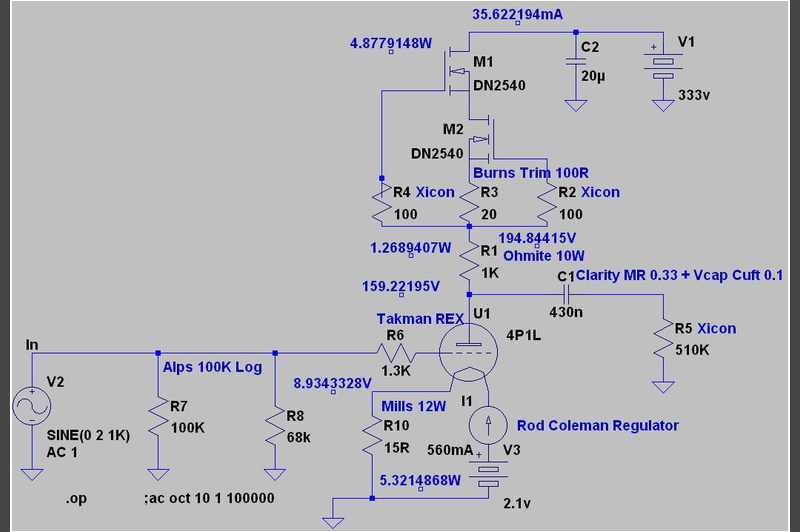

Først din 15ohm men max strøm.


Først min 8ohm men min strøm.


Først min 8ohm men max strøm.


Som du kan se vil du kunne regulere fra 10.44 - 35.62mA, hvilket er mellem 117 til 159v på
anoden.

Som du kan se vil jeg kunne regulere fra 10.55 - 36.13mA, hvilket er mellem 80 til 121v på
anoden.

Det forklarer også alt omkring hvorfor du har ca 37volt mere på anoden end jeg har.

PS! 4P1L rørret i min 8R, bliver ca 28 grader varmere fra (52-80 grader) når jeg går
fra (24.55mA til 30.11mA) i volt fra (105 til 113.5v). Det skal helt sikkert ikke over
de 30mA i min 8R.

Har spillet med det i nu ca 10 dage og det er bare levende. Kommer en enkelt unåde i for
at lidt støj (2-4 sek engang om dagen max), men det er bare sjovere.

Hvis det er et problem skal man bare ned på 105volt, som er safety grænsen.

Vil køre med det over lidt tid, så ser jeg lige hvad det indebærer. Husk på det svarer til at du har 151v
på anoden.

Da jeg som dig selv kan bygge de her "slæder" er jeg fuldstændigt ligeglad med lidt udfordringer. Vi kan
jo også selv lave dem hvis de går i stykker.

4P1L er en mere problematisk forstærker (special Mikrofoni udfordingen), men jeg mangler stadigvæk at
høre en der banker hende på lydkvalitetet. Andre DHT 26 , 01A er ikke en option da tilgængelighed af rør er
et problem anno 2015.

Overvejede at bygge en 4P1L riaa, men det kan heldigvis ikke lade sig gøre. Ikke nok gain.

/MVH Michael.

Mellemhjulet skrev: Tubetram skrev: Hej Mellemhjul ... Hvis du får lyst til at bygge 4P1L..tror jeg ikke du vil fortryde det...det er stadig den bedste pre jeg har prøvet mvh Bjarne Jeg var egentlig ved at købe en Bottlehead Quickie for fleksibilitetens skyld:     http://bottlehead.com/pr oduct/quickie-1-1- battery-powered-directly-heated-tube-pream plifier-kit/ Men så var der en Bottlehead Smash med Smash-up upgrade på DBA næsten samlet, til ca. samme pris for en Quickie med en PJCCS upgrade ville koste mig. Selv deres Quickie, som også er med DHT triode, mener de er bedre end deres gamle Foreplay serie, så det lyder lovende. http://bottlehead.com/product/smash-dht-preamplifier-kit/ Så kunne jeg jo læse at det kunne være noget som var så godt at der blev permanent, så jeg startede med at skille den ad og give den lidt finish. Der går nok et stykke tid inden den kommer permanent i brug, men den skal da samles færdig så den er klar. Især med Smash-Up kittet tror jeg det kan lyde ret godt.

Hej Mellemhjul.

Skulle vi ikke lige se et billede af den indeni, det andet siger desværre ikke så meget. Hvordan er gløden reguleret ??.

/MVH Michael.

Hej Michael

Hvad er laveste DC ind på din gamle regulator ..for at jeg kan få omk 30ma---jeg har jo kun ca 186vac på min trafo

skal jeg forstå det sådan at du kører med 30ma lige nu...mere liv ..men hvad med fylde i lyden
mvh Bjarne

Hej Bjarne...

Du kommer til at ligge meget tæt, hvis du skal have 30mA ved kun 186Volt.

Men som du kan se er det ikke gyratoren som ikke er effektiv nok.



PS! Hvis du skal på de "gamle" eller som jeg også kan skrive virkende gyrator vil en Murr Skildetrafo være
et hit, og de fås hos conrad for under 300 Kr..

/MVH Michael.

hejsa...det er ikke 186vdc   det er trafoen der giver 186vac

Tubetram skrev: hejsa...det er ikke 186vdc   det er trafoen der giver 186vac

Hvor meget DC har du på B+ ???

mener omk 236 til 245vdc

Tubetram skrev: mener omk 236 til 245vdc

Det er helt sikkert nok. Er det ikke målt belastet ???

Tubetram skrev: Hej Michael Hvad er laveste DC ind på din gamle regulator ..for at jeg kan få omk 30ma---jeg har jo kun ca 186vac på min trafo skal jeg forstå det sådan at du kører med 30ma lige nu...mere liv ..men hvad med fylde i lyden mvh Bjarne

Både mere lyd og mere fylde i lyden. Men rørrerne bliver en del varmere. Lige målt dem til ca 80 grader, mod nomalt 52.
