sh*t, C1 kommer for tæt på den 3-polet kontakt. Tror godt det kan rettes ved at "svæve" C1 en smule.

Der er lange "leads" på C1, så det skulle ikke være noget problem.

Har skrevet til min "Kina Print Support", men de svarer nok ikke på det.

Hvad kan man forlange for 128 Kr for 10 stk print.

Hej Bjarne...

Kan se du har hentet pakken. Håber alt er i den dobbelt checkede den...

Mine print er godkendt og de går i produktion, snares muligt, så plejer det
at tage 14 dage at nå DK, efter de er lavet...

Fik dem rettet i sidste øjeblik..

/MVH Michael.

Hej Michael

pakken er top top---

er lige kommet fra arbejde...og skal afsted i morgen igen..så nok ikke meget tid til lodning før mandag

spændende om projektet virker...

mvh Bjarne

Tubetram skrev: Hej Michael pakken er top top--- er lige kommet fra arbejde...og skal afsted i morgen igen..så nok ikke meget tid til lodning før mandag spændende om projektet virker... mvh Bjarne

Vi håber da at det virker. SÅ venter jeg bare på mine print, fik dem rettet til i sidste øjeblik. Der hvor jeg laver
Print arbejder de 6 dage om ugen, hvor surt for dem.

Fandt et spændende diagram til en soft-start delay til B+ , som jeg vil lave til min 2a3.

Uden relæ og kun 2 wire, til ind og ud. Så der skal lige laves lidt print igen .

/MVH Michael

Hej Bjarne.

Som aftalt poster jeg lige de pin connection på lnd150 og dn2540, i forhold til diagram.

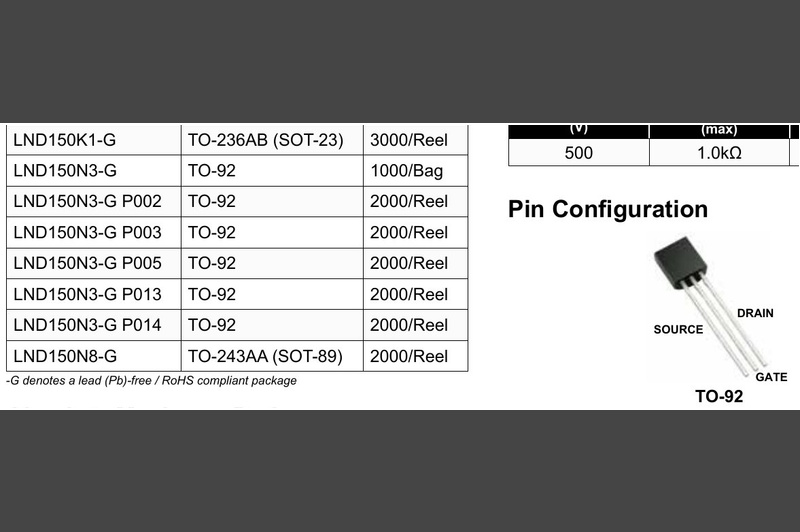

Lnd150 pin connection Datasheet

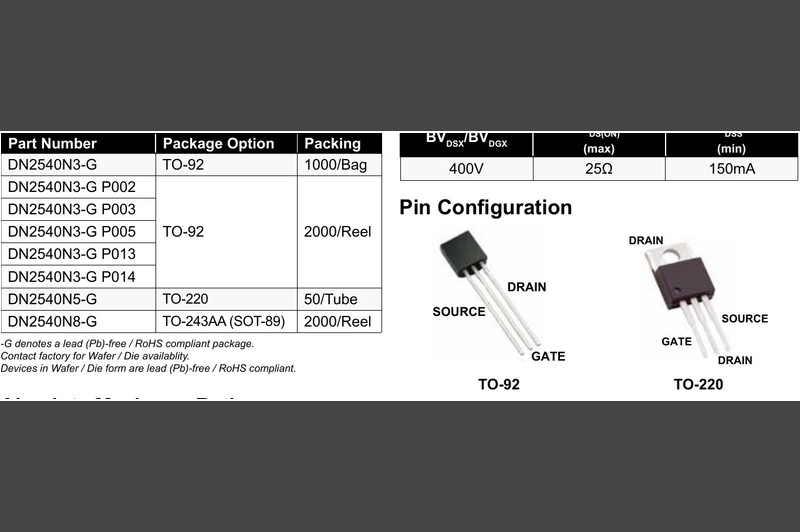

DN2540 pin connection Datasheet

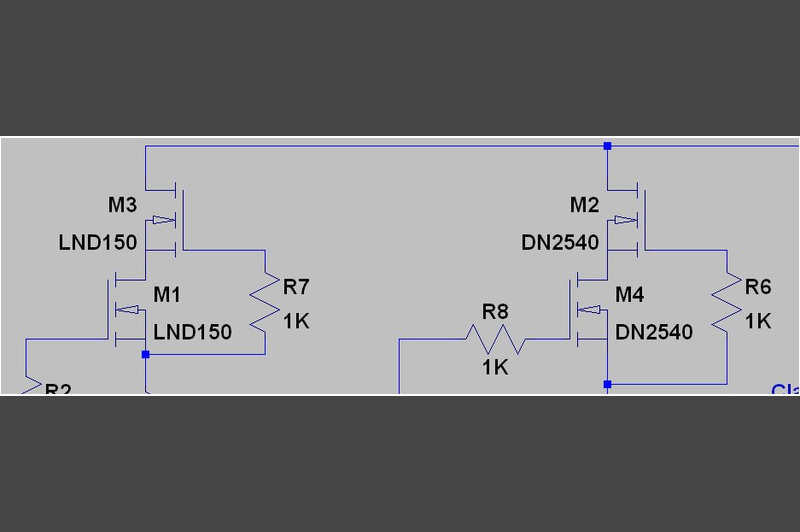

Snippet fra LT-Spice

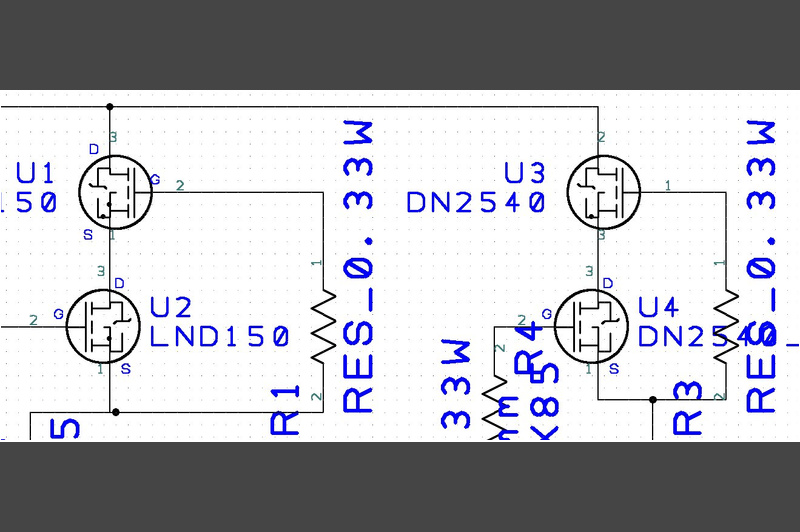

Pin Connection fra DesignSpark, her er der Pin på LND150.



/MVH Michael.

Bjarne du skal ikke tage dig af at DesignSpark ikke har de rigtige symboler for LND150 og DN2540.

Det er lagt ud på samme måde som i LT-Spice...

Modstande i DesignSpark Hedder lidt anderledes men jeg har forsøgt at pladsere dem ens.

Bare for god ordens skyld får du lige hele diagrammet fra DesignSpark.

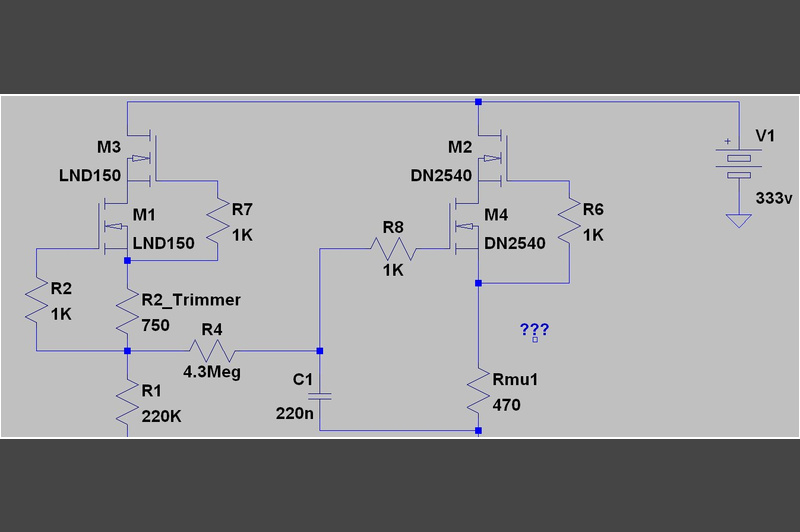

Først diagram fra LT-Spice

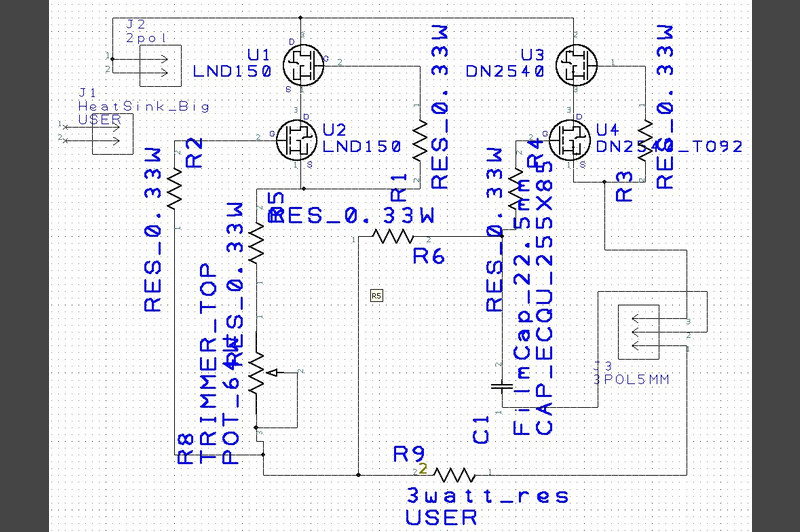

Diagram fra DesignSpark


/MVH Michael.

Hej Michael

lige hvad jeg havde brug for..takker
mvh bjarne

Tubetram skrev: Hej Michael lige hvad jeg havde brug for..takker mvh bjarne

Nu når vi ligesom er ved at gå den samme vej, mht gyrator, er det nærliggende at dele de ting vi hver i sær
finder ud af.

Spændende at høre hvad du finder ud af, jeg får først Print om nogle uger så du vil komme først.

nå fik lige spænding på gyrator...ingen røg men heller ingen regulering

ca 238vdc ind ..og efter 470r er der 213vdc

trimmer er tilsluttet med kun 2 af benene i brug ..midterste og en af de andre

dn2540 ---måler med multimeter ,gennemgang mellem 2 af benene..det er vel rigtig nok

Hej Bjarne...

Har du den modstand i serie med pot-meter den er ikke på digram..

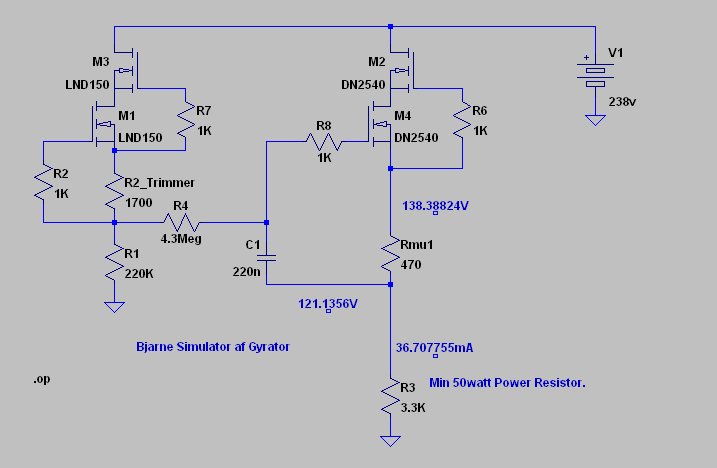

Jeg har lavet et simulering ved 1700 ohm, ser værdierne her.



Kan du få noget tilsvarende ???

/MVH Michael.

hovsa...den 1700r modstand har jeg ikke monteret...prøver igen i morgen..og ser om den så vil regulere

Hej Bjarne du skal bare have den 750 Ohm modstand i serie med trimmer.

Check lige at nå du måler over din Trimmer har du reelt en ohms modstand og ikke bare 0 Ohm.

Prøv at kortslutte pin 2-3 på pot og mål over pin1-3 , der skal være fra 0-1000 Ohm her.

/MVH Michael.

starter lige med serie modstand..ser så om det ændrer noget..

får tid igen i morgen aften--

Det at du ikke har brændt noget af er en god start. Følger med spænding din
udvikling her. Han se at der skal noget ohm på >750 før der rigtigt sker noget.

Husk på der går lidt tid før mine print lander så det er meget spændende det du
har gang i...

Snakkes ved i morgen...

/MVH Michael.,

Hej

fik serie modstand monteret...ingen forskel i regulering..

nå men jeg tror jeg venter til der kommer print....gider ikke lodde det hele ud lige nu..

kan ikke umidelbart finde en fejl...ser ikke ud til at transer er defekte,,,,ben 2 og 3 leder på dn2540 to 220----og ben 1 0g 3 leder på den lille

mærkelige transer,,der leder uden spænding

mvh bjarne

Hej Bjarne..

Lyder ikke for fedt, men lad os se når der kommer print. De kunne måske være her op til næste
weekend.

Gad vide om der er andre en Ale og os der har bygget denne her fine ting.

Vil lige prøve at lave en simulering med de data jeg fik fra en omkring en tråd om ecc83 og
CCS jeg startede op på diyaudio.

Der var en der sagde at LND150 skal have nogle andre parameter end SuperTek har opgivet.

Poster den lige her når jeg finder den.

/MVH Michael.

Hej Bjarne.

Tråden jeg startede op kommer her og vores gode ven Rod Coleman deltager så den er nok værd at læse.

ECC83 Gyrator

/MVH Michael.

Hej Igen..

Nu har jeg lavet alle mulige og ikke mulige simuleringer i Lt-Spice med de "2 forskellige" LND150
modeller og "2 foskellige 4P1L" og både med og uden resistor.

Uanset hvad jeg prøver vil jeg kunne regulere i et hvis område. Ales "hemmelige 4P1L_ST" som jeg
godt må bruge internt, virker også fint, det trækker dog mindre strøm en "det normale".

Har sågar haft en DN2540 "on top" i stedet for LDN150, det giver andre parameter men det virker.

Lad os sunde os lidt og vente på PRINT.

Hej Michael

der er sørme mange gode meninger om LDN150...gad egentlig vide hvad der er korrekt--

jeg har ikke så meget forstand på virke måder i Fet,,,men er det rigtig at dn2540...er åben ved 0volt,,,og lukker ned ved regulering ind på gate

Hej Bjarne.

Angående LND150 så finder vi ud af hvilken parameter der er de rigtige...

Ved at DN2540 ikke er god ved < 5ma , men det er heller ikke vores tilfælde.

>> men er det rigtig at dn2540...er åben ved 0volt,,,og lukker ned ved regulering ind på gate

Hvis jeg måler den ohmske modstand fra Drain-Source uden strøm på får jeg 0-5 Ohm så det ser meget
åben ud for mig.

PS! Vil lige prøve at route den RIAA ECC83 ud på tråden som jeg forespurgte på PCB. Vi er bare nød til at vide
det, så er jeg lidt kold over for om det ikke virker.
