Bjarne...

Jeg kan sende det med g-porto (39 kr uden omdeling), de "køle-plader" kan ikke komme i postkassen.

Hvis vi bestiller nu kommer det til fredag. Trods alt sparer vi porto er over 65 euro på de 200 kr.

Nok lidt optimistisk at få det herfra før Lørdag, da g-porto skal indleveres på posthus...

Jeg vil så gå igang med print, imedens du kan lave på hulprint...

/MVH Michael.

hulprint har jeg fået

og virker det ikke har vi da haft det sjovt

jeg vil se frem til lidt mere gain,,,selv om jeg ikke kan forstå at jeg får mere gain..med gyrator,,,vel at mærke uden støj...mere gain på trafo i min
er også mere støj

Ja helt sikkert, der er bestilt nu. Så venter vi på fedex, men senest Fredag har jeg tingene...

Hej Michael

Hvad er laveste DC spænding ind på gyrator,,så den stadig har nok til at regulere til Rør

mvh Bjarne

Hej Bjarne...

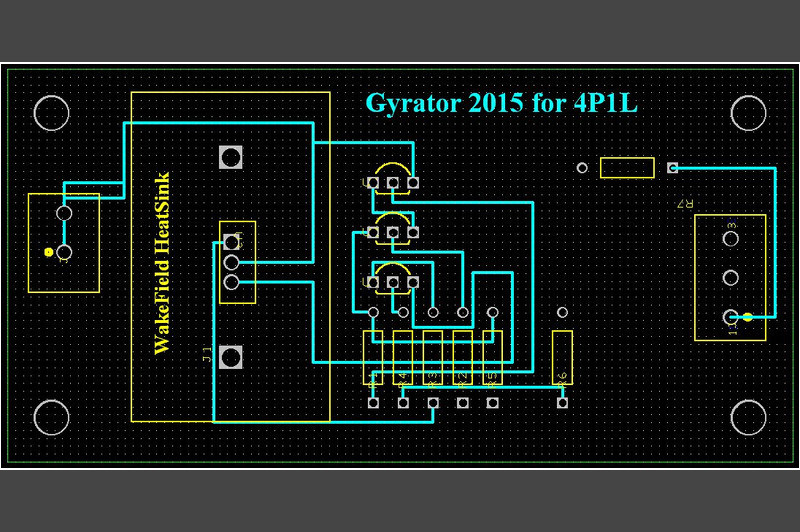

Godt det kun er hobby, har været igang med mit DesignSpark hele dagen.

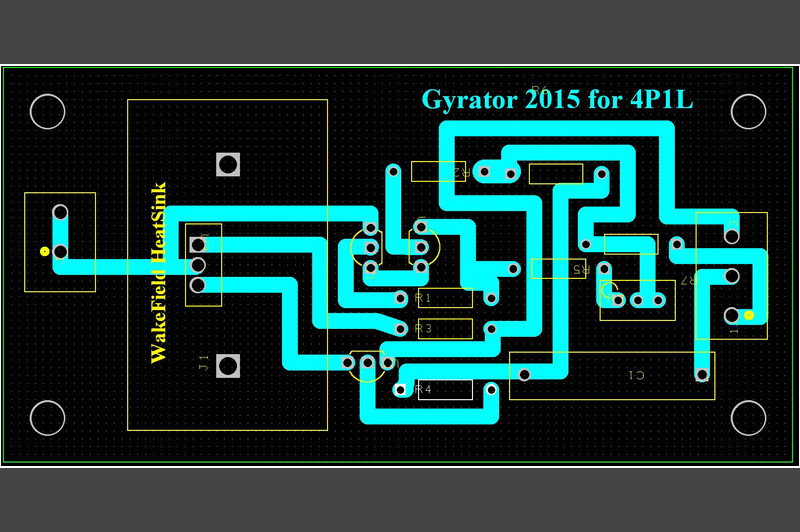

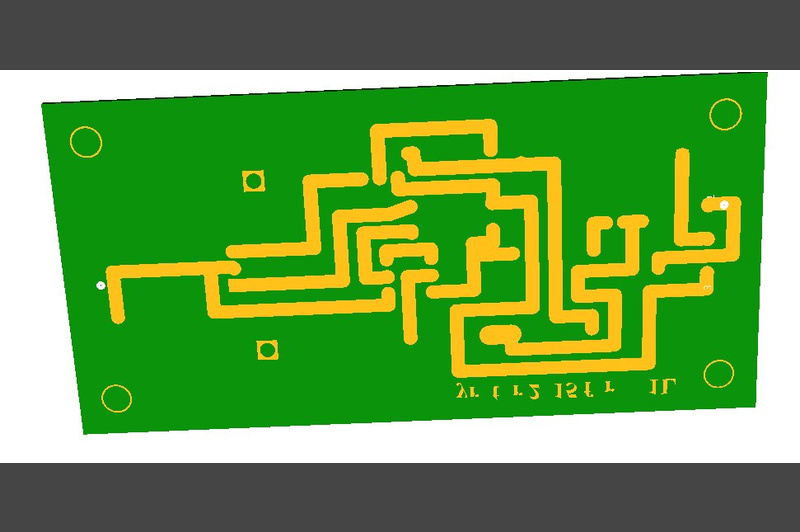

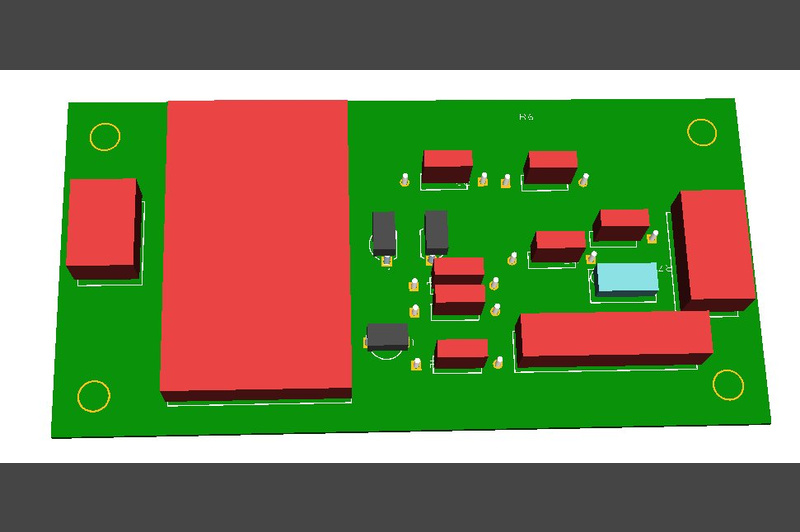

Fik reddet de fleste af mine hjemmelavet komponenter. Lidt udkast er det dog blevet til.



/MVH Michael.

Tubetram skrev: Hej Michael Hvad er laveste DC spænding ind på gyrator,,så den stadig har nok til at regulere til Rør mvh Bjarne

Laveste DC spænding er 250v , du må ikke gå under dette ellers reguleres der ikke (Arhhhhuurggg).


Man kan regulere over følgende områder...


(750R + 1K)

(15R) min - 130volt / 10.82 ma.
(15R) max - 190volt / 42.09 ma.

(1.3K + 1K)

(8R) min - 104volt / 18.20 ma.
(8R) max - 144volt / 41.62 ma.

/MVH Michael.

Kan ikke rette, men (8R) som jeg kører med skal kun have 160volt ind....

spændende med printet

det bliver tæt på med min dc spænding....har max 190v ac

Så er jeg bange for at det hedder en (8R) model... Men vi ved jo ikke helt om
hans simu holder endnu. Der sker ikke noget når det bygges med en (Modstand) som
simulering af rørret...

burde vel få tæt på 260vdc ind ved de 190vac...men skal selvfølgelig lige have et par modstande ind,for udglatning...

hvis ikke det holder er vejen frem nok de 8ohm

målte lige min ac på trafo

den giver kun 182vac.....så ligger nok lige på grænsen,,,,men må prøve

Uanset hvad de andre har gjort er jeg meget glad for min 8R udgave.

Jeg har den så langt ned mht forbrug at den kun bruger 47watt totalt.

Det er noget der giver noget med hensyn til varme. Husk på jeg på Coleman ver 7
kun kører med 7.5 volt AC in på mine trafoer.

Selv om de er meget store (90VA) bruger de kun 10.9w stykket...

Hej Bjarne...

Denne her trafo bruger jeg fra conradelektronik.dk

Artikel nr - 710676.

Det er en Murr skilletrafo og den giver mig 279volt belastet i min 4P1L. Koster latterlige 219 kr,
er bare ikke på lager PT.

Hej..

Så mangler jeg lige at lave top print layer og teste for elektrisk afstand.

Håber det virker ellers har vi jo haft det lidt for sjovt.







/MVH Michael

Det bør virke..Ale bruger jo noget tilsvarende til hans 01A rør

hvis ikke det virker med min trafo ..må jeg finde en anden løsning...om det så bliver ny trafo eller 8 ohm--

Michael

hvorfor bruger Ale 2 typer heater modstande...8 og 15r

er det kun for at mindske spænding til anode ?

michaelvv skrev: Hej Mellemhjulet. Nej jeg kører de 2.5 volt på mine 2A3, men kan nemt regulere dem ned til 2.1. Synes lyden bliver lidt for "vattet" på hvis der køres under de 2.4 volt. Nej jeg bruger ikke en modstand i serie med min Rike. Print - http://www.elecrow.com/ , men der er mange andre gode derude. Brug evt google og søg på "cheap PBC china". De koster absolut intet (10 PBC 5*10 cm) ca 12$ + forsendelse og alle tager paypal. PS! Den lyder faktisk også rigtigt godt med Rike alene, har en "backup" 4P1L stående..

Takker for oplysninger. Mht. dit PS kan jeg godt se du er nødt til at have en backup forstærker stående, så du holde dig med musik til arbejdet

Jeg ville dog være virkelig imponeret hvis du også have et backup sæt af dine store Tannoy kasser 15" Tannoy i store kasser er en dejlig højttaler.

Det kræver en masser plads at have et sæt ekstra Tannoy stående. Ville også være temmeligt vildt.

Hej Bjarne.

Regnet stumper ud til følgende...

22.24+(3.85)+(1.29)+(0.453*2)+(0.706*2)

De 22.24 er alle andre komponenter.

Dem i parantes er 50w + ekstra DN2540-G5 + 2 stk LND150 + 2 stk DN2540-G3

Så vi ender på - (22.24+(3.85)+(1.29)+(0.453*2)+(0.706*2))*7.54*1.25

Hvilket giver 280+39 ifragt = 319 Kr.

PS! Den afleveres på posthuset om ca 1 Time...

/MVH Michael.

Hej Bjarne...

Din pakke er sendt og jeg fik lavet print færdig, så de er sendt til produktion.

Lavede lidt om så der kunne komme en større 220K modstand på i watt...

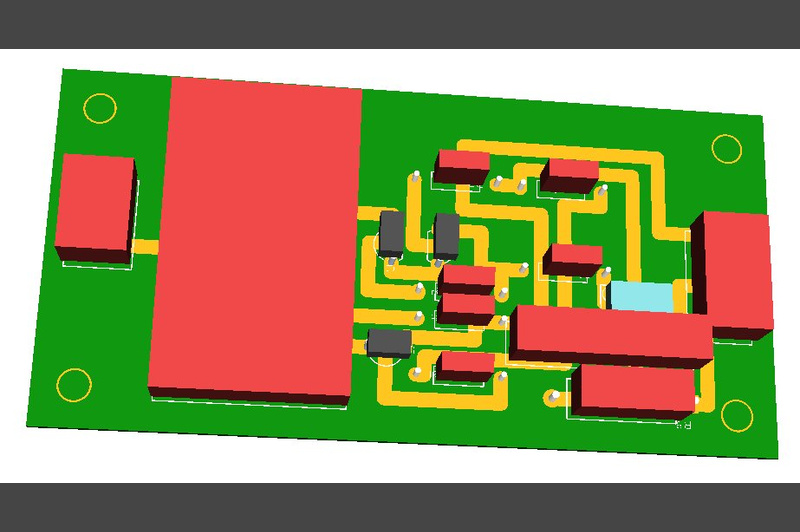

Top er nu også med baner. 2 Layer.

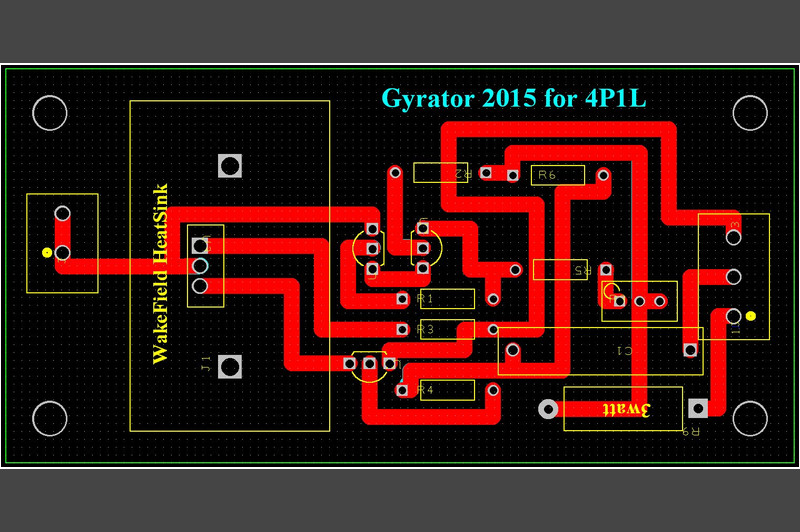

Bund som den kommer til at være.


/MVH Michael.
