Hej Michael

Det var godt jeg ventede med at bestille dele....nu ser det jo ud til at jeg får det rigtige første gang...tak for det--

Vil nu bestille dn2540 både to-92 og to-220

vil lave gyrator .før jeg bestiller Rod coleman ver7,,,har jo en ver 5 liggende jeg aldrig har fået monteret--

starter ud med at bruge et par mundorf silver in oil jeg har liggende, til output cap

mvh Bjarne

Hej.

Så kommer der lige en "billig" opstilling så det kan testes uden 4P1L rør i.

Den 3.3K res er den eneste lidt dyrere ting, og den skal være en 50watter.

Ret høj i strøm, men okay.


Dette her er absolut settings. Ikke højere.


PS! En modstand kan selvfølgelig ikke simulere rørret man kan bruges til at teste dine gyrator.

/Michael.

Ikke dumt,,,bestiller så lige en effekt modstand til test---den bliver så lige monteret på en køleplade

så en 1,5k trimmepot er ok ?

jeg vil nok få nogle lavere værdier end du har.....har max 190vac fra trafo---

Tubetram skrev: Hej Michael Det var godt jeg ventede med at bestille dele....nu ser det jo ud til at jeg får det rigtige første gang...tak for det-- Vil nu bestille dn2540 både to-92 og to-220 vil lave gyrator .før jeg bestiller Rod coleman ver7,,,har jo en ver 5 liggende jeg aldrig har fået monteret-- starter ud med at bruge et par mundorf silver in oil jeg har liggende, til output cap mvh Bjarne

Jeg vil gerne lige lave den med en modstand først. Da meget er blevet ændret i løbet af de 6 mails jeg
har haft med Ale.

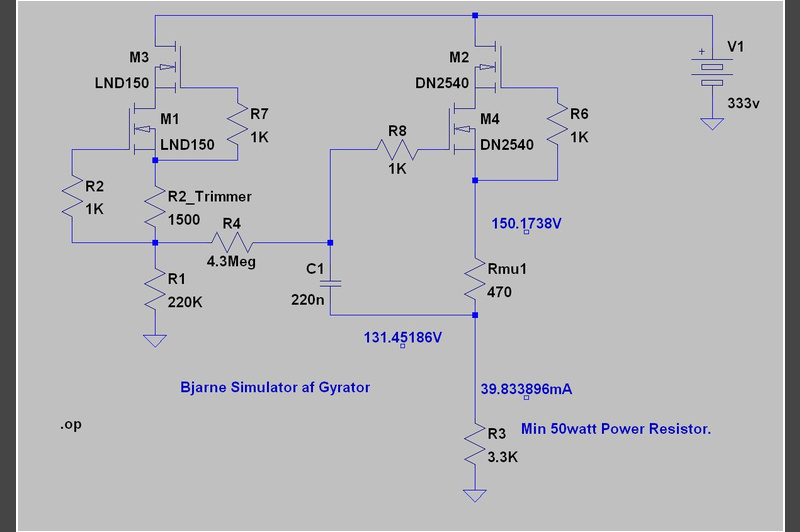

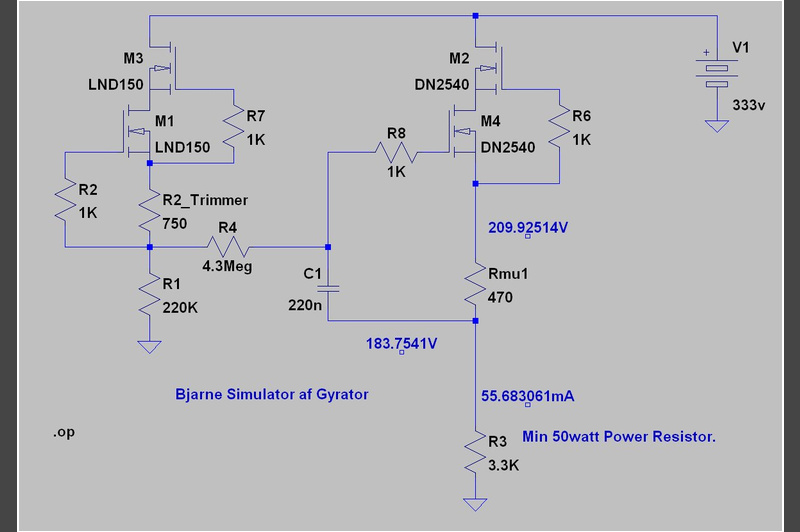

To ting som jeg kan se i Lt-Spice er følgende...

Rmu1 (mindst 5watt , helst 10watt)
R1 ( 1watt)
Resten af modstande er fint nok med 0.25 watt...

Jeg starter helt sikkert også op med en DN2540/DN2540 to-92 løsning...

/MVH Michael.

Tubetram skrev: Ikke dumt,,,bestiller så lige en effekt modstand til test---den bliver så lige monteret på en køleplade så en 1,5k trimmepot er ok ? jeg vil nok få nogle lavere værdier end du har.....har max 190vac fra trafo---

Hvis Simu virker max 1K og en serie modstand på 500 ohm, kan altid trimmer til, men JEG VIL IKKE LAVE
NOGET HVOR MAN KAN BRÆNDE ENS FORSTÆRKER AF pga en trimmer.

det var vist godt du fik fat i Ale

heldigvis er stumperne ikke så dyre

Bjarne ved bare ikke om hans simuleringer holder vand, derfor vil jeg har den på en Resistor først.

Jeg har nogle hunde dyre 100w power resistor på 2.5K og 5K liggende , vil lige simulere på dem.

Det vigtigste er at vi kan få simuleringerne til at virker på denne modstand får vi rister 4P1L rør.

Når det er stabilt op du er oppe og køre kan du evt altid købe en dyrere output cap.

Havde selv en Clarity MR i i starten der var ikke fedt nok.

Ser lige om jeg kan regulere fra ca 15-50 ma men mine 100watter..

fra 500-1.5K på trimmer vil følgende modstande give

(5K) fra 27.5ma - 42.2ma .
(3.9K) fra 34.37ma - 52.85ma.
(3.7K) fra 36ma - 55.38ma.
(3.3K) fra 39.8ma - 61.25ma.

Har du noget idee om hvor meget strøm du vil have ???

Synes 45ma er helt vildt på et 60ma rør...

skal helt givet ikke meget over 30ma

kan jo være at jeg skal længere ned, evt der hvor du ligger

Glemte lige denne oplysning..

Hvis Ale's simulering holder, så vil regulering på trimmeren give følgende.

(15R) - 750 ohm 42.09ma
(15R) - 1750 ohm 10.82ma

(8R) - 1300 ohm 41.62ma
(8R) - 2300 ohm 18.2ma

Så det vil nok være smart med en serie modstand (15R - 750ohm) , (8R - 1300ohm). Hvis du da ikke skal over
de 42 ma.

skal lige forstå det rigtig........de 15ohm er det den der sidder ved heater ?

og de 1750 er trimmer ?

Tubetram skrev: skal lige forstå det rigtig........de 15ohm er det den der sidder ved heater ? og de 1750 er trimmer ?

Jeps. Simuleringerne ændres lidt pga de forskellige katode-modstande...

på min trafo udgaver er der monteret 2 stk 300ohm modstande til rør klemmer 3 og 4 fra anode

er de også på din --og hvad vil de betyde i en simulering

Tubetram skrev: på min trafo udgaver er der monteret 2 stk 300ohm modstande til rør klemmer 3 og 4 fra anode er de også på din --og hvad vil de betyde i en simulering

Kan ikke lige huske helt præcis hvad det nu var de skulle bruges til, men noget med at sænke spænding på
G2,G3 på pentoden. Men det betyder ikke noget overhovedet.

Bjarne jeg er lige ved at lave en liste til "Mouser" da de har det helt fede komponenter.

Poster den lige her. Det bliver nok lidt dyrere end Reickelt komponenter, men det er kun kvali ting.

Deres Burns trimmer er bare klasse, meget bedre en dem på colemans board...

De har også den helt rigtige køler til DN2540 to-220 hus.

Bjarne jeg laver lige en liste til mouser (Skal dog over 65Euro) , men der er flere komponenter de
har som jeg gerne vil have på mine...

(C1) 80-F461DB224F400L - 400v Kemet 1% film Caps. 2stk
(R2,R7,R6,R8) 271-1K-RC - 1K Xicon Metal Film 1%. 8 stk
(LND150) - 689-LND150N3-G 4 stk
(DN2540 to-92) - DN2540N3-G 2 stk
(DN2540 to-220) - DN2540N5-G 2 stk
(R4) - 603-MFR-25FTE52-4M3 2 stk
(R1) - 594-5083NW220K0J 2 stk
(Rmu1) - 588-40F470E 2 stk
(serie modstand 750 ohm) - 660-MF1/4DC7500F - 2 stk
(serie modstand 1300 ohm) - 660-MF1/4DC1301F - 2 stk
(Trimmer 1K) - 3296W-1-102LF - 2 stk
(køleplade) - 567-647-10ABP - 2 stk

PS! bjarme gider du ikke at dobbelt checke den den skulle være okay. Bare være sikker.

/MVH Michael.

Hej Bjarne..

Hvis vi går hele linien ud er der for 22.24 euro hos Mouser + moms for begge gyratorer.

Det er burns (trimmer) og (ohmite 470Ohm / 10watt) og (køleplade) der koster lidt...

Men jeg gider ikke gå ned på komponent kvaliteten.

det ser ok ud din vareliste

skal vi bestille sammen...det er vel det samme jeg skal bruge

Tubetram skrev: det ser ok ud din vareliste skal vi bestille sammen...det er vel det samme jeg skal bruge

Det var lige det vi skal gøre. Jeg finder lige noget til "lager" så vi kommer over de
65 Euro.

De har en 4K vishay Dale 71-RH0504K000FE02 power resistor 50watt 1% til 3.85 euro.

Vil du ikke have en sådan med eller vil du bare sætte strøm på.

/MVH Michael.

må vist hellere få en 50w med,,,ikke ødelægge noget

må vi ikke hellere tage en ekstra dn2540 to-220

Hej...

Jeg har købt ekstra af alt, undtagen din 50watt 4K...

Købte bare til et sæt til, nu må vi håber at det virker.

Har også 3 stk 5*10 hulprint fra Reickelt liggende, hvis du mangler...
