Kan med sikkerhed på min 4P1L sige at det ændrer noget når der ændres på strømmen.

Ligger normalt på de 25ma, men kan som sagt nemt ændre det.

Ved over 28ma bliver det meget "levende" her under 22ma bliver det for kedeligt.

Nok forskel fra din (trafo kobling) kontra min Caps kobling. Vil tro uden at vide det, da jeg ikke har
prøvet det, men Caps kobling klarer sig bedre med mindre strøm.

Vil lige prøve at rykke min op på (113.5volt/30ma) i morgen kan nemt ske det er anderledes med de
nye trafoer jeg har i min 2A3...

Tubetram skrev: hviket spændingsfald har du over RMU1 i din simulation det er vel dette spændingsfald der bestemmer MA

Over RMU1 er der ca 15 volt.

Nej, Det store spændingsfald sker over M2 (DN2540) , det er nemlig hele ideen I et
CCS kredsløb , RMU1 er kun for at give lidt modstand når der koldstartes.

Der skal også noget "Alvorligt" Køling på M2 da det er arbejdshesten (6.27 watt)

RMU1 (0.451 watt) , men alligevel 5-10 watt pga den koldstart til rørret trækker strøm.

LND150 ligger (0.12 watt) intet af betydning.

Tubetram skrev: Hej Mellemhjul ... Hvis du får lyst til at bygge 4P1L..tror jeg ikke du vil fortryde det...det er stadig den bedste pre jeg har prøvet mvh Bjarne

Jeg var egentlig ved at købe en Bottlehead Quickie for fleksibilitetens skyld:     http://bottlehead.com/pr oduct/quickie-1-1-battery-powered-directly-heated-tube-pream plifier-kit/ Men så var der en Bottlehead Smash med Smash-up upgrade på DBA næsten samlet, til ca. samme pris for en Quickie med en PJCCS upgrade ville koste mig. Selv deres Quickie, som også er med DHT triode, mener de er bedre end deres gamle Foreplay serie, så det lyder lovende.

http://bottlehead.com/product/smash-dht-preamplifier-kit/

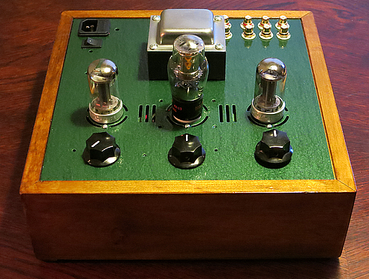

Så kunne jeg jo læse at det kunne være noget som var så godt at der blev permanent, så jeg startede med at skille den ad og give den lidt finish. Der går nok et stykke tid inden den kommer permanent i brug, men den skal da samles færdig så den er klar. Især med Smash-Up kittet tror jeg det kan lyde ret godt.

michaelvv skrev: Mellemhjulet skrev:   http://www.jacmusic.com/techcorner/SBENCH-PAGES/sbench102/dh t.html

michaelvv skrev: Hej jeg går fra 2.1 og ned til 1.55 volt. Der er udelukkende en spørgsmål om at "sænke mikrofoni" som er den eneste svaghed ved 4P1L.

Mellemhjulet skrev: Det ser også ud til det kun holder for DHT rør, har du i øvrigt prøvet det på dine 2A3 rør også?2. De der kondensatorer du havde til test fra NewclassD lød interessante. De var vist ikke så homogene som ønsket, men var også sat sammen af to forskellige typer. Er der nogen som har prøvet f.eks den mindste V-Cap CuTF og en stor SCR Teflon? Altså et mix hvor lydsignaturen måske var mere ens. Her teflon - teflon, kunne også være lille dyr PIO og større billig PIO? Er der nogle retninglinjer for størrelsen af R og den lille parallel kondensator?  Har set priserne på nogle kondensatorer, og de er jo pænt dyre.3. De printplader du får lavet, kan man få dem lavet i små oplag, og hvor er det?

Jeg kører men en lille "V-cap 0.1uf" og en større "Rike S-caps 0.33uf".. Print får jeg lavet i Kina og jo du kan få dem lavet i små
oplag 10 stk 5*10cm ad gangen.

[/QUOTE]

Hvis man ser på hans tal, falder forvrængning til omkring 1/3, samt røret bliver mere lineært ved "starving", så et eller andet sted må der også være en lydmæssig ændring, udover mikrofonien. Det er derfor jeg var ville høre om du havde prøvet på dine 2A3 rør også.

Bruger du så en modstand i serie med Rike, og V-cap i parallel med det? Så vidt jeg lige kunne regne ud ville det dæmpe lyden fra Fike i takt med at frekvensen steg, så den "gode" kondensator blev den dominerende lydmæssigt. Altså i stedet for at Rike kørte bunden alene, og at lyden ellers blev fordelt 50/50 højere oppe.

Har du et link til print stedet?

Hej Mellemhjulet.

Nej jeg kører de 2.5 volt på mine 2A3, men kan nemt regulere dem ned til 2.1. Synes lyden bliver lidt for
"vattet" på hvis der køres under de 2.4 volt.

Nej jeg bruger ikke en modstand i serie med min Rike.

Print - http://www.elecrow.com/ , men der er mange andre gode derude. Brug evt google og søg på
"cheap PBC china". De koster absolut intet (10 PBC 5*10 cm) ca 12$ + forsendelse og alle tager paypal.

PS! Den lyder faktisk også rigtigt godt med Rike alene, har en "backup" 4P1L stående..

Hej Bjarne.

Fik svar tilbage fra Ale med det ændrer ikke noget ved simuleringerne.

Har spurgt om han ikke kan sende de libs, han bruger til Lt-Spice.

Der er for store afvigelser på det har har og det jeg får.

/MVH Michael

Hej Michael

venter lige med at bestille stumper til vi er sikre på at det vil fungere..

mvh Bjarne

Hej Bjarne...

Tror nu nok det vil fungere, men jeg tror ikke på de målinger han får.

Nu snakkede han også lige om at skifte den ene DN2540 M4 til en BF862 (smd).

Det virker lidt under udvikling dette design.

Jeg har spillet på 30mA/113.5v. Så bliver den meget livligt og åbent her.

Ved ikke helt om jeg vil ligge så højt på mit setup, men det skal da prøves.

Lyden virker meget direkte, men det virker ikke så meget som er problem, som det var
da jeg for lang tid tiden prøvede det.

Jeg har målt på min gyrator og det er kun M2 som skal have en seriøs køling.

PS! Vil godt prøve at lave nogle print til projektet, jeg skal bare have noget mere færdigt før
jeg ligesom kan gå igang. Vil gerne have en 2-pol (skal kun bruge den en) som indgang, og en 3 pol
som udgang. 1-stel (fra 220R) , 2-anode (fra 220n), 3-(power resistor, afkoblingscaps).

Umiddelbart skal det kunne være på et (5*10cm) print.

/MVH Michael.

Ved ikke hvad der er forskel på dn2540 og bf862....men det begynder så at ligne hans gyrator for 01a rør

prøv at se spændinger for den..de ligner mere dem du har i din simulering

mon ikke jeg bare skal prøve at bygge den og så se om det virker---så kan vi vende tilbage til print

Michael

Kan du prøve at lave simulering for hans gyrator til 01A rør..

jeg er godt nok ikke speciel elektronik kyndig i kredsløb.....men den eneste større forskel jeg kan se ,,,er brug af en SK170 fet,,istedet for en
dn2540

så det er vel spørgsmålet om jeg kan bygge den udgave til 4P1L ??????

Bjarne hvis du bygger en og det virker som du forventer.

Vil jeg godt bagefter "bøvle" med at få den lagt ud på print.

Vi har begge udlodder, så det skulle være piece of cake at få det over på print.

Ved ikke hvad forskellen er, men andre bruger også en 2SK170.

Diyaudio BF862

Måske vi er så heldige at en som feks NewClassD kigger forbi. Det kunne vi lære noget af.

Tubetram skrev: Michael Kan du prøve at lave simulering for hans gyrator til 01A rør.. jeg er godt nok ikke speciel elektronik kyndig i kredsløb.....men den eneste større forskel jeg kan se ,,,er brug af en SK170 fet,,istedet for en dn2540 så det er vel spørgsmålet om jeg kan bygge den udgave til 4P1L ??????

Har desværre ikke LT-Spice data for et 01A rør, endnu... Har du set dem på Ale's side ???

har ikke set data på 01a rør     kun læst på dette link

hvis du nu bruger 4p1l som rør og sk170fet....må det vel give en indikering på om det kan bruges

vil lige se om Rsparts har denne sk170..så kan jeg få den med

Hej Bjarne...

Fandt den simu på 01A på git-hub, vil prøve den imorgen...

____________________________________________

.subckt 01A 1 6 3
+ params: mu=7.7 ex=1.512 kg1=8700 kp=57 kvb=1116 rgi=1000 vct=.372
+ ccg=3.1p cgp=8.1p ccp=2.2p
e1 7 0 value=
+{v(1,3)/kp*log(1+exp(kp*(1/mu+v(2,3)/sqrt(kvb+v(1,3)*v(1,3) ))))}
re1 7 0 1g
g1 1 3 value= {(pwr(v(7),ex)+pwrs(v(7),ex))/kg1}
rcp 1 3 1g
c1 2 3 {ccg}
c2 1 2 {cgp}
c3 1 3 {ccp}
r1 2 5 {rgi}
v1 5 6 {vct}
d3 6 3 dx
.model dx d(is=1n rs=1 cjo=1pf tt=1n)
.ends

____________________________________________

/MVH Michael.

Hej Bjarne..

2SK170-BL er udgået fra mouser, så det bliver nok sværere...

Reichelt tyskland har alt hvad jeg søger,,,også sk170

kunne også vælge bf862....meeeen den er godt nok ikke stor

Tubetram skrev: Reichelt tyskland har alt hvad jeg søger,,,også sk170 kunne også vælge bf862....meeeen den er godt nok ikke stor

BF862 er SMD.

Fandt også lige dem fra tyskland som også har 2sk170

link

Reichelt er super fine at handle med, har købt meget igennem dem. Du kan også købe dine hulprint der....

Hej Bjarne...

Husk lige at du SKAL bruge en DN2540N5-G fra dem, de andre klarer ikke mosten...

Hej Bjarne..

Jeg har haft rigtigt mange mails med Ale idag, og er kommet frem til at 2SK170 (Idss 20ma) ikke kan klare
jobbet, da dens Idss skal være 60ma for at kunne klare dette.

Der der findes forskellige typer, skal du være sikker på at det ikke er dem der kun kan klare 24ma.

Ellers kan man jo bare lave den med en DN2540N3-G den klarer 120ma. Så er man sikker.

Som sagt layout er om alle omstændigheder to-92, skal tænke det når der skal laves print.

Jeg har lavet en LtSpice simulering som passer ret godt på det at have et rør i. Det vil gøre at du ikke
futter noget af. Poster den lige.

PS! Fik de libs som Ale bruger til LtSpice nu passer mine målinger fint med hans...

/MVH Michael.

Hej.

Først kommer der lige simulering på en CCS DN2540 , som passer til det Ale har fået.

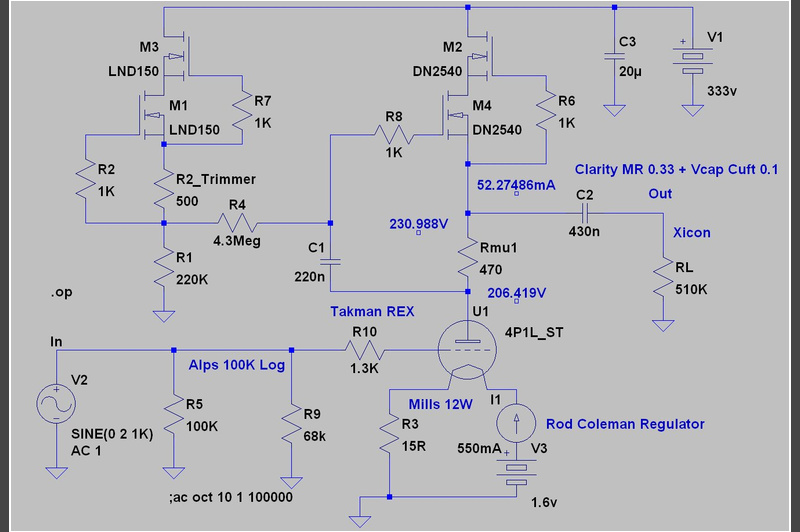

Maximum settings se prober på diagrammet (500 ohm Trimmer)

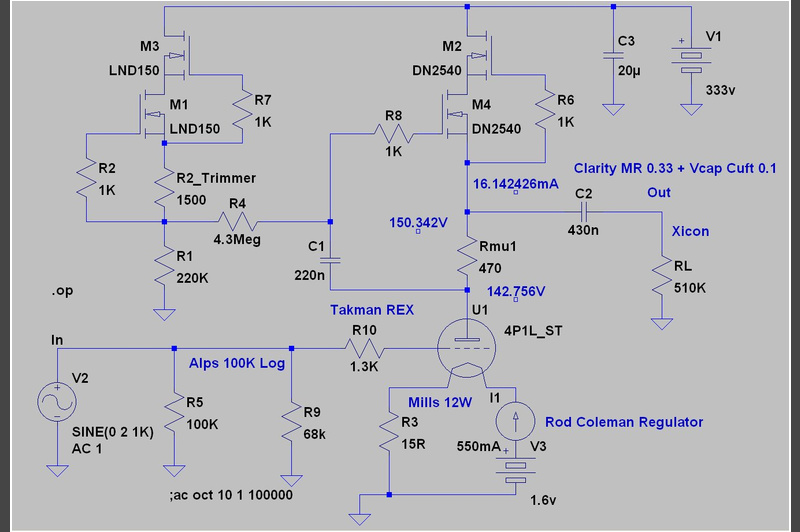

Minimum settings se prober på diagrammet (1.5K Ohm Trimmer)


PS! Derfor når dette testes start med at være sikker på at din trimmer er på max.

/Michael.
