Hej

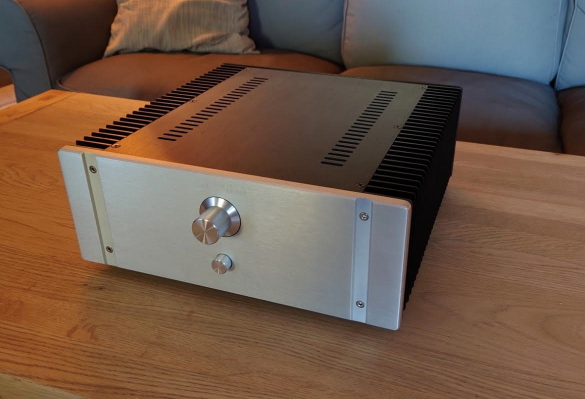

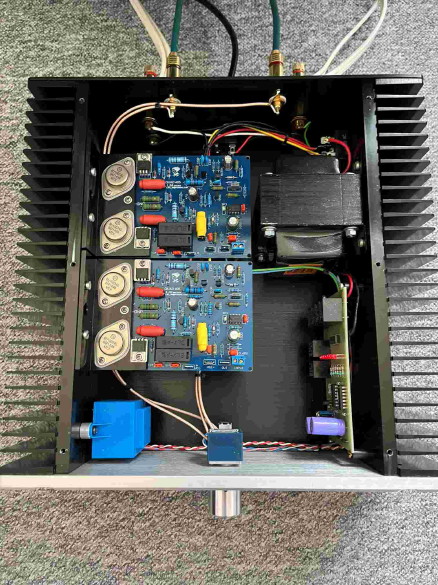

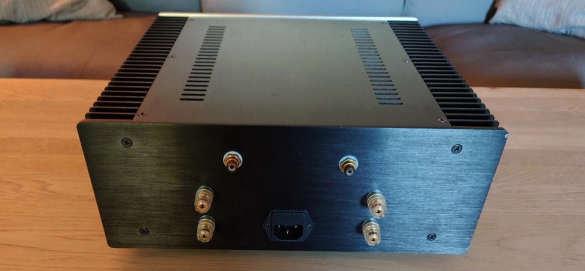

Jeg har lige fået fingrene i en Quad 405-klon, og må indrømme, at den spiller overraskende godt. Byggekvaliteten er også okay. De to Quad boards ser ud til at være af kinesisk oprindelse, men resten er solidt sat sammen. Der sidder to 10.000 µF Sprague elektrolytter uden for de to boards, og trafoen leverer 2x24V.





Så nu til mine spørgsmål:

1. Er der nogen, der har et bud på, hvor mange watt den kan levere med den strømforsyning?

2. Der sidder en LM301 opamp i den – har I forslag til alternativer? Og vil en opgradering kræve andre komponentændringer?

Med den opgivne transformatorspænding yder den i omegnen af 2x120W/8 Ohm.

Med hensyn til LM301. "If i works, don't fix it".

Kredsen er valgt af flere årsager. I denne sammenhæng ud fra at den opfører sig stabil i henhold til kredsens datablad.
Uden tendens til selvsving, som er et vigtigt parameter i et forstærkertrin.

Kaj. skrev: Med hensyn til LM301. "If i works, don't fix it".

Præcis.
LM-301 er valgt NETOP på grund af dens "dårlige" egenskaber. Den er "langsom" og har ikke særligt stort frekvensområde.
Du kan læse spalte op og ned på nettet af/om folk, der har prøvet at sætte nyere/"bedre" opamps i den, med selvsving
og afbrændte udgangstrin til følge.
Skift den IKKE med noget som helst andet

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

UPS. Jeg har lavet en alvorlig regnefejl. Udgangseffekten ligger nærmere omkring 2x70W/8 Ohm.
Jeg havde ikke regnet RMS værdien af forsyningsspændingen ind i opgaven.
Det rigtige vil være at sætte den på testbænken hvor tab i transistorernes saturationspænding med videre indregnes i det samlede resultat.

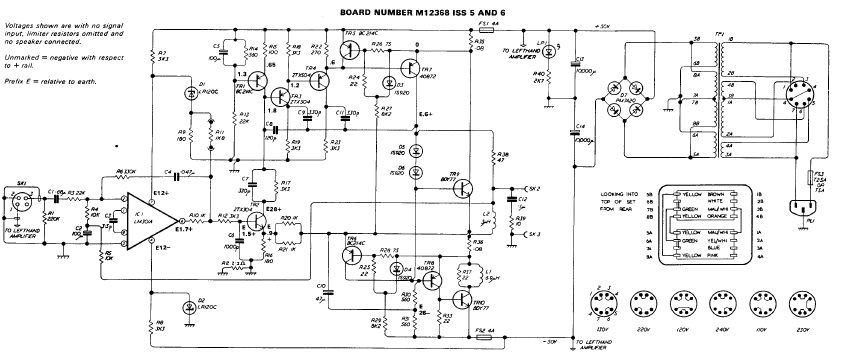

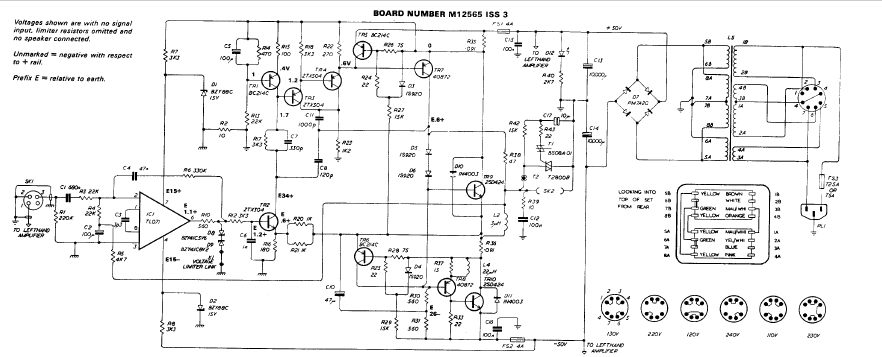

Spørgsmålet er hvilket diagramlayout kineserne har anvendt, for der findes mange udgaver. Her er blot to af de mange.
Det ene med LM301 og det andet med TL071.

Tak for jeres input.

Jeg lader den gode gamle 301 sidde i kredsløbet.

@Kaj
Hvordan har du beregnet effekten? Hvis jeg bruger denne formel P(RMS) = U(peak)^2/2R så får jeg et andet urealistisk tal. Ved godt at der ikke
kompensere for tab og spændingsfald i formel.

Morer mig lidt over køleplade konfigurationen. Begge moduler på samme køleplade. Den ene kan sikkert dække behovet, men alligevel.......

__________________
http://www.martinloganowners.com/~tdacquis/forum/showthread. php?t=9048

@Golfdane
Enig

@Nustrup.
Under forudsætning af at have forstået din formel korrekt og 2x24V på transformatoren må du komme frem til ~72W/8 ohm.

Jeg kludrede godt og grundig i det ved at sammenblande dine data med det jeg husker fra mine selvkonstruerede Quad405
kloner bygget for 30 år siden. Her anvendte jeg en Transduktor ringkernetrafo på 2x33V med hvilken kredsløbene inklusive
diverse tab ydede godt og vel 120W. Så i min iver skrev jeg det. Mega fejl.

24VAC giver ensrettet 34VDC. 33VAC giver ensrettet 47VDC. Jo højere spænding jo større spændingssving - jo højere effekt ……
naturligvis.

Bevar din forstærker som den er. Den valgte transformatortype bidrager til den gode lyd du har oplevet og er forstærkeren fri for
50Hz brum er alt perfekt.
