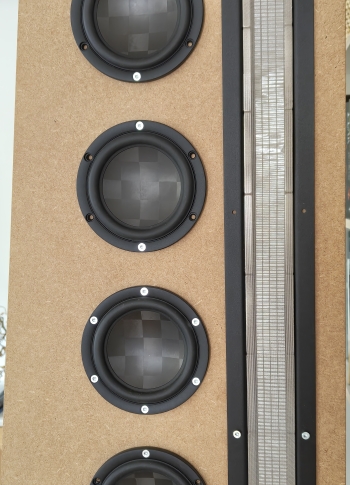

Diskantbåndet og mellemtonerne i kabinet nr. 1 er nu monteret:



Alle mellemtoner skal selvfølgelig have 6 skruer som vist på den ene enhed, og de sidste skruer til montering af diskantbåndet skal i

Det er nok lidt svært at se på billedet, men foran diskantbåndet sidder der et tyndt metalnet i rustfrit stål. Det er helt umagnetisk, så selvom det sidder direkte oven på neodymiummagneterne, så er der ingen hjælp at hente der. Jeg har fæstet det i top og bund med nogle kraftige stykker halvhård plast, men for at båndet ikke skal sidde og rasle, skal der findes en løsning, der holder metalnettet på plads i begge sider i hele båndets længde.

Jeg overvejer et par smalle og meget tynde strimler båndstål, som vil blive holdt på plads af magneterne og dermed spænde metalnettet godt fast ...

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

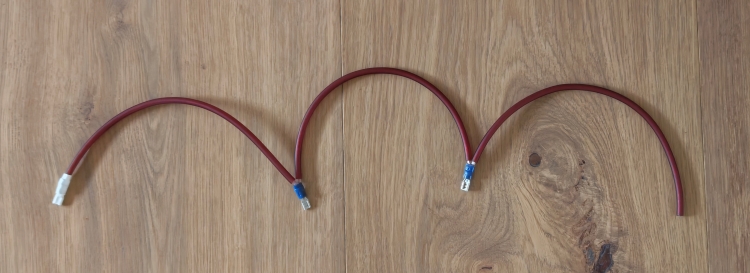

Jeg er i gang med at lave ledningsnetværket til mellemtoneenhederne i højttaler nr. 2:



Med en god crimptang og nogle fornuftige fladstik går det rimeligt nemt at samle stumperne

Der kommer naturligvis krympeflex på alle fladstikkene.

Kablet er på 2,5 kvadrat, men det er dobbeltisoleret, så der er lidt ekstra arbejde med afisolering. Heldigvis kan man sagtens lytte til musik samtidig

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

Hov hov..
Du skriver højttaler nr.2...?
Er det ligefrem STEREO

Meier skrev: Hov hov.. Du skriver højttaler nr.2...? Er det ligefrem STEREO

JA

Det er godtnok en af denne tråds mest velbevarede hemmeligheder, at jeg faktisk har bygget hele 2 kabinetter, men efter årelange overvejelser, syntes jeg, at det blev bedst sådan ...

Det har til gengæld så betydet det dobbelte arbejde, hvilket også er en af de allervæsentligste årsager til, at dette projekt har taget så lang tid, og fortsat vil tage ekstra tid

Jeg kan også løfte sløret for endnu en overraskende hemmelighed: Kabinet nr. 1 er venstre stereokanal, og kabinet nr. er højre stereokanal!

(Disclaimer: Der kan forekomme rigelige mængder af ironi i ovenstående )

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

Og så skulle der selvfølgelig have stået: "Kabinet nr. 1 er venstre stereokanal, og kabinet nr. 2 er højre stereokanal!"

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

2 kabinetter - og stereo.
Det næste bliver vel, at du siger at der også er en sub

Nå - lidt mere seriøst:
Dejligt at det skrider fremad.
Det bliver jo ret spændende når der kommer strøm på og lyd ud.

Meier skrev: 2 kabinetter - og stereo. Det næste bliver vel, at du siger at der også er en sub Nå - lidt mere seriøst: Dejligt at det skrider fremad. Det bliver jo ret spændende når der kommer strøm på og lyd ud.

Ja, det bliver vildt spændende, og der er heldigvis ikke så lang vej, som der har været

Der dog et stykke vej endnu, og der dukker nogle udfordringer op i ny og næ ...

F.eks. opdagede jeg, at den ledningsføring, jeg har lavet til bånddiskanterne, er noget juks. Heldigvis fandt jeg på en løsning, som jeg fik implementeret på den ene bånddiskant i dag. Der kommer nogle billeder, så snart jeg har sikret mig, at det også fungerer, når jeg monterer bånddiskanten i kabinettet

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

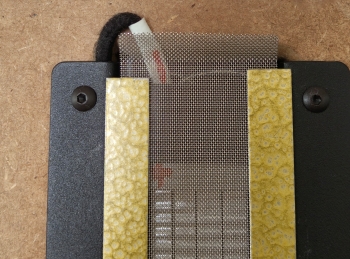

Jeg fik de stykker båndstål, som skal holde beskyttelsesnettet foran diskantbåndene på plads, i går:



Som det måske ses, båndstålsstykkerne forgyldte, da jeg har fundet ud af, at dette giver markant bedre lyd

Nå, spøg til til side. Båndstålsstykkerne stammer fra en rest af en stålplade, som var malet med noget guld-hammerlak. Det ser da meget godt ud

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

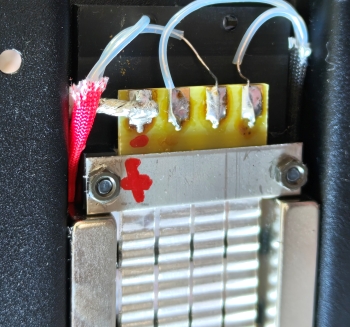

Som den opmærksomme læser vil have set på det foregående billede, så sidder noget ledning og stritter opad oven for bånddiskanten

Det ses nok nemmere her:



Som sagt, noget juks! Og det måtte løses!

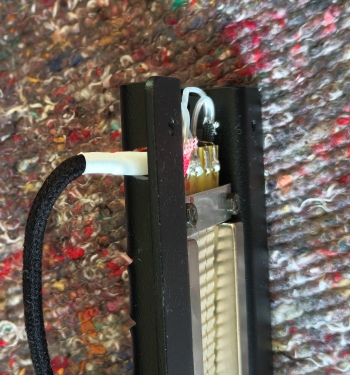

Den lidt tykke ledning (LessLoss Hookup Wire Large) kræver en lidt anden tilgang, så jeg kiggede lidt på den anden bånddiskant (som er identisk med den allerede monterede), og fandt ud af, at der kunne laves en "sidedør":



Jeg havde ikke lyst til at begynde at afmontere selve båndet, så der blev boret og afgratet med stor forsigtighed, hvorefter lodningen blev drejet 90 grader:



Der skal så laves en lille udskæring i den indvendige kant i kabinettet, der hvor kablet kommer ud. Men hvis det ellers lykkes fornuftigt, skal bånddiskanten i kabinet nr. 1 have samme tur

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

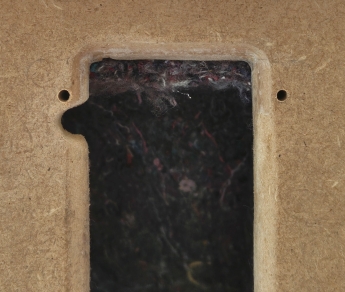

Så kom der lille udskæring til det sidedørs-monterede kabel:

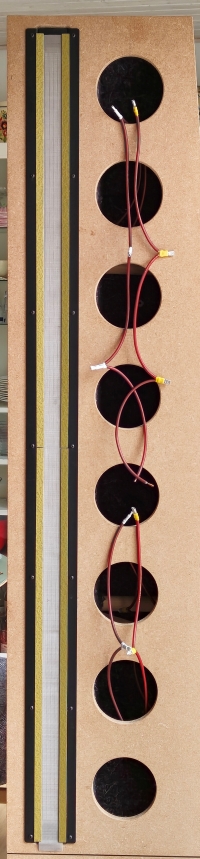

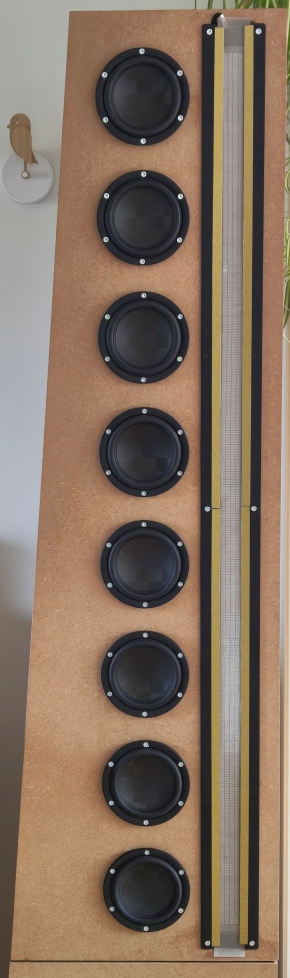

Efterfølgende gik det nemt med at montere diskantbåndet i topkabinet nr. 2:



Som det ses, så hænger ledningerne til mellemtoneenhederne og venter på montering - og jeg tænker, at jeg monterer mellemtonerne, inden jeg går i gang med at lave sidedørs-modifikationen på bånddiskanten i topkabinet nr. 1

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

Der blev endelig tid til at montere mellemtonerne i topkabinet nr. 2 i dag

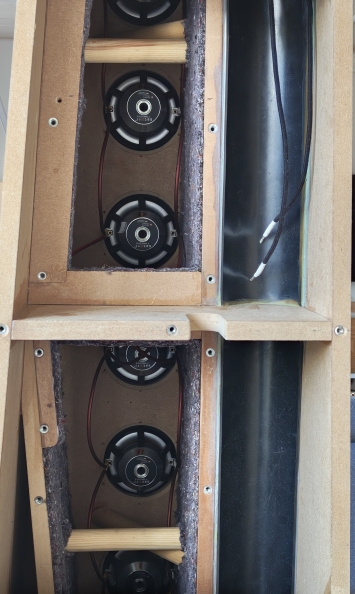

Der er vist rigeligt med billeder taget forfra, så her er der lige et billede fra "dybet":



Når jeg har fået lavet modifikationen på bånddiskanten i topkabinet nr. 1, skal jeg i gang med teste forstærkerne til såvel bånddiskanter som mellemtoner, og derefter skal forbindelserne fra forstærkere til enheder laves færdige

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

Jeg fik lavet "sidedørsmodifikationen" på den anden bånddiskant i går, inklusive den lille udskæring i kabinettet

Så bånddiskanten er pænt tilbage på sin plads i topkabinet nr. 1, og da udskæringen ikke kan ses, når bånddiskanten er monteret, er der intet nyt at vise denne gang

Next up: Test af forstærkerne til diskantbånd og mellemtoner!

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

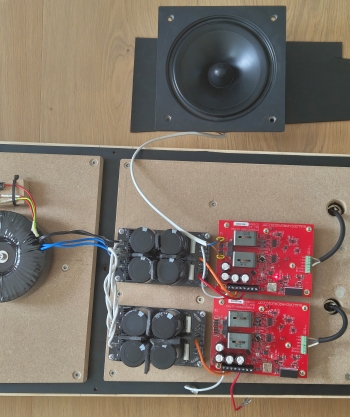

Afprøvningen af forstærkerne til diskantbåndet og mellemtonerne er i gang. Selv om der er en rød lampe, der lyser på den ene forstærker på billedet, så betyder det ikke, at der er problemer - den røde lampe skal lyse når forstærkeren er i normal drift



Den anden forstærker på billedet er ikke tilsluttet, så der skal ikke være nogen lampe, der lyser på den - endnu

Jeg benytter en gammel bas/mellemtoneenhed til initiel test af forstærkere - skulle der gå noget galt, så har jeg en mere!

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

Nu begynder det jo at ligne noget der snart kan give lidt lyd fra sig
Det er egt lidt sjovt så de forstærkere ser ud - men nu er det jo heller ikke nogen lille højttaler.

Meier skrev: Nu begynder det jo at ligne noget der snart kan give lidt lyd fra sig Det er egt lidt sjovt så de forstærkere ser ud - men nu er det jo heller ikke nogen lille højttaler.

Ja, lige pludselig er der ved at komme liv i tingene

Jeg fik også testet den anden forstærker i går, og den kørte lige så godt som den første, så forstærkningen til diskantbånd og mellemtoner i den ene højttaler er klar. Jeg mangler så at afprøve bassystemet, men det kommer lidt senere, når jeg har fået monteret basenhederne. Inden da skal jeg lige have lavet den sidste del af kabelforbindelserne til diskantbånd og mellemtoner klar - og jeg skal også have testet forstærkerne i den anden højttaler

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

Testen af forstærkerne til diskantbånd og mellemtoner i den anden højttaler forløb desværre ikke helt efter bogen

Den første forstærker opførte sig nydeligt, men da turen kom til den sidste forstærker, begyndte den at skabe sig på forskellig vis og endte med ikke at virke. Jeg har taget kontakt med Leo fra Orchard Audio, som ud fra modulets opførsel vurderer, at det ikke kan repareres, så han sender mig et nyt modul hurtigst muligt

Forstærkermodulet er heldigvis ikke kritisk for at komme videre med projektet lige nu, og så snart jeg kan finde tid til det, fortsætter jeg med at lave de sidste kabelforbindelser fra forstærkerne til henholdsvis bånddiskanter og mellemtoner

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

Så der er liv i 3 ud af 6 forstærker....
Det er da en start

Meier skrev: Så der er liv i 3 ud af 6 forstærker.... Det er da en start

Ja, som sagt ikke noget, der forhindrer mig i at komme videre, da der er andre detaljer, som skal håndteres

Forstærkerne til bassystemerne er ikke testet endnu, men det kommer. Der er i øvrigt tale om dobbeltforstærkere, således at hver 12" enhed får 500W til rådighed, dvs. 1000W pr. side

Jeg håber på at kunne komme videre i løbet af ugen ...

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

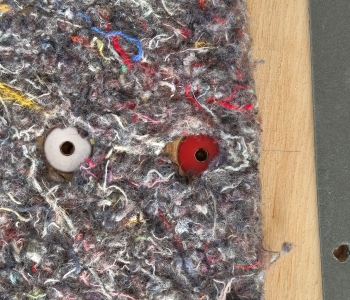

Jeg er gået i gang med at lave forbindelsesledningerne fra mellemtoneenhederne til de specielle bananbøsninger, som jeg tidligere monterede i bagpladen på det øverste mellemtonekammer. Bøsningerne er lidt svære at få øje på, da de gemmer sig nede i dæmpematerialet, men jeg har fanget dem her:

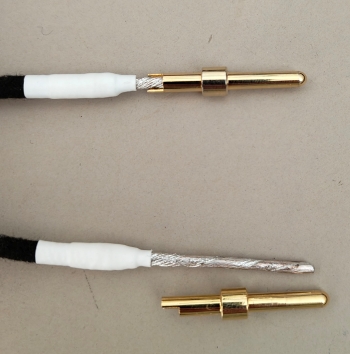

De tilhørende bananstik er i forgyldt kobber, og de er hule, så man kan lade enden af det afisolerede og fortinnede kabel ramme spidsen af stikket indvendigt:



Nu skal stikkene lige loddes og have lidt krympeflex, så kan de monteres

Som tidligere nævnt er mellemtonerne 8 ohms TexTreme 5" enheder fra SB Acoustics, der er koblet sammen således, at forstærkeren ser en impedans på 4 ohm. Forstærkermodulerne, jeg anvender, kan give op til 500W i 4 ohm (1000W peak), men sådan som jeg har konfigureret dem - med en smule nedsat forsyningsspænding og en 300VA trafo - bliver det nok "kun" til 300W til mellemtonerne

Meeen - i betragtning af at der ikke er passive komponenter mellem forstærker og enheder, samtidig med at den samlede følsomhed med 8 stk. enheder kommer godt opad, kommer der vist hverken til at mangle lydtryk eller headroom!

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"

En kort status:

• Erstatningen for det "døde" forstærkermodul ankom i dag, og da modulet er identisk med det eksisterende (forhåbentlig bortset fra fejlen), er alle forbindelser de samme, så det skal monteres og testes snarest.


• Jeg mangler lige at smide et par loddeklatter på stikkene til forbindelseskablerne fra mellemtonerne til forstærkeren i den anden højttaler, så er de også klar
