Go' Lørdag..

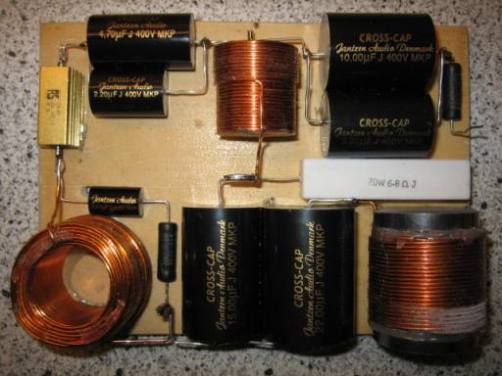

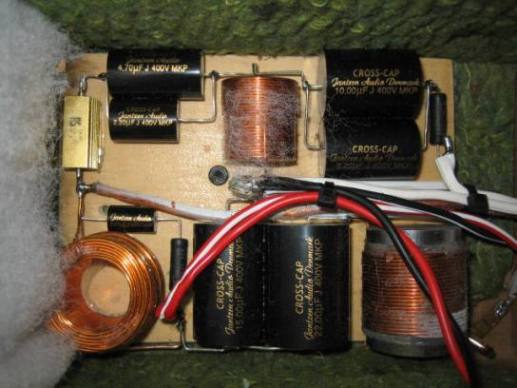

Så fik jeg samlet filteret til centerhøjttaleren.

Da jeg har en masse filterkomponenter liggende, er det ikke lutter nye dele i filteret.. Har viklet nogle spoler af, for at ramme de rigtige værdier.. ( De svinger noget i værdi fra nye.. Måske der er 10% tolerance  :-) )

Jeg har desværre ikke meget plads, hvis filteret skal være samlet på en "plade" så det er blevet noget kompakt...

Det blev ikke superløsningen, med superior Z Cab's til centeren, men almindelige Cross Cab's..

Vi er jo nød til at vurdere nøje, her i disse krisetider :-)

Men det spiller super godt... Meget "up front" dialog, og stadig en god bund.

chris-torb

Flot håndværk! Har du et filterdiagram? Hvad side er der billede af fronthøjttaleren (spurgte den dovne)

jazzman skrev: Flot håndværk! Har du et filterdiagram? Hvad side er der billede af fronthøjttaleren (spurgte den dovne)

Hey jazzman..

Jep, har filterdiagram, men det er på den anden pc.

Tror at Troels også uploader den senere...

Men det er :

disk: 1,5 ohm - 6,8uF - 0,15mH parallel - 18,2uf- 1 ohm

Bas: 0,56mH - 0,47uF+10 ohm over spolen - 15uF parallel - 22uF+6,8ohm+1,8mH sugekreds parallel

Det er ik' så ringe endda :-)

chris-torb

Har du fået liv i dem?

kappen skrev: Har du fået liv i dem?

Hey kappen

Jo, men alligevel Ikke rigtig...

Min filter-stumpe-pusher har bestilt, men de er ikke kommet til landet endnu..

Jeg har samlet med lidt stumper jeg havde, men som ikke helt har de rigtige værdier..Synes at de spiller rigtig fint, men venter lige til filteret er helt på plads.....

Hos Troels spillede de RIGTIG godt synes jeg, men han har jo også stumper af enhver art..

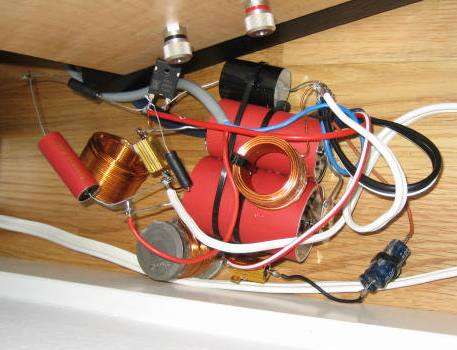

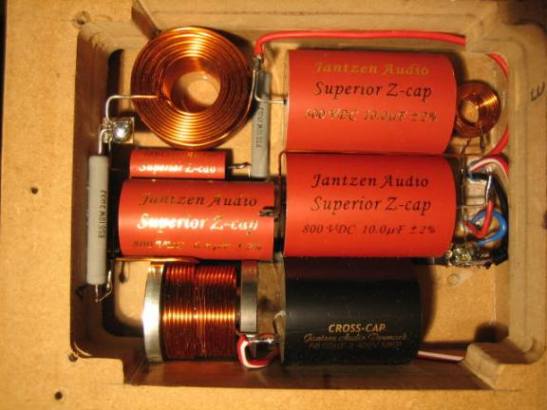

Lige et billede af "friluft-filteret"

Meget entermistisk men dog er der lyd

Så det bliver tidligst i midten af næste uge, de blivre klar... Hvis stumperne kommer i "butikken" som planlagt..

Mvh

chris-torb

Hej Chris-tord

Det ser godt ud :-)

Lige et spørgsmål til den lim i bruger til at finere med - hvilken type er det?
Har selv brugt trælim - men vandindholdet er for højt, hvilket betyder at fineren udvider sig og koger under et strygejern

MVH

jørn

KOAN skrev: Hej Chris-tord Det ser godt ud :-) Lige et spørgsmål til den lim i bruger til at finere med - hvilken type er det? Har selv brugt trælim - men vandindholdet er for højt, hvilket betyder at fineren udvider sig og koger under et strygejern MVH jørn

Hej jørn..

Jeg brugte Bostik trælim 700... Det fungerede perfekt.. Men doseringen er supervigtig..

Måske har du kommet lidt rigeligt på ?

Hvordan har du gjort???

mvh

chris-torb

Hej chris-torb

det er nok der det er gået galt - jeg har ikke brugt rulle, fordi jeg ikke gad at rengøre den bagefter - det må jeg nok hellere gøre.

Fortynder du limen eller bruger du den som den er?

Bostik 700 er en almindelig indendørs lim -så vidt jeg husker?

MVH

jørn

KOAN skrev: Hej chris-torb det er nok der det er gået galt - jeg har ikke brugt rulle, fordi jeg ikke gad at rengøre den bagefter - det må jeg nok hellere gøre. Fortynder du limen eller bruger du den som den er? Bostik 700 er en almindelig indendørs lim -så vidt jeg husker? MVH jørn

Jeg fortynder kun hvor jeg "primer".. 50/50 vand og lim smøres på endetræ med en pensel eller finger, lader det stå i et par minutter og tørrer det overskydende af... endetræet suger rigtig meget..

Brug en skumrulle... Hvis du kommer den i en pose og lukker den tæt, kan limen/rullen holde sig fint i 2-3 dage..Den jeg brugte kostede 24,95 i Silvan med håndtag,rulle og bakke, så det er jo til håndtere...

Ned i bakken med limen, og så rul den på fladen (ikke finéren) i et tyndt lag.. Det skal ligne en massen små toppe af lim der står tilbage...

chris-torb







Nu skulle det være sikkert og vist..

Hvis ellers det ikke går galt for GLS, er der delefilterstumper fra Jantzen i morgen.

Det er jo fantastisk... Så er der lidt at sysle med i påskeferien...

Jeg er godt nok også ved at være "klar" til at få dem lavet færdig og få lyttet

mvh

chris-torb

har du droppet DAT som filterleverandør?

jazzman skrev: har du droppet DAT som filterleverandør?

Hey..

Ja det har jeg... Ihvetfald lige i denne omgang..Blev sku lidt "knotten"..



Ha ha

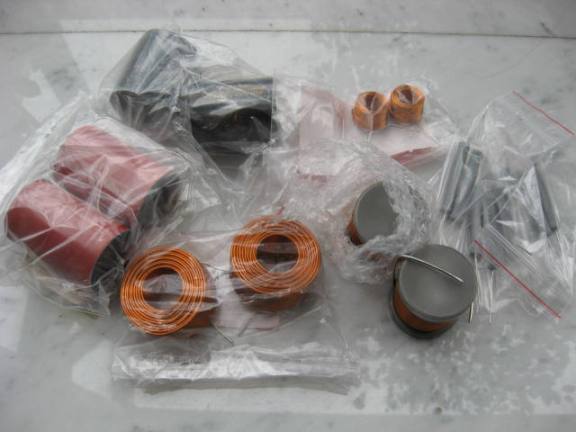

Så er der dæleme blevet leveret stumper... Præcis som aftalt og med de rigtige værdier...

SUPER!!!!!!!!

Der kommere lidt billeder når de, her i løbet at påsken, bliver monteret.

mvh

chris-torb

Vi glæder os chris, hvor mange litter gav du dine 15w-er?



Busk

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Busk skrev: Vi glæder os chris, hvor mange litter gav du dine 15w-er?   Busk

Hey..

De fik præcis 22 liter til 2 stk i samme kabinet.

Det er i den høje ende, men med fuldt overlæg, da jeg sigtede efter lidt ekstra dyb bas..

De er afstemt til 40Hz... Ved mindre kabinet, ville jeg nok hæve resonansfrekvensen op omkring 45Hz..

Du kan sagtens klare dig med 20 liter / 45Hz..

Mvh

chris-torb

Hey..

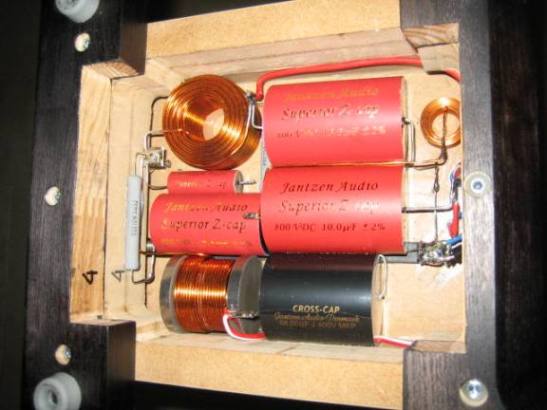

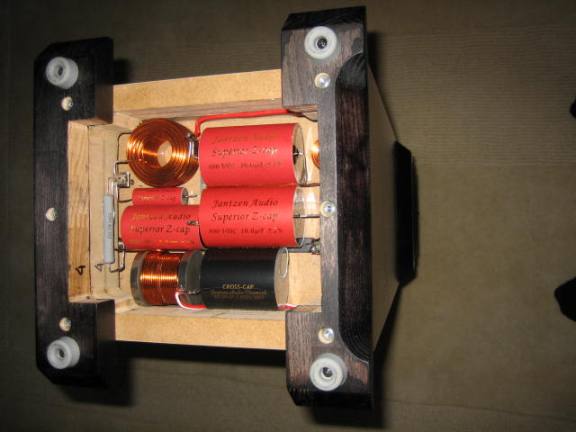

Så fik jeg samlet filteret i den ene højttaler.

Der er desværre ikke meget plads... Jeg havde ikke regnet med, at komponenterne var så store... Men det gik endda..

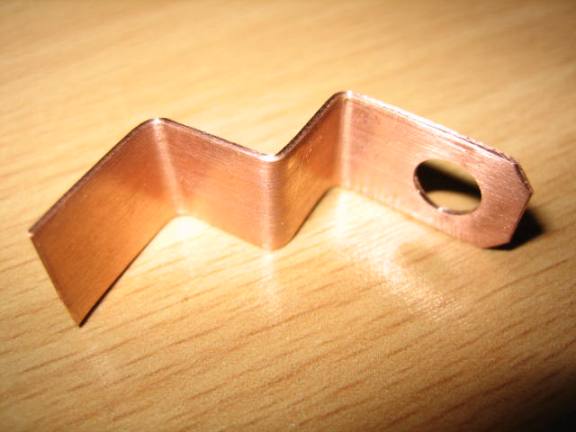

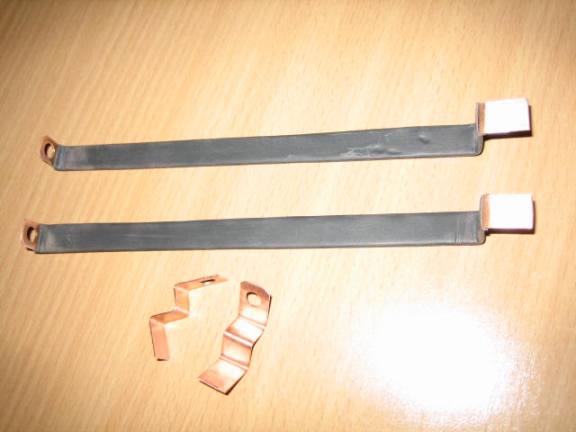

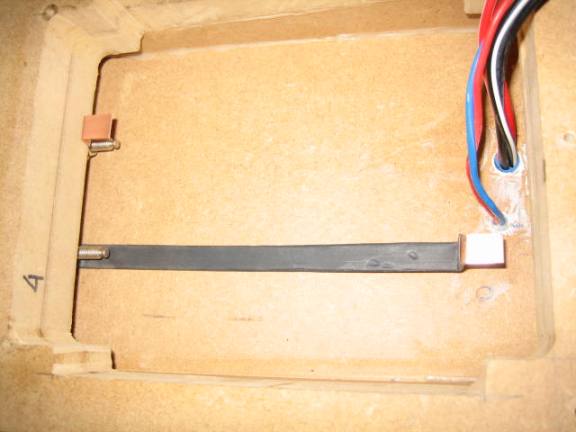

Jeg har lavet en plus og minus "plint" som jeg spænder direkte på terminalen, for at have noget at lodde på.

Jeg har "fabrikeret" dem i noget fladvalset kobberplade på 0,7 mm og 10mm bredt ( det må svare til ca 7 kvadrat kabel).... Så bør der ikke være nævneværdigt tab der

Derefter tager det noget tid, at få komponenterne til at "Sidde rigtigt"... Tålmodighed er ikke dårligt at være i besiddelse af..

Spolerne i 1,6mm er super fede synes jeg.... Der er godt nok kobber i dem



Pladsen er godt nok trang....

Det var ihvertfald den ene....Den anden bliver forhåbentligt lidt pænere, men den må lige vente til i morgen...

Go´aften

chris-torb

superflot!!

God læsning og meget flotte højtalere du har lavet der.

Det bedste diy projekt jeg har læst.

vh.

Anders

Rigtig rigtig flot chris.

Busk

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Super gennemført, hvordan lyder det så?
