Lige et hurtigt spørgsmål, hvilket program bruger du til at tegne i?


Michael Due

kappen skrev: Dief skrev: Jeg er sikker på "Nørd" eller "Bech" (de to der har bygget Cremona-klonen) vil hjælpe dig. Gi dem evt. en PB. Tror ikke du vil fortryde en læderfront, det gir altså lige højttalerne en vis klasse (synes jeg). Det er jo en smagssag.  Det er også helt klart det jeg helst vil have, altså en læder front. Men der ser bestemt ud til det er muligt, kunstlæder er bare nemmere at have med at gøre iforhold til alm læder? Må nok sige den cremona klon er blevet flot også. når de kan kan jeg også!! hehe

Det er den helt rette holdning som selvbygger det der....

__________________
Bio
Mit DIY
hj.side

due85 skrev: Lige et hurtigt spørgsmål, hvilket program bruger du til at tegne i? Michael Due



Jeg bruger autodesk inventor, et slags autocad hvor du starter med en 2d skitse og derefter putter den 3' dimension på. Det er rigtig nemt at få et flot og godt resultat på ingen tid. Det er lidt ala solid edge, mulighederne er mange, jeg bruger det egentlig bare til at konstruere i inden jeg bygger så jeg kan fange eventuelle fejl før jeg laver dem. Det har også en genial feature med at lave bygge tegninger som man kan arbejde ud fra.

Jeg har forsøgt at regne lidt på det, med udgangspunkt i 18W/8831G00.

http://tymphany.com/datasheet/printview.php?id=135

Kabinetvolumen: 42 l
Tuningsfrekvens: 32 Hz
Portdiameter: 7cm
Portlængde: 22,5cm

Lyder det fornuftigt? Ville det være rimeligt at parre den enhed med R2904

Tegningerne ser spændende ud, glæder mig til at følge arbejdet med disse højttalere.

Kan kun tilslutte mig det der lak & læder .

Har selv købt en pakke af det der kunstlæder fra THANSEN, valgte det grå da det var forholdsvist mørkt. Så har jeg det klar til den dag, jeg kaster mig ud i en eller anden højttalerkonstruktion.


__________________
Fanatisme er den største trussel mod mennesket.
HD-DVD: Fordi livet er for kort til regionskoder
PS3 fordi Bluray 24fps og HD-lyd er nice

Hey,

Kappen, Prøv 33 liter tunet til ca 30-33Hz og kig så på groupdelay også.

Aha, ja det kan jeg faktisk godt se, enheden fik også lidt mindre udslag omkring de 50Hz, det kan jo kun være godt!

kappen skrev: Jeg prøvede at forbedre afstivningen i kabinettet lidt: Mon ikke det kan gøre det? Hvad siger i til det med at lave et rum med sand i - Er det overkill? Kabinettet bliver jo godt tungt af tykke mdfplader, bitumen og afstivninger alligevel..

Hvad med lodrette afstivinger på indersiden af bagpladen? altså ligesom på siderne?

__________________
Højttalere: Epos ELS 3
Forstærker: Luxman LV-100
CD-afspiller: NAD C521BEE

hejsa pas nu på med alle de afstivninger inde i kabinetet..    det er jo ikkke matrix konstruktion du laver men en total død kasse . enhederne skal af med noget energi inde i kab.   så derfor ikke for meget afstivning.  prøv at se de gamle SNELL det er kun en spånpladekasse

jørstad skrev: hejsa pas nu på med alle de afstivninger inde i kabinetet..    det er jo ikkke matrix konstruktion du laver men en total død kasse . enhederne skal af med noget energi inde i kab.   så derfor ikke for meget afstivning.  prøv at se de gamle SNELL det er kun en spånpladekasse

Det er vel kun enhederne der skal fungere som membran og lydgengiver, vel ikke kabinetfladerne?



__________________
Højttalere: Epos ELS 3
Forstærker: Luxman LV-100
CD-afspiller: NAD C521BEE

Adamfelix skrev: [QUOTE=jørstad]hejsa pas nu på med alle de afstivninger inde i kabinetet..    det er jo ikkke matrix konstruktion du laver men en total død kasse . enhederne skal af med noget energi inde i kab.   så derfor ikke for meget afstivning.  prøv at se de gamle SNELL det er kun en spånpladekasse

Det er vel kun enhederne der skal fungere som membran og lydgengiver, vel ikke kabinetfladerne?



[

enhedrene giver jo meget energi bagud    men du bestemmmer selv hvor meget du vil afstive   .      /QUOTE]

Det du har tegnet svarer nærmest til at lime lidt lister ind i kabinettet, det er ok men ikke specielt virksomt - store rundinger i alle udskæringer vil hjælpe lidt mere



[QUOTE=musicus]

Det du har tegnet svarer nærmest til at lime lidt lister ind i kabinettet, det er ok men ikke specielt virksomt - store rundinger i alle udskæringer vil hjælpe lidt mere



[/QUOTE



gir dig ret

]

musicus skrev: Det du har tegnet svarer nærmest til at lime lidt lister ind i kabinettet, det er ok men ikke specielt virksomt - store rundinger i alle udskæringer vil hjælpe lidt mere

De tværgående stænger er jo egentlig det eneste der virker som afstivning, resten er egentlig bare så de stabilisere en større flade.. Jeg er bange for at lukke kassen for meget, se fx på billedet fra peakconsult på side 1, hvor simpelt de har afstivet kassen.

Jeg ved godt der er forskellige filosofier inde for den slags, b&w's matrix er ekstrem afstivning, dali mener at luften skal kunne bevæge sig så frit som muligt og afstiver kun stratetiske steder og så lidt som muligt. Jeg kan godt se mening i det med ikke at lukke kassen fuldstændig med afstivning..

Hvis der er nogle der kan fremlægge noget dokumentation om hvordan og hvorfor inde for dette emne ville det være kanon! For jeg er ærligtalt også i tvivl om hvad man bør satse på.

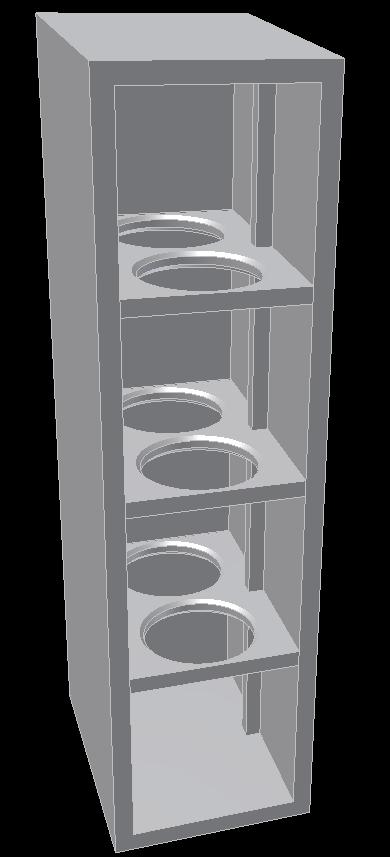

Tegningen er også en skitse! når jeg kommer til at skulle lave de mellemgående plader har jeg også regnet med at benytte overfræseren til eventuelt at lave runde huller istedet, for jeg tror du har ret i at de ville være mere stive.

Jeg forsøgte lige at lave mellemstykkerne med runde udskæringer istedet, jeg må indrømme jeg er bange for at det ligesom ødelægger kabinet funktionen, fordi de lukker for meget, men jeg må også indrømme at jeg ikke for sikkert ved om det overhovedet har en betydning.

Der har været masser af tråde omkring emnet kabinetdæmpning, og jeg ved sådan set ikke hvad der rent videnskabligt er bedst, men for mig at se vil en sandwich-konstruktion af forskellige materialer måske med bitumen plader i mellem være det mest ideelle. -og så lidt afstivning ligesom musicus siger, altså med runde hjørner. mener der var en side om noget constrained layer dampening eller sådan noget..?

__________________
Højttalere: Epos ELS 3
Forstærker: Luxman LV-100
CD-afspiller: NAD C521BEE

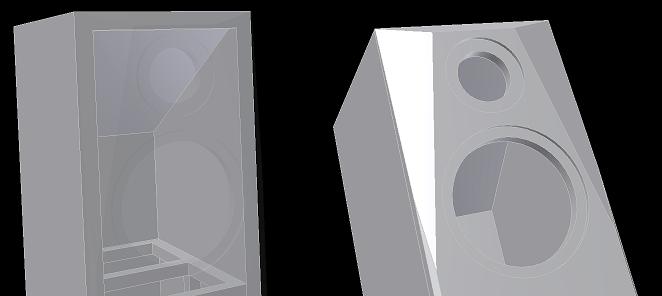

Jeg har lavet et skrå side øverst i kassen for at bryde stående bølger ligesom peakconsult har i deres mellemtone kamre blot længere nede. Hvad siger i til ideen?



(se bort fra den firkantede afstivning, den bliver med afrundede huller til sidst)

kappen skrev: Jeg har lavet et skrå side øverst i kassen for at bryde stående bølger ligesom peakconsult har i deres mellemtone kamre blot længere nede. Hvad siger i til ideen? (se bort fra den firkantede afstivning, den bliver med afrundede huller til sidst)

Hvis du også lader det skrå være synligt på ydersiden undgår du kvinders forsøg på at stille blomster på dine højtalere, men ødelægger måske designet lidt?

__________________
Højttalere: Epos ELS 3
Forstærker: Luxman LV-100
CD-afspiller: NAD C521BEE

Adamfelix skrev: Hvis du også lader det skrå være synligt på ydersiden undgår du kvinders forsøg på at stille blomster på dine højtalere, men ødelægger måske designet lidt?

Haha, Har overvejet det, men tror bare at der bliver en kasse!!

Hej kappen

Spænende projekt

Du bør ikke have samme afstand mellem afstivningerne. Uunderstøttede flader med samme mål vil have samme egenresonans. Lav evt kun ét hul i den midterste afstivning, for at bryde top/bund resonansen.

Den skrå plade i toppen, er en god idé - husk at fylde det lille kammer med sand

Samtidig vil jeg anbefale dig at bruge en "sandwich" konstruktion til selve kassen.

De viste sandwich plader er lavet af 2x 6mm krydsfiner + 2x 4mm MDF. Når man limer forskellige materialer, i forskellige tykkelser sammen, får man nogle meget stærke og "døde" plader.

Når du nu gerne vil bygge et super godt kabinet, så undgå at bruge kabelterminaler som kræver et stort hul i bagpladen. Brug løse terminaler som bare skal bruge 2 (eller 4) små huller, eller endnu bedre, brug Speakon terminaler (du skal kun bruge et Speakon stik til bi-wire - det er smart).

Forsat god lyst

Hilsen LAST
