Siankovic skrev: Hvad er det der ikke er rigtigt? En hvilken som helst forbindelse skabt med demonterbart ledede materiale er en jumper i min verden. Jeg skelnede dem fra de sorte ved at omtale dem som dem ved strømstikket. For at regulatorerne på printet virker, så skal forsyningsspændingen holdes over deres drop out spænding - reguleret eller ej.

For at regulatorerne skal fungere efter hensigten skal spændingen være et par volt over den spænding den skal regulres til, mindst. Jeg skrev også mellem 12 & 80 Vdc.

@Lasseek: De tre hvid lus er monteret.

Forsyning spændingen er på ca -+ 25 volt. Der sidder et lille print med 4 smd komponenter parallelt med strømforsyning. Det er to kondensatore og to modstande. Jeg låner et scope og en strømforsyning med hjem fra arbejdet i weekenden. Så kan jeg bedre fejlfinde på systemet.

Jeg vil også oploade nogle bedre billeder i weekenden.

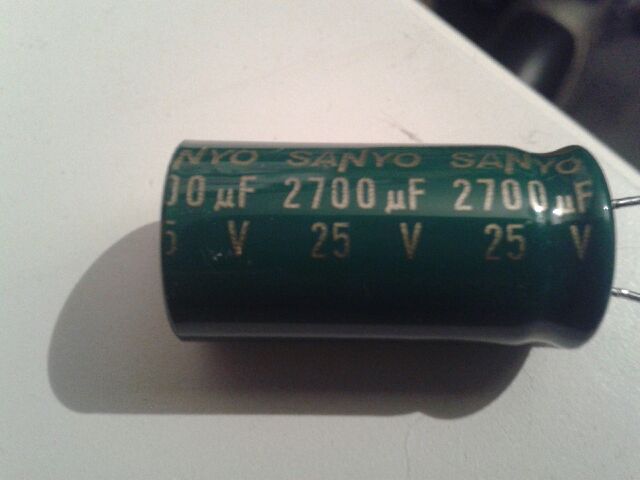

Så har jeg været i gang med fejlfinding. Jeg startede med at tilsluttet en ekstern strømforsyning i stedet for den interne. Det hjalp desværre ikke. Jeg opdagede dog at lytteren i strømforsyning er lidt underdimensioneret. Efter diodebroen levere forsyningen 25,80 volt og lytteren i strømforsyningen kan klare 25 volt. Jeg har skiftet 25 volts lytterne med et par 50volts. Jeg prøvede også at måle spændingen fra forsyningen med scopet. Den levere en fin DC uden støj og rippel.

Efter at strømforsyning blev frifundet så prøvede jeg at måle lidt på NLE boardet og det viste sig at det er den ene kanal som går i selvsving. Støjen amplituden (spikene) er over doblet så stor i den ene kanal, så jeg tro at den er kilden til problemet. Støjen forplanter sig så over til den anden via strømforsyningen.

Jeg har prøvet at montere et par afkoblings kondensatore (100nF) rundt på boardet. Blandet andet prøvede jeg at afkoble indgangen på opamp'en, de "store" lytter på boardet og forsyningen tilslutningen (det hvide trepolet stik). Det hjalp hellere ikke.



Måske har jeg misset det, men har du prøvet uden kondensatorerne i gaffatapen?
Da du ikke har en dual mono psu, og de hvide lus er i, er kondensatorerne jo "blot" en udvidelse af elektrolytkapaciteten.

Mvh

Præsten

__________________
2A = 101010
DEQX-bruger/supporter

Undervands-Rugby
Præstens OB1

Jeg har prøvet uden lytterne i gaffatapet. Nu er de også fjernet da de også er spec. til 25volt
