Billeder af mit DIY-projekt
 HIFI4ALL Forum : Billeder af mit DIY-projekt
Emne Emne: Bluetooth højtaler (Emne lukket Emne lukket) Indryk indlægOpret nyt emne
Forfatter
Besked << Forrige emne | Næste emne >>
kbking
Forum Bruger
Forum Bruger


Bruger siden: 18 Januar 2008
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 17
Sendt: 22 Marts 2014 kl. 14:22 | IP-adresse registreret

Efter at lagt øre til rigtig mange bluetooth højtalere, hvoraf de fleste lyder rigtigt skidt og resten koster alt for meget, satte jeg mig
for at bygge en selv.
Mine kriterier var at den skulle være mobil, dvs. let at bære rundt på, være batteri drevet og have en god bas.
Som bluetooth / forstærker modul fandt jeg en på aliexpress.com som yder ”35w” per kanal med en arbejds spænding imellem 12-
18V dog anbefaler de 15V.
Så som batteri fandt jeg også på aliexpress et 15V 2A lithium batteri.

Som enheder har jeg brugt en 5 1/4”monacor sph-135TC (twin coil) som kan spille både højre og venstre kanal, som diskanter har
jeg valgt Dayton ND20FB-4 som er en lille diskant der kan installeres bagfra og det er ret vigtigt da jeg har tænkt mig at beklæde
min højtaler a lá libratone. Og sidst men ikke mindst en tymphany peerlees 4” slavebas.

Kabinettet blev 27,5x17,5x17,5 (ydre mål).
Delefilter 6dB butterworth filter ved 4KHz
et notch filter ved ca. 8KHz.




forstærkeren som jeg fandt på aliexpress


så har jeg lavet mig et testkabinet.

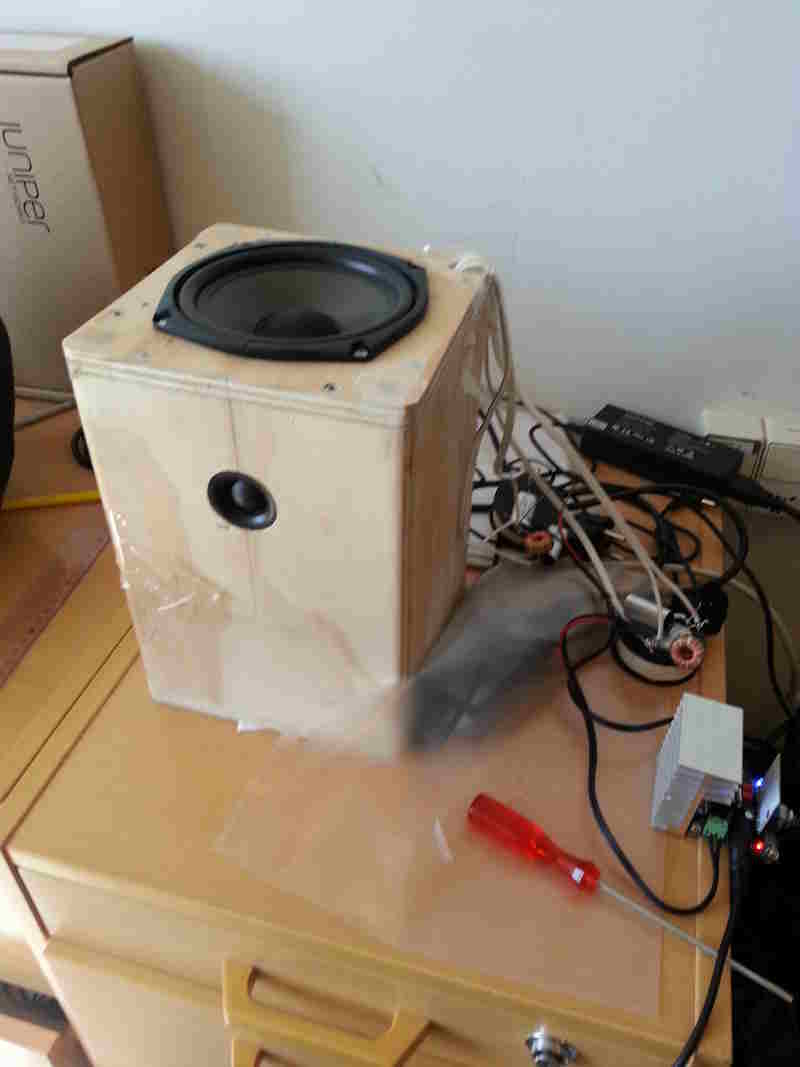

test opstilling så delefilteret kunne laves. (der sidder også en diskant på
modsatte side.)

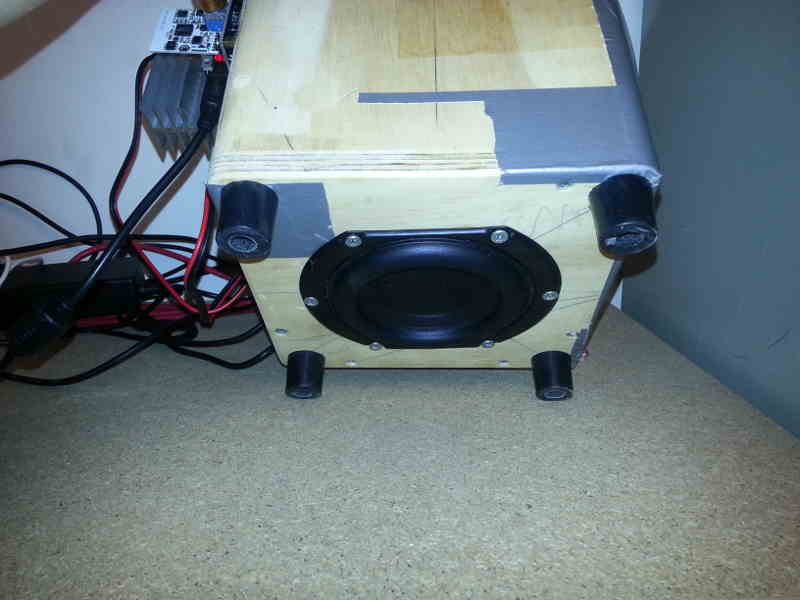

nu også med slavebas.

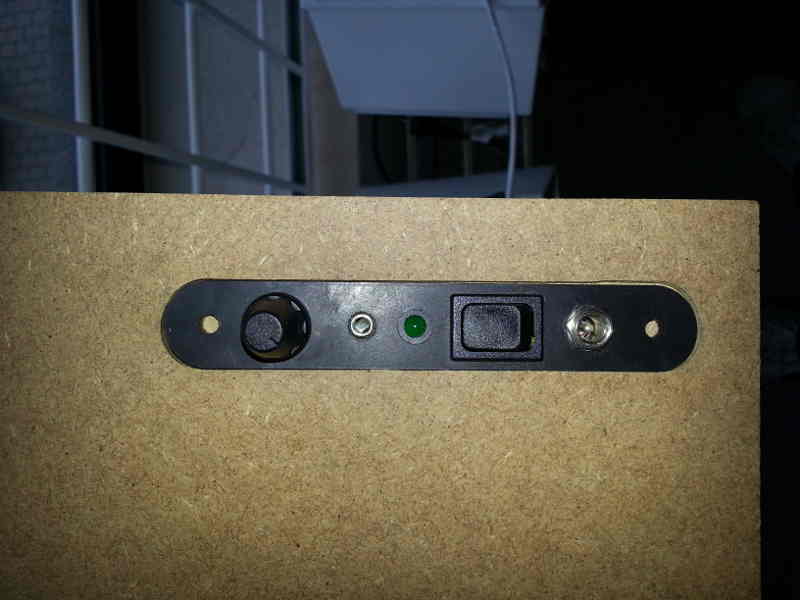

Var forbi fablab i Valby og fik laser skåret et kontrolpanel i 3mm akryl.



Svigermor var forbi og sy et overtræk til højtaleren.
Farven valgte konen, grøn passer godt i køkkenet. (ja dér har jeg ikke noget at skulle have sagt)

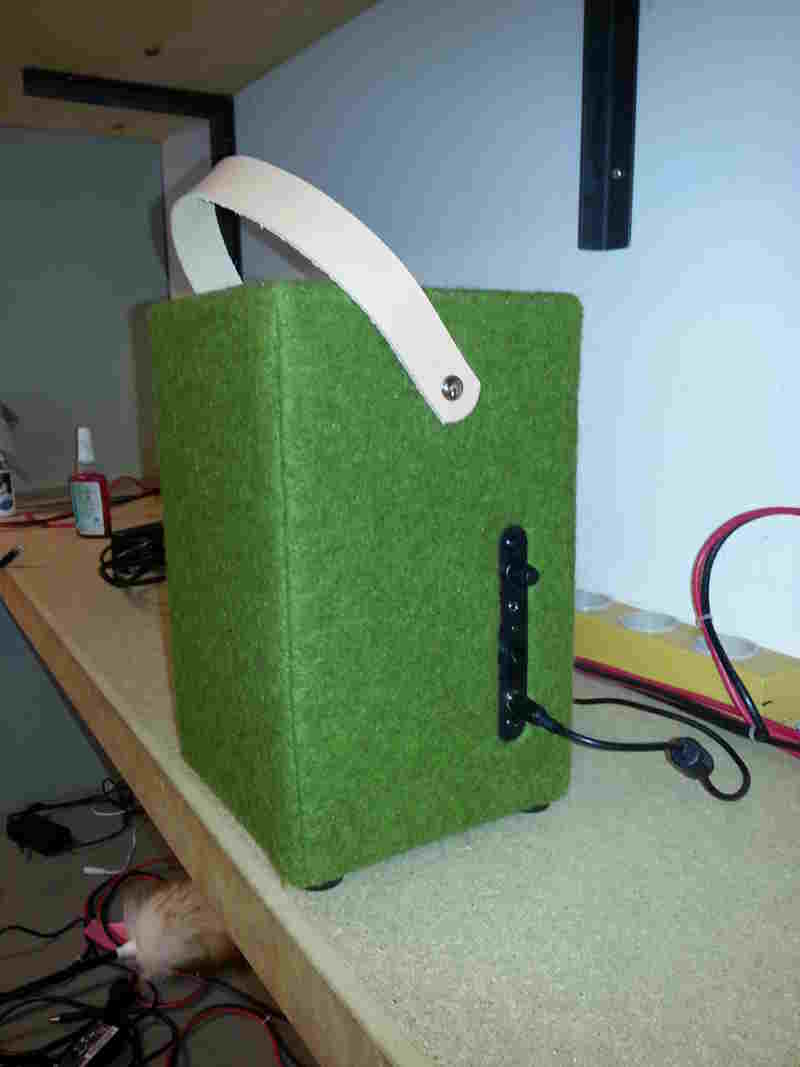

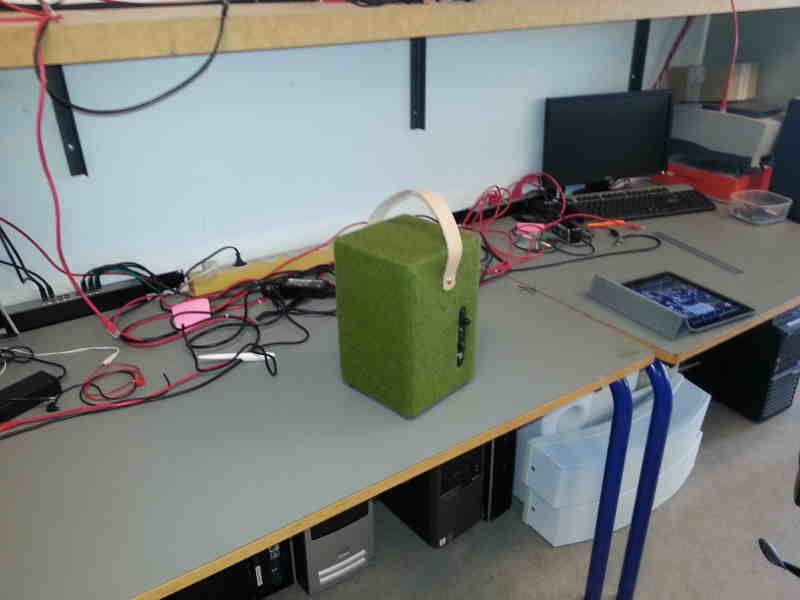

Så er "mosklumpen" (som vi kalder den...) færdig og den spiller over alt forventning og den kan uden problemer fylde en stue med
lyd, og bassen er meget fyldig (uden at være rodet) af et så lille kabinet.
spille tid på batteri ved normal baggrunds musik højde ca. 13 timer.
Pris. lidt over en tusse.
Se evt. http://youtu.be/5RgPOslQJ58
Til top Vis kbking's Profil Søg efter andre indlæg skrevet af kbking

HKN1
Forum Bruger
Forum Bruger


Bruger siden: 23 Januar 2006
Lokalitet: Østjylland
Status: Offline
Indlæg: 1
Sendt: 24 Marts 2014 kl. 01:28 | IP-adresse registreret

Hej

Nice lille projekt.

Har du evt. et link til forstærkermodul og batteri?

vh
HK
Til top Vis HKN1's Profil Søg efter andre indlæg skrevet af HKN1

Præsten
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 10 Februar 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 1914
Sendt: 24 Marts 2014 kl. 05:59 | IP-adresse registreret

Rigtig flot projekt
Anede ikke man kunne få den slags forstærkermoduler, aliexpress er altid en kilde til forundring.

Mvh

Præsten

__________________
2A = 101010
DEQX-bruger/supporter

Undervands-Rugby
Præstens OB1
Til top Vis Præsten's Profil Søg efter andre indlæg skrevet af Præsten

kbking
Forum Bruger
Forum Bruger


Bruger siden: 18 Januar 2008
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 17
Sendt: 24 Marts 2014 kl. 08:09 | IP-adresse registreret

Linket til forstærker modulet er http://www.aliexpress.com/item/Free-Shipping-1pc-TDA7379BTA- audio-amplifier-module-Bluetooth-module/1458606561.html
jeg kan desværre ikke finde der hvor jeg købte batteriet, men det er jo bare at søge på deres hjemme side. jeg mener at jeg gav 15$ for det.
eneste ulempe ved at købe hos aliexpress er hvis man får sendt med china mail så kan der gå op til en måned før man modtager sine vare, og det er godt nok lang tid at vente på legetøj
Til top Vis kbking's Profil Søg efter andre indlæg skrevet af kbking

CasperCU
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 05 Juli 2005
Lokalitet: Sjælland
Status: Offline
Indlæg: 821
Sendt: 28 Marts 2014 kl. 17:03 | IP-adresse registreret

Ser vildt godt ud :)

De har mange gode ting inde på Aliexpress. det er bare lige med at finde dem. Skulle jeg ha vist da jeg lavede mine
bluetooth højtallere.

Hvordan skifter du mellem bluetooth og mini-jacket?
Til top Vis CasperCU's Profil Søg efter andre indlæg skrevet af CasperCU

kbking
Forum Bruger
Forum Bruger


Bruger siden: 18 Januar 2008
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 17
Sendt: 29 Marts 2014 kl. 11:02 | IP-adresse registreret

Når man sætter et stik i minijack stikket slår den som regel selv over på Line indgangen, nogen gange bliver man nød til at slukke for bluetooth på
den kilde man spiller fra, før den slår over.
Til top Vis kbking's Profil Søg efter andre indlæg skrevet af kbking

paintmedry
Forum Bruger
Forum Bruger


Bruger siden: 22 Januar 2006
Lokalitet: Øvrige Skandinavien
Status: Offline
Indlæg: 48
Sendt: 16 Maj 2014 kl. 17:45 | IP-adresse registreret

Jeg går ud fra at forstærkeren og batteri er placeret inde i kabinettet.
Jeg oplever at forstærkeren giver lidt varme, og jeg går ud fra at batteriet ligeså. Er dette ikke et problem?

Til top Vis paintmedry's Profil Søg efter andre indlæg skrevet af paintmedry

paintmedry
Forum Bruger
Forum Bruger


Bruger siden: 22 Januar 2006
Lokalitet: Øvrige Skandinavien
Status: Offline
Indlæg: 48
Sendt: 16 Maj 2014 kl. 17:50 | IP-adresse registreret

og kan man spørge hvor du har fået fat på monacor sph-135TC (twin coil)   ?
Til top Vis paintmedry's Profil Søg efter andre indlæg skrevet af paintmedry

kbking
Forum Bruger
Forum Bruger


Bruger siden: 18 Januar 2008
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 17
Sendt: 17 Maj 2014 kl. 20:42 | IP-adresse registreret

Jo forstærkeren kan godt blive varm, og jeg prøvede også at lave en køleplade på ydersiden (under stoffet) men det blev for kompliceret, så jeg tænkte at brænder forstærkeren af så koster det jo kun ca. 120.- at skifte den, men den har spillet en hel dag ved rimelig høj volume uden problemer. Batteriet bliver overhovedet ikke varm.
Monacor enheden har jeg købt hos Monacor i Farum.
men den kan også købes hos elektronik-lavpris.dk
http://elektronik-lavpris.dk/c6719/Audio/Højttalere_+_tilbeh ør/Bas_enheder/5_-_5,5/

Til top Vis kbking's Profil Søg efter andre indlæg skrevet af kbking

Thomasssss
Udelukket fra forum
Udelukket fra forum


Bruger siden: 17 Maj 2014
Lokalitet: Sjælland
Status: Offline
Indlæg: 40
Sendt: 17 Maj 2014 kl. 20:56 | IP-adresse registreret

Dejligt projekt

Kan jeg lokke dig til at linke til Bluetooth/forstærkermodulet ?
Til top Vis Thomasssss's Profil Søg efter andre indlæg skrevet af Thomasssss

kbking
Forum Bruger
Forum Bruger


Bruger siden: 18 Januar 2008
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 17
Sendt: 18 Maj 2014 kl. 00:23 | IP-adresse registreret

Se mit svar til HKN1 der er et link. Ellers kan du altid søge på bluetooth amplifier module. På aliexpress. Så skal der nok dukke nogle forhandlere op.

Til top Vis kbking's Profil Søg efter andre indlæg skrevet af kbking

paintmedry
Forum Bruger
Forum Bruger


Bruger siden: 22 Januar 2006
Lokalitet: Øvrige Skandinavien
Status: Offline
Indlæg: 48
Sendt: 18 Maj 2014 kl. 11:09 | IP-adresse registreret

Er hele kabinettet et rum, eller har du et seperat rum til forstærker og batteri ?
Til top Vis paintmedry's Profil Søg efter andre indlæg skrevet af paintmedry

kbking
Forum Bruger
Forum Bruger


Bruger siden: 18 Januar 2008
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 17
Sendt: 18 Maj 2014 kl. 15:17 | IP-adresse registreret

Kabinettet er ét rum, et separat rum til forstærker vil fylde for meget, ideen er jo at den skal være så kompakt og mobil som muligt.
Til top Vis kbking's Profil Søg efter andre indlæg skrevet af kbking
