Billeder af mit DIY-projekt
 HIFI4ALL Forum : Billeder af mit DIY-projekt
Emne Emne: Scan-speak diy (Emne lukket Emne lukket) Indryk indlægOpret nyt emne
Side af 5
Forfatter
Besked << Forrige emne | Næste emne >>
Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 10 Juli 2013 kl. 17:49 | IP-adresse registreret

Syntes dette er et alletiders forum med masser af hjælp at hente. Så vil samle en tråd her, med mit igangværende projekt.

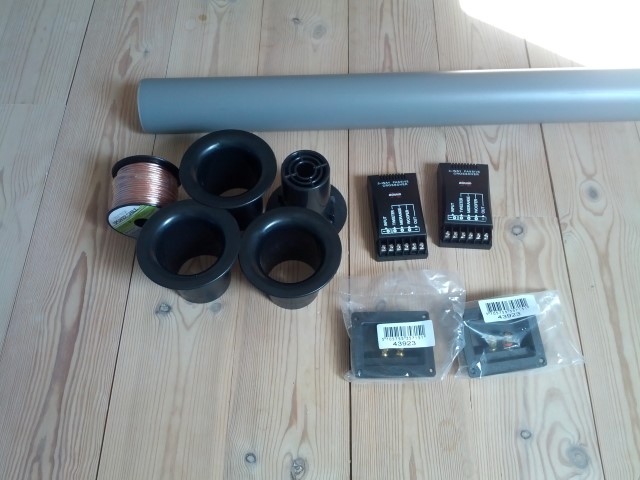

Enhederne er følgende:
2x Woofer: http://www.scan-speak.dk/datasheet/pdf/22w-
8534g00.pdf


1x Mid: http://www.scan-speak.dk/datasheet/pdf/15m-
4624g00.pdf


1x High: http://www.scan-speak.dk/datasheet/pdf/r2604-
833000.pdf


Designet. De kommer til at bestå af 2x8" woofer, 1x5,5" mid og en diskant. Som kan ses på billedet.

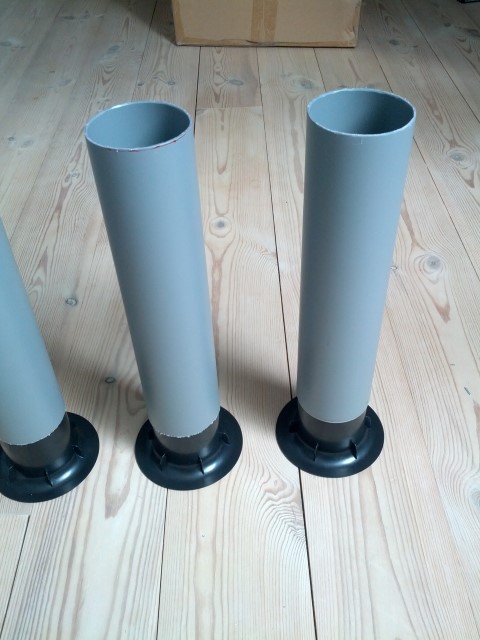

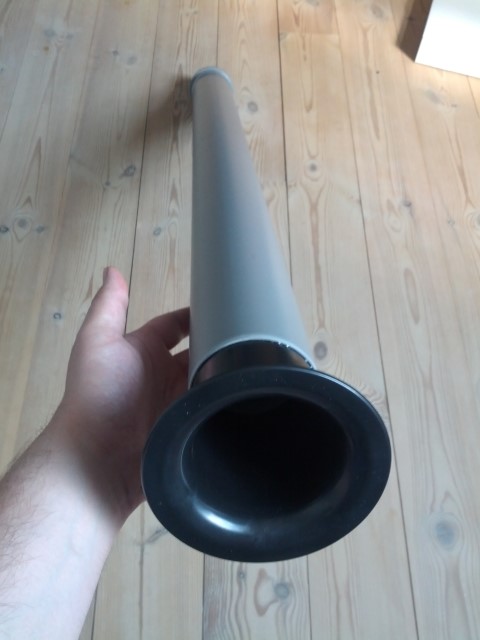

Hjemmelavet rør efter mål:
80liter, 2 rør a 75mm diameter (afstemt til 27,5Hz, lufthastigheden ikke for høj), længde 37,8cm og f(-3dB) = 48,75Hz -
Udregnet af en hjælpsom bruger herinde - tak for det Flemming Skov!




Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

bo heinrich
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 September 2004
Lokalitet: Midtjylland
Status: Offline
Indlæg: 26
Sendt: 10 Juli 2013 kl. 20:34 | IP-adresse registreret

er lige blevet venner med scan speak på face book  ,de  har åbnet op for at private kan købe enheder til deres konstruktioner ,Troels Gravesen er også nævnt på siden så det lover godt for fremtiden ,til glæde for os selvbyggere,(jeg har dog ikke selv lavet min Zarah )men har dog nogle kabinetter der kan komme til at spille på et tidspunkt
Til top Vis bo heinrich's Profil Søg efter andre indlæg skrevet af bo heinrich

Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 10 Juli 2013 kl. 20:40 | IP-adresse registreret

Ville egentlig have haft Peerless enheder i - men faldt så over scan-speak. Så det endte med at jeg ville prøve dem istedet for.

Skal dog siges at jeg har haft en del leverance problemer - og har egentlig ikke fået mine enheder endnu, selvom de blev
bestilt mandag i sidste uge. Meen det er dog vidst GLS der har haft problemer med at finde min adresse. De skulle dukke op i
morgen til afhentning i pakkeshoppen. Der har ud over det, være god respons på email osv så tror/håber det har været et
engangs tilfælde.
Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

NySelvbygger
Forum Bruger
Forum Bruger


Bruger siden: 07 Maj 2003
Lokalitet: Fyn Vest
Status: Offline
Indlæg: 32
Sendt: 10 Juli 2013 kl. 20:41 | IP-adresse registreret

Hej Fero

Har du fundet ud af, hvad du gør med delefilteret? Jeg tænker her på de to basser på hver 4 Ohm. Så du min kommentar i din
anden tråd "3½-, 4-vejs højttaler"? Jeg nåede først at indrykke kommentaren lidt efter at du afsluttede tråden.

MVH

Carsten
Til top Vis NySelvbygger's Profil Søg efter andre indlæg skrevet af NySelvbygger

Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 10 Juli 2013 kl. 21:19 | IP-adresse registreret

Hej NySelvbygger

Jeg har købt et sæt færdige 3-vejs delefilter. Dem vil jeg lige teste lidt med og se hvordan det går.
Jeg kører de to basser i serie, så det bliver 8 ohm, og så må jeg se om mellem+diskant skal dæmpes lidt efterfølgende.
Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 11 Juli 2013 kl. 23:15 | IP-adresse registreret

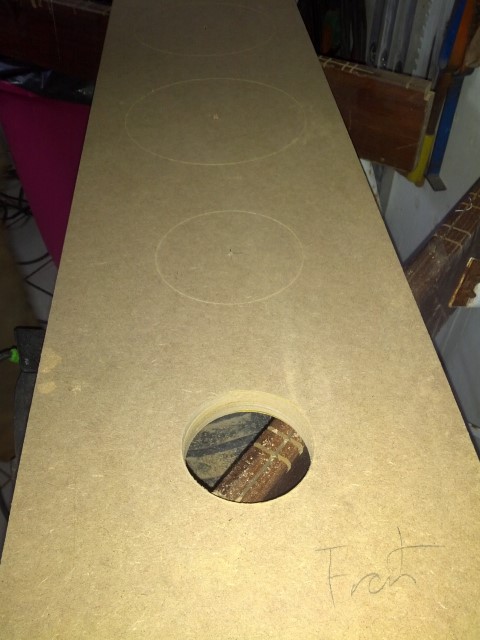

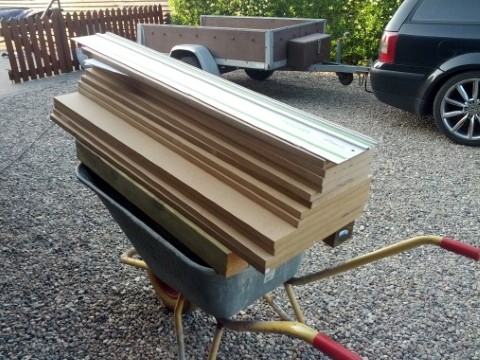

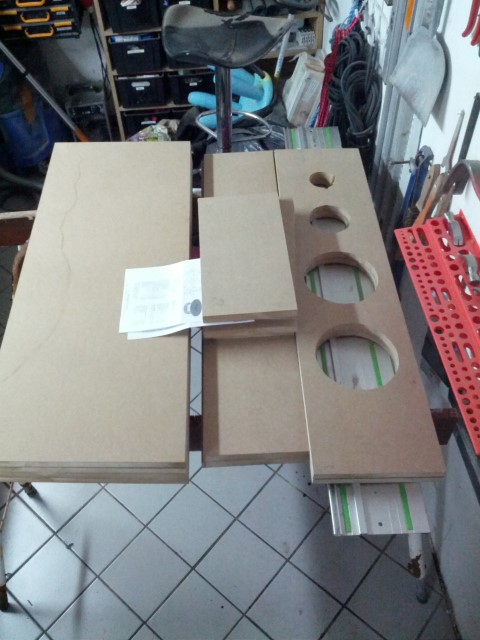

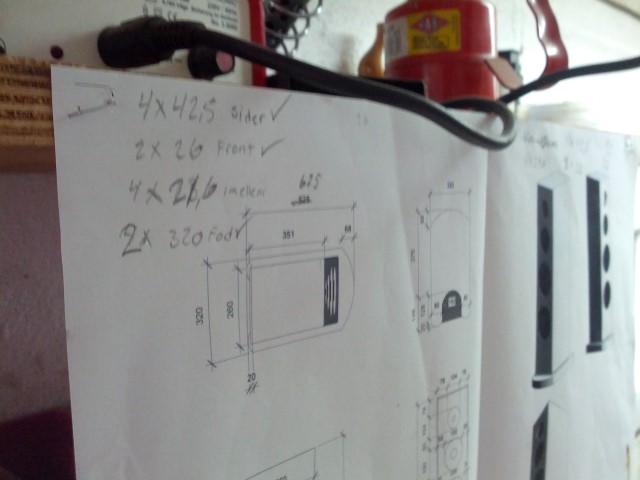

Så kom der lidt gang i udskæringerne.









Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

jan_stevns
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 16 December 2005
Lokalitet: Vestsjælland
Status: Offline
Indlæg: 3852
Sendt: 12 Juli 2013 kl. 10:46 | IP-adresse registreret

Fero skrev:

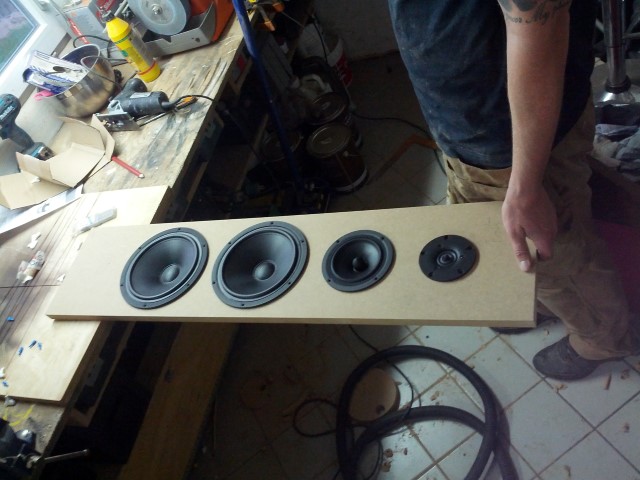

Designet. De kommer til at bestå af 2x8" woofer, 1x5,5" mid og en diskant. Som kan ses på billedet.




Hvor dybe er kabinetterne egentligt ?

Jeg kan ikke helt lure af billedet hvor du vil anbringe portene.

Hvis de er ca 39cm lange, skal du måske lige undersøge om der er plads nok til at luften kan strømme frit,
jeg bruger tommelfingerreglen at der ska være fri plads foran portens indre udmunding svarende til portens diameter (ø)



__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg
Til top Vis jan_stevns's Profil Søg efter andre indlæg skrevet af jan_stevns Besøg jan_stevns's Websted

Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 12 Juli 2013 kl. 12:44 | IP-adresse registreret

De er 450mm dybe. så portene får 70mm luft. Og de er 75mm i
diameter, så det er tæt på din teori også.
Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 13 Juli 2013 kl. 20:44 | IP-adresse registreret

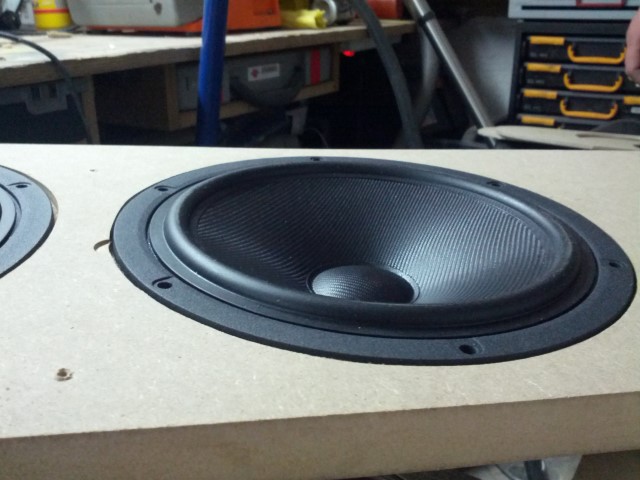

Undersænkning af enhederne. Satme et bøvl at få det pænt og rund... Fremtidige tips modtages :)

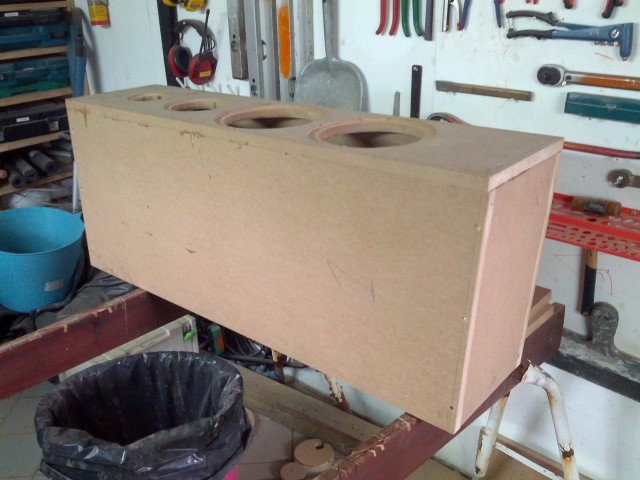

Sider, front, bund og top samlet og limet med skumlim for at være sikker på det er tæt.
Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 16 Juli 2013 kl. 22:48 | IP-adresse registreret

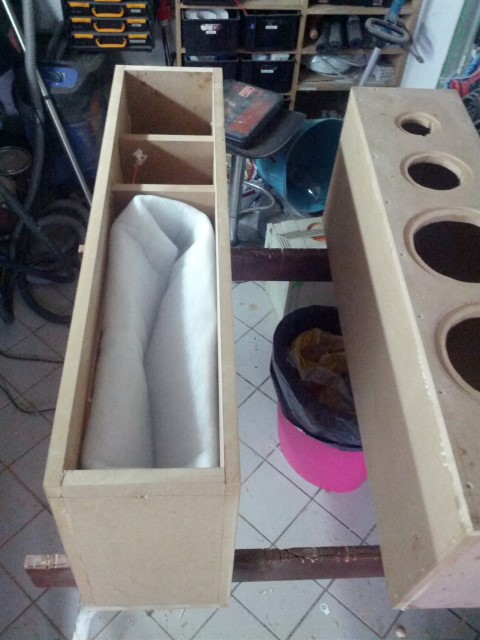

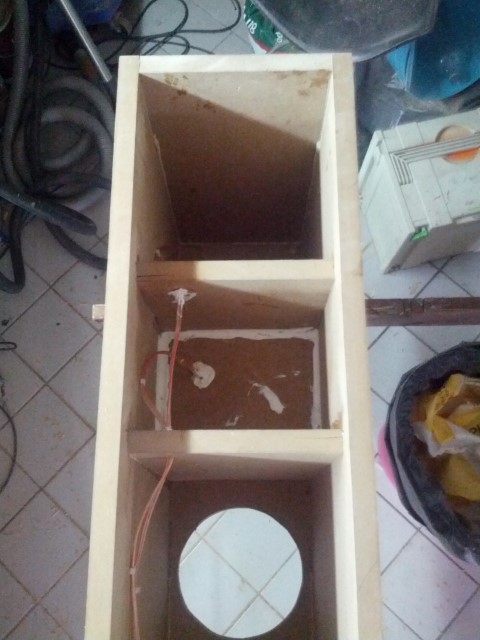

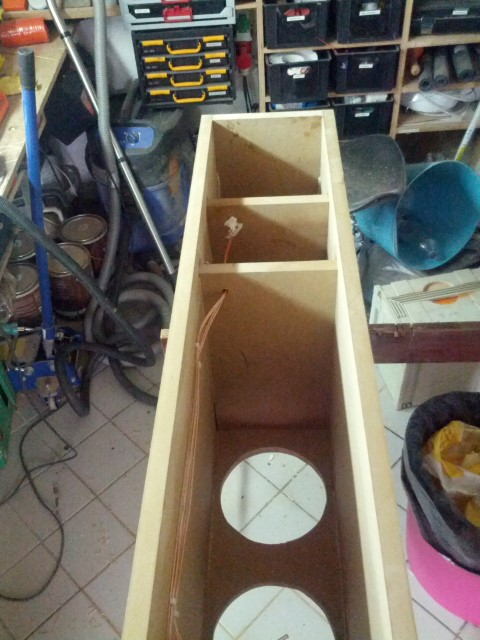

Så kom der skillerum i, samt isolering og bagpladen blev skåret til til basrefleks rør og terminal







Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

rskriver
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 November 2006
Lokalitet: Nordjylland
Status: Offline
Indlæg: 2315
Sendt: 17 Juli 2013 kl. 00:22 | IP-adresse registreret

Undersænkning laves før hullet. Jeg købte mig en færdig skabelon da jeg ikke havde mod på at lave en selv.

Google: Router Jig eller søg her på sitet mht undersænkning.

Går ud fra dæmpningsmaterialet ikke skal lægge sådan i den færdig højttaler?

Ellers spændende projekt. Bliver spændende om du er heldig at de kommer til at lyde godt uden målinger og designet delefilter
til netop de enheder.

Selv sprang jeg på et af Troels Gravesens højttalere, da jeg ikke har udstyret eller viden til at lave mit eget delefilter.

Ellers er det da et nydeligt projekt
Til top Vis rskriver's Profil Søg efter andre indlæg skrevet af rskriver

Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 17 Juli 2013 kl. 00:44 | IP-adresse registreret

Tak for tippet :)

Ang. dæmpningen, så er det bagsiden der vises her, inden pladen kom på. Dæmpningsmaterialet er selvfølgelige efterfølgende
rettet til, op mod bagsiden :)

Ja, jeg er også meget spændt på at høre hvordan de kommer til at lyde.
Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

lille_smed
Forum Bruger
Forum Bruger


Bruger siden: 08 Januar 2007
Lokalitet: Østjylland
Status: Offline
Indlæg: 2607
Sendt: 17 Juli 2013 kl. 08:53 | IP-adresse registreret

mangler du ikke nogle afstiver inde i dit bas kabinet .. de store flader vil helt sikkert spille med..

 det bliver spændende om dit delefilter .. komme til at gøre gavn


__________________
jeg kan ikke få nok membranareal
Til top Vis lille_smed's Profil Søg efter andre indlæg skrevet af lille_smed

Enthusiast
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 08 Juni 2010
Lokalitet: København
Status: Offline
Indlæg: 149
Sendt: 17 Juli 2013 kl. 09:34 | IP-adresse registreret

Spændende projekt.

Jeg ville også mene, at du med fordel kan sætte nogle afstivere af både sider og front/bagside i baskabinettet.

Det kan gøres nemt og hurtigt ved blot at sætte et par rundstokke i let spænd med lidt lim. Afstivere behøver ikke være store avancerede pladekonstruktioner. Et par velplacerede rundstokke gør arbejdet fuldt ud lige så godt.

Lidt struktur på alle flader (undtaget frontbaffel) i mellemtonekammeret kan også give en klarere mellemtone. Her kan du evt. lime nogle trekant- eller halvmåneformede lister på sider og bagvæggene. Det sænker risikoen for stående bølger i kammeret. Men du skal selvfølgelig stadig have lidt dæmpningsmateriale deri.
Til top Vis Enthusiast's Profil Søg efter andre indlæg skrevet af Enthusiast

Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 17 Juli 2013 kl. 10:34 | IP-adresse registreret

Bagpladen er sænket ned i, og siderne er skruet ind i bagpladen, med rigeligt med skruer, samt bagstykket er skruet ned i
mellempladerne hvor det hele virker som afstivere - Så jeg tror ikke at den 22mm plade kommer til at give sig synderligt og
hvis en 5,5" mellemtone kan trykke en 22mm plade, så bliver jeg MEGET imponeret :) Fronten vil dog nok få et afstiver eller
to.

Der kommer en del kommentar på delefiltret ja - men det er den eneste mulighede jeg har. Har ikke forstanden til selv at lave
det og kender ikke nogen der kan. Jeg kunne måske godt betale mig fra det hos den lokal radio-smed - men med de priser der
er i dag, så vil det vidst blive nogle MEGET dyre delefiltre. Så jeg teste med et par færdige, og hvis det lyder godt - fint! Hvis
det lyder dårligt, så tager jeg hovedpinen dér. :)
Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

lille_smed
Forum Bruger
Forum Bruger


Bruger siden: 08 Januar 2007
Lokalitet: Østjylland
Status: Offline
Indlæg: 2607
Sendt: 17 Juli 2013 kl. 11:51 | IP-adresse registreret

din 22 mm plade vil spille med når fladen er stor nok.. det kan du kun løse ved at afstive den .. .. vi siger det jo kun for at være venlig og du ikke spille tiden,, for at lave det om .. .. men det lyder som om du ved bedre selv ..


__________________
jeg kan ikke få nok membranareal
Til top Vis lille_smed's Profil Søg efter andre indlæg skrevet af lille_smed

Enthusiast
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 08 Juni 2010
Lokalitet: København
Status: Offline
Indlæg: 149
Sendt: 17 Juli 2013 kl. 12:02 | IP-adresse registreret

Fero skrev:
Bagpladen er sænket ned i, og siderne er skruet ind i bagpladen, med rigeligt med skruer, samt bagstykket er skruet ned i
mellempladerne hvor det hele virker som afstivere - Så jeg tror ikke at den 22mm plade kommer til at give sig synderligt og
hvis en 5,5" mellemtone kan trykke en 22mm plade, så bliver jeg MEGET imponeret :) Fronten vil dog nok få et afstiver eller
to.


Listerne i mellemtonekammeret er ikke ment som afstivning, men blot at give overfladerne lidt struktur, så stående bølger brydes.

Mht. baskammeret, så kan du jo forsøge at lave "kno-testen". Slå (udefra) midt på pladerne med knoerne. Hvis du kan høre "kassen", så bør du måske overveje at afstive. Hvis alle flader (i dine ører) lyder "døde", så må dine 22mm plader jo være stærke nok.

Blot et forslag, ikke ment som kritik.
Til top Vis Enthusiast's Profil Søg efter andre indlæg skrevet af Enthusiast

Fero
Forum Bruger
Forum Bruger


Bruger siden: 21 Marts 2004
Status: Offline
Indlæg: 113
Sendt: 17 Juli 2013 kl. 12:21 | IP-adresse registreret

Siger ikke jeg ved bedre - hvis du/I har forstået min besked sådan, så beklager jeg. Jeg forsøger bare at argumentere :)

Jeg tager ydmygt imod al den kritik/hjælp jeg kan få - det håber jeg ikke jeg har skabt tvivl om!

Ang mellemtonen - vil dæmpningsfilt ikke have samme effekt til at bryde overfladen/bølgerne ?
Til top Vis Fero's Profil Søg efter andre indlæg skrevet af Fero

CPH-R
Lukket konto
Lukket konto
Avatar

Bruger siden: 15 Maj 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1700
Sendt: 17 Juli 2013 kl. 13:05 | IP-adresse registreret

her en rigtig god tråd- der indeholder mange svar.

http://www.hifi4all.dk/forum/forum_posts.asp?TID=81870&P N=4




__________________
INNOVATING not IMITATING
Til top Vis CPH-R's Profil Søg efter andre indlæg skrevet af CPH-R

Enthusiast
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 08 Juni 2010
Lokalitet: København
Status: Offline
Indlæg: 149
Sendt: 17 Juli 2013 kl. 13:40 | IP-adresse registreret

Fero skrev:

Ang mellemtonen - vil dæmpningsfilt ikke have samme effekt til at bryde overfladen/bølgerne ?


Som nævnt, så er man i mellemtonekammeret nok tvunget til at bruge dæmpningsfilt. Struktur på indre overflader dæmper næppe kammeret tilstrækkeligt, men kan hjælpe med at fjerne uheldigt forekommende egenresonanser, der frekvensmæssigt kan ligge i det område, mellemtonen arbejder ved. For deciderede baskamre i eksempelvis subwoofere, er problemet mindre udtalt, da kabinettets sidelænger sjældent er lange nok til at resonanserne forplanter sig ned i det frekvensområde bas-enheden arbejder ved.
Men hvis bas-enheden arbejder højt op (eksempelvis 200-300 Hz), kan man nok med fordel dæmpe med en smule filt eller skum.

Hvis jeg har forstået teorien korrekt, så er det hele og halve bølgelængder, man skal være særlig opmærksom på, når man snakker om kabinet-resonanser. Ved stuetemperatur har en 250Hz bølge en længde på ca 1.37 meter (Lambda=C/F=343.2[m/s]/250[1/s]=1.37[m]). Dvs. hvis en basenhed arbejder i et kabinet op til 250Hz, så vil alle interne, parallelle flader med en lineær aftand på 1.37 meter forstærke 250 Hz tonen inde i kabinettet. Det samme vil ske med 250 Hz tonens halve bølgelængde på 0.69 meter, som uheldigvis kunne være højden på baskabinettet.

Ved eksempelvis 2kHz er bølgens hele og halve længe sænket til hhv. 17cm og 8.5cm - altså typiske længder i et mellemtonekammer,hvor denne frekvens forekommer.


Store mængder filt i kammeret kan have en negativ effekt på særligt bas-enheders impuls-villighed. Proppes baskamre med dæmpningsmateriale, kan bassen komme til at lyde mudret og "langsom".

Som med så meget andet, så handler det om at finde den gyldne balance.

Først og fremmest skal grundkonstruktionen være rigtig. Dermed menes korrekt volumen og evt. bas-refleks afstemning til de enkelte enheder. Dernæst kan man begynde at lege med alt det andet. Vil man have det optimale ud af sine enheder, så vil jeg vove den påstand, at man bør få lavet sig et udmålt delefilter.
Men man kan selvfølgelig også lyttetrimme sine højttalere til et fint niveau uden måleudstyr. Det kræver dog nok at man har lidt erfaring med dette i forvejen. Men erfaring skal jo komme et sted fra
Til top Vis Enthusiast's Profil Søg efter andre indlæg skrevet af Enthusiast
