Ansporet af tråden som lille_smed lavede, så vil jeg gerne vis hvordan et godt centerleje kunne laves.
Det er nok det centerleje jeg har prøvet/hørt som har mindst støj og friktion, den kan med en 12,8kg pladetallerken køre i næsten 90 sekunder inden
den holder stille, altså uden rem og motor, men rent friløb fra 33,33 o/min. til stop.

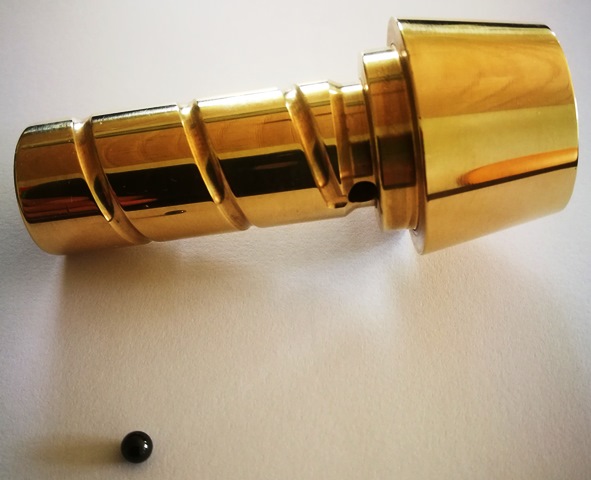

Lejet er lavet således det smører sig selv med en oliespindel og et gennemløbshul. For at minimere slid er der indpresset en hårdmetal leje kugle i
bunden.

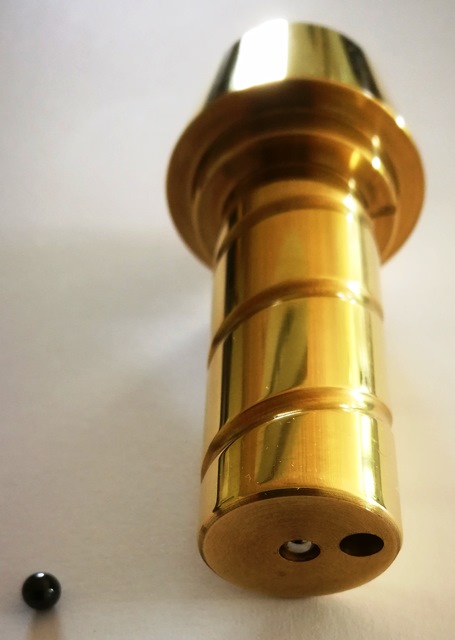

Denne hårdmetal kugle vil så køre på en keramisk kugle der ligger i bunden af lejebrønden i en reces til denne.(kan ses på andet billede.)
Her ses toppen af gennemløbshullet til olien.

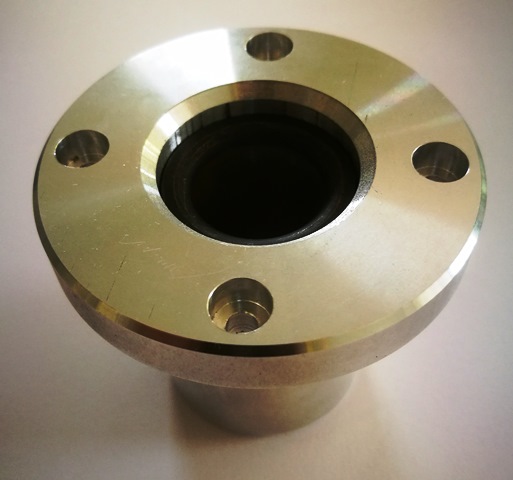

Lejebrønden er lavet i aluminium, da der er indpresset en lejeforing for minimalt slid og friktion. Så aluminiumen kommer aldrig i kontakt med noget
bevægeligt.

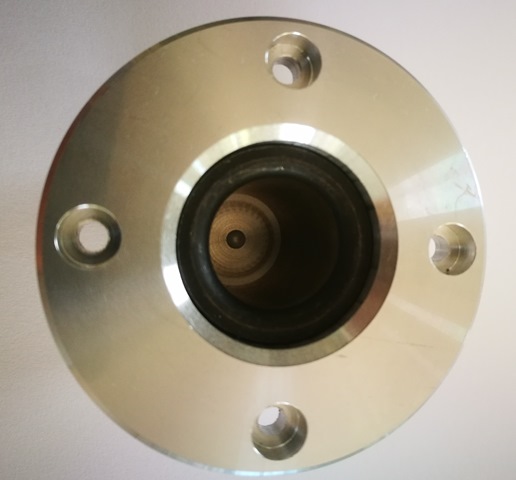

Her ses recesen tydeligt i bunden af lejebrønden, det er her det keramiske leje fastholdes.

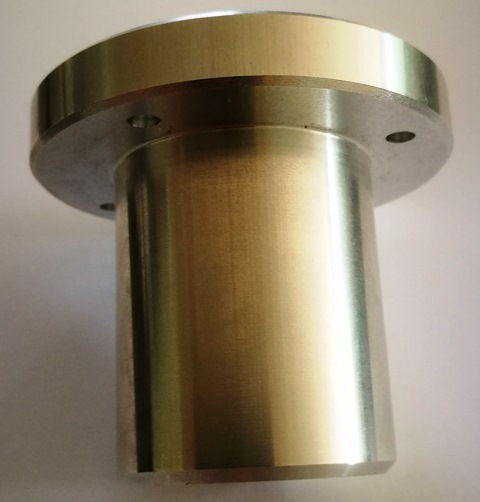

Lejebrønden i profil.
|
Til top |
|
|
Max.H Forum Bruger
Bruger siden: 27 August 2011 Lokalitet: Midtjylland
Status: Offline Indlæg: 414
|
Sendt: 18 August 2018 kl. 08:47 | IP-adresse registreret
|
|
|
Hvor lang tid er den så om at komme op i hastighed
|
Til top |
|
|
Miav Forum Bruger
Bruger siden: 24 November 2013 Lokalitet: Sydjylland
Status: Offline Indlæg: 541
|
Sendt: 18 August 2018 kl. 12:00 | IP-adresse registreret
|
|
|
Se det kommer jo meget an på hvilken motorstand der er drivkraft, samt hvilken type overførsel jeg bruger.
Tager du f.eks. min DC motor med softstart og silikone O-ring tager det ikke mere end 10 sekunder.
Men med syncronmotor og nylontråd tager det omkring 35 sekunder.
|
Til top |
|
|
lille_smed Forum Bruger
Bruger siden: 08 Januar 2007 Lokalitet: Østjylland
Status: Offline Indlæg: 2607
|
Sendt: 19 August 2018 kl. 17:22 | IP-adresse registreret
|
|
|
det der godt ud. . har du selv lavet det :???
__________________ jeg kan ikke få nok membranareal
|
Til top |
|
|
Miav Forum Bruger
Bruger siden: 24 November 2013 Lokalitet: Sydjylland
Status: Offline Indlæg: 541
|
Sendt: 19 August 2018 kl. 18:41 | IP-adresse registreret
|
|
|
Ja, det er dog løbende afprøvet og udviklet i samarbejde med en af mine gode kollegaer.
Og fremstillingen af lejet er lavet på en CNC maskine for at opnå de ønskede tolerancer.
Lejeforingen er købt som en færdig enhed, og presset ned i aluminiums lejebrønden.
Så det går vel under DIY.
|
Til top |
|
|
Morell Forum Bruger
Tidl. Neon^
Bruger siden: 28 Februar 2005 Lokalitet: Vestjylland
Status: Offline Indlæg: 666
|
Sendt: 20 August 2018 kl. 07:45 | IP-adresse registreret
|
|
|
Kan du ikke fortælle lidt om de tolerancer og overfladerugheder du har valgt på spindel og lejeforing?
__________________ Livet er som en barneskjorte - kort og beskidt
|
Til top |
|
|
hifiigen Forum Bruger
Bruger siden: 05 Februar 2005 Lokalitet: Jylland
Status: Offline Indlæg: 980
|
Sendt: 20 August 2018 kl. 10:52 | IP-adresse registreret
|
|
|
Hvilken olie vil du anvende? Det kan vist også være en videnskab, som ikke har en mindsteværdi for betydning, da det jo vedr. hifi __________________ Er nu passiv og sporadisk læser
|
Til top |
|
|
lille_smed Forum Bruger
Bruger siden: 08 Januar 2007 Lokalitet: Østjylland
Status: Offline Indlæg: 2607
|
Sendt: 20 August 2018 kl. 11:28 | IP-adresse registreret
|
|
|
Miav skrev:
Ja, det er dog løbende afprøvet og udviklet i samarbejde med en af mine gode kollegaer.
Og fremstillingen af lejet er lavet på en CNC maskine for at opnå de ønskede tolerancer.
Lejeforingen er købt som en færdig enhed, og presset ned i aluminiums lejebrønden.
Så det går vel under DIY. |
|
|
jeg har desværre kun en manuel drejebænk til min rådighed, om det er godt nok ved jeg ikke lige. men er nu heller ikke kommet i gang med det. men det bliver da sjovt når jeg kommer så langt en dag.
Er den nu pladespiller bedre end din rx2000.??
__________________ jeg kan ikke få nok membranareal
|
Til top |
|
|
Miav Forum Bruger
Bruger siden: 24 November 2013 Lokalitet: Sydjylland
Status: Offline Indlæg: 541
|
Sendt: 20 August 2018 kl. 21:48 | IP-adresse registreret
|
|
|
Lille_smed jeg har ikke en RX2000, men jeg har en ganske fornuftig TransRotor pladespiller.
Det er svært at sammenligne pladespillere, når de ikke er ens opbygget, og min nye DIY pladespiller er ikke helt færdigbygget endnu.
Jeg eksperimenterer stadigvæk med plinte, tallerkner samt lejer. Men bliver stille og roligt lidt klogere.
Med hensyn til lejetolerancer, er tolerancen 3/100 mm, svarende til en F6 pasning.
Lejet er poleret op til en ruhedværdi Ra 0.2 um, svarende til en ruhedsgrad N4.
|
Til top |
|
|
Miav Forum Bruger
Bruger siden: 24 November 2013 Lokalitet: Sydjylland
Status: Offline Indlæg: 541
|
Sendt: 22 August 2018 kl. 19:06 | IP-adresse registreret
|
|
|
Pladespillerlejets foring er en hærdet stål lejebøsning uden smørregang, da smørregangen jo er drejet i selve lejespindelen.
Som smørremiddel bruger jeg en halvfed olie, en halvsyntetisk 15W-40 olie.
Denne olie giver lidt friktion i forhold til de lidt tyndere syrefri olier, men er tilgengæld fuldstændigt støjfri,
når jeg lytter på lejet med lejestetoskop og mickrofon.
|
Til top |
|
|
hifiigen Forum Bruger
Bruger siden: 05 Februar 2005 Lokalitet: Jylland
Status: Offline Indlæg: 980
|
Sendt: 23 August 2018 kl. 18:23 | IP-adresse registreret
|
|
|
Har du prøvet særlige udbudte olier til netop turntables, f.eks. van den hul? Eller er det mon gammel vin på ny flaske?
__________________ Er nu passiv og sporadisk læser
|
Til top |
|
|
Boydk Forum Bruger
Bruger siden: 02 Juli 2006 Lokalitet: Århus
Status: Offline Indlæg: 6261
|
Sendt: 23 August 2018 kl. 20:48 | IP-adresse registreret
|
|
|
hifiigen skrev:
Eller er det mon gammel vin på ny flaske? |
|
|
Yepppsss __________________ Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.
|
Til top |
|
|
Miav Forum Bruger
Bruger siden: 24 November 2013 Lokalitet: Sydjylland
Status: Offline Indlæg: 541
|
Sendt: 25 August 2018 kl. 09:32 | IP-adresse registreret
|
|
|
Har prøvet med flere typer "Pladespiller Centerleje Olie", disse er ikke anderledes end de olier du kan købe rundt omkring til væsentligt lavere pris.
Jeg har VdH olien med grafit, den er faktisk rigtig god til lejer der er beregnet til tyndtflydende olier, feks. i Rega og i Thorens lejer.
|
Til top |
|
|
janils Branchemedlem
Pladespilleren.dk
Bruger siden: 02 Januar 2004 Lokalitet: Stor-København
Status: Offline Indlæg: 3093
|
Sendt: 28 August 2018 kl. 15:16 | IP-adresse registreret
|
|
|
Ser ret imponerende ud det centerleje, men jeg har lige et par kommentarer.
Personlig mener jeg (og andre) at et centerleje skal være inverteret. Det vil sige at pladetallerkeken "hænger" i stedet for at "stå" på lejet. Når ,man tager hensyn til den kraft rem/tråd påvirker tallerkenen med bevares balancen i hele systemer. Man kan så sige, at det næppe betyder så meget, når pladetallekren drejer rundt.
Ideen om mindst mulig friktion i et centerleje er lidt forfejlet. Her henholder jeg mig til J.C. Verdier, der i Sound Practices har redegjort for mekanikken. En motor kan forøge hastigheden eller holde hastigheden konstant. Den kan dog ikke lige bremse en talllerken der løber "løbsk" Derfor skal der være en konstant let modstand. Motoren trækker så med en vis kraft. Ved en kraftig transient i musikken vil tallerkenen bliver bremset, men i forhold til den kraft der i forvejen leveres af motoren er det kun en brøkdel.
Hvis motoren derimod kun skal levere en lille trækkraft (lav friktion), vil variationerne i den krævede trækkraft gå op og med en tung pladetallerken gør det hele værre, og er motoren ikke kraftig nok, kan det resultere i hørbart wow.
Med hensyn til olie, så bruger jeg en rimeligt tyndflydende syntetis motorolie. En hel liter rækker til mange år og den fungere bedre end både VdHul og andet jeg har prøvet.
Se lidt billeder af mit eget projekt her - kører videre på 10. år uden problemer.
LINL__________________ Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......
|
Til top |
|
|
Miav Forum Bruger
Bruger siden: 24 November 2013 Lokalitet: Sydjylland
Status: Offline Indlæg: 541
|
Sendt: 28 August 2018 kl. 19:20 | IP-adresse registreret
|
|
|
Hej Jan
Det er også min erfaring at olien ikke behøver at være så tynd, at friktionen næste forsvinder.
Der er som du skriver ganske rigtigt, en fordel i der er friktion i lejet, jeg havde nemlig bygget en ret avanceret motorstyring, men havde problemer med
gangstabiliteten, og kunne absolut ikke forstå at så avanceret en motorstyring ikke kunne styre en pladetallerken på omkring 10 kg, det rodede jeg en
del med, indtil jeg fik en olie med højere viskositet i lejet, og så kunne motorstyringen lige pludseligt godt styre pladetallerknen, på grund af den lidt
højere friktion i lejet, umiddelbart virkede friktionen i lejet ikke ret meget større ved tykkere olie men åbenbart nok.
Men i mit nye leje kan man høre den tynde olie lave lyde i smørregangen, eller jeg tror det er i smørregangen. Hvor den tykkere olie er helt tavs, hvorfor
er jeg ikke helt klar over, men det virker.
|
