Billeder af mit DIY-projekt
 HIFI4ALL Forum : Billeder af mit DIY-projekt
Emne Emne: Diy Transmissionslinje (Emne lukket Emne lukket) Indryk indlægOpret nyt emne
Side af 2
Forfatter
Besked << Forrige emne | Næste emne >>
Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 06 Marts 2015 kl. 20:19 | IP-adresse registreret

Så er det forår og det klør i fingerne for at komme i gang, så for lige at varme op er jeg gået i gang med et sæt transmissionslinie
højttalere.
De bliver lavet i en kombination af MDF og Spåndplade, da jeg har gode erfaringer med denne kombi.

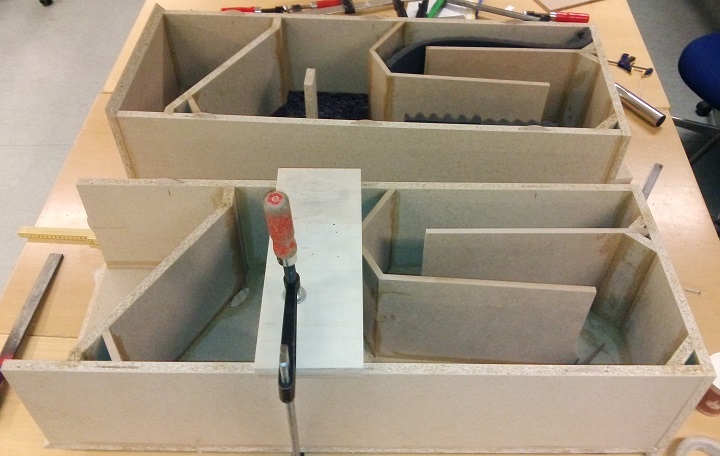

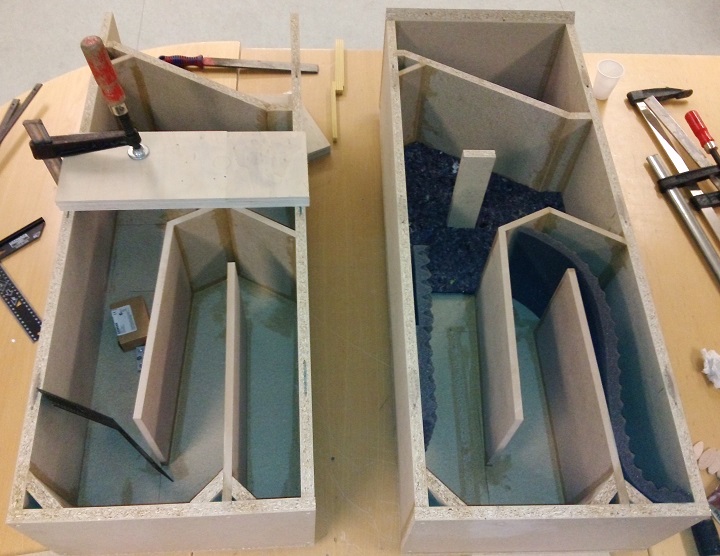

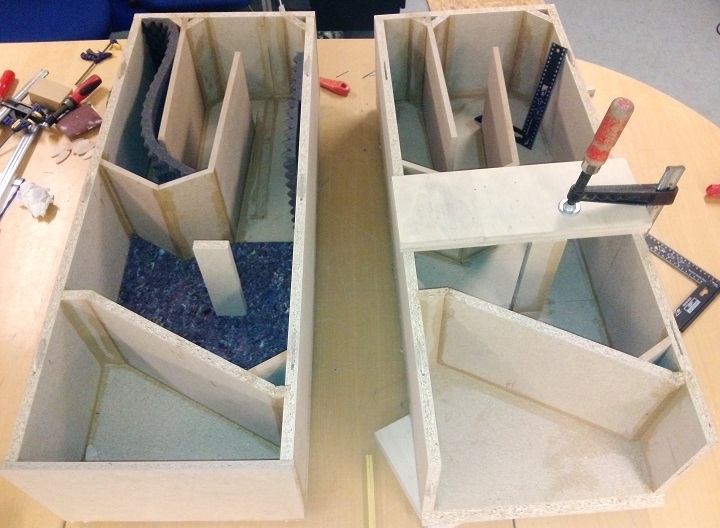

Så langt er jeg kommet her fredag eftermiddag, mangler stadigvæk at få limet toppen på den ene højttaler, samt få skåret dæmpe
materiale til.



Kabinettets front bliver yderlig forstærket med en 22mm MDF, og bagsiden må nøjes med en 9 eller 12mm MDF.



Så må jeg se om jeg får taget mig sammen til lidt mere DIY her i weekenden.
(Undskylder billedkvaliteten, men det var hvad mobilen kunne)
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav

Boydk
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 02 Juli 2006
Lokalitet: Århus
Status: Offline
Indlæg: 5533
Sendt: 06 Marts 2015 kl. 20:42 | IP-adresse registreret

Fremragende billedkvalitet. Du er en driftig mand. Hvordan går det med indbrænding af riaa´en????

__________________
Alt under 500 watt er til garagen.
Til top Vis Boydk's Profil Søg efter andre indlæg skrevet af Boydk

Jensiman
Forum Bruger
Forum Bruger


Bruger siden: 01 September 2008
Lokalitet: København
Status: Offline
Indlæg: 432
Sendt: 06 Marts 2015 kl. 21:30 | IP-adresse registreret

Fedt projekt, det ser rigtigt godt ud!

Jeg synes selv transmissionslinje princippet er interessant, men jeg kan ikke helt knække koden til hvordan man
regner længde ud, og hvad med udformning og volumen i forhold til en alm. basrefleks? Hvordan har du grebet
det an? Hvilken enhed har du i øvrigt tænkt dig at bruge?

Glæder mig til at se der færdige projekt
Til top Vis Jensiman's Profil Søg efter andre indlæg skrevet af Jensiman

Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 06 Marts 2015 kl. 22:04 | IP-adresse registreret

Hej Jensiman

Det er også svært at knække TL koden. Jeg har valgt at bruge en Vifa PL26WR-09-08 basenhed, denne har en Fs på 27Hz., dette kan så
regnes til følgende længde når vi snakker kvartbølge TL.

Længde = 344/(4 x Fs) = 344/(4 x 27) = 3,185 m.

Men jeg har så valgt at lave længden lidt kortere (2,2m.), og til gengæld stoppe lidt isolering i transmissionslinjen, og tune linjen ad
denne vej. Selve tuningen af transmissionslinjen kommer til foregå via målinger, og selvfølgelig også ved at lytte til denne.

Bas/mellem enheden er en Peerless HDS-P830875, da denne enhed er helt formidabel i mellemtone området, men også dækker den øvre
bas ret godt.

Diskanten er en Fountek Bånddiskant, da jeg godt kan lide lyden fra båndet, da det er så crisp.
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav

Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 06 Marts 2015 kl. 22:40 | IP-adresse registreret

Og jeg glemte lige at sige linjen er også er Tapered Line, hvilket betyder kabinettet bliver lidt mindre/kortere for den samme frekvens.
Så plejer man at sige enhedens Qts helst skal være større end 0,35. PL26WR-09-08 enheden har en Qts på 0,39, så den burde på papiret
være ok. PL26 har en VAS på 110 liter, men jeg har given den lige omkring 80 liter, dette burde være fint.
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav

Jensiman
Forum Bruger
Forum Bruger


Bruger siden: 01 September 2008
Lokalitet: København
Status: Offline
Indlæg: 432
Sendt: 06 Marts 2015 kl. 22:43 | IP-adresse registreret

Tak for forklaringen

Jeg spiller selv på nogle transmissionslinjer, designes af Troels Gravesen, også med bånd. Jeg synes også jeg har
en lyd der er meget præcis - både i top og bund. Det er inspirerende at se andre bygge TL - især når det laves fra
bunden med eget design.
Til top Vis Jensiman's Profil Søg efter andre indlæg skrevet af Jensiman

Fimpe
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Januar 2004
Lokalitet: Århus
Status: Offline
Indlæg: 287
Sendt: 07 Marts 2015 kl. 09:40 | IP-adresse registreret

Endnu et spændende projekt fra dig

Spiller på et par DIY fra Humble Homemade Hifi, med en 18w4531G00 i TL, Disse Scanspeak har en Qts på 0.35, de spiller efter egen mening ret
fantastisk, til gengæld er de meget hysteriske med dæmpningen materiale/tæthed. Jeg var tæt på at opgive at få dem til at spille som jeg ville have dem
til det. Det tog faktisk ret lang tid hvor jeg egentlig syntes jeg "manglede" noget niveau i bunden eller også "buldrede" det.

Eksperimenter med dæmpemateriale og mængde var løsningen her. Gik bl.a. fra fåreuld til akustilux.

Held og lykke, det lyder som et rigtigt spændende projekt.

PS hvis din nye RIAA lyder bedre eller ligeså godt som det jeg hørte da jeg var kort forbi, så er det på meget jysk "ikke så ringe enda"
Til top Vis Fimpe's Profil Søg efter andre indlæg skrevet af Fimpe

Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 07 Marts 2015 kl. 13:31 | IP-adresse registreret

Hej Fimpe

Det er akustilux jeg bruger, da jeg har bedst erfaring med dette, dog kan du få et blandings produkt med både fåreuld og kunstfibre, dette
bruger jeg i basreflex systemet.
Ja, jeg har før leget med TL-systemer, de kræver meget tuning inden de lige "er der", men det er arbejdet værd når man så når målet.

Den nye RIAA er lidt mere åben og transparent, samtidig med bunden er en lille tand dybere og mere fast, og total lyden er en lille smule
mere musikalsk/varm.
Så det er et trin op i alle discipliner, selv om den gamle RIAA ikke er så ringe endda
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav

Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 08 Marts 2015 kl. 18:57 | IP-adresse registreret

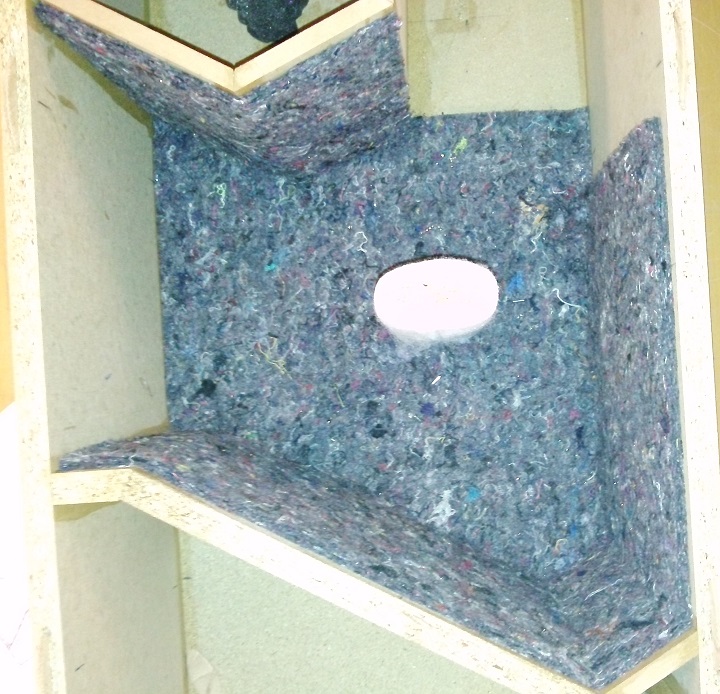

Lige en opdatering, så er jeg begyndt at isolere kabinetterne indvendigt. Så har ikke lagt på den lade side hele weekenden.



Kabinettet er blevet dæmpet med bitumen stykker under filten, filten er 7mm tyk.
Der skal så yderlig isoleres med æggebakke-skum.
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav

Boydk
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 02 Juli 2006
Lokalitet: Århus
Status: Offline
Indlæg: 5533
Sendt: 08 Marts 2015 kl. 20:11 | IP-adresse registreret

Miav skrev:
Så har ikke lagt på den lade side hele weekenden.


LIGGET..... ku´ ikk´ la´ vær´

__________________
Alt under 500 watt er til garagen.
Til top Vis Boydk's Profil Søg efter andre indlæg skrevet af Boydk

Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 16 Marts 2015 kl. 19:46 | IP-adresse registreret

Ligget eller lagt, nu er næste trin i hvert tilfælde klart.

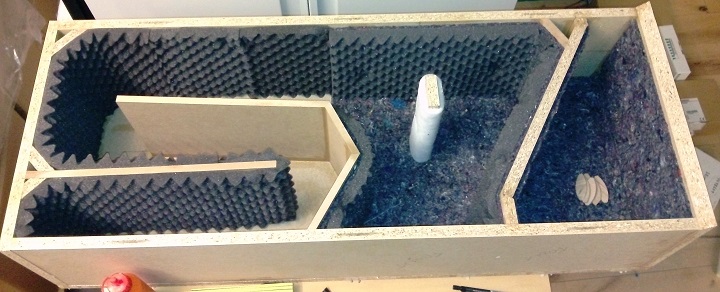

Her er de så færdig isoleret, dog skal der fintunes med dæmpemateriale i den øverste 1/4 del af linjen, når højttaleren er færdig samlet og
der er enheder i.



Sådan ser højttaleren ud 2 minutter før siden skal limes på, så nu er der temmelig mange skruetvinger på, så siden kan limes godt og
grundigt.
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav

Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 27 Marts 2015 kl. 22:10 | IP-adresse registreret

Så er det ved at være weekend, så står det på højttalerbyg.
Jeg er pt. kommet så langt at kabinetterne er samlet, og forplade og bagplade er limet på.



Der er limet en 19 mm. MDF plade på fronten, så fronten består af 19 mm. Spån + 19 mm. MDF.
Bagsiden består af en 19 mm. Spån + en 12 mm. MDF plade, så højttaleren begynder at blive ret tung.

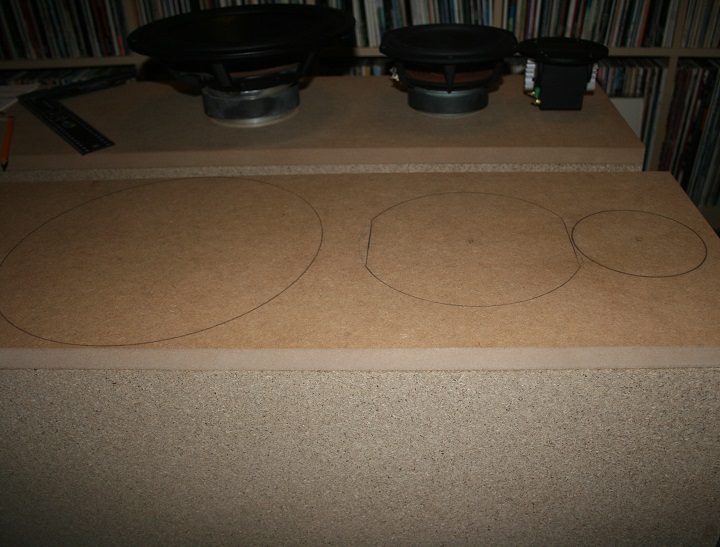

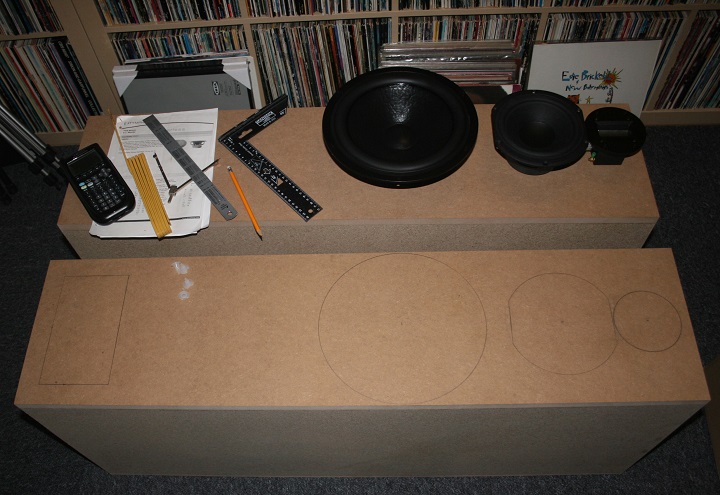

Jeg er lige i gang med at mærke op til enhedernes placering i kabinettet, så kan jeg begynde at fræse ud til enheder.

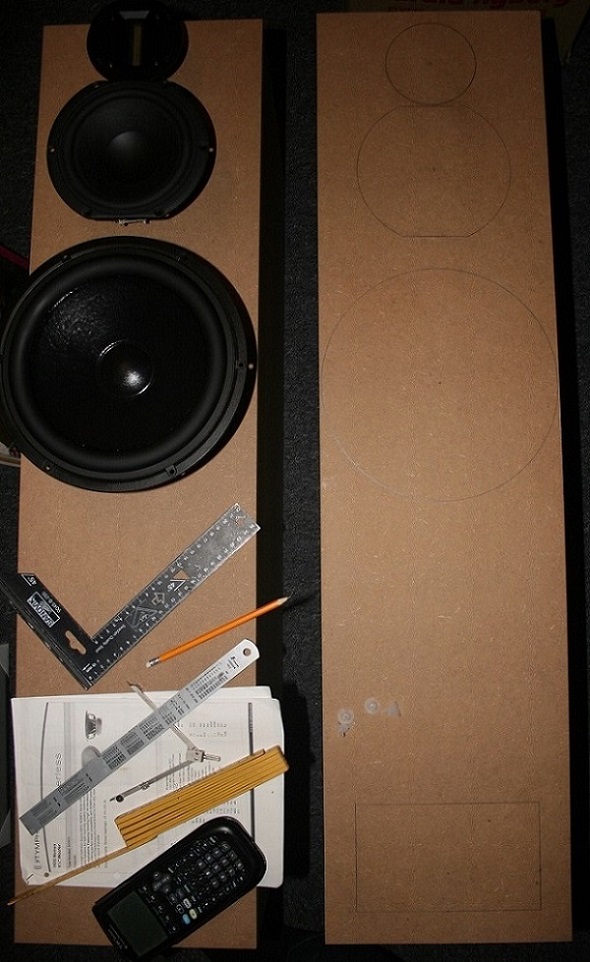

Lige et sidste billede så man kan se placering af enheder.
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav

Selvbyggeren1
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 09 Maj 2006
Lokalitet: Sjælland
Status: Offline
Indlæg: 197
Sendt: 28 Marts 2015 kl. 18:04 | IP-adresse registreret



Det ser rigtig spændene ud!

Hvad er du kommet frem til af delefiltre?
Aktivt/passivt, delefrekvenser og stejlheder?


__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere
Til top Vis Selvbyggeren1's Profil Søg efter andre indlæg skrevet af Selvbyggeren1 Besøg Selvbyggeren1's Websted

Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 28 Marts 2015 kl. 19:32 | IP-adresse registreret

Delefrekvenser er jeg ikke helt sikker på endnu, det må målingerne vise.

Jeg har dog en ide om det bliver et 2,5 vejs system, hvor bunden/suben skæres ved 4-500Hz 6dB, da jeg satser på dette vil give en god
bund, samt korrigere for baffelstepet, som ligger på 418Hz.

Bas/mellem enheden der også spiller bund og mellemtone, og bliver formentlig delt/afskåret ved 3200-3400Hz også et 6dB filter, dog vil
målingen vise om dette duer, da Peerless enheden har et lille hæv mellem 4kHz og 5kHz.

Båndiskanten får sandsynlig vist et 18dB filter, da dette ofte går godt i spænd med et 6dB filter nedad til.
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav

Selvbyggeren1
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 09 Maj 2006
Lokalitet: Sjælland
Status: Offline
Indlæg: 197
Sendt: 28 Marts 2015 kl. 19:38 | IP-adresse registreret

Lyder fornuftigt.

Men jeg ville nok også være lidt bekymret for hævet ved de 4-5 kHz som du nævner. Et filter til det også, helt klart 😊

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere
Til top Vis Selvbyggeren1's Profil Søg efter andre indlæg skrevet af Selvbyggeren1 Besøg Selvbyggeren1's Websted

Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 28 Marts 2015 kl. 23:00 | IP-adresse registreret

Ja, men det er lettest at se når målingerne på højttalerne er i computeren, så kan jeg simulere et filtre der passer.
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav

Selvbyggeren1
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 09 Maj 2006
Lokalitet: Sjælland
Status: Offline
Indlæg: 197
Sendt: 28 Marts 2015 kl. 23:01 | IP-adresse registreret

Ja det er klart 😊

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere
Til top Vis Selvbyggeren1's Profil Søg efter andre indlæg skrevet af Selvbyggeren1 Besøg Selvbyggeren1's Websted

Enthusiast
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 08 Juni 2010
Lokalitet: København
Status: Offline
Indlæg: 140
Sendt: 29 Marts 2015 kl. 20:09 | IP-adresse registreret

Miav skrev:
Delefrekvenser er jeg ikke helt sikker på endnu, det må målingerne vise.

Jeg har dog en ide om det bliver et 2,5 vejs system, hvor bunden/suben skæres ved 4-500Hz 6dB, da jeg satser på dette vil give en god
bund, samt korrigere for baffelstepet, som ligger på 418Hz.

Bas/mellem enheden der også spiller bund og mellemtone, og bliver formentlig delt/afskåret ved 3200-3400Hz også et 6dB filter, dog vil
målingen vise om dette duer, da Peerless enheden har et lille hæv mellem 4kHz og 5kHz.

Båndiskanten får sandsynlig vist et 18dB filter, da dette ofte går godt i spænd med et 6dB filter nedad til.


Rigtig spændende med et anderledes projekt.
Håber du lægger målinger af bassen op. Dem kunne jeg godt tænke mig at se, når de er klar.

Til top Vis Enthusiast's Profil Søg efter andre indlæg skrevet af Enthusiast

Enthusiast
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 08 Juni 2010
Lokalitet: København
Status: Offline
Indlæg: 140
Sendt: 10 Maj 2015 kl. 19:54 | IP-adresse registreret

Er der sket nyt på TL fronten? Har du fået lyd på?
Til top Vis Enthusiast's Profil Søg efter andre indlæg skrevet af Enthusiast

Miav
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 24 November 2013
Lokalitet: Sydjylland
Status: Offline
Indlæg: 520
Sendt: 10 Maj 2015 kl. 20:39 | IP-adresse registreret

Jeg har lavet et par enkelte målinger, men det er jo blevet forår, og konen mener der er andre ting der er mere vigtige, og jeg er jo en
rigtig tøffelhelt.
Der er også sneget sig en DIY effektforstærker, og en lille ekstra DIY DAC ind i mellem det her TL-projekt.
Men skal nok følge lidt op på projektet, med både billeder og målinger.
Til top Vis Miav's Profil Søg efter andre indlæg skrevet af Miav
