Update på side 2 med ny forstærker og lidt leg med sub + en DacMagic Jeg har nu efter et par år uden noget rigtigt anlæg endelig fået skrabet lidt sammen igen og vil så lige smide lidt billeder op af det. Nu
tripath ta2020 forstærker cambridge DacMagic Reckhorn F1 Denon DP-47F (ikke sat til mangler en god riaa) Diy Wavecor Højttalere Sub med elendig bilenhed og jamoforstærker(snart med peerless 831727)
Billeder på side 2 Førførst lige lidt infos Kenwood KR-5040A: gammel Reciever der lige bruges som stand-in mens jeg er ved at reparere min anden forstærker, den spiller sådan okay men det er så os det. Denon DP-47F: super fed spillemaskine der er ligeså let at spille med som en cdafspiller bare med den fede lyd og stemning som en pladespiller giver, og så elsker jeg alt den lir sådan et svin indeholder Cambridge DVD86. en dejlig dvd afspiller men har desværre ikke noget tv længere så det er ikke meget den bliver brugt, faktisk er den ikke engang sat til lige nu. Diy højttalere: kit fra Frequence med wavecor enheder, en okay højttaler som jeg har været rigtig glad for i de par år jeg har haft dem, men leder efter noget andet, ved ikke om det bliver diy igen, men ville helst bare købe dem og så koncentrere mig om alle de elektronik projekter jeg har gang i. finishen er ikke særligt pæn med lidt løbere og sådan, men den er ret massivt bygget i 22mm mdf. Sennheiser HD595 hovedtelefoner: dejligt til når man skal være "stille". spiller rigtig godt og kan fuldt ud spille op med mit anlæg på de fleste punkter. desuden har jeg en JVC JA-S11 forstærker som jeg lige er ved at reparere men da udgangstrinnet er p***e dyrt og næsten umuligt at finde går det ret langsomt så overvejer lidt at finde mig noget andet til at erstatte den, har også en passende tuner i samme serie som virkeligt er exceptionel god og virkelig flot. Så har jeg også lidt projekter igang, både forforstærker og en headamp. men har ikke lige billeder af det endnu da det kun er i forsøgsfasen med forforstærkeren og headampen har jeg ikke fået delene til endnu men det er bare en bette C-moy. men her er lidt billeder: Først lige af det hele Dejligt lakrids-dreje-maskine Reciever+DVD, recieveren er som sagt kun midlertidig og efter at den lige har overstået sit ophold, ryger den videre til min lillebror, formentlig sammen med højttalerne. Den ene af højttalerne, mega skod kvalitets billede. Lige et af bøfferne også dejlige tingester Det var så lige en hurtig gennemgang af mit anlæg, skriv gerne en kommentar og evt. forslag til brugte forstærkere, og højttalere vil nok samlet bruge en 5-7k på opgraderingen da der jo også skal være plads i budgettet til musik
__________________ Mvh. Febbe
DIY+Cambridge+Denon+Reckhorn= Cheap-fi
|
Til top |
|
|
carcass Forum Bruger
Bruger siden: 30 Maj 2005 Lokalitet: Vestjylland
Status: Offline Indlæg: 642
|
Sendt: 11 Februar 2010 kl. 22:46 | IP-adresse registreret
|
|
|
Ka ét fyre nå hegn a eller hva? Så er alt som det skal være __________________ The world is watching America...and America is watching tv.
BLADELIUS/DYNAUDIO SET-UP
|
Til top |
|
|
carcass Forum Bruger
Bruger siden: 30 Maj 2005 Lokalitet: Vestjylland
Status: Offline Indlæg: 642
|
Sendt: 11 Februar 2010 kl. 22:47 | IP-adresse registreret
|
|
|
Ser nu ellers ganske fornuftigt ud __________________ The world is watching America...and America is watching tv.
BLADELIUS/DYNAUDIO SET-UP
|
Til top |
|
|
febbe Forum Bruger
Bruger siden: 18 Maj 2005 Lokalitet: Østjylland
Status: Offline Indlæg: 295
|
Sendt: 11 Februar 2010 kl. 22:56 | IP-adresse registreret
|
|
|
ja der kan sagtens fyres godt op og hvis der skal spilles ordentlig op til fest har jeg også en bette sub med en JBL GTI 1000w enhed, dejlig gammelt svin, nok en af de fedeste basser ever, men mangler bare en ordentlig forstærker til den for den kan bare tage noget sovs. men foretrækker nu uden subben når der skal spilles ved normalt niveau da der så er rigeligt bas i højttalerne men kunne godt tænke mig nogle andre helst gulvhøjttalere gerne til en ca. 3000kr gerne brugt. men dit ser nu heller ikke værst ud må jeg sige kender faktisk en der har arbejdet ved dynaudio virkeligt nogle lækre højttalere de laver. somregel bare uden for mit budget
|
Til top |
|
|
febbe Forum Bruger
Bruger siden: 18 Maj 2005 Lokalitet: Østjylland
Status: Offline Indlæg: 295
|
Sendt: 12 Februar 2010 kl. 23:23 | IP-adresse registreret
|
|
|
|
Til top |
|
|
wildstyle Udelukket fra forum
Bruger siden: 04 Januar 2006 Lokalitet: København
Status: Offline Indlæg: 2249
|
Sendt: 12 Februar 2010 kl. 23:28 | IP-adresse registreret
|
|
|

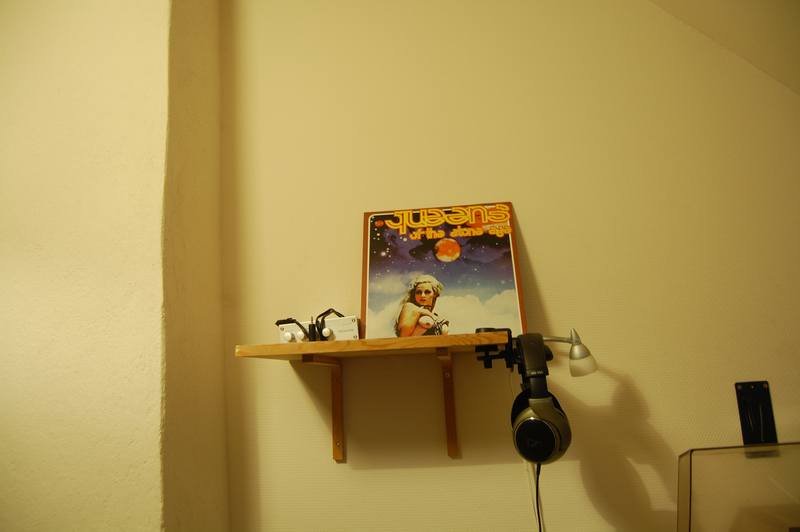

Queens of The Stone Age har en super cool lyd - super fed musik! Det lyder sikkert fremragende på vinyl.
|
Til top |
|
|
febbe Forum Bruger
Bruger siden: 18 Maj 2005 Lokalitet: Østjylland
Status: Offline Indlæg: 295
|
Sendt: 12 Februar 2010 kl. 23:36 | IP-adresse registreret
|
|
|
det lyder bare skønno har alt hvad de har lavet på cd, og så har jeg den her queens of the stone age og så era vulgaris på vinyl som er sådan 3 små fine plader... er mega stor QOTSA fan er der egentlig nogen der kan svare mig på hvor meget nyt musik der bliver udgivet på vinyl for det vil jeg altså helst have og hvor der er gode steder at købe det?? men sidder sgu rigtig og hygger mig med lidt musik her til aften da jeg faktisk er alene hjemme, kun katten og hunden som selskab så er det dejligt lige af fyre noget musik på anlægget og bare volumen skruet godt til højre
|
Til top |
|
|
canielsen Forum Bruger
Bruger siden: 25 August 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 564
|
Sendt: 12 Februar 2010 kl. 23:55 | IP-adresse registreret
|
|
|
febbe skrev:
Jeg har nu efter et par år uden noget rigtigt anlæg endelig fået skrabet lidt sammen igen og vil så lige smide lidt billeder op af det.
først lige lidt infos
Kenwood KR-5040A: gammel Reciever der lige bruges som stand-in mens jeg er ved at reparere min anden forstærker, den spiller sådan okay men det er så os det.
Denon DP-47F: super fed spillemaskine der er ligeså let at spille med som en cdafspiller bare med den fede lyd og stemning som en pladespiller giver, og så elsker jeg alt den lir sådan et svin indeholder
Cambridge DVD86. en dejlig dvd afspiller men har desværre ikke noget tv længere så det er ikke meget den bliver brugt, faktisk er den ikke engang sat til lige nu.
Diy højttalere: kit fra Frequence med wavecor enheder, en okay højttaler som jeg har været rigtig glad for i de par år jeg har haft dem, men leder efter noget andet, ved ikke om det bliver diy igen, men ville helst bare købe dem og så koncentrere mig om alle de elektronik projekter jeg har gang i. finishen er ikke særligt pæn med lidt løbere og sådan, men den er ret massivt bygget i 22mm mdf.

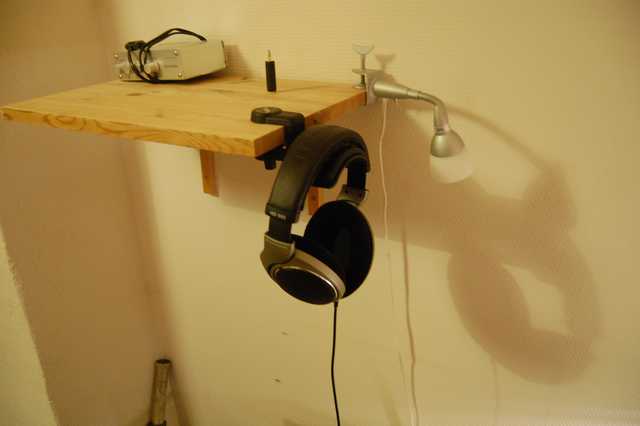

Sennheiser HD595 hovedtelefoner: dejligt til når man skal være "stille". spiller rigtig godt og kan fuldt ud spille op med mit anlæg på de fleste punkter.
desuden har jeg en JVC JA-S11 forstærker som jeg lige er ved at reparere men da udgangstrinnet er p***e dyrt og næsten umuligt at finde går det ret langsomt så overvejer lidt at finde mig noget andet til at erstatte den, har også en passende tuner i samme serie som virkeligt er exceptionel god og virkelig flot.
Så har jeg også lidt projekter igang, både forforstærker og en headamp. men har ikke lige billeder af det endnu da det kun er i forsøgsfasen med forforstærkeren og headampen har jeg ikke fået delene til endnu men det er bare en bette C-moy.
men her er lidt billeder:

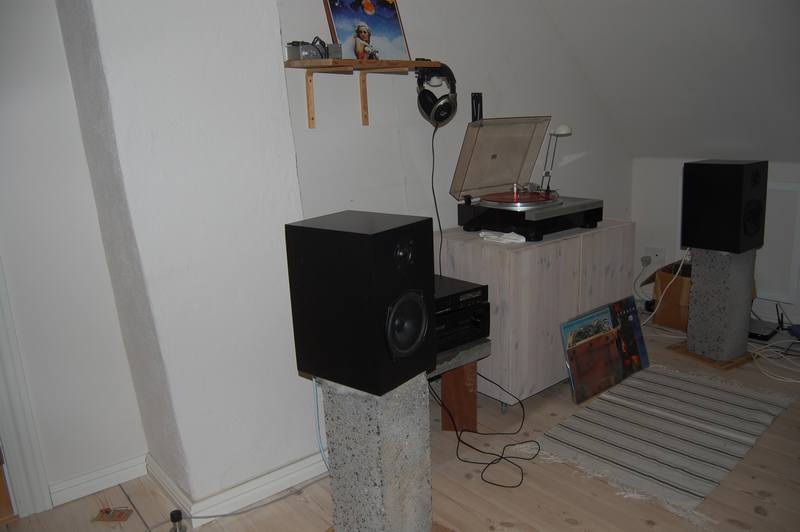

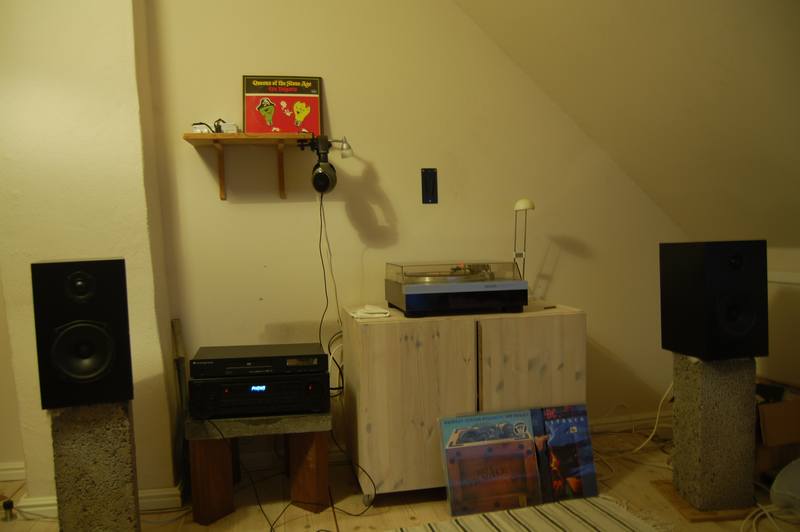

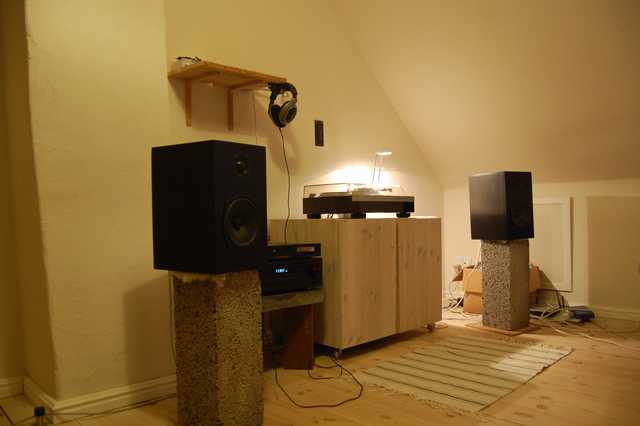

Først lige af det hele

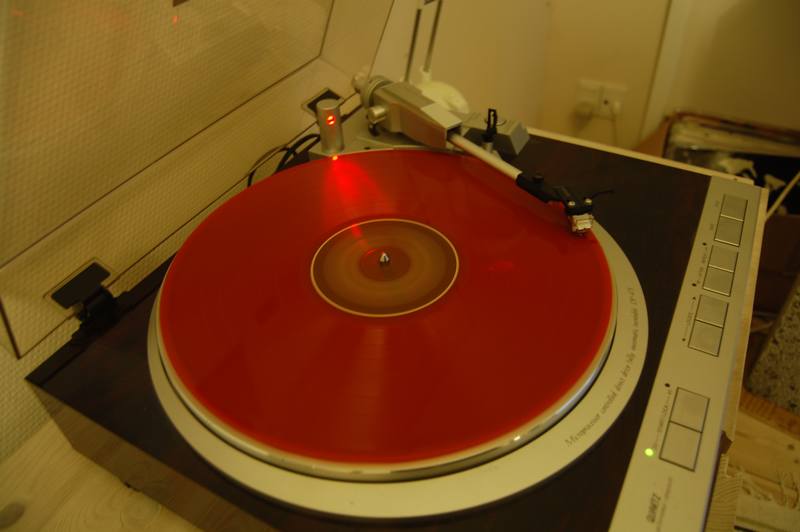

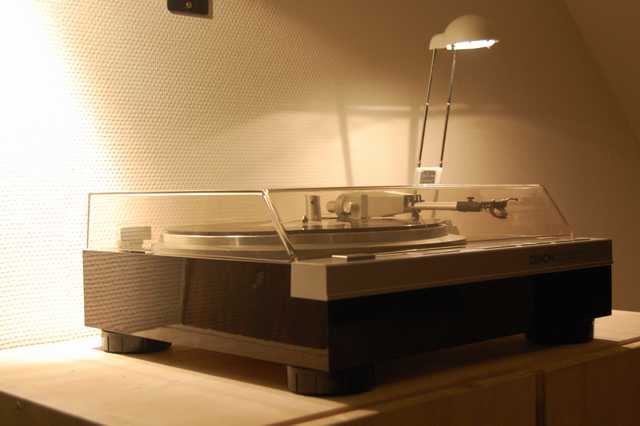

Dejligt lakrids-dreje-maskine

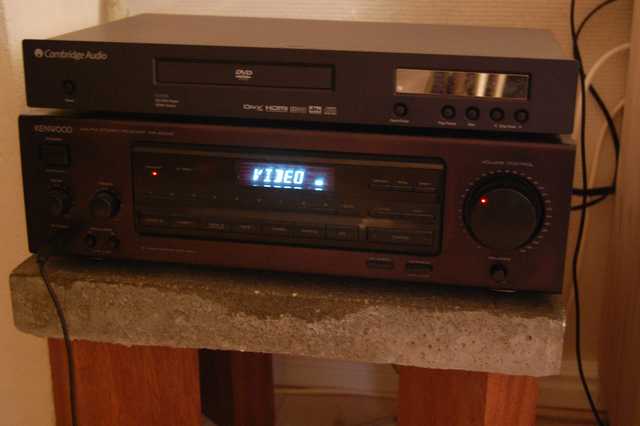

Reciever+DVD, recieveren er som sagt kun midlertidig og efter at den lige har overstået sit ophold, ryger den videre til min lillebror, formentlig sammen med højttalerne.

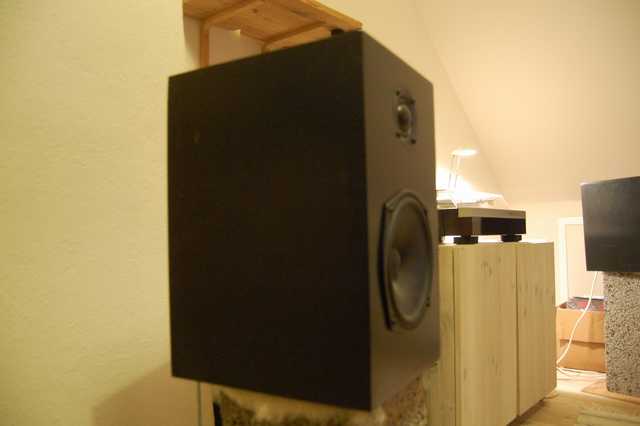

Den ene af højttalerne, mega skod kvalitets billede.
Lige et af bøfferne også dejlige tingester
Det var så lige en hurtig gennemgang af mit anlæg, skriv gerne en kommentar og evt. forslag til brugte forstærkere, og højttalere vil nok samlet bruge en 5-7k på opgraderingen da der jo også skal være plads i budgettet til musik
|
|
|
Med hensyn til JVC forstærkeren, så mangler du efter hvad jeg kan forstå udgangstrinnet, som i den forstærker består af et modul der hedder STK0040. Er det korrekt ?. Hvis det er dem du mangler, så ser det da ud til, at de stadig kan skaffes meget billigt.
Se f.eks. http://www.ciconelectronics.com/stk0040.html http://www.leifline.com/IC-KRETSAR/IC-KRETSAR.htm (forside http://www.leifline.com/ )
http://www.awatronic.fr/prod_7923.html?gclid=CPCb5dbx7Z8CFU8 33godFiS-XA
Hvis du mangler servicemanual til forstærkeren, så kan du downloade den gratis på: http://www.hifiengine.com/manuals/jvc/ja-s11g.shtml Du skal være registreret for at kunne downloade. Men det er gratis.
|
Til top |
|
|
Ole Hedegaard Forum Bruger
Bruger siden: 19 August 2006 Lokalitet: Århus
Status: Offline Indlæg: 184
|
Sendt: 12 Februar 2010 kl. 23:59 | IP-adresse registreret
|
|
|
Jeg er ret vild med dine "højttaler-standere"! Det ser ret fedt ud med sådan er par leca-blokke... så længe hunden ikke løber ind i dem . De er vel ikke specielt stabile?
|
Til top |
|
|
febbe Forum Bruger
Bruger siden: 18 Maj 2005 Lokalitet: Østjylland
Status: Offline Indlæg: 295
|
Sendt: 13 Februar 2010 kl. 00:21 | IP-adresse registreret
|
|
|
det er ikke helt det udgangstrin det hedder Sanken S-40W men det er noget i den stil da jeg søgte på det fandt jeg et sted i usa men det ville hvertfald ikke kunne betale sig, måske sådan en to som du linker til kan bruges istedet for det er hvertfald en del billigere. og har servicemanual til den og alt andet Ole: ja de er ret fede og nej ikke særlig stabile men nu er det sådan en dejlig "rolig" hund jeg har, hehe Labrador en F1'er så han er vældig livlig men han ved heldigvis godt hvordan man opfører sig inden døre
|
Til top |
|
|
canielsen Forum Bruger
Bruger siden: 25 August 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 564
|
Sendt: 13 Februar 2010 kl. 01:03 | IP-adresse registreret
|
|
|
febbe skrev:
det er ikke helt det udgangstrin det hedder Sanken S-40W men det er noget i den stil da jeg søgte på det fandt jeg et sted i usa men det ville hvertfald ikke kunne betale sig, måske sådan en to som du linker til kan bruges istedet for det er hvertfald en del billigere. og har servicemanual til den og alt andet
sig inden døre
|
|
|
Underligt at der sidder Sanken S-40W i din forstærker. i Servicemanualen jeg har, er der nævnt STK0040. Men forstærkeren er nok lavet i flere udgaver. Det er jo set mange gange før. STK0040 kan ikke umiddelbart proppes i som erstatning. Benforbindelserne er ikke de samme, og internt er modulerne heller ikke lavet helt på samme måde.

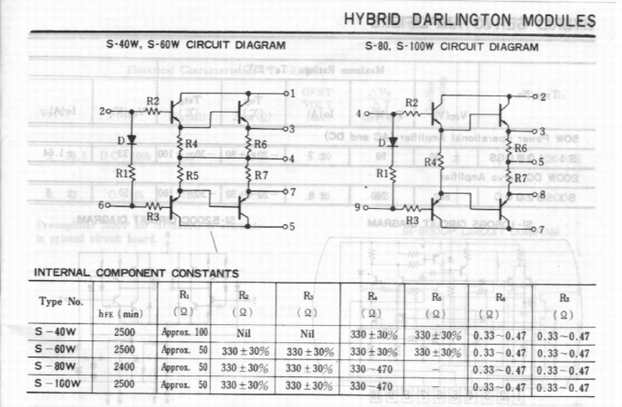

Her er kan du se benforbindelserne på S-40W (og internt diagram med modstandsværdier).
Måske kan du bruge det til noget. Det burde være nemt at erstatte modulerne med transistorer og modstande monteret på et hulprint. Man skal dog lige finde transistorer der kan bruges. Modstandende står i skemaet. Det er jo trods alt et ganske almindeligt udgangstrin. Bemærk: Dioden D - består i virkeligheden af 4 dioder !: Det kan jeg se i et PDF datablad jeg har. Det får du lige i en privat besked. Det kan jeg ikke uploade her.
Men hvis du kigger på http://www.ceitron.com/semi/ceisanken.html så vil du se, at S-40W er nævnt som et alternativ til SP-40W. Så de kan måske erstatte hinanden. Om det er korrekt ved jeg ikke. Jeg har ikke datablad på SP-40W. Men du kan vist købe modulet på denne side :-)
|
Til top |
|
|
febbe Forum Bruger
Bruger siden: 18 Maj 2005 Lokalitet: Østjylland
Status: Offline Indlæg: 295
|
Sendt: 13 Februar 2010 kl. 01:13 | IP-adresse registreret
|
|
|
det diagram du har over s40w er en del bedre end det jeg har fundet. hvad vil du gætte på kan bruges som transer hvis jeg skulle finde på at lave det? det bliver bare en lidt træls operation med at køle de andre transer osv. og da den ikke har kostet alverden så er det måske ikke optimalt at skulle reparere den.
|
Til top |
|
|
canielsen Forum Bruger
Bruger siden: 25 August 2009 Lokalitet: Østjylland
Status: Offline Indlæg: 564
|
Sendt: 13 Februar 2010 kl. 02:12 | IP-adresse registreret
|
|
|
febbe skrev:
det diagram du har over s40w er en del bedre end det jeg har fundet. hvad vil du gætte på kan bruges som transer hvis jeg skulle finde på at lave det? det bliver bare en lidt træls operation med at køle de andre transer osv. og da den ikke har kostet alverden så er det måske ikke optimalt at skulle reparere den.
|
|
|
Tja. Skal det være billigt, så kan du prøve med transistorer som sad i flere af 80ernes audio forstærkere. Ikke super HIFI transistorer, men du skulle nok få liv i forstærkeren og få en acceptabel lyd. Hvis du kigger på det datablad / diagram du har fået i den private besked, samt diagrammet i mit tideligere indlæg så vil en komponentliste se ud som følgende: D = 4 stk 1N4148. (Seriekoblet som angivet i diagrammet i databladet du har fået i PB) R1 = 100 ohm 0,25W (se endvidere info længere nede ). R2 monteres ikke iht. note i skema med part ratings, men basis på TR1 kobles direkte til ben 2 / dioder. R3 monteres ikke iht. note i skema med part ratings, men basis på TR2 kobles direkte til ben 6 / R1 R4 = 330ohm 0,25W R5 = 330ohm 0,25W R6 = 0,47ohm 2W R7 = 0,47ohm 2W Tr1 = BD139 Tr2 = BD140 Tr3 = TIP3055 Tr4 = TIP2955
Transistorerne kan du købe hos http://el-supply.dk/ : BD139 og BD140 koster ca 2.50 kr stykket. TIP2955 koster ca. 12 kr. TIP3055 koster ca. 9 kr. 1N4148 koster omkring 20 øre stykket. (Alle priser excl. moms).
Til de priser, sker der jo ikke noget ved at eksperimentere. Især ikke hvis du alligevel overvejer at skrotte forstærkeren. Det vil vel koste omkring 75-80 kr incl moms i komponenter for begge kanaler at lave eksperimentet.
Transistorerne er i hustyperne TO-126 og To-218, så du burde let kunne skrue dem fast hvor de gamle moduler sad, ved at bore 4 huller. (husk isolationskiver !). En ting du også skal huske, er at dioderne også skal have termisk kontakt til kølepladen, for at undgå termisk runaway, som kan brænde transistorerne af.
Hvis du vil have mulighed for at justere tomgangsstrømmen så den passer helt med databladet på sanken modulet, så kan du udskifte R1 med en trimmer på 220ohm. Tomgangsstrømmen er i databladet angivet til 30mA +/- 10mA (der skal løbe 3 mA igennem dioderne). Du kan også nøjes med at ændre værdien af R1, hvis de 3mA ikke passer helt med R1 på 100 ohm. (Det afhænger af diodernes tolerancer m.m.)
Man kan forbedre designet lidt, ved at skifte de 4 dioder ud med en transistor, lidt modstande og en trimmer. Men så er kredsløbet jo anderledes end det originale. En variant af de udgangstransistorer jeg har foreslået, sad faktisk i NAD3020. Nu kan du jo prøve at bruge disse transistorer, og høre om du er tilfreds med resultatet. Ellers så send mig en privat besked. Så skal jeg nok finde nogle bedre typer. Men prisen stiger så en del, og du har nok ret i, at der ikke skal bruges for mange på denne forstærker. Men jeg vil tro du kan opnå et acceptabelt resultat med mit forslag.
Send mig en PB hvis du er i tvivl om noget.
Det burde egentligt være rimeligt let og hurtigt at lave et lille print med benforbindelser i den ene side, der direkte kunne erstatte sanken modulet. Hvis man monterede printet på en stump aluminium hvorpå transistorer / dioder var skruet fast, kunne det hele skrues fast i det gamle sankens moduls monteringshuller. Aluminiummet ville så fungere som overføringskøleplade, til der hvor sanken modulet var skruet fast.
|
Til top |
|
|
febbe Forum Bruger
Bruger siden: 18 Maj 2005 Lokalitet: Østjylland
Status: Offline Indlæg: 295
|
Sendt: 13 Februar 2010 kl. 03:16 | IP-adresse registreret
|
|
|
det lyder fint med transistorne er jo sådan ret standard agtige print kan jeg lave på arbejdet modstande og dioder kan jeg finde på arbejdet. det med kølepladen lyder lidt smart var sådanset det jeg lige bekymrede mig mest om. har lige kigget ved el-supply og de har det hele for under 100kroner.
|
Til top |
|
|
febbe Forum Bruger
Bruger siden: 18 Maj 2005 Lokalitet: Østjylland
Status: Offline Indlæg: 295
|
Sendt: 14 Februar 2010 kl. 19:55 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Roky Forum Bruger
Bruger siden: 31 Januar 2007 Lokalitet: Århus
Status: Offline Indlæg: 1974
|
Sendt: 20 Februar 2010 kl. 14:52 | IP-adresse registreret
|
|
|
Hej Febbe
Fed og hyggelig hifi-hule
Spænende læsning og gode billeder.
Har du haft andre forstærkere inde og vende i setuppet udover Kennwood og JVC?
|
Til top |
|
|
febbe Forum Bruger
Bruger siden: 18 Maj 2005 Lokalitet: Østjylland
Status: Offline Indlæg: 295
|
Sendt: 20 Februar 2010 kl. 17:43 | IP-adresse registreret
|
|
|
jeg har en del forstærkere som jeg overvejer, alt lige fra små tripaths til en stor pioneer i træsvøb, men har ufatteligt svært ved at vælge. men om en uge eller 2 skulle der gerne stå ny forstærker for jeg er rigtg træt af min kenwood især klemterninalerne til højttalerne, og et par af phonestikkene hvor stel, kappen rundt om stikket falder af hver gang man piller phonokablet ud. lyden fejler som sådan ikke noget og indeni er den faktisk helt hæderligt bygget. men skal bare til at have noget andet, og så måske også nogle nye højttalere når pengene er der til det, mest for bare at prøve noget andet. så kan min lillebror i konfigave få kenwood'en og de højttalere som jeg har eller de nye alt efter hvad jeg synes er bedst når der kommer nye højttalere det er faktisk lidt skræmmende at han kun skal konfirmeres og allerede overvejer design ting, f.eks små l**tede design anlæg, ad, men skal jeg nok få ham vendt fra, så han kan få noget der bare minder om god lyd
|
Til top |
|
|
carcass Forum Bruger
Bruger siden: 30 Maj 2005 Lokalitet: Vestjylland
Status: Offline Indlæg: 642
|
Sendt: 20 Februar 2010 kl. 17:55 | IP-adresse registreret
|
|
|
Må jeg forslå Nad,havde c162+c272 og det kunne altså fyre en seriøs gang hegn af ....nu ved jeg ikke lige hvad dit budget er? __________________ The world is watching America...and America is watching tv.
BLADELIUS/DYNAUDIO SET-UP
|
Til top |
|
|
febbe Forum Bruger
Bruger siden: 18 Maj 2005 Lokalitet: Østjylland
Status: Offline Indlæg: 295
|
Sendt: 20 Februar 2010 kl. 20:33 | IP-adresse registreret
|
|
|
jamen budget ligger vel på en 4000kr er jeg kommet frem til og i den pris skal der også være en riaa enten indbygget i forstærkeren eller eksternt og så selvfølgelig brugt
|
Til top |
|
|
Roky Forum Bruger
Bruger siden: 31 Januar 2007 Lokalitet: Århus
Status: Offline Indlæg: 1974
|
Sendt: 22 Februar 2010 kl. 01:00 | IP-adresse registreret
|
|
|
til 4000 kr. kan der findes mangt og meget godt
Jeg ville gå efter noget andet end NAD hvis jeg var dig. Kan forstå du er ret glad for din Pioneer, så måske var det en ide at
finde noget i samme dur?. Går du over til noget nyere forsvinder en del af charmen, men det bliver så til gengæld mere
korrekt.
|
